【1055】Re:KENWOOD TM255S故障　IC TC9174Fの不良
 has  - 20/1/25(土) 10:37 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： 01TC9174.jpg
・サイズ ： 187.5KB
[添付]〜添付ファイル〜
・名前 ： 02TC9174.jpg
・サイズ ： 96.4KB
[添付]〜添付ファイル〜
・名前 ： 03TC9174.jpg
・サイズ ： 105.6KB
[添付]〜添付ファイル〜
・名前 ： 04TC9174.jpg
・サイズ ： 143.7KB
[添付]〜添付ファイル〜
・名前 ： 05TC9174.jpg
・サイズ ： 134.8KB
   知人から国内通販店在庫情報を頂きました。

海外調達　あるいは国内での旧部品調達業者に依頼すると
とても高い見積もりとなりますが

教えて頂いた通販店は良心的な価格設定となっておりました。
買い占められると辛いのでURLは記載いたしません。
お墓アイボール時に必要であれば開示致します。

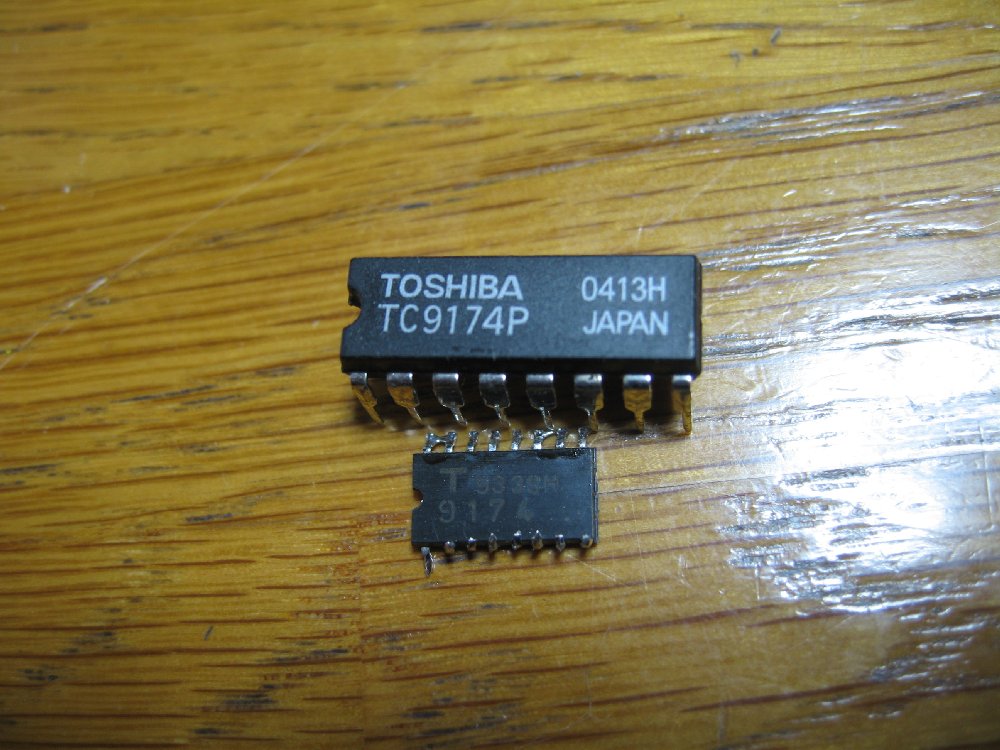

面実装タイプでは無くてDIP品ですが取り付けスペースは充分にあります。
以下載せ替え作業写真です。
接続ワイヤーは２種UEW　０．１６φを使用しました。０．２φですと少し柔軟性に欠けて作業性が不安です。
交換後諸症状はでなくなり完動品復活致しました。


添付画像

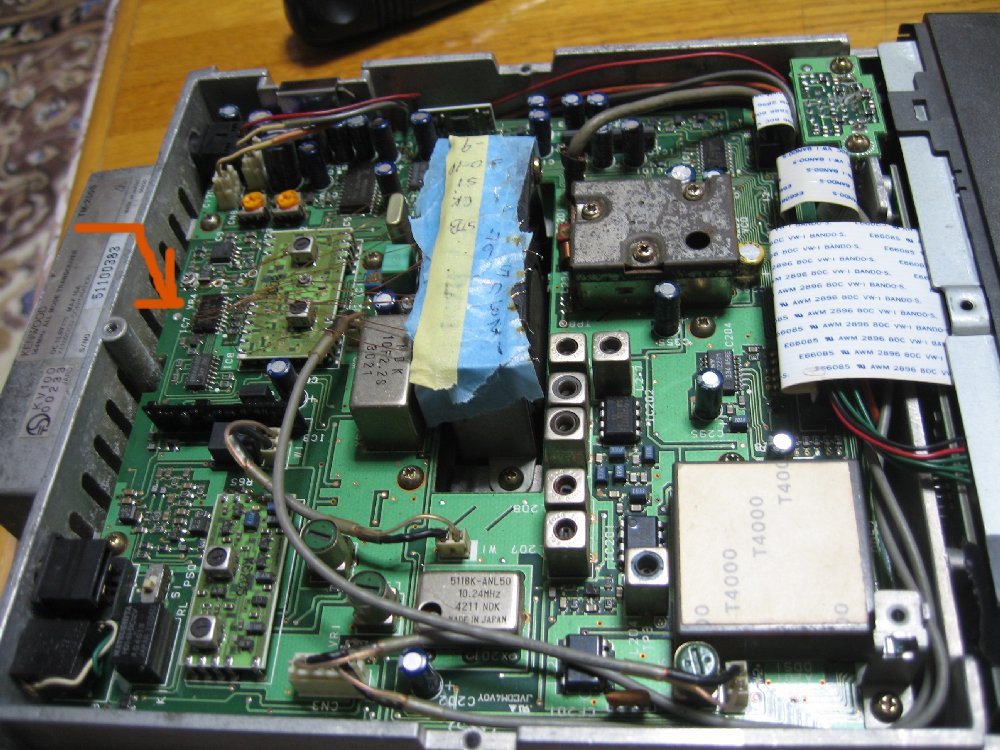

【01TC9174.jpg : 187.5KB】

添付画像

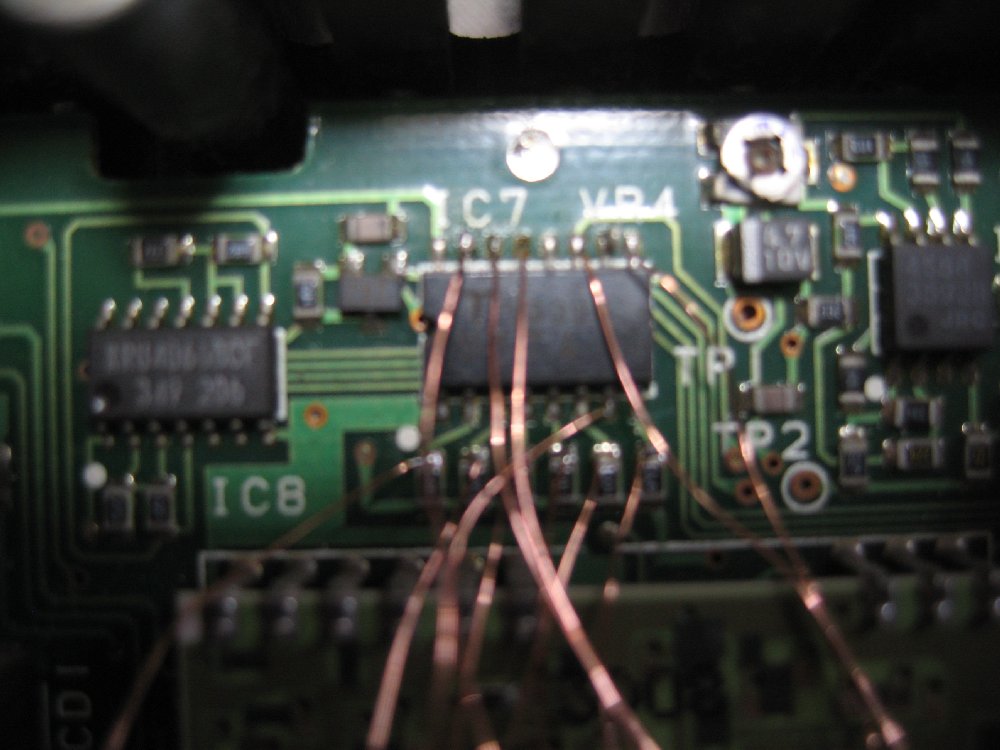

【02TC9174.jpg : 96.4KB】

添付画像

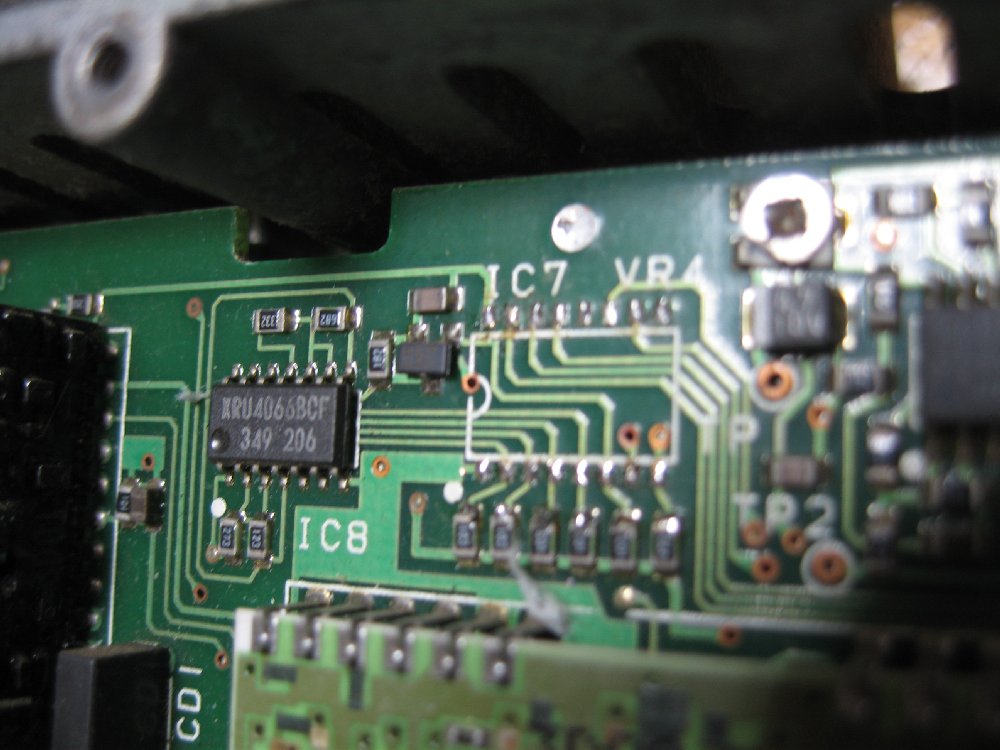

【03TC9174.jpg : 105.6KB】

添付画像

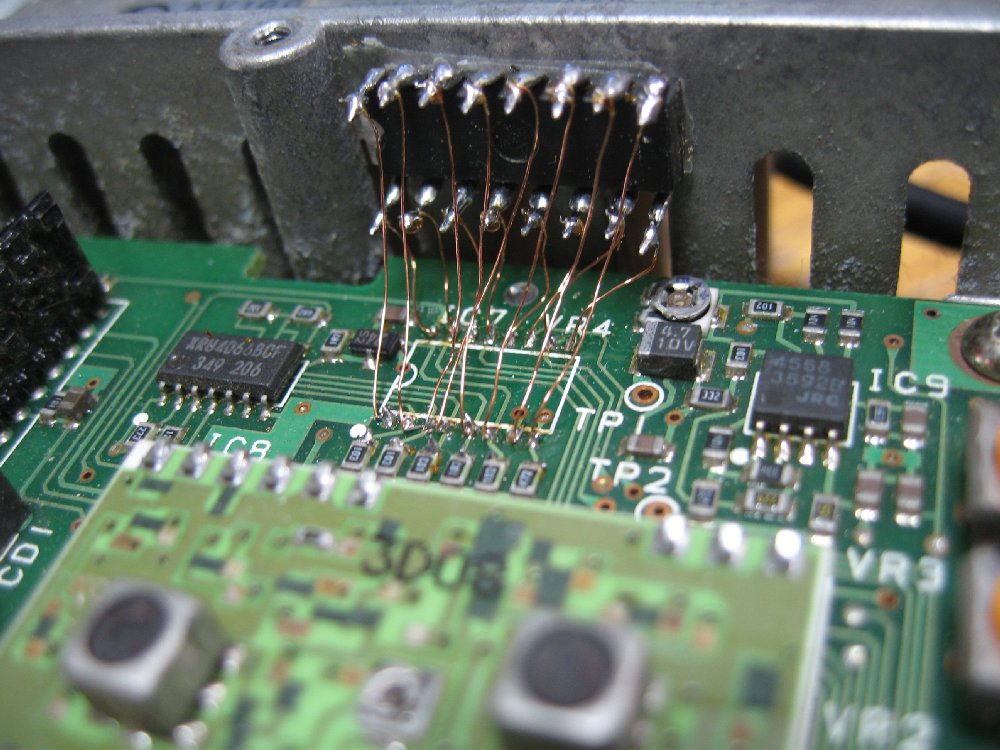

【04TC9174.jpg : 143.7KB】

添付画像
【05TC9174.jpg : 134.8KB】
