【1006】換気王盤内結線図
 has  - 18/8/7(火) 8:40 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： 換気王.png
・サイズ ： 249.7KB

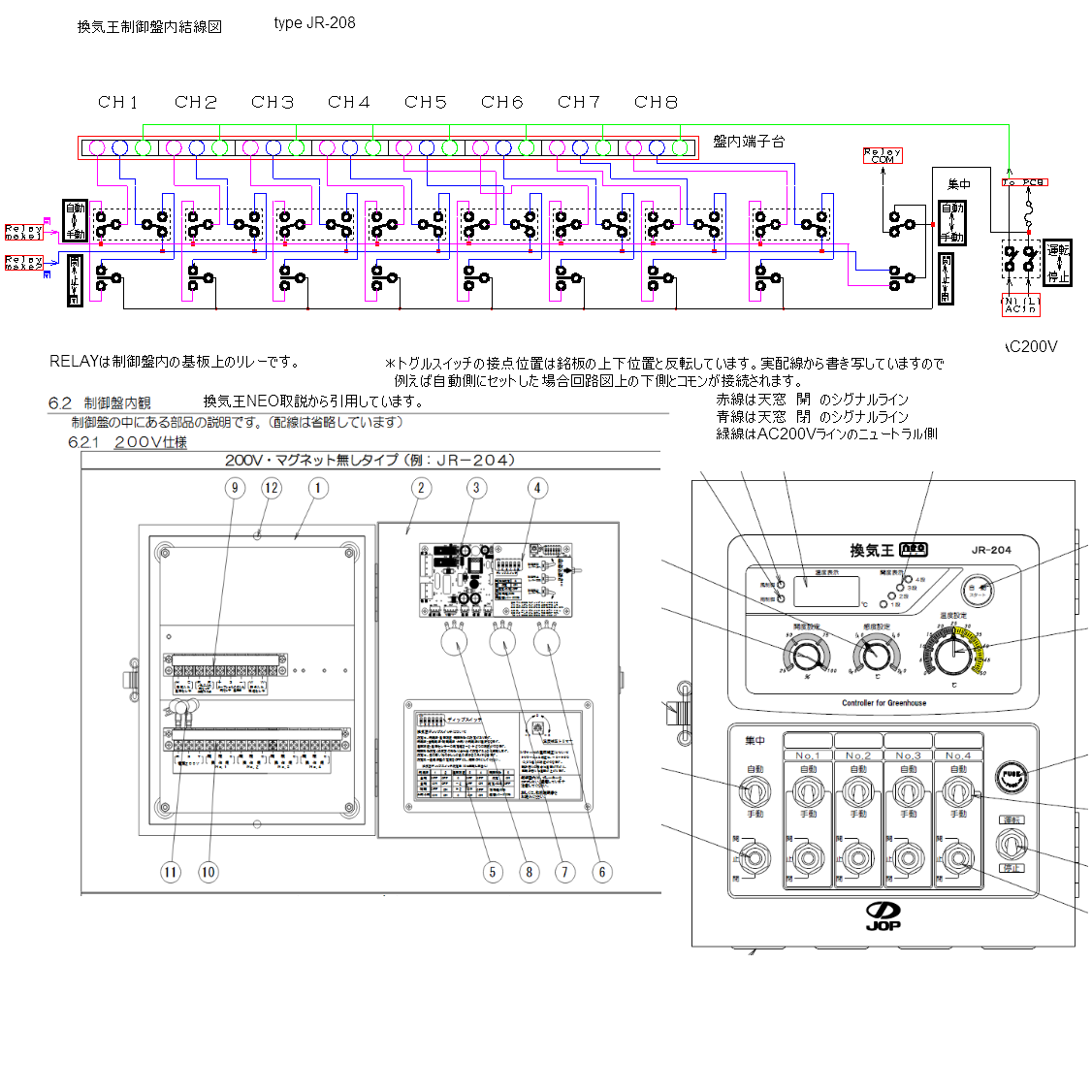

   盤内の配線を手書きで読みとりました。(type JR208)
type JR202の場合集中スイッチが無いようですので
この部分の配線を消すと多分似たような結線かと想像します。
端子盤の 開〜C,閉〜CにAC200V印可で工藤されています。

添付画像
【換気王.png : 249.7KB】
2,036 hits
