【1609】スペアナ再び不調！ JF1VHX 21/5/26(水) 11:16

【1620】Re:スペアナ再び不調！ has 21/5/31(月) 12:04

【1621】TNX JF1VHX 21/5/31(月) 19:21

【1622】No Cal signal has 21/5/31(月) 21:11

【1623】Re:No Cal signal JF1VHX 21/5/31(月) 22:50

【1624】No Cal JF1VHX 21/6/1(火) 12:12

【1625】servce manual has 21/6/1(火) 22:39

【1626】Re:servce manual JF1VHX 21/6/2(水) 6:18

【1627】オシロ観測報告 JF1VHX 21/6/2(水) 11:01

【1628】Re:オシロ観測報告 has 21/6/2(水) 14:28

【1629】SM JF1VHX 21/6/2(水) 21:00


	【1609】スペアナ再び不調！

JF1VHX - 21/5/26(水) 11:16 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1541(2).jpg
・サイズ	： 87.5KB

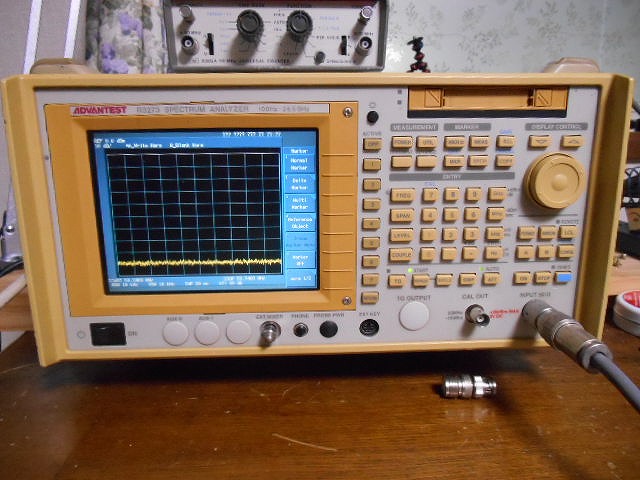

ローカル局から嫁入りし、お墓の電源マイスターに電源を修理して頂いたアドバンテストの高級スペアナ。

ずっと快調に動いていたが、10日ほど前、屋根裏部屋でうっかり一晩電源を入れっぱなしにしたら、調子が悪くなった。　朝気づくと、暖房もないのに部屋が暖まっていた。

起動もするし、液晶も表示する。ノイズも見えるが、SGから信号を入れてもまったく反応しない。

内部で作っているキャリブレーション信号も認識しない。

電源の一部が出ていないのか?　RFアンプがイカレタか?

今日、スイッチング電源をチェックしたら、すべての電圧が正常！

やっぱりRFアンプが熱でイカレタか?　そんなに熱に弱いものだろうか。だとすると手に負えない。

いままでアンテナとSGの信号しか入れていないので、過入力による素子の破壊ではない。

IFに信号を入れてみれば分かるだろうが・・・

最悪は金山で終わるか?

VHX

【DSCN1541(2).jpg : 87.5KB】


	【1620】Re:スペアナ再び不調！

has - 21/5/31(月) 12:04 -


	引用なし

	パスワード

ショックですなね～
　
取説　３３／４２２　のセルフテストを行うと不良ブロックが解るらしい？How??
結果は如何？

放置時アッテネータレベルは何dBに設定されてましたか　私が昔常用していた職場の
スペアナは過入力で初段のミクサーダイオードが良く飛びました。アッテネータを10dBでもセットすると過入力でも強くなるみたい　それでもきつい場合は入力端子にTVSで双方向の電圧クランプ回路を入れます　この場合30MHz以上になると挿入したTVSの影響で高域特性が落ちてきます
初段のミクサーダイオード交換だと校正込みで１０万以上掛かった記憶あります。

has


	【1621】TNX

JF1VHX - 21/5/31(月) 19:21 -


	引用なし

	パスワード

hasさん
わざわざマニュアルまで見て頂き恐縮です。
せっかく修理して頂いたのに、本当に残念です。

前所有者のアドバイスで、セルフテストやってみました。
RF Block fail （No Cal signal）
IF fail (No Input)
と出ます。

内部のコネクターの緩みとかもチェックしましたが、しっかり締まっていました。

過入力はないと思います。

RFの前にAnritsu製のアッテネーターユニットが入っています。

こっちの可能性もありますが、ダイオードだと絶望的ですね。

VHX


	【1622】No Cal signal

has - 21/5/31(月) 21:11 -


	引用なし

	パスワード

▼JF1VHXさん：

>RF Block fail （No Cal signal）
>IF fail (No Input)

校正信号出力
30MHz　50Ω（公称）　-10dBm ±0.3dB（＝0.25[W]?)
との事らしいですが　BW100MHzのオシロで充分観測出来ると思いますが
５０[Ω]終端で3.5[Vrms]解放で7[Vrms]出ていれば cal sigは生きてますね
セルフテストの時calout_sigをinput端子に接続してますか？
(済みません当然接続してますよね)

多分ネットで検索されてると思いますが
ミキサーダイオード周辺の写真がアップされていて私は初めてミキサーダイオードを
なるものを観ました。手半田作業が多い様です
熱い環境に晒されたとのご様子　もしかしたら半田クラックとか熱膨張熱収縮の繰り返しでストレスで破断しかけてる部所目視で発見できたりしたらラッキーですね
http://pocky.on.coocan.jp/
http://pocky.on.coocan.jp/jisaku/R3361A/R3361_page1.htm
http://7l1wqg.jp/article/162432030.html

has


	【1623】Re:No Cal signal

JF1VHX - 21/5/31(月) 22:50 -


	引用なし

	パスワード

hasさん
再度ありがとうございます。
CALの出力は確認しています。
Inputしてキャリブレートしても、セルフテストしても認識されません。
RF ユニットはまだ開けていません。
クラックだったら、たしかにぼくでも治せるかもしれません。
過入力ではないことは確かなので、可能性は高いかもしれません。

ご紹介頂いたHPでは電源も修理していますね。
ケミコンをずいぶんたくさん交換していますね。
この人の忍耐力（執念?）に脱帽。
VHX


	【1624】No Cal

JF1VHX - 21/6/1(火) 12:12 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1780.jpg
・サイズ	： 79.5KB

～添付ファイル～

・名前	： DSCN1778.jpg
・サイズ	： 82.6KB

hasさん

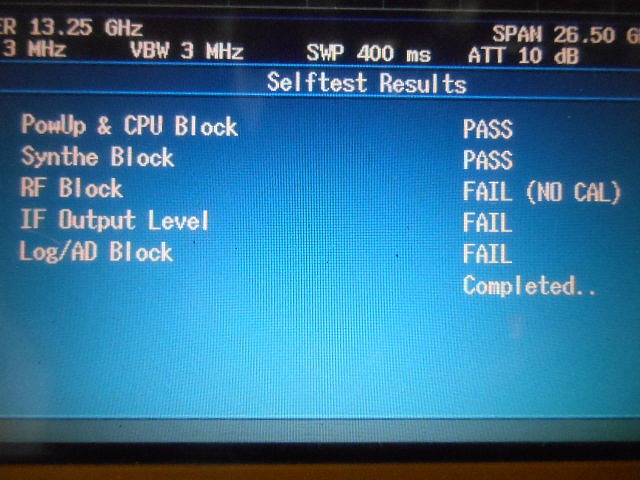

スペアナのRF Blockを開けて観察しました。

写真1の左上が入力部で、ミクサーダイオードが確認できます。
素人が目視できるクラックは見つかりません。
ミキサーDが原因なら、交換だけならできそうな気もします。
型番が判ればの話ですが・・・

この機械は信号ケーブルやコネクターには高級なものを使っていますが、電源やコントロール系統のコネクターは普通のパソコンと変わりません。接触不良もありえるかもしれないと思い、CALをinputし、Center Fを30MHzにして、コネクターをあちこち揺さぶってみましたが、「変化なし」でした。
VHX

【DSCN1780.jpg : 79.5KB】

【DSCN1778.jpg : 82.6KB】


	【1625】servce manual

has - 21/6/1(火) 22:39 -


	引用なし

	パスワード

googleで
advantest r3267 service manualで探すとトップに英文pdfマニュアルが出てきます
読みましたが英語なので睡魔です　３０ページ以降にIF周波数値が出てきます

30[MHz]の信号は見えますか？基板上で？
１stIFはGHz帯のようですのでＬＦは観測無理？

ファイト～


	【1626】Re:servce manual

JF1VHX - 21/6/2(水) 6:18 -


	引用なし

	パスワード

hasさん
Service Manual見ました。

MHz帯の高周波は1st Mixerも2nd Mixerも素通りする?のだと思いますが、30MHzのCAL信号が1st Mixerを通過していることはオシロで確認しました。

朝飯喰ってから2nd Mixerの出口をチェックしてみます。

局発が止まっている可能性もあると思いますが、オシロが300MHzなのでいまのところ調べられません。

このマニュアルは日本人の書いた英語のようで、意味はほぼ分かりますが、文法的な間違いだらけですね。
VHX


	【1627】オシロ観測報告

JF1VHX - 21/6/2(水) 11:01 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1784.jpg
・サイズ	： 108.4KB

hasさん

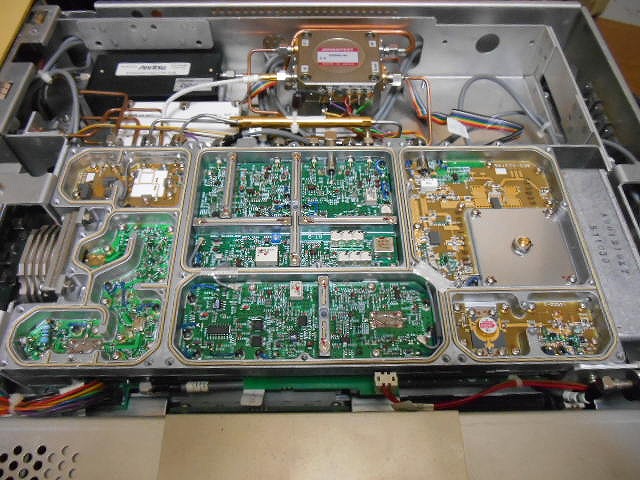

すべての蓋を開けて、オシロのプローブを当ててみました。

3rd IFの21.4MHzは当然ですが、出力されていません。

シンセサイザー・ブロックで発生させている基準周波数のうちSAMP PLL, 200MHz PLL
は測定できました。
YTO PLLは手持ちのオシロでは測定不可のようです。
DDS PLLは周波数は測定できませんが、出力しているようです。

なので、たぶんシンセサイザーはOKだと思います。

だとすれば局発のPLLのロックが外れているのか?
半固定VRの抵抗値が熱で変化したのか?

ところが、PLL BlockはRFブロックの真下にあるらしく、目視すらできません。
VHX

【DSCN1784.jpg : 108.4KB】


	【1628】Re:オシロ観測報告

has - 21/6/2(水) 14:28 -


	引用なし

	パスワード

VHX_san
やってますね～
有り難う御座います
スペアナの中覗いた事ないのでとても感動しております。
芸術的というか綺麗な基板配線ですね
サービスマニュアル３部作綺麗なpdfが
http://www.ko4bb.com/getsimple/index.php?id=manuals&dir=Advantest
で落とせます。
又始めの頃３つurl上げましたが専門の修理やさんもあるようで
最終手段は状況説明で見積もり依頼もありかと。
時間に余裕あれば暫くは楽しめますね～？

has


	【1629】SM

JF1VHX - 21/6/2(水) 21:00 -


	引用なし

	パスワード

サービスマニュアルの情報ありがとうございます。
じつはすでに印刷してあります。

アルミダイキャストのRFブロックの下にはさらに基板が二枚あります。
これが局発ブロックだと思いますが、現状ではアクセスできません。
たぶんRFブロックと背中合わせに取り付けてあるのだと思います。

この二つのブロックは、フロントパネル部分を外さないと取り出せないような構造になっています。気の遠くなるような面倒な作業になると思います。

ほぼオーバーホールするのに等しいです。元に戻すのも至難の業。

それにこの部分を取り出しただけでは、専門業者でも調整は不可でしょう。

ひとつ希望があるとすれば、熱で故障したので
冬になって寒くなれば復活するかもしれない?ということかな。
冬まで待とうホトトギス（笑）。
