【1592】430ＭＨz自作７エレ八木 JH1IOS 21/5/4(火) 17:21

【1593】祝　アンテナ完成　か？ JF1DHM 21/5/4(火) 17:33

【1594】Re:430ＭＨz自作７エレ八木 JA9ATY 21/5/4(火) 22:07


	【1592】430ＭＨz自作７エレ八木

JH1IOS - 21/5/4(火) 17:21 -

引用なし

パスワード

～添付ファイル～

・名前	：写真21050401.jpg
・サイズ	： 68.2KB

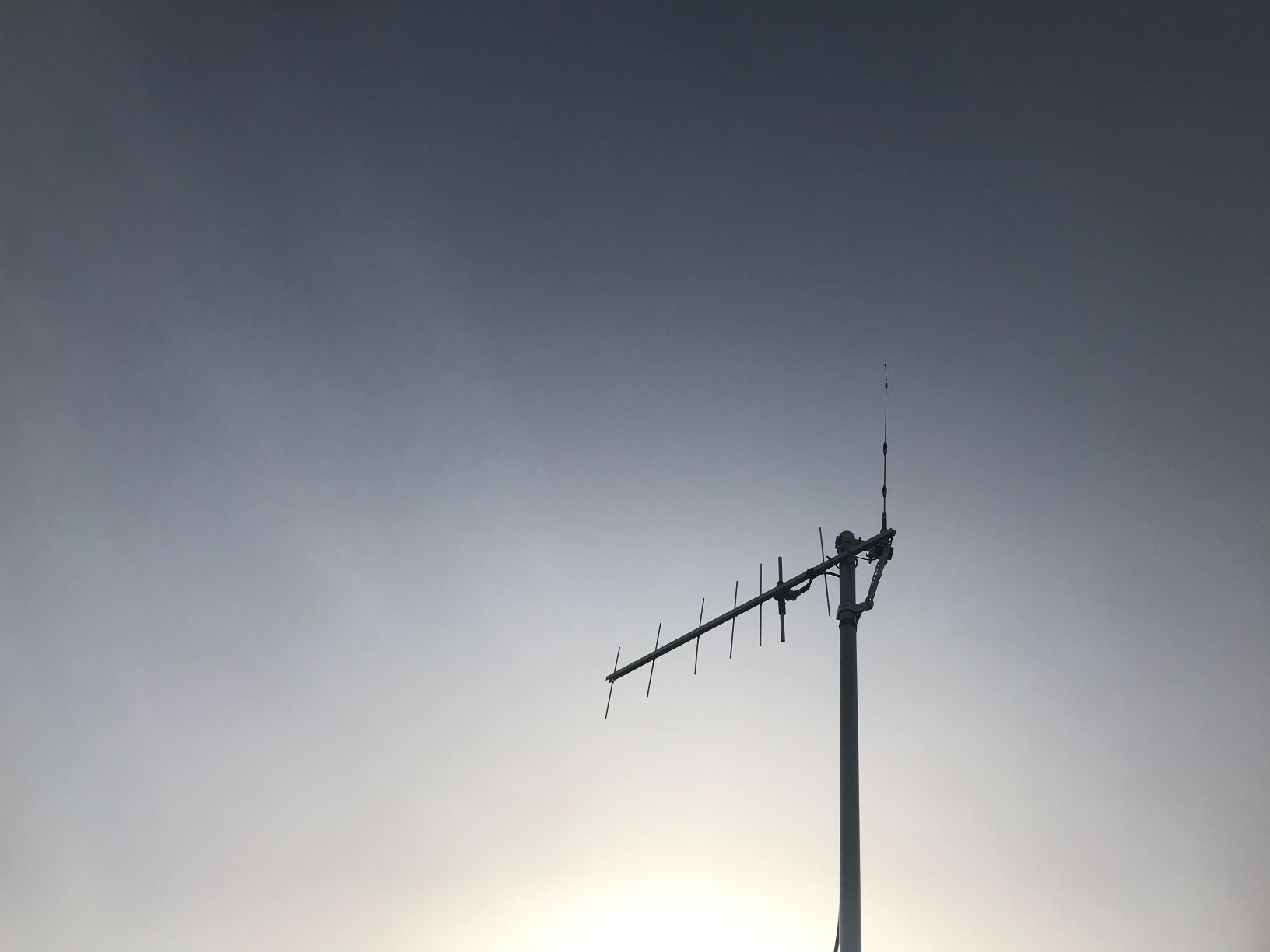

430ＭＨzの７エレ八木を自作しました。
ブームはアルミのコの字材、エレメントは2mmのアルミ棒
給電部は塩ビパイプとエレメントは8mmのアルミパイプを使用しました。
ネットで捜した、マッチング不要で50Ωになる寸法に忠実に作成しました。
ただネットでは6エレだったのですが、ブーム長が余ったので、先頭の
エレメントを1本増やし、7エレとしました。
地上高は7Ｍぐらいで、現在南西を向いています。
マストは2階物干しにUボルトで止まっていますが、川崎との
交信実験用に現在は南西を中心に45度程度回せるようにしています。
430,144ＭＨzのホイップもそのままにして、ケーブルも単独で
引き込みましたので、コネクターの差し替えはあるものの、
比較は可能です。
ただ、アナライザーは60ＭＨz,SWR計は150ＭＨzまでしか測定
できないので、あとは神だのみです。
聞こえていましたら、レポートをお願いします。

【写真21050401.jpg : 68.2KB】


	【1593】祝　アンテナ完成　か？

JF1DHM - 21/5/4(火) 17:33 -


	引用なし

	パスワード

▼JH1IOSさん：
>430ＭＨzの７エレ八木を自作しました。
>あとは神だのみです。

すでに歴戦の勇士の風格！


	【1594】Re:430ＭＨz自作７エレ八木

JA9ATY

- 21/5/4(火) 22:07 -


	引用なし

	パスワード

JH1IOSさん
430MHz 7エレ八木の完成お目出度う御座います。
IOSさんに刺激されて、ビームアンテナのツインデルタループ・アレー
アンテナ（まだ何エレか未定です）を、試作してみたくなりました。
ぜひ越谷からの電波を受信できるか、やってみたいと思っています。
暫く実験試作にかかるかもしれませんが（１ｹ月位）、アンテナを完
成できるまでお待ち下さい。頑張ってみます。
JA9ATY/1
