【1544】工作再開 JF1VHX 21/4/10(土) 12:05

【1549】液晶の窓開け JF1VHX 21/4/12(月) 17:02

【1550】切磋琢磨 JF1DHM 21/4/14(水) 4:34

【1551】切磋「研」摩！ JF1VHX 21/4/14(水) 7:14


	【1544】工作再開

JF1VHX - 21/4/10(土) 12:05 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1604.jpg
・サイズ	： 98.9KB

～添付ファイル～

・名前	： DSCN1609.jpg
・サイズ	： 66.4KB

～添付ファイル～

・名前	： DSCN1610.jpg
・サイズ	： 55.3KB

～添付ファイル～

・名前	： DSCN1613.jpg
・サイズ	： 78.6KB

手がかじかむ季節は、工作意欲が湧かなかったが

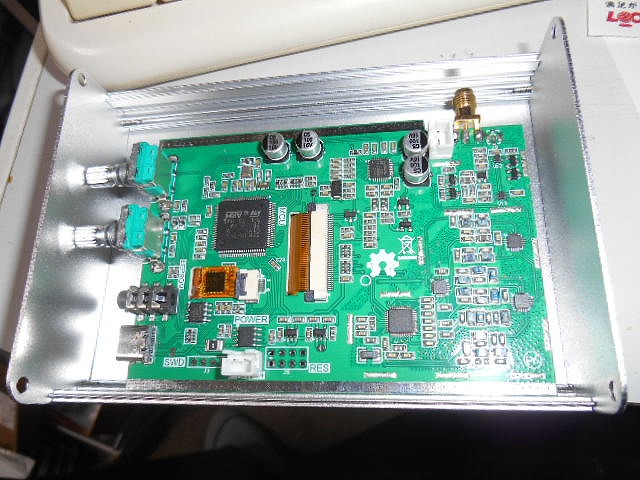

初春も過ぎ、ようやく中華SDRを同じく中華製アルミケースへの組込みに着手。

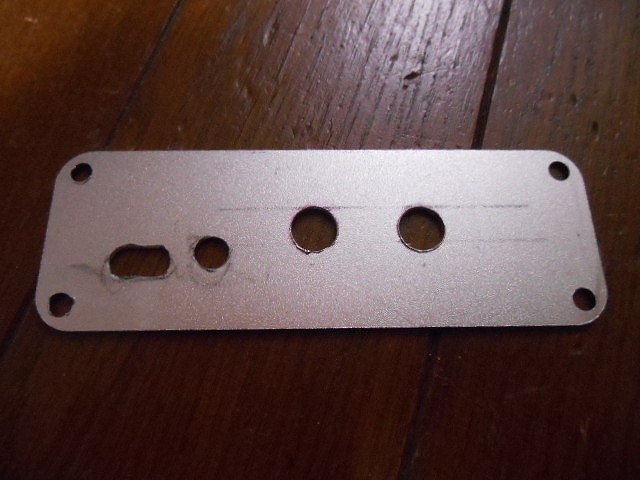

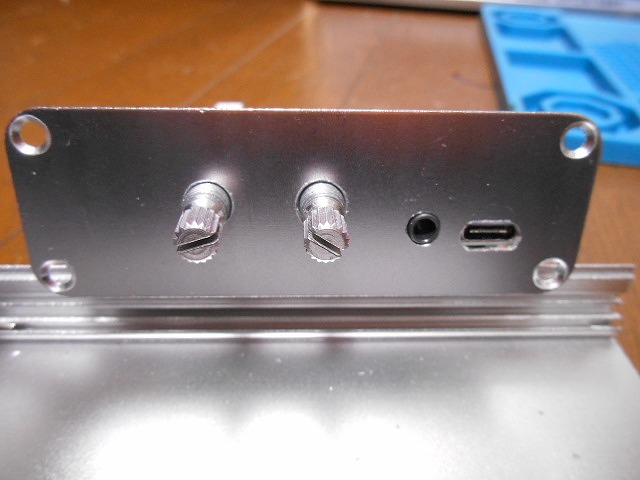

まずは薄い側面にエンコーダー、イヤホンジャック、電源ジャック用の穴をあける。
ぴったりの寸法に合わせるのは神経を使う。
電源用の穴はあまり見栄えがよくないが、まあアマチュアの技術はこの程度。

次回は液晶画面用の長方形の窓。
昨年、同じケースに中原齋藤製作所がNanoVNAを組込んだ窓の加工技術を目の当たりにしたで敷居が高い。
VHX

【DSCN1604.jpg : 98.9KB】

【DSCN1609.jpg : 66.4KB】

【DSCN1610.jpg : 55.3KB】

【DSCN1613.jpg : 78.6KB】


	【1549】液晶の窓開け

JF1VHX - 21/4/12(月) 17:02 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN5859.jpg
・サイズ	： 231.1KB

～添付ファイル～

・名前	： DSCN5862.jpg
・サイズ	： 178.1KB

～添付ファイル～

・名前	： DSCN5863.jpg
・サイズ	： 193.8KB

～添付ファイル～

・名前	： DSCN5867.jpg
・サイズ	： 200.2KB

～添付ファイル～

・名前	： DSCN5870.jpg
・サイズ	： 187.3KB

～添付ファイル～

・名前	： DSCN5873.jpg
・サイズ	： 156.8KB

午後から意を決して、液晶画面の窓開けに着手。

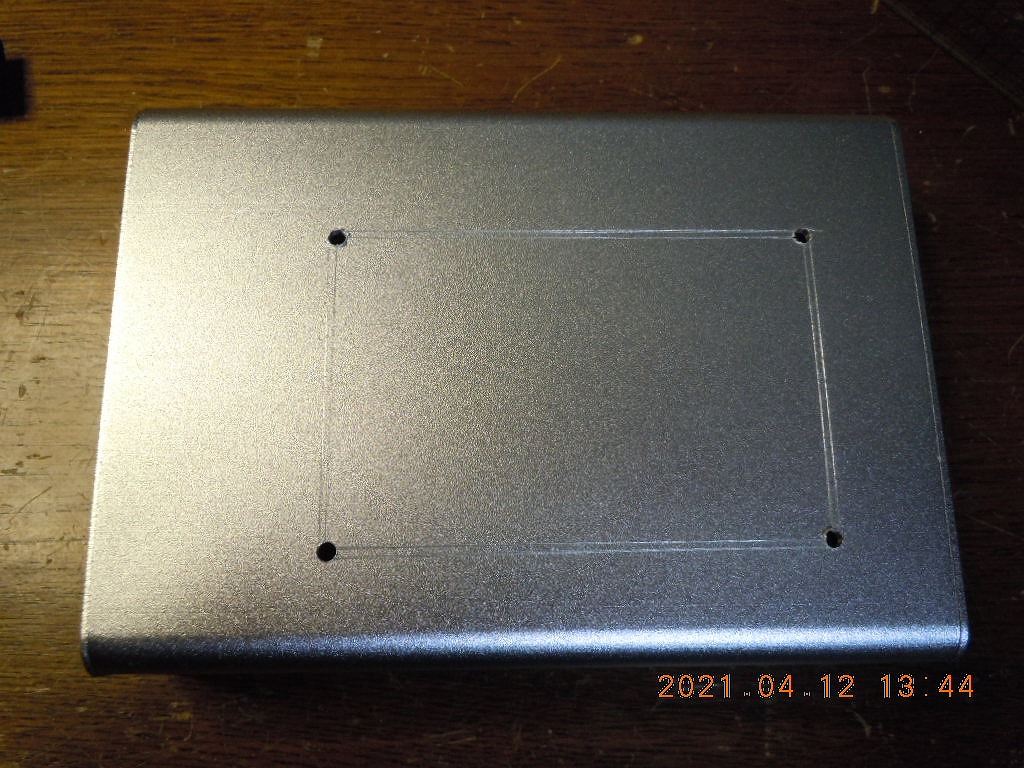

（1）まず四隅を位置決めし、2mmの穴をあける。

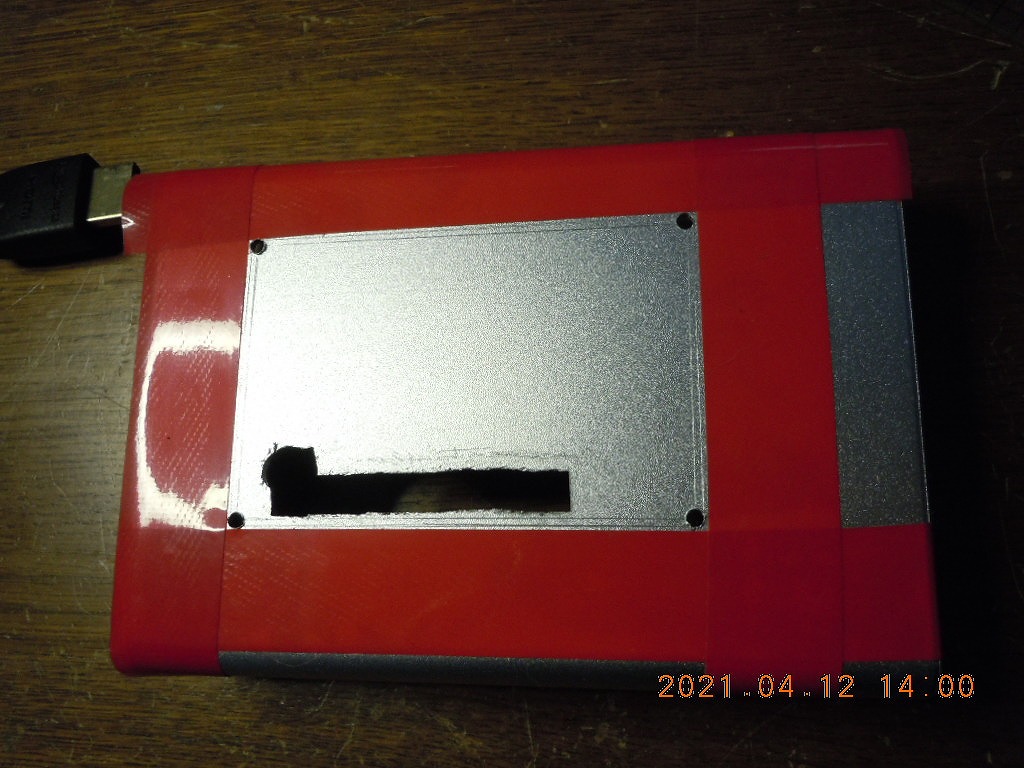

（2）窓の輪郭をけがく。目的の長方形より1.5mm小さい長方形を内側にけがく。

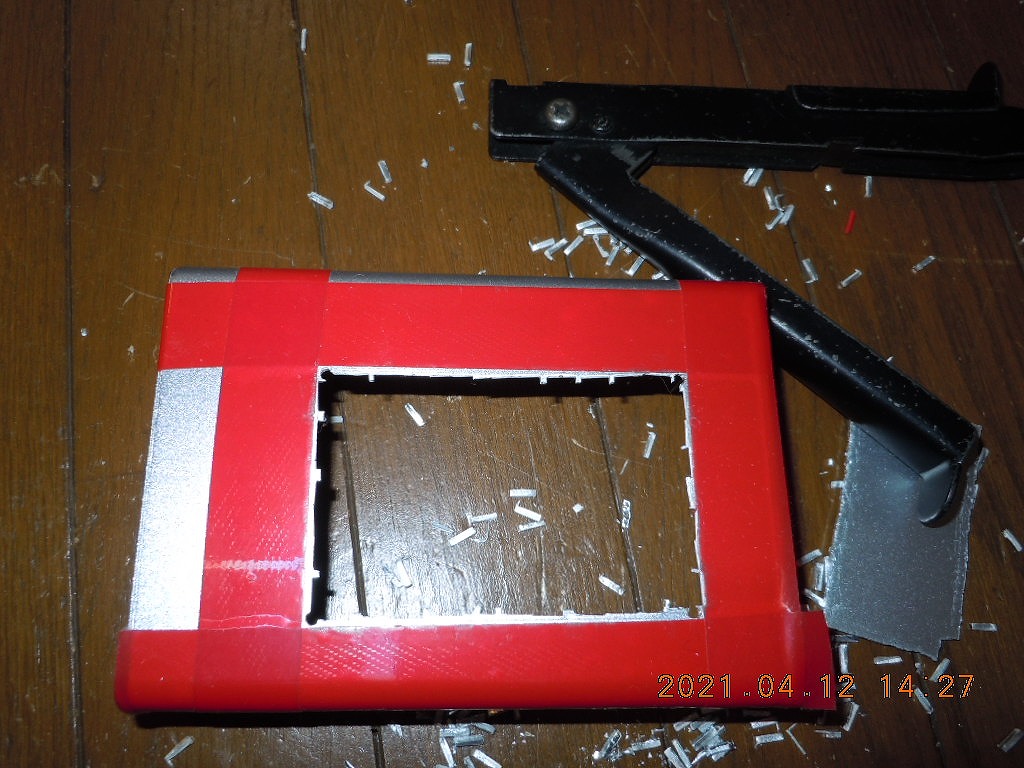

（3）養生して、ハンドニブラーで内側の長方形を切り出す。100回近くカットしたので、右手の握力増強トレーニング（！）になった。

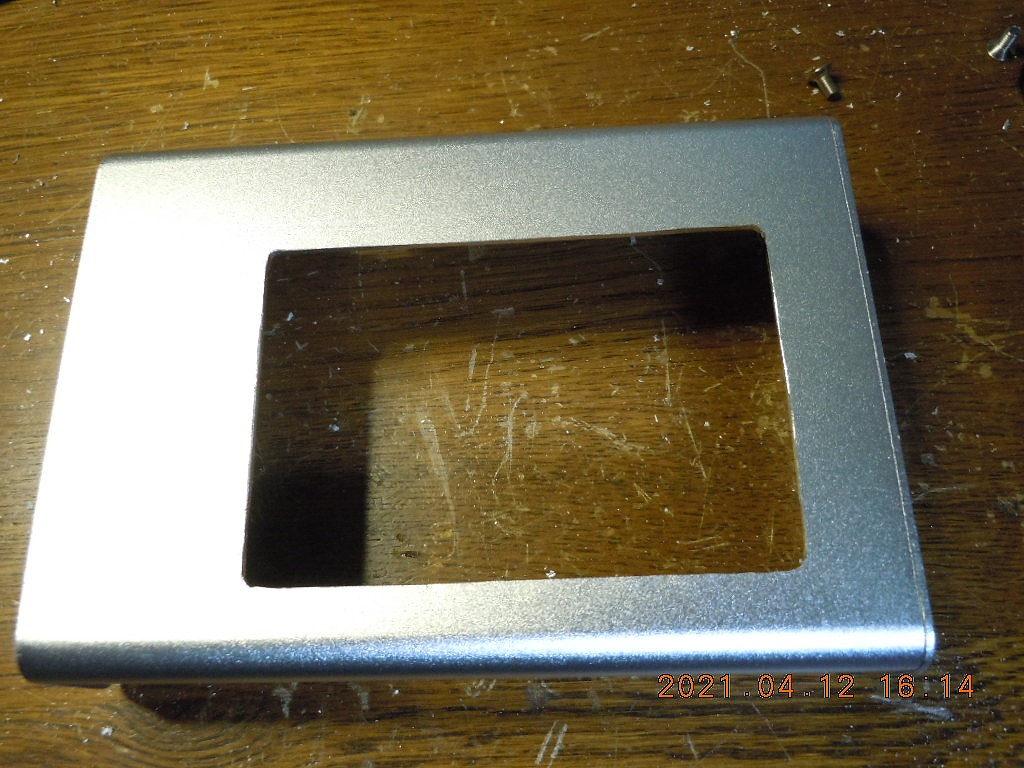

（4）目的の長方形をやすりで根気よく削り出す。形を整えるのに小1時間くらいかかった。当局的には、まあまあ満足できる仕上がり。
（5）上側面にアンテナ用の直径12mmの穴をあける。

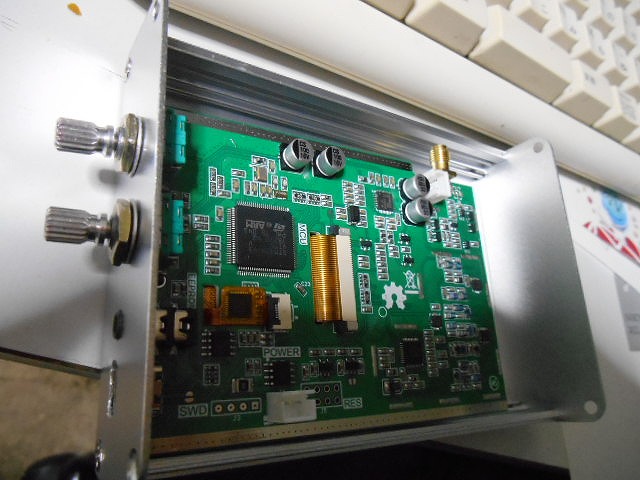

（6）基板を取り付けて、一応完成。

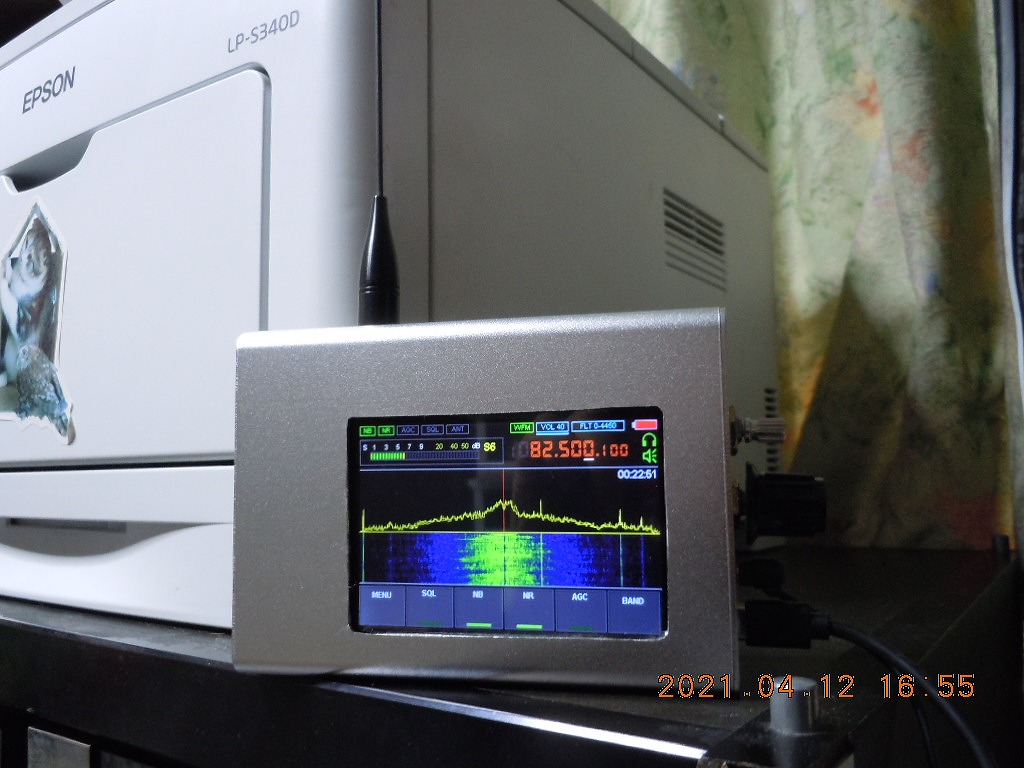

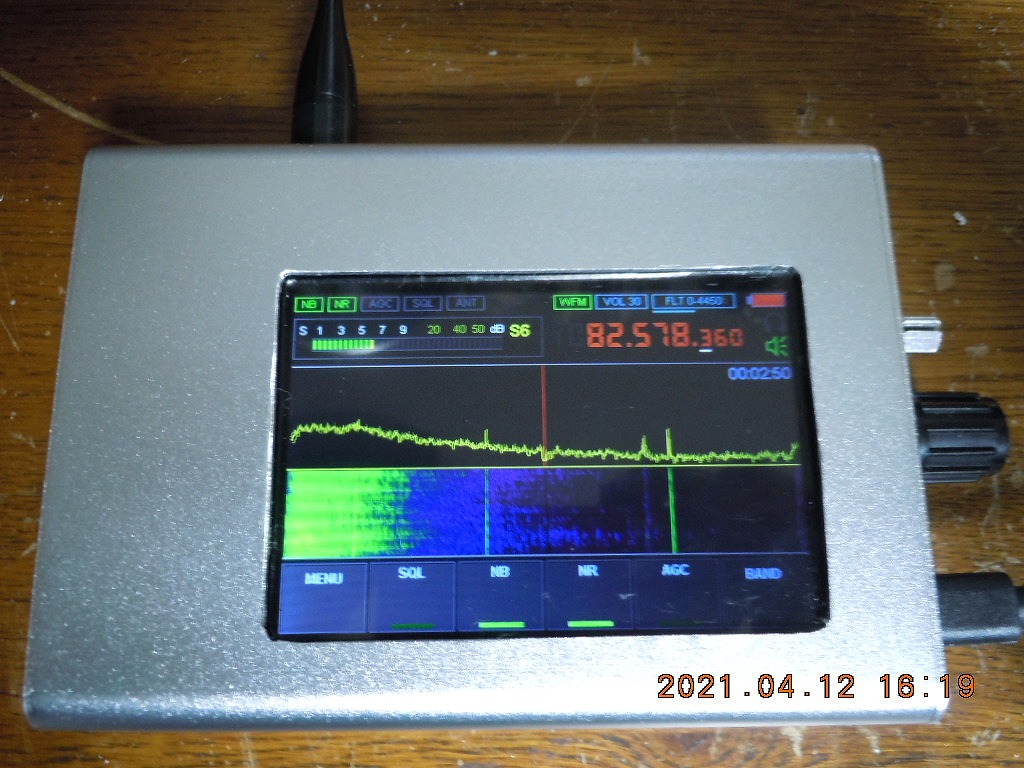

最後の写真ではNHK FM　82.5MHzを受信中。
VHX

【DSCN5859.jpg : 231.1KB】

【DSCN5862.jpg : 178.1KB】

【DSCN5863.jpg : 193.8KB】

【DSCN5867.jpg : 200.2KB】

【DSCN5870.jpg : 187.3KB】

【DSCN5873.jpg : 156.8KB】


	【1550】切磋琢磨

JF1DHM - 21/4/14(水) 4:34 -

引用なし

パスワード

～添付ファイル～

・名前	： Ver2_Fig01.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 210409-050928.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 210411-170301.jpg
・サイズ	： 479.8KB

～添付ファイル～

・名前	： 210411-170330.jpg
・サイズ	： 422.3KB

～添付ファイル～

・名前	： 210414-035329.jpg
・サイズ	： 453.5KB

～添付ファイル～

・名前	： 210414-035335.jpg
・サイズ	： 474.0KB

～添付ファイル～

・名前	： 210414-035347.jpg
・サイズ	： 0.6MB

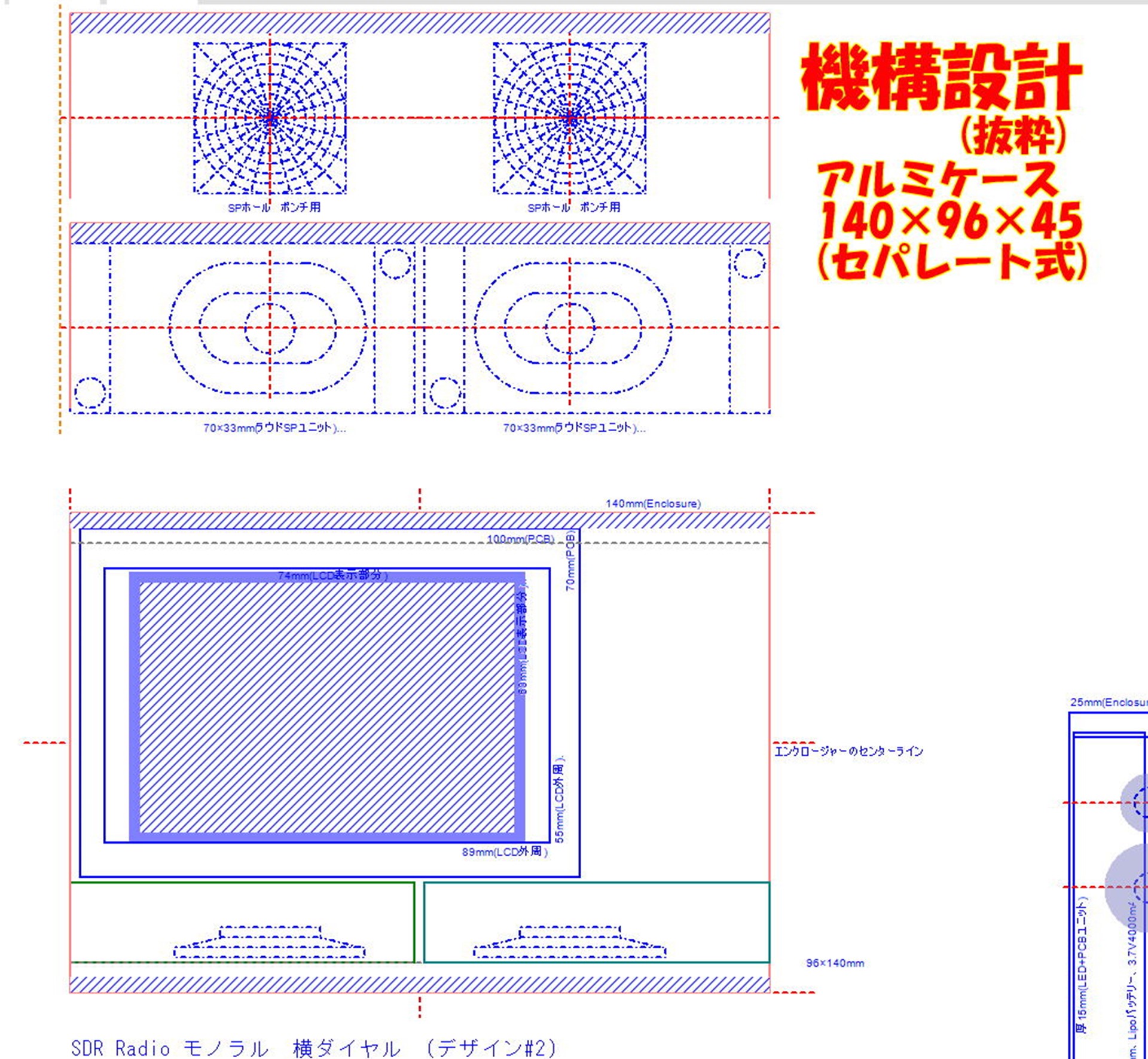

▼JF1VHXさん：

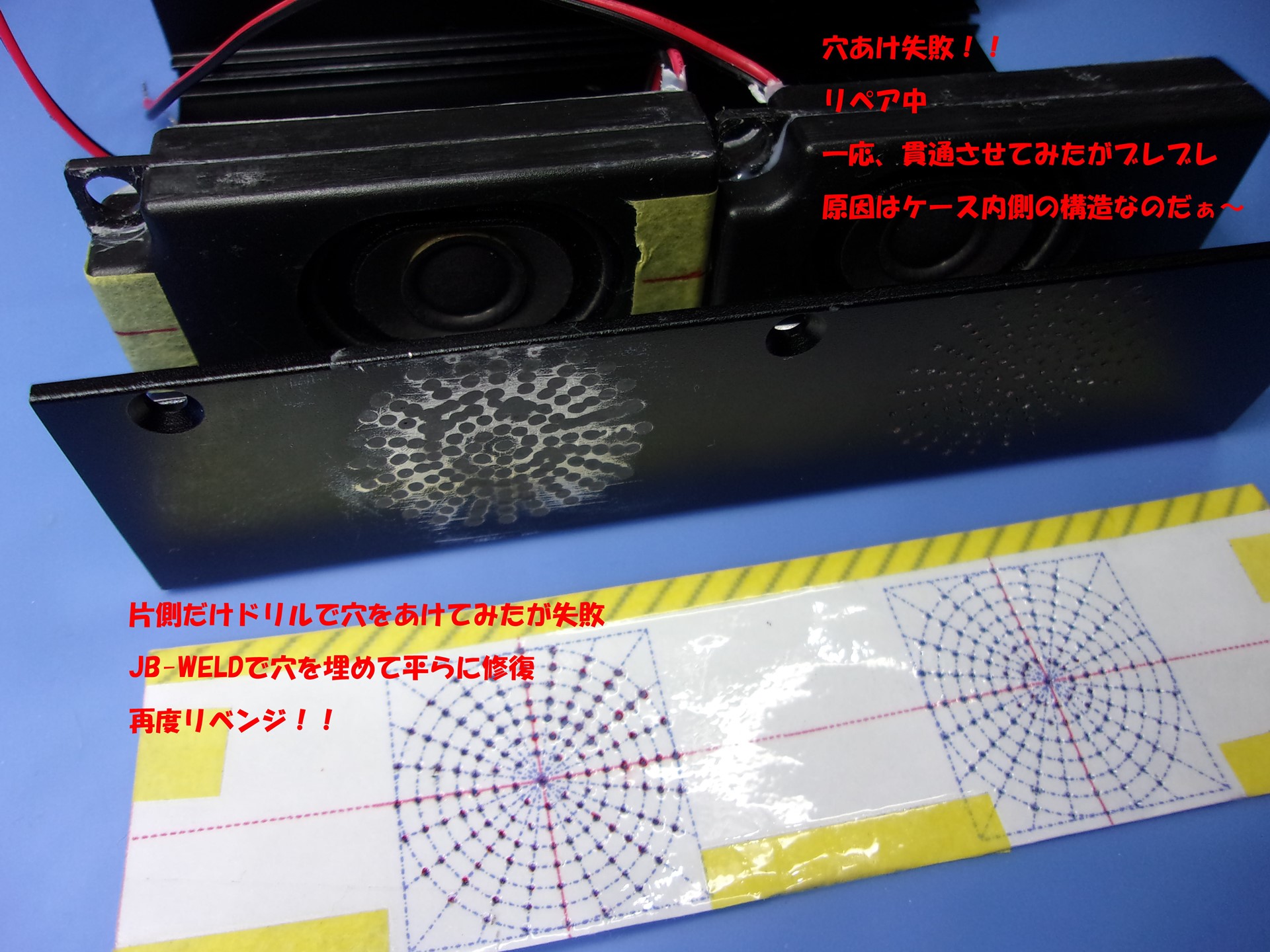

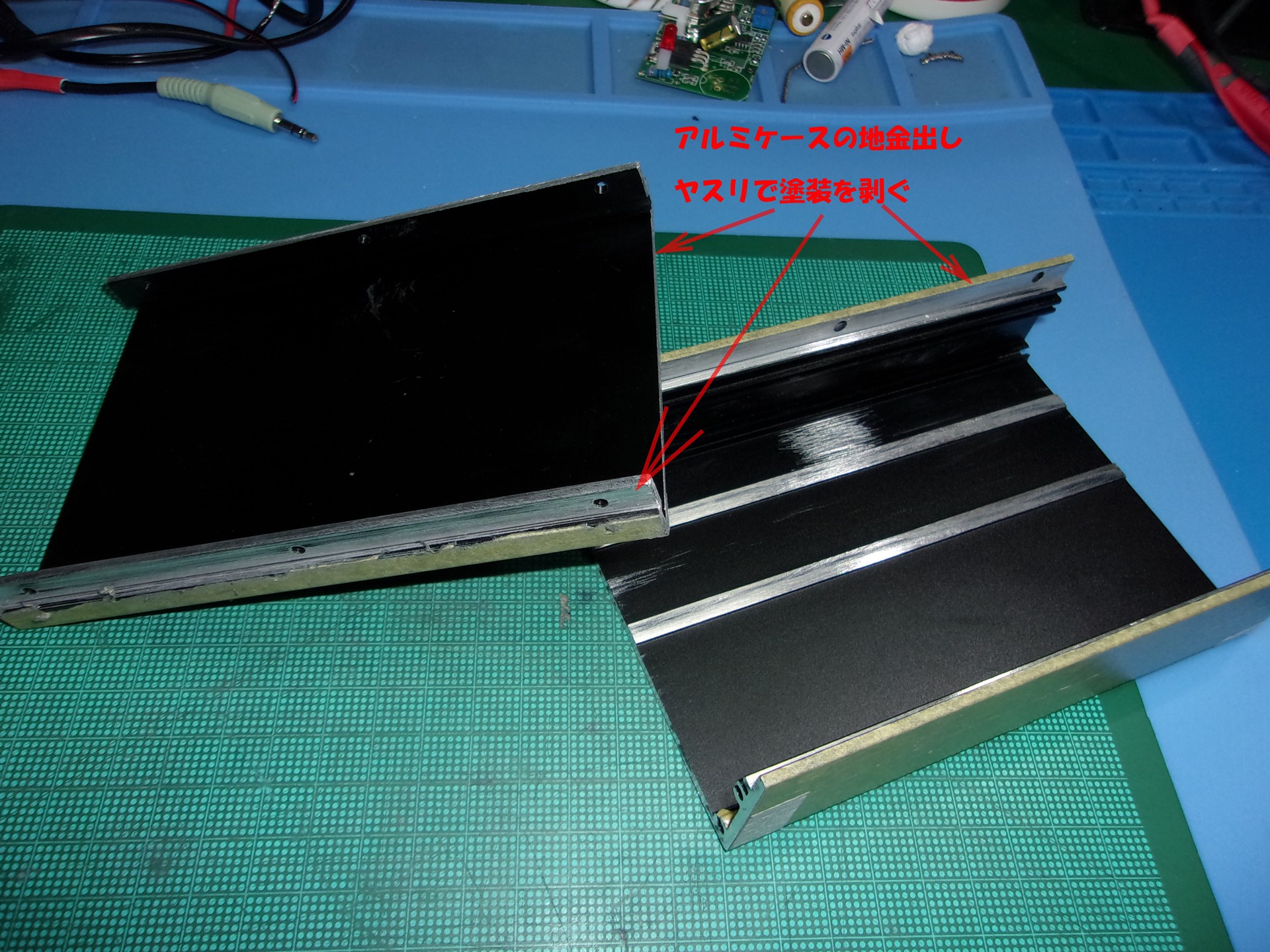

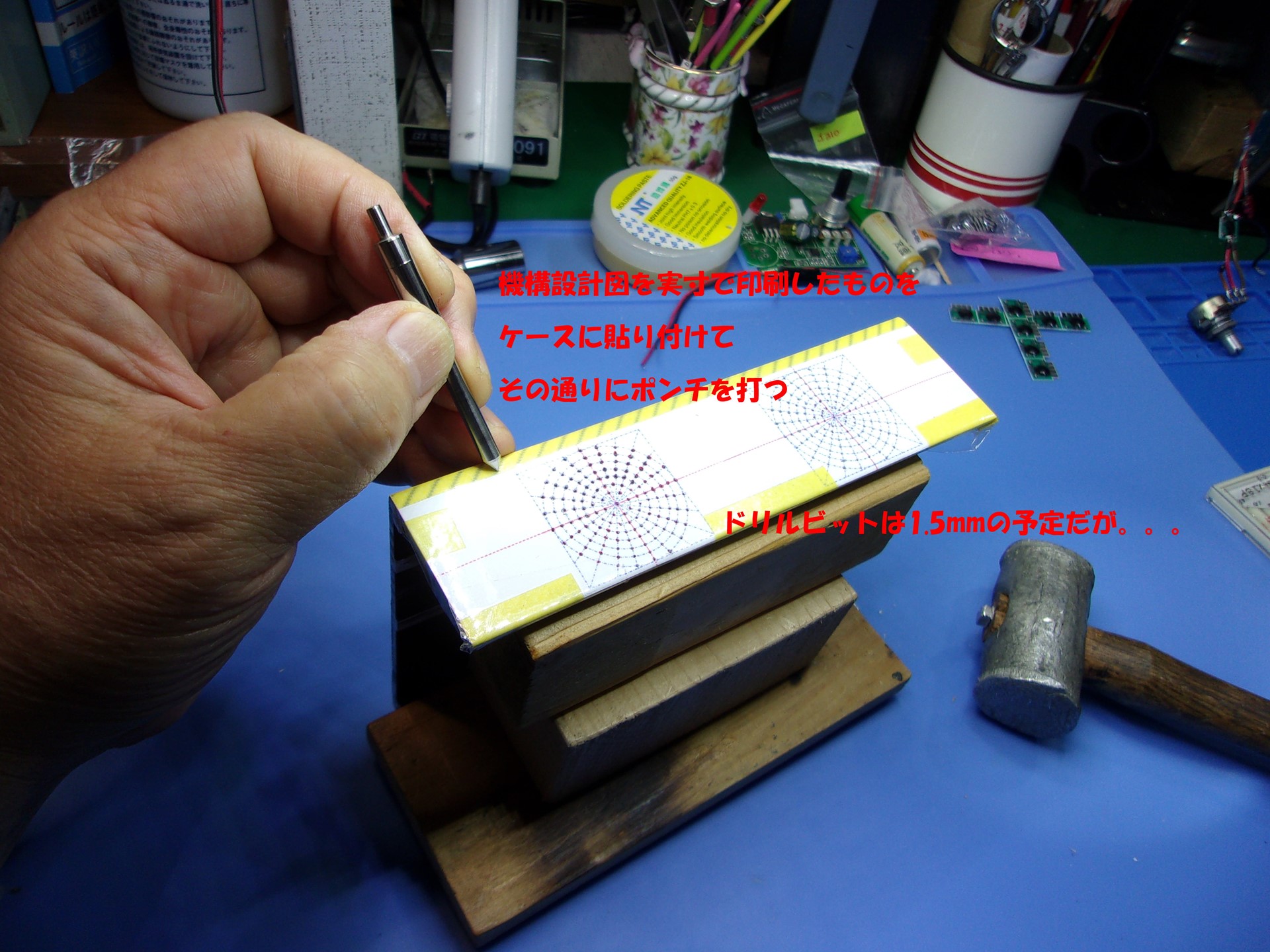

いえいえ、こちらもやっと機構設計を済ませ工作をスタートさせましたが

スピーカーホールの穴あけに失敗。

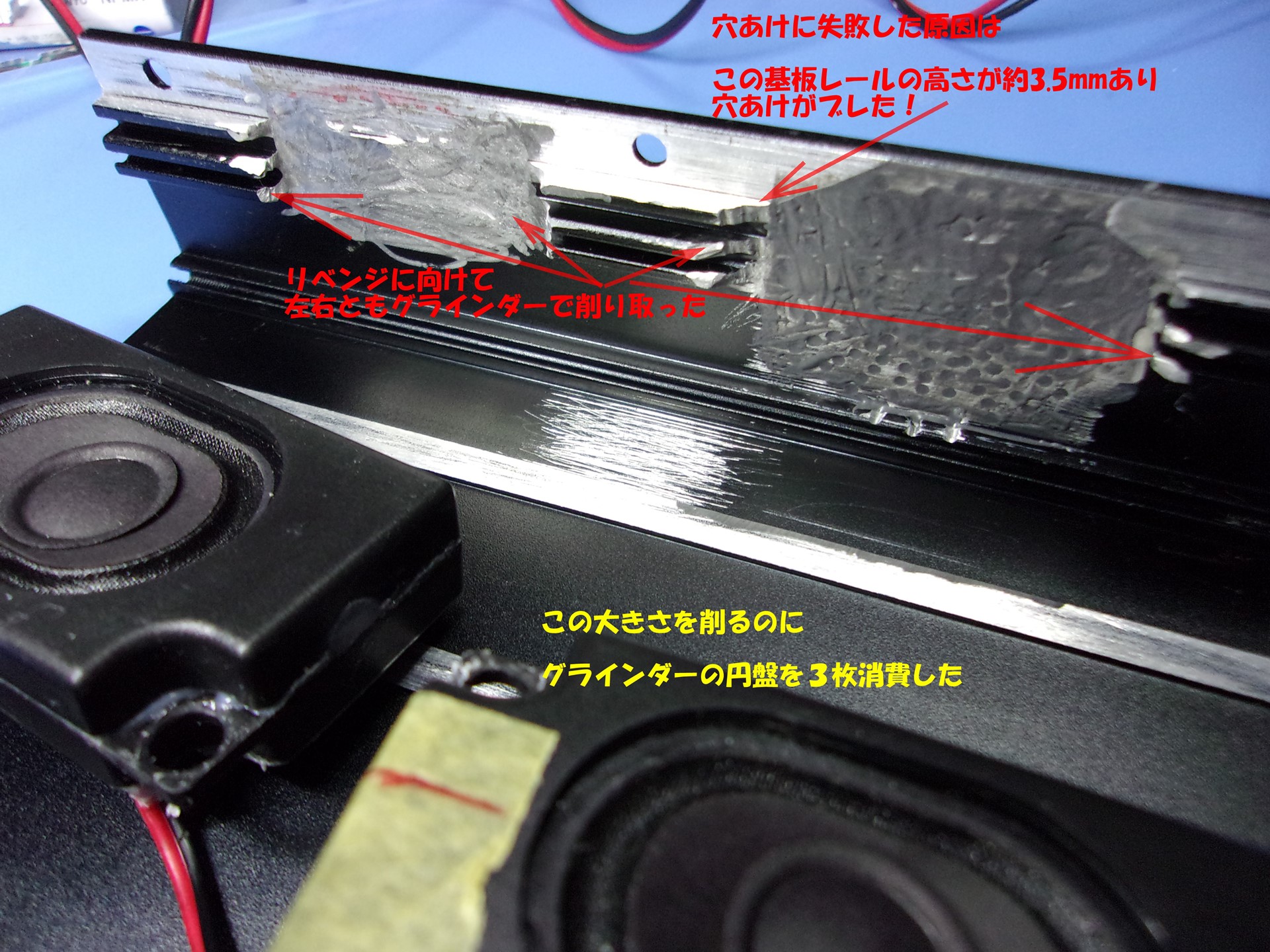

このケースのアルミ材が硬いのと基板レールの厚みが邪魔をして
穴位置がブレブレ！

集中が途切れるとご覧のありさま

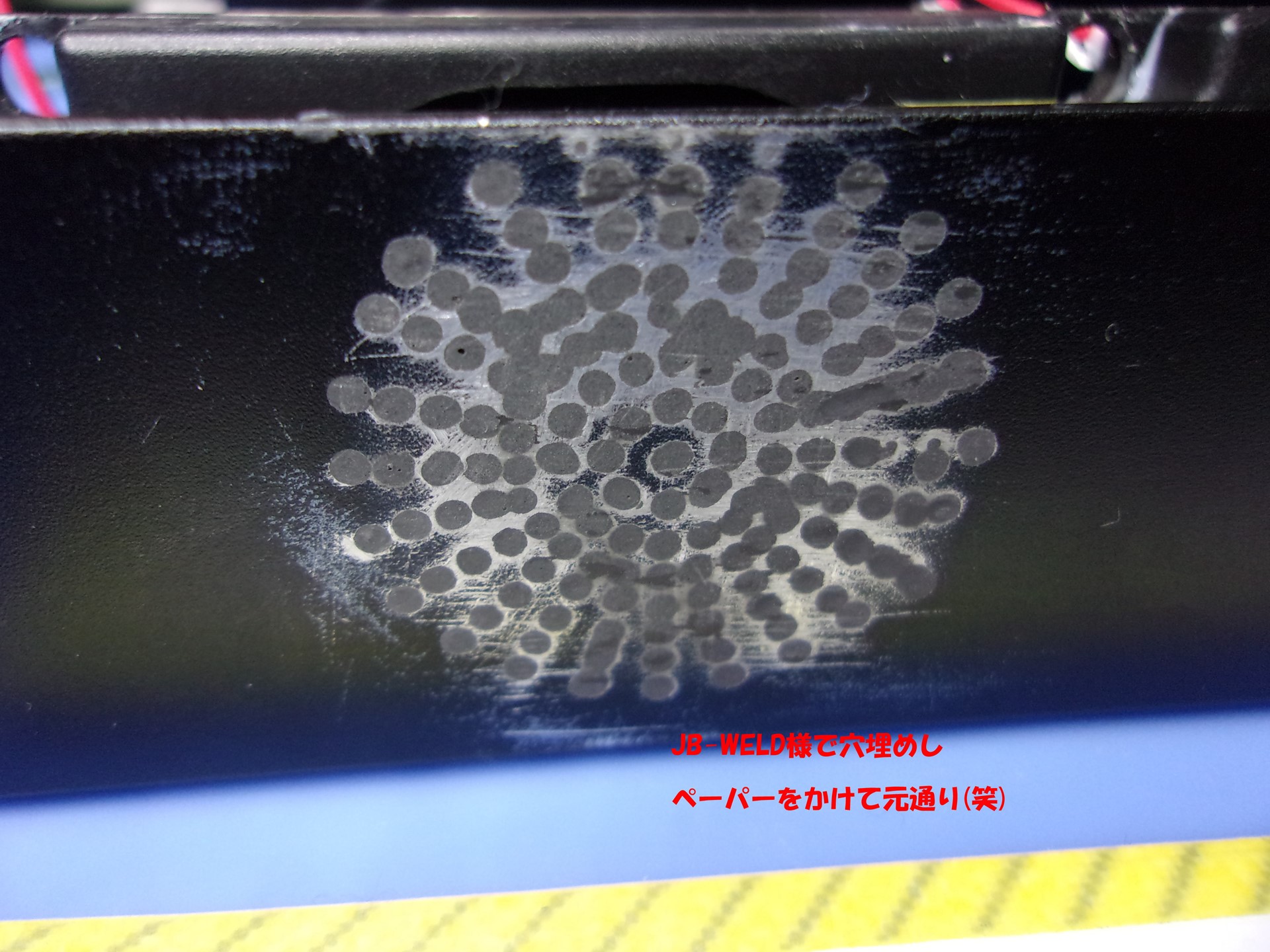

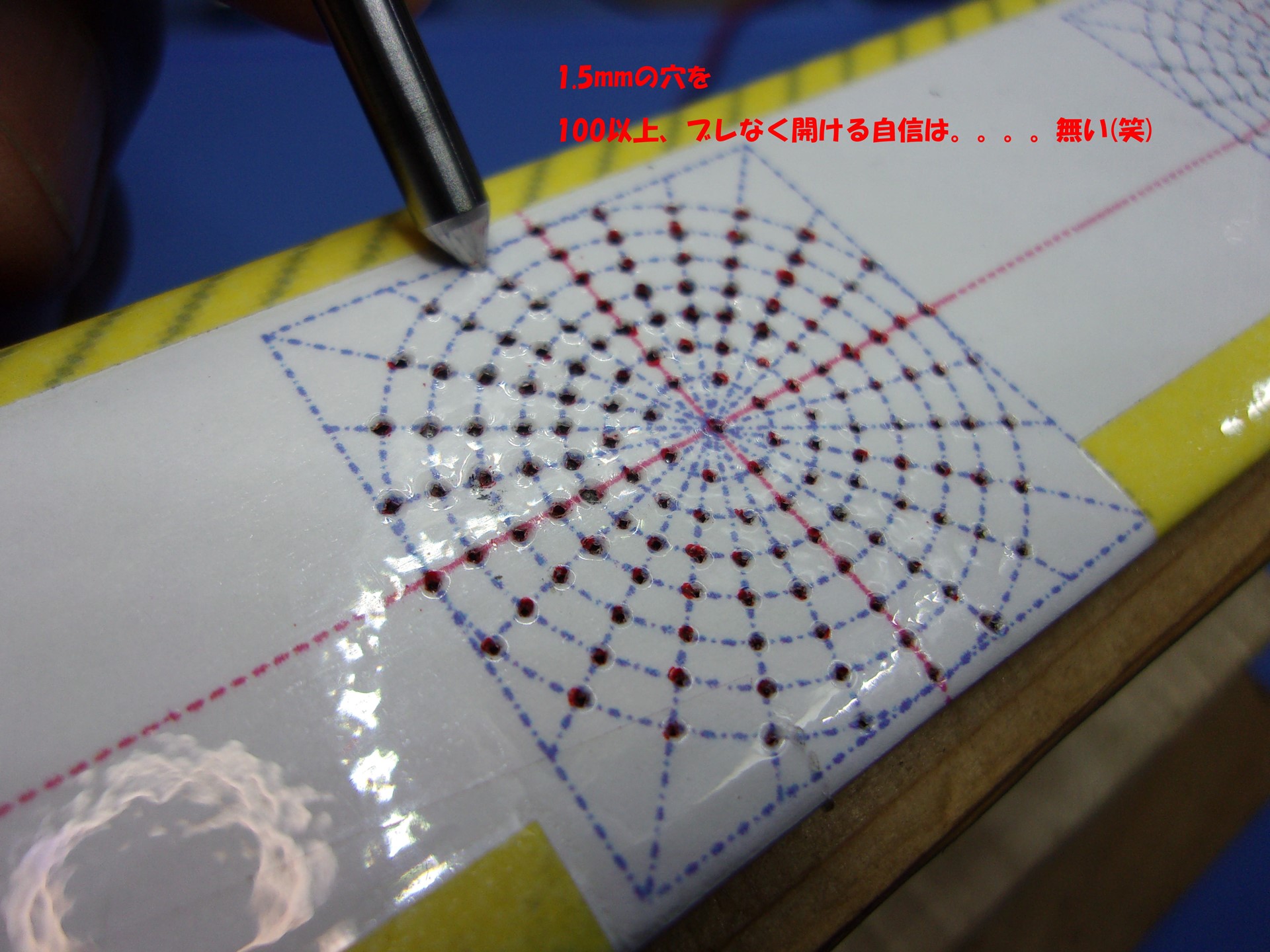

JB-WELDで穴を埋め戻し　1mm　か　1.2mm　一部1.5mmと密度によって
ドリルビットを選びながらリベンジの予定。

こちらは大幅に完成が遅れていますが頑張ります。
そろそろ、プッシュ付きエンコーダーの選定に入ります。

【Ver2_Fig01.jpg : 0.6MB】

【210409-050928.jpg : 0.6MB】

【210411-170301.jpg : 479.8KB】

【210411-170330.jpg : 422.3KB】

【210414-035329.jpg : 453.5KB】

【210414-035335.jpg : 474.0KB】

【210414-035347.jpg : 0.6MB】


	【1551】切磋「研」摩！

JF1VHX - 21/4/14(水) 7:14 -


	引用なし

	パスワード

斎藤さん
失敗でしたか、残念！　ウケ狙いが裏目か?
それにしても恐るべき根気！
もう少し小さい穴でも十分実用的だったのでは?

こちらのラジオは、いまのところFM専用機になっています。

主要FM局と中波放送のFM版をメモリーに登録しておけば
「BAND」ボタンひとつで選局でき便利ですね。

そうなるとチューニング用のエンコーダーは
ほとんど使わないので、ツマミは外しました。

ハムバンドの受信はRFアンプを内蔵させないと厳しいかもしれません。
VHX
