【1492】Electro-Voice/Ravenのアーム修理＆ほか JF1DHM 21/3/18(木) 17:59

【1493】アーム修理　継ぎ手と接着 JF1DHM 21/3/18(木) 18:06

【1494】アーム修理　J-B Weld君と整形手術 JF1DHM 21/3/18(木) 21:09

【1495】アーム修理　逆側とのバランス調整 JF1DHM 21/3/18(木) 21:13

【1496】Electro-Voice/Ravenのアーム修理完成　合体！！ JF1DHM 21/3/18(木) 21:14

【1497】番外編　SWITCHCRAFT製キャノンプラグ JF1DHM 21/3/18(木) 21:20

【1499】感想 JF1VHX 21/3/19(金) 9:32

【1504】Re: 感謝、感謝です。:Electro-Voice/Ravenのアーム修理＆ほか JK1ADX 21/3/21(日) 21:49

【1509】お楽しみください JF1DHM 21/3/23(火) 21:27


	【1492】Electro-Voice/Ravenのアーム修理＆ほか

JF1DHM - 21/3/18(木) 17:59 -

引用なし

パスワード

～添付ファイル～

・名前	： 210312-173300.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 210312-173328.jpg
・サイズ	： 466.3KB

～添付ファイル～

・名前	： 210312-175958.jpg
・サイズ	： 338.9KB

～添付ファイル～

・名前	： 210316-162218.jpg
・サイズ	： 0.5MB

～添付ファイル～

・名前	： 210311-002235.jpg
・サイズ	： 0.5MB

～添付ファイル～

・名前	： 210317-052400.jpg
・サイズ	： 411.5KB

～添付ファイル～

・名前	： 210317-052417.jpg
・サイズ	： 439.0KB

JK1ADX氏から修理の依頼。

ヤフオクでElectro-Voice/Ravenを手に入れたがアームが根元でポッキリ(涙)

接着剤ではテンションとマイクの重さもあり要件を足さないので
。。。DHM'sへと持参された。

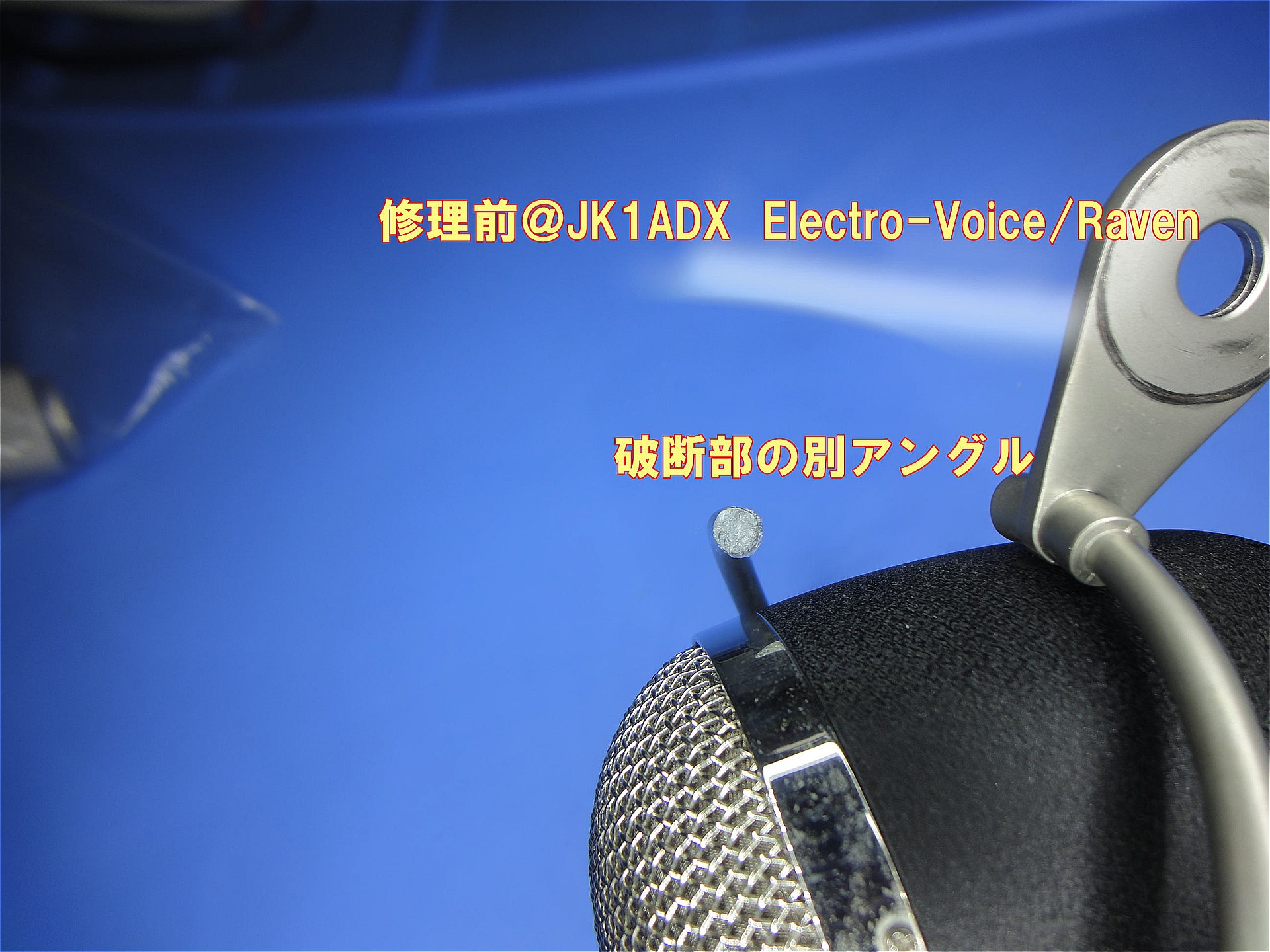

破断面の画像や修理の手順を備忘録

方針はネジなどで継ぎ手を作って左右を合体させ
J-B Weldで固着させヤスリ掛けで整形し
塗料かカバーで美観を整える予定。

その他に

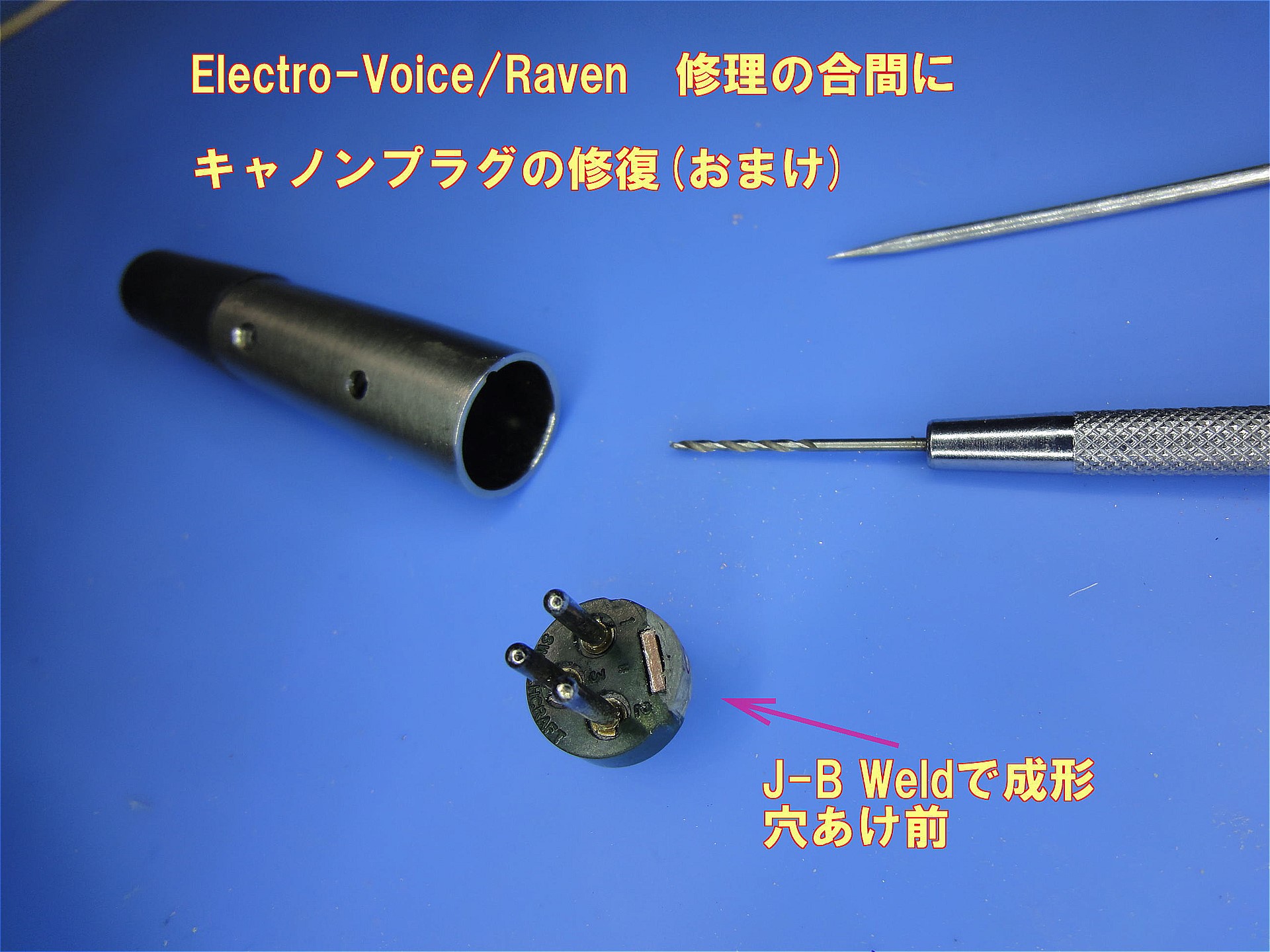

壊れたキャノンプラグ（SWITCHCRAFT A3M）の修復は箸休め

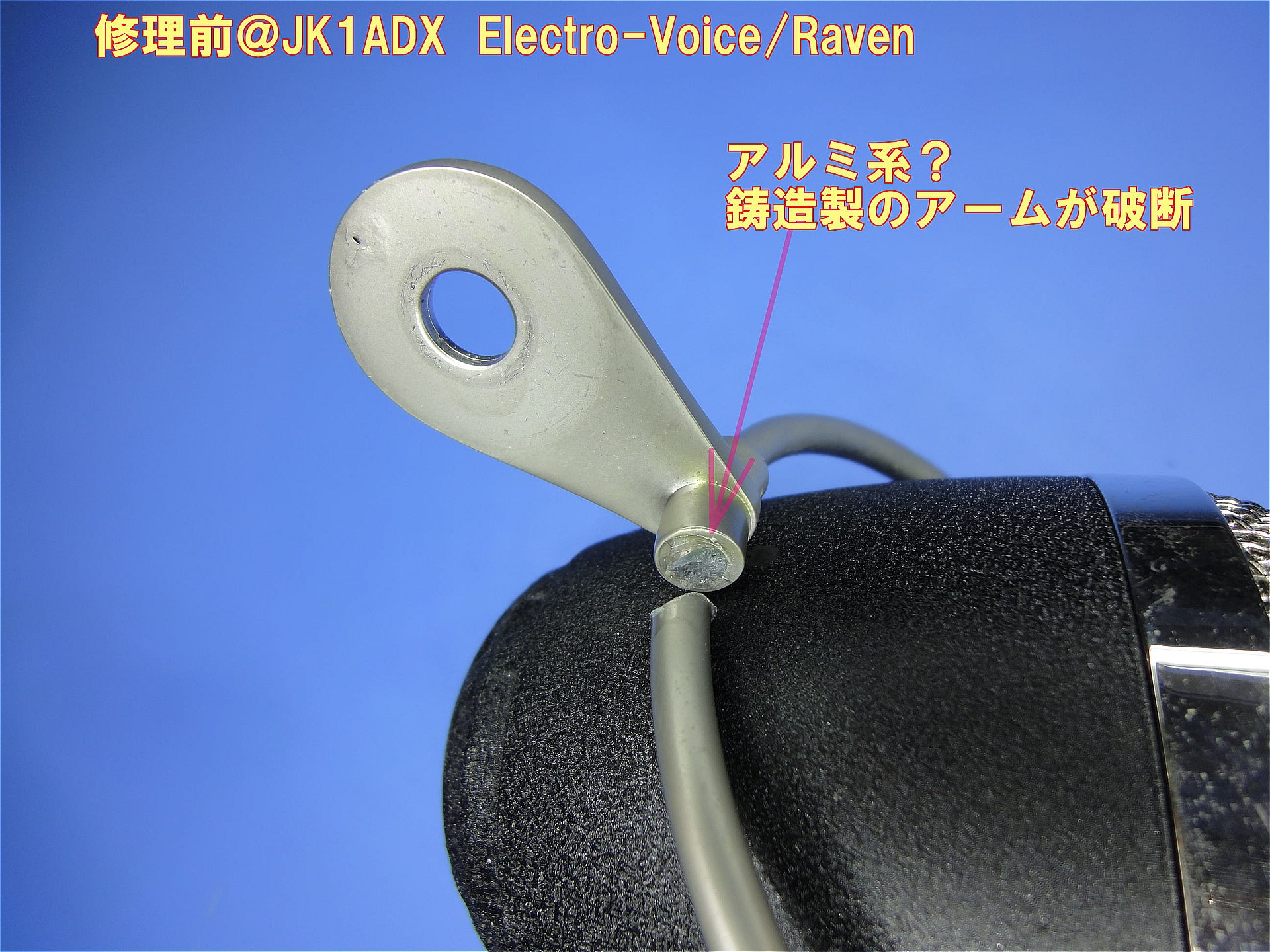

【210312-173300.jpg : 0.6MB】

【210312-173328.jpg : 466.3KB】

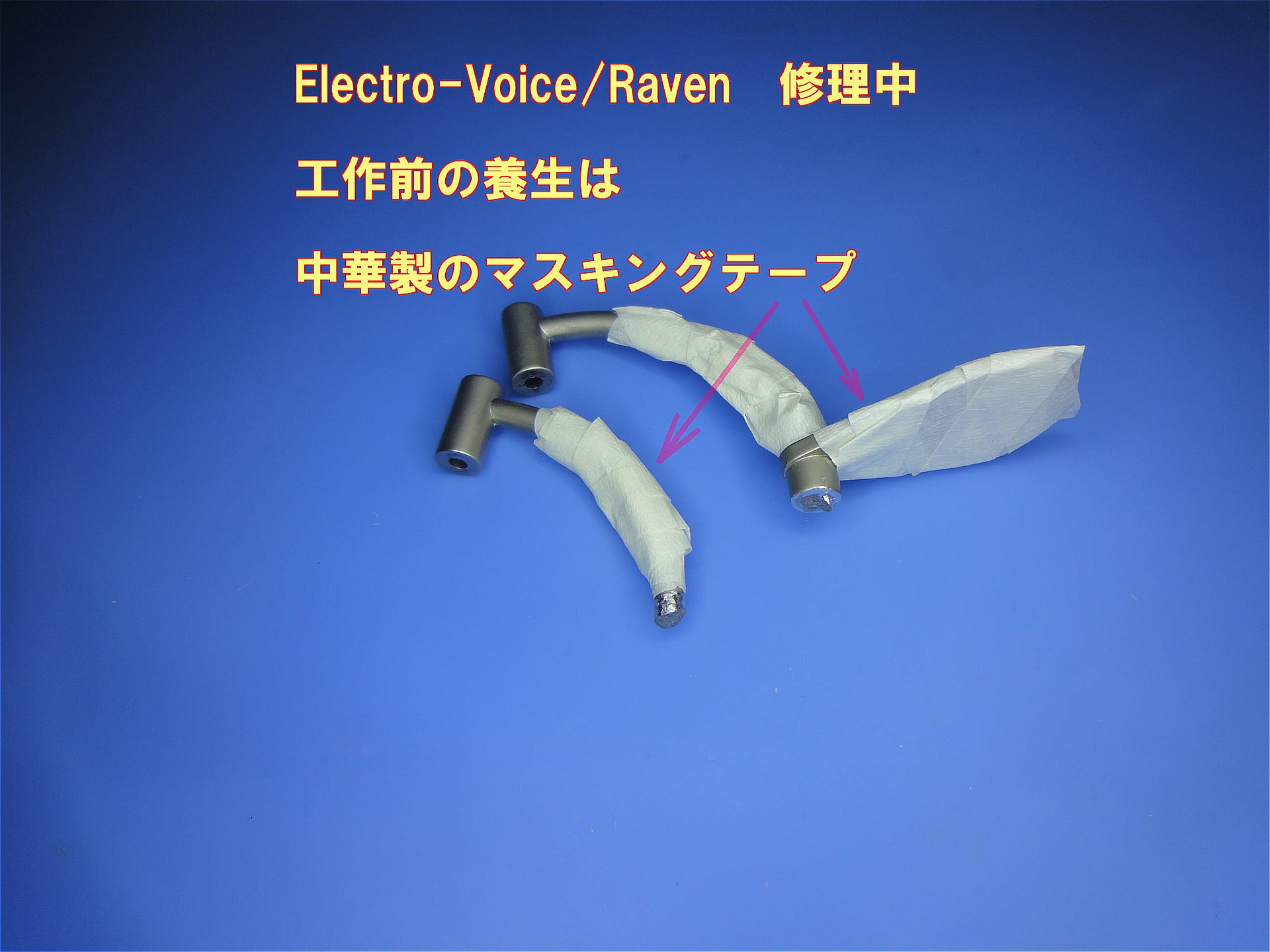

【210312-175958.jpg : 338.9KB】

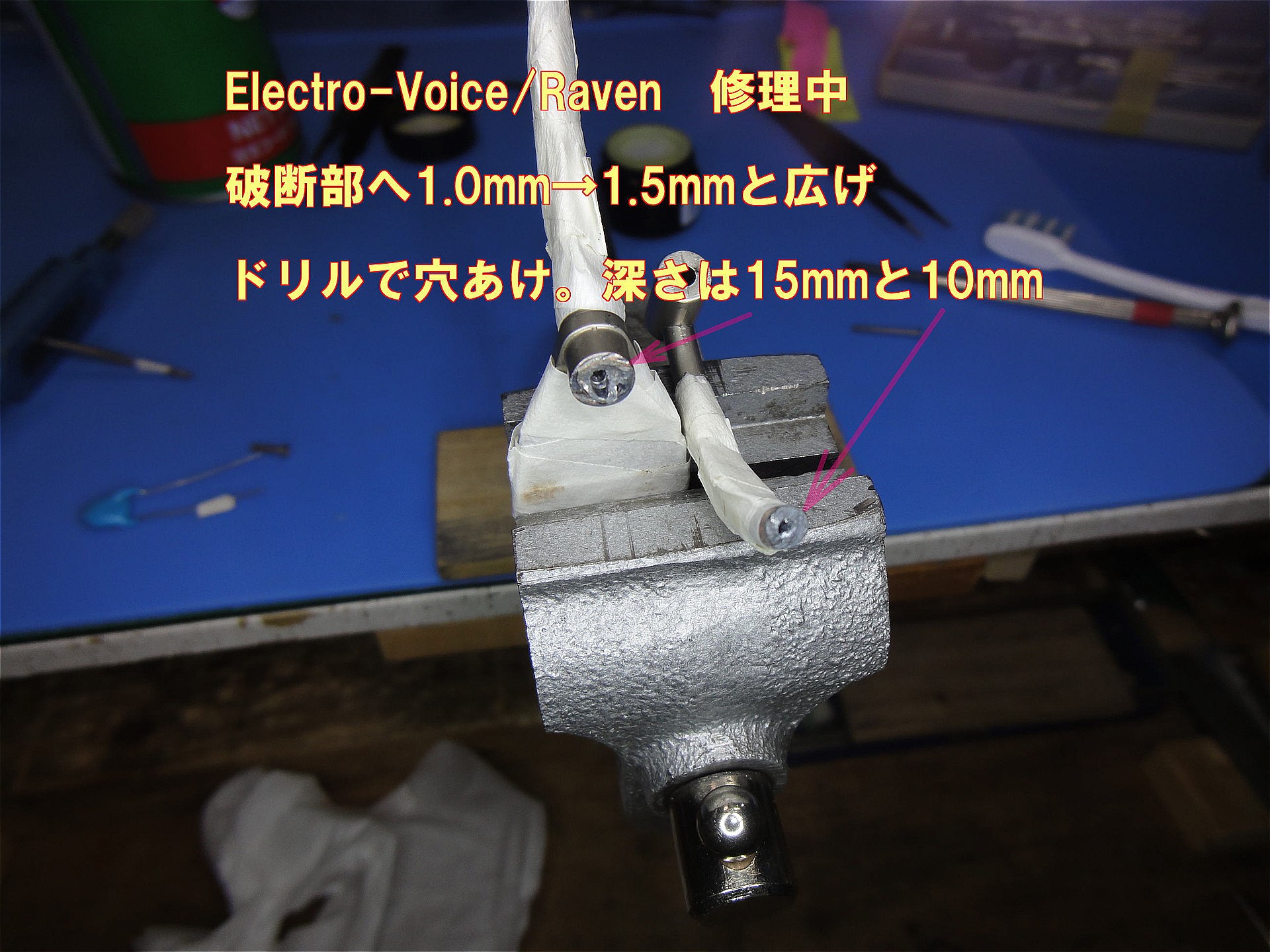

【210316-162218.jpg : 0.5MB】

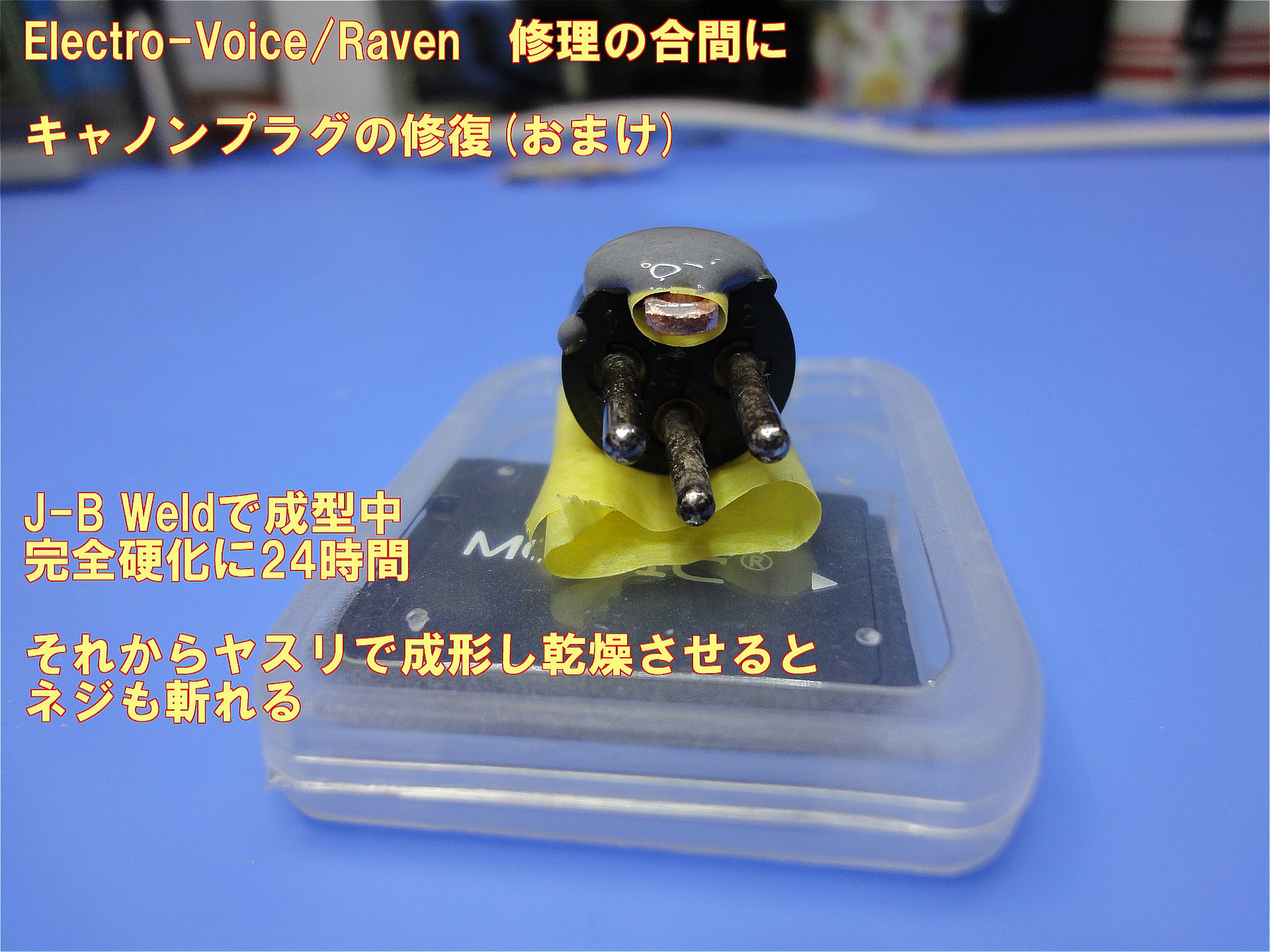

【210311-002235.jpg : 0.5MB】

【210317-052400.jpg : 411.5KB】

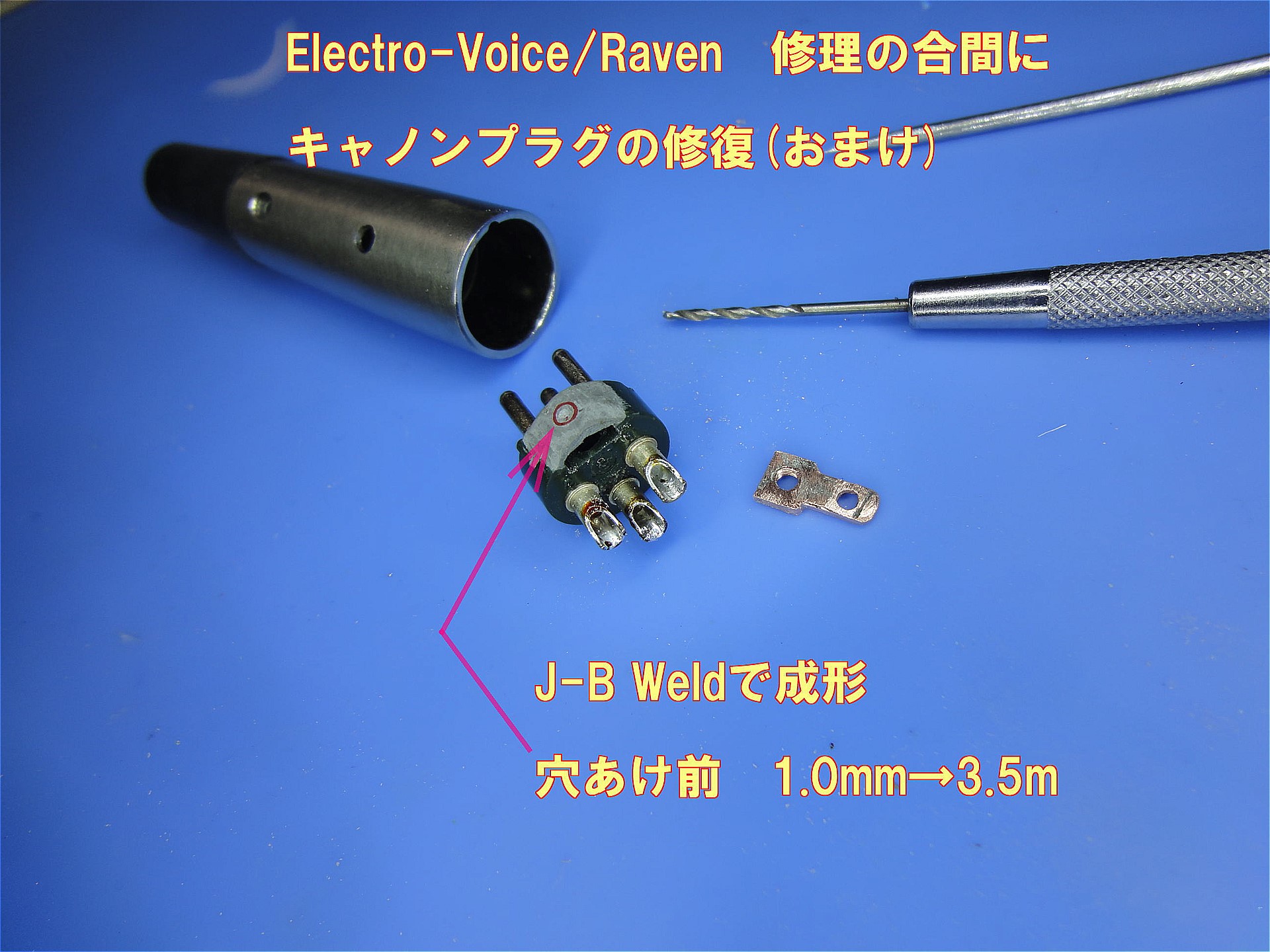

【210317-052417.jpg : 439.0KB】


	【1493】アーム修理　継ぎ手と接着

JF1DHM - 21/3/18(木) 18:06 -

引用なし

パスワード

～添付ファイル～

・名前	： 210316-162335.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 210316-162519.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 210316-162938.jpg
・サイズ	： 457.4KB

～添付ファイル～

・名前	： 210316-164218.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 210316-164331.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 210317-021909.jpg
・サイズ	： 0.5MB

～添付ファイル～

・名前	： 210317-024558.jpg
・サイズ	： 0.6MB

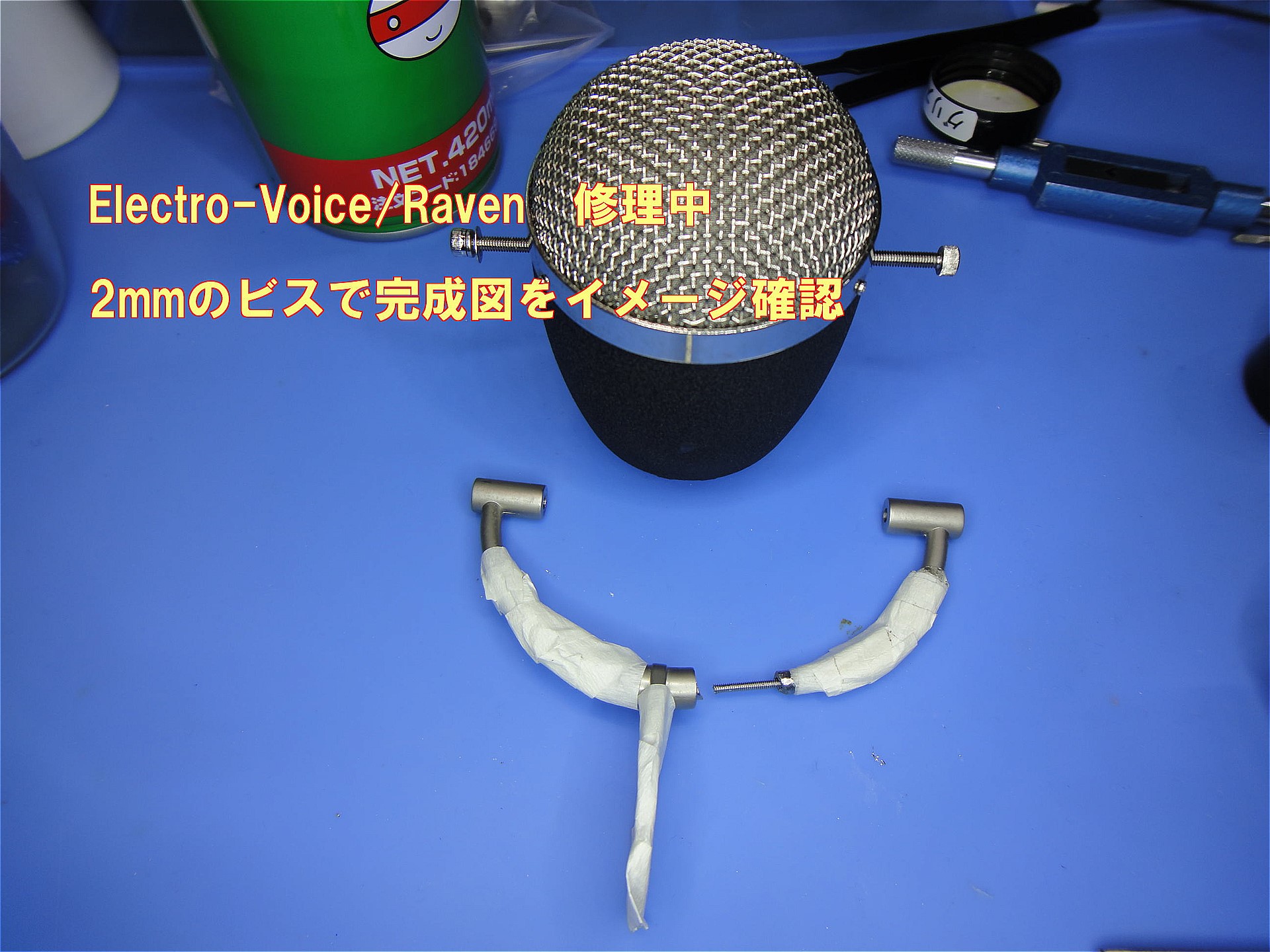

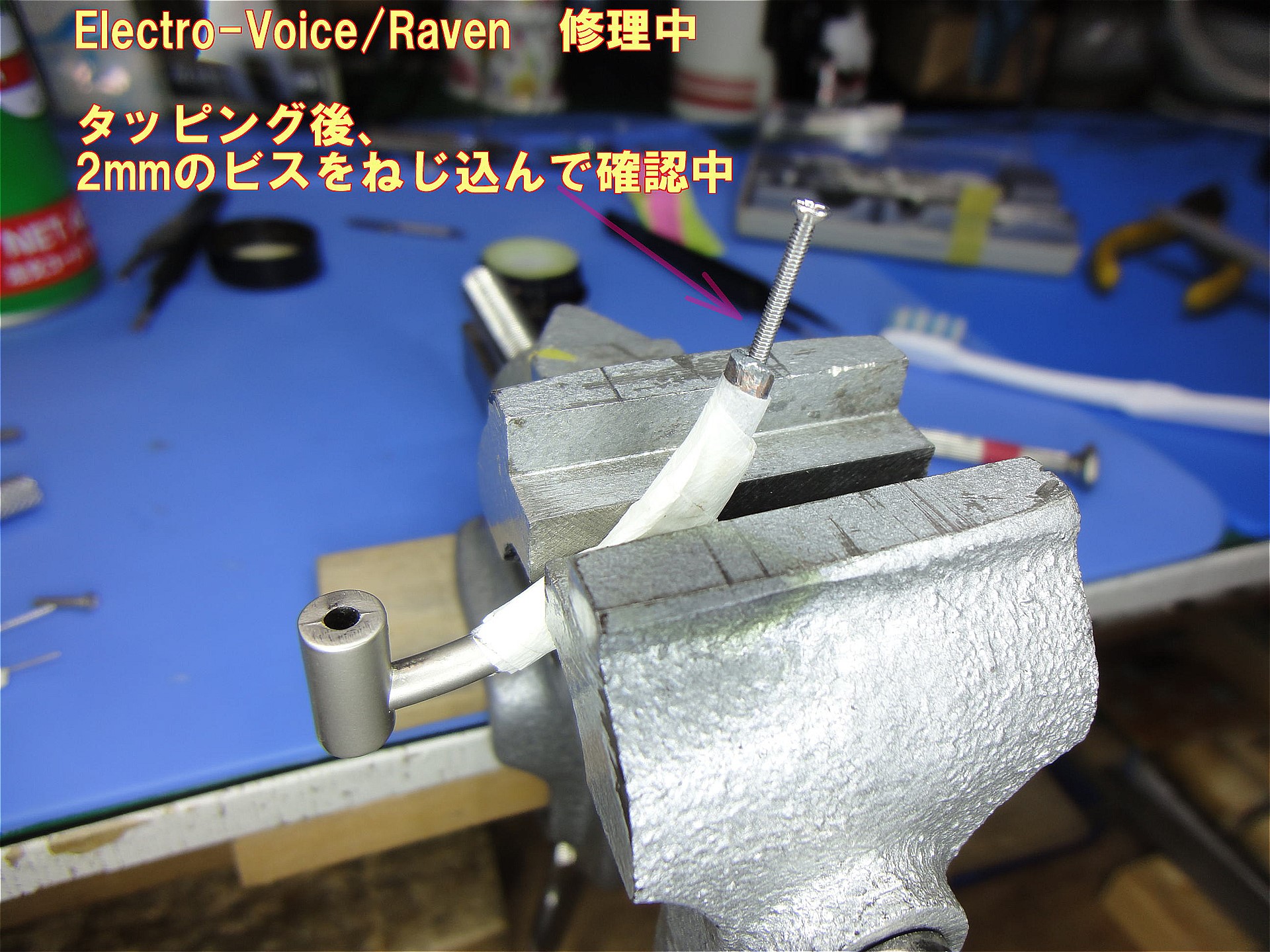

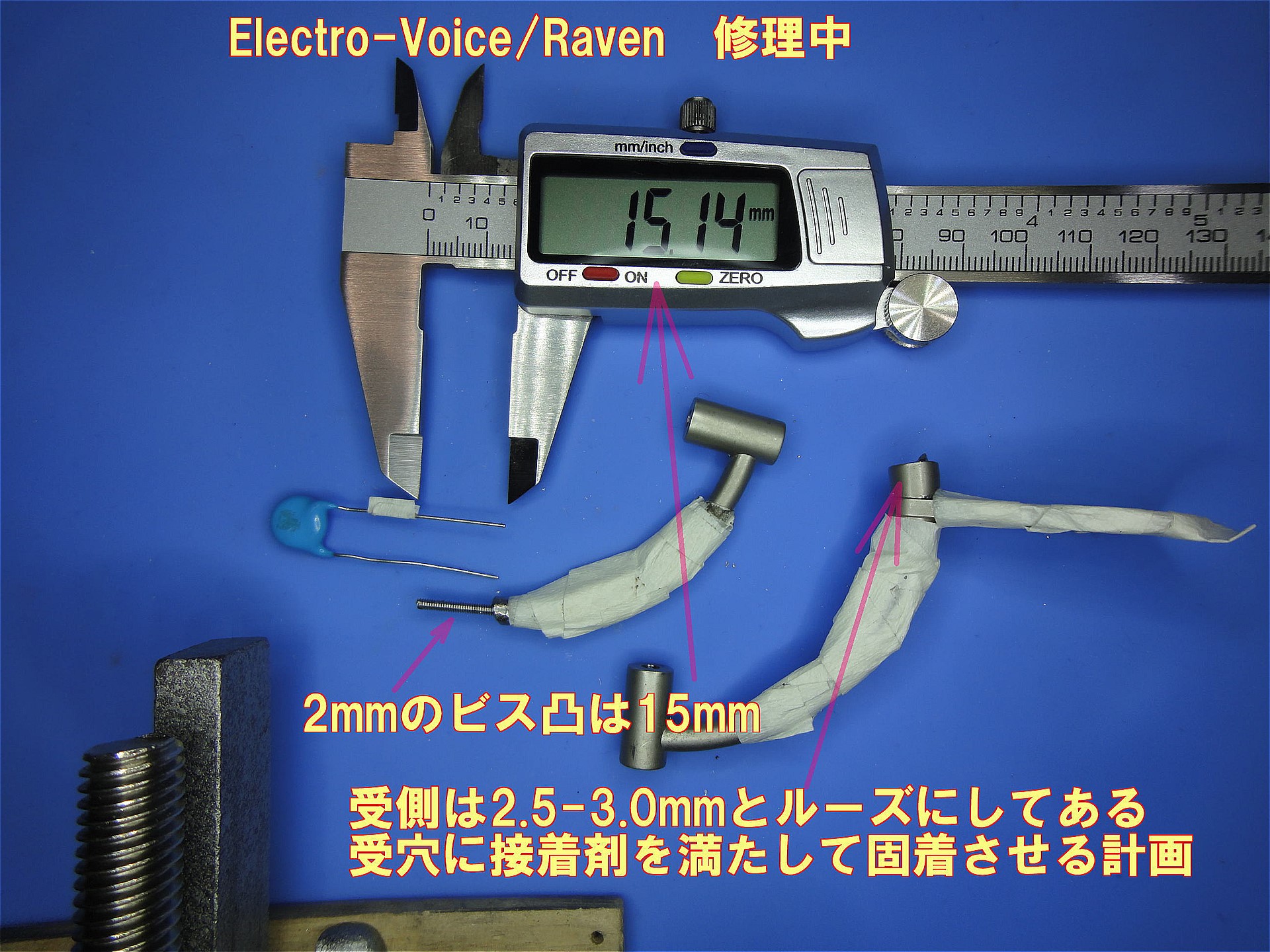

Electro-Voice/Raven　破断面修理の備忘録

継ぎ手の準備とJ-B Weldで接着までを画像添付

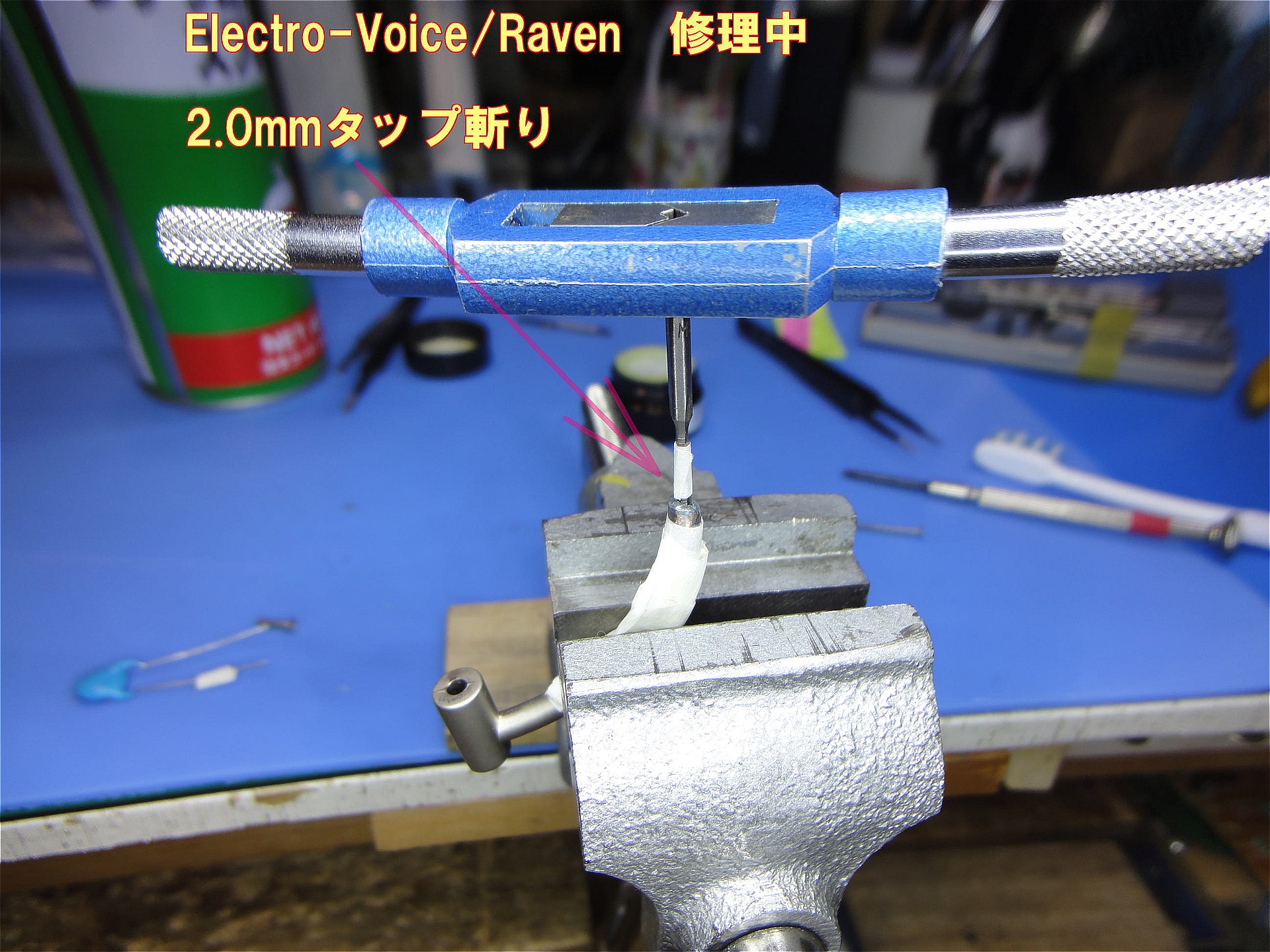

【210316-162335.jpg : 0.6MB】

【210316-162519.jpg : 0.6MB】

【210316-162938.jpg : 457.4KB】

【210316-164218.jpg : 0.6MB】

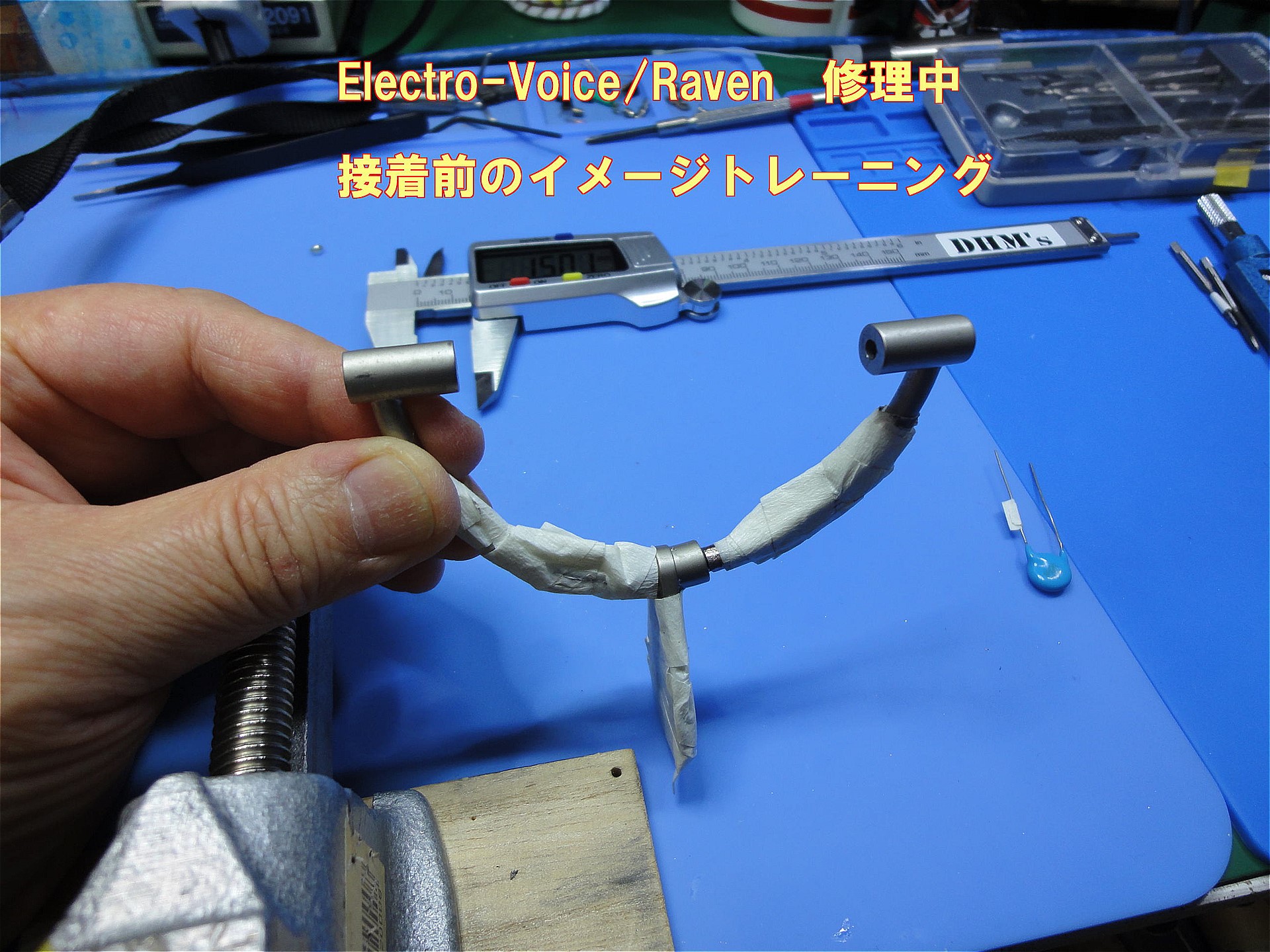

【210316-164331.jpg : 0.6MB】

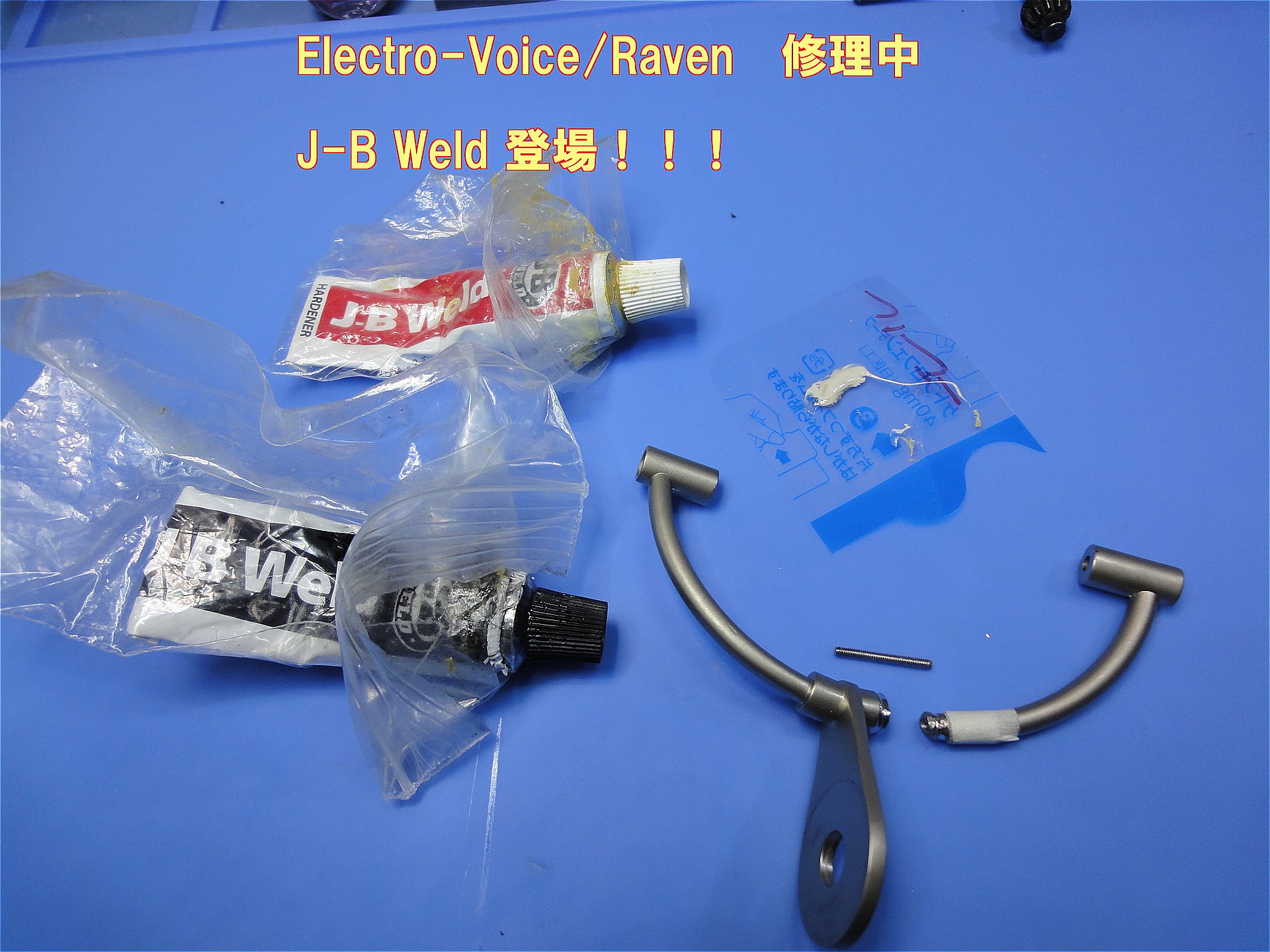

【210317-021909.jpg : 0.5MB】

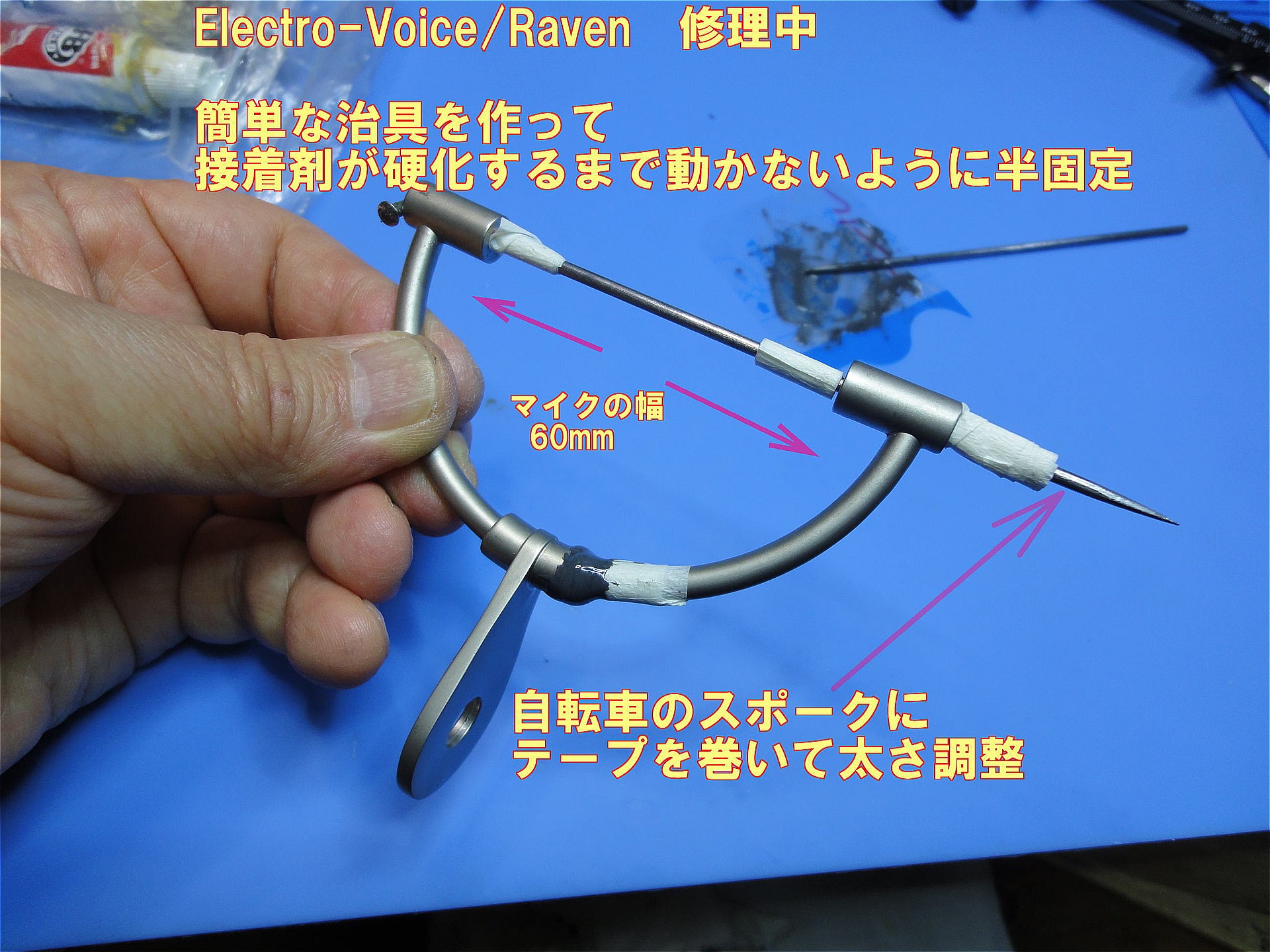

【210317-024558.jpg : 0.6MB】


	【1494】アーム修理　J-B Weld君と整形手術

JF1DHM - 21/3/18(木) 21:09 -

引用なし

パスワード

～添付ファイル～

・名前	： 210318-035558.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 210318-035751.jpg
・サイズ	： 478.9KB

～添付ファイル～

・名前	： 210318-085241.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 210318-085322.jpg
・サイズ	： 325.4KB

～添付ファイル～

・名前	： 210318-165229.jpg
・サイズ	： 356.4KB

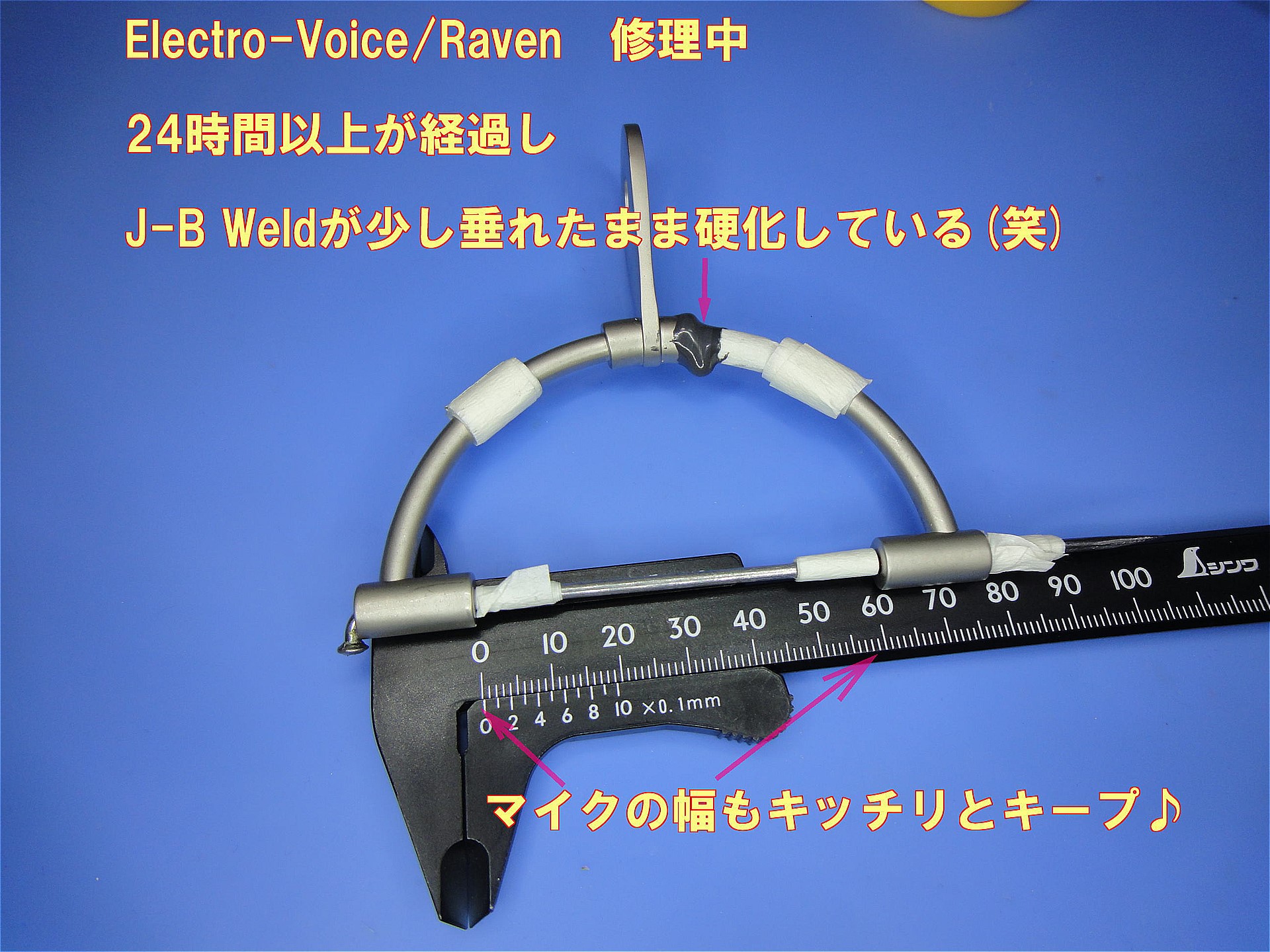

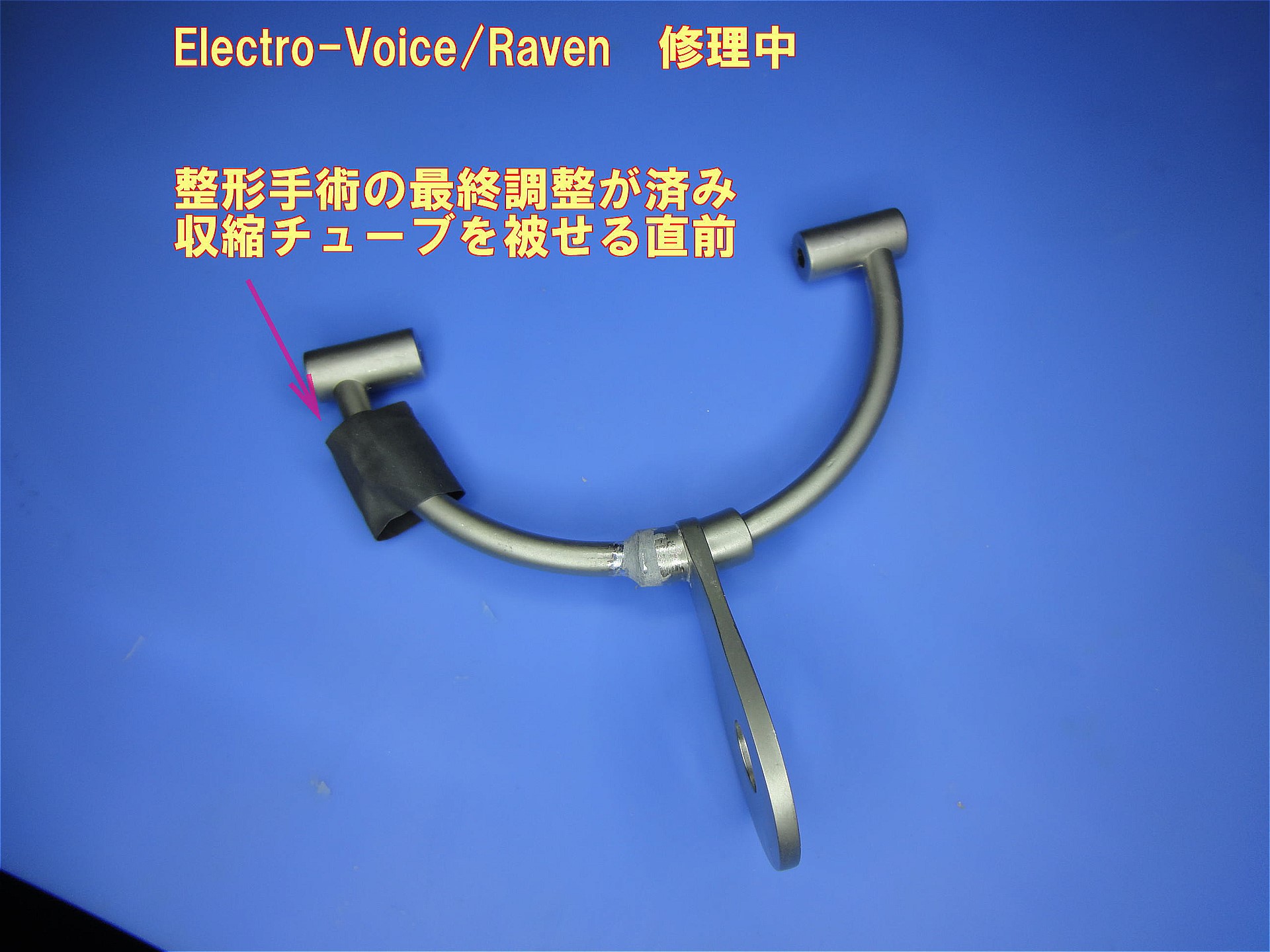

Electro-Voice/Raven　破断面修理の備忘録

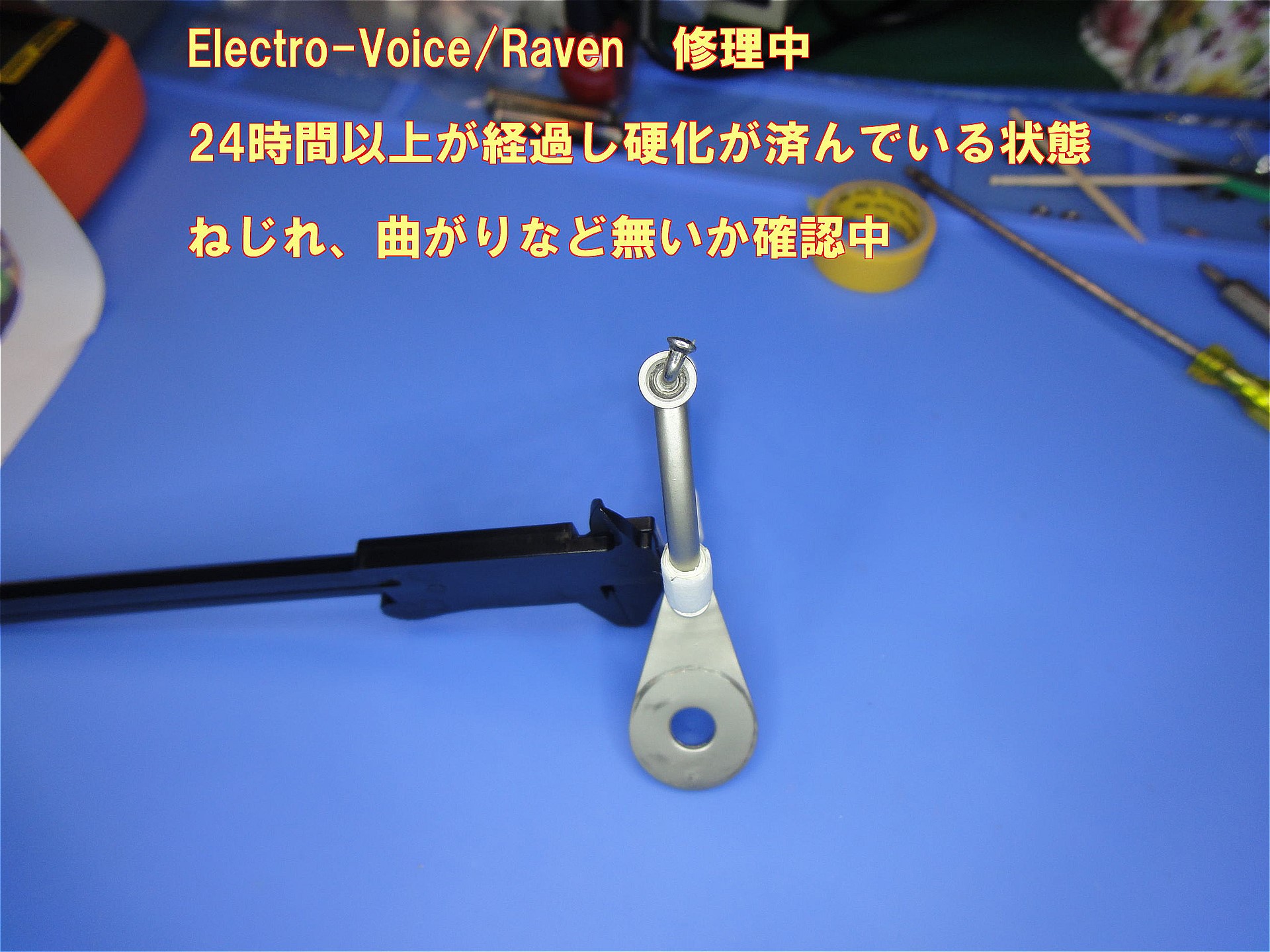

J-B Weld硬化後の整形手術を画像添付

【210318-035558.jpg : 0.6MB】

【210318-035751.jpg : 478.9KB】

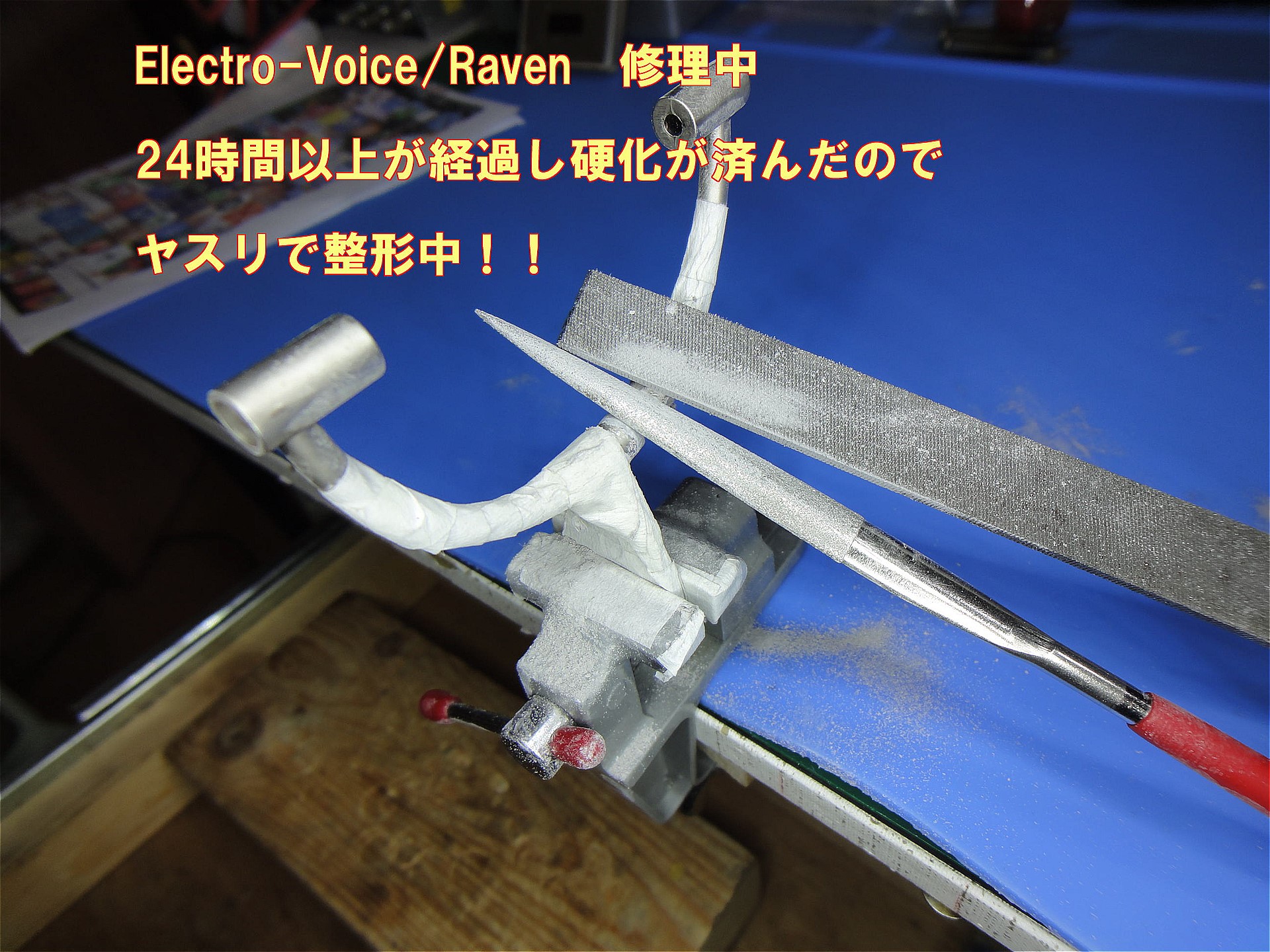

【210318-085241.jpg : 0.6MB】

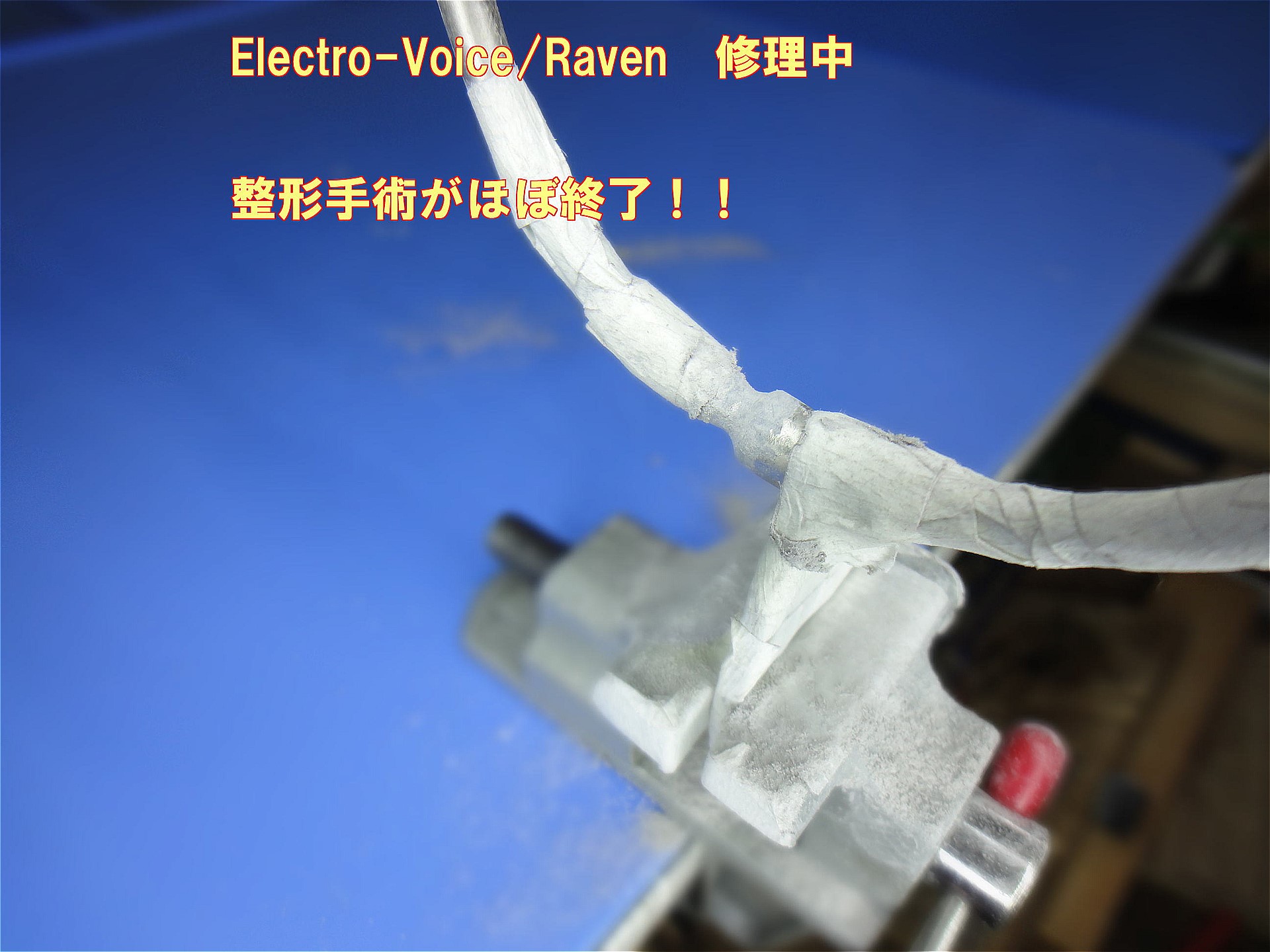

【210318-085322.jpg : 325.4KB】

【210318-165229.jpg : 356.4KB】


	【1495】アーム修理　逆側とのバランス調整

JF1DHM - 21/3/18(木) 21:13 -

引用なし

パスワード

～添付ファイル～

・名前	： 210318-165844.jpg
・サイズ	： 477.7KB

～添付ファイル～

・名前	： 210318-170036.jpg
・サイズ	： 437.5KB

～添付ファイル～

・名前	： 210318-181319.jpg
・サイズ	： 377.6KB

～添付ファイル～

・名前	： 210318-190936.jpg
・サイズ	： 372.8KB

Electro-Voice/Raven　破断面修理の備忘録

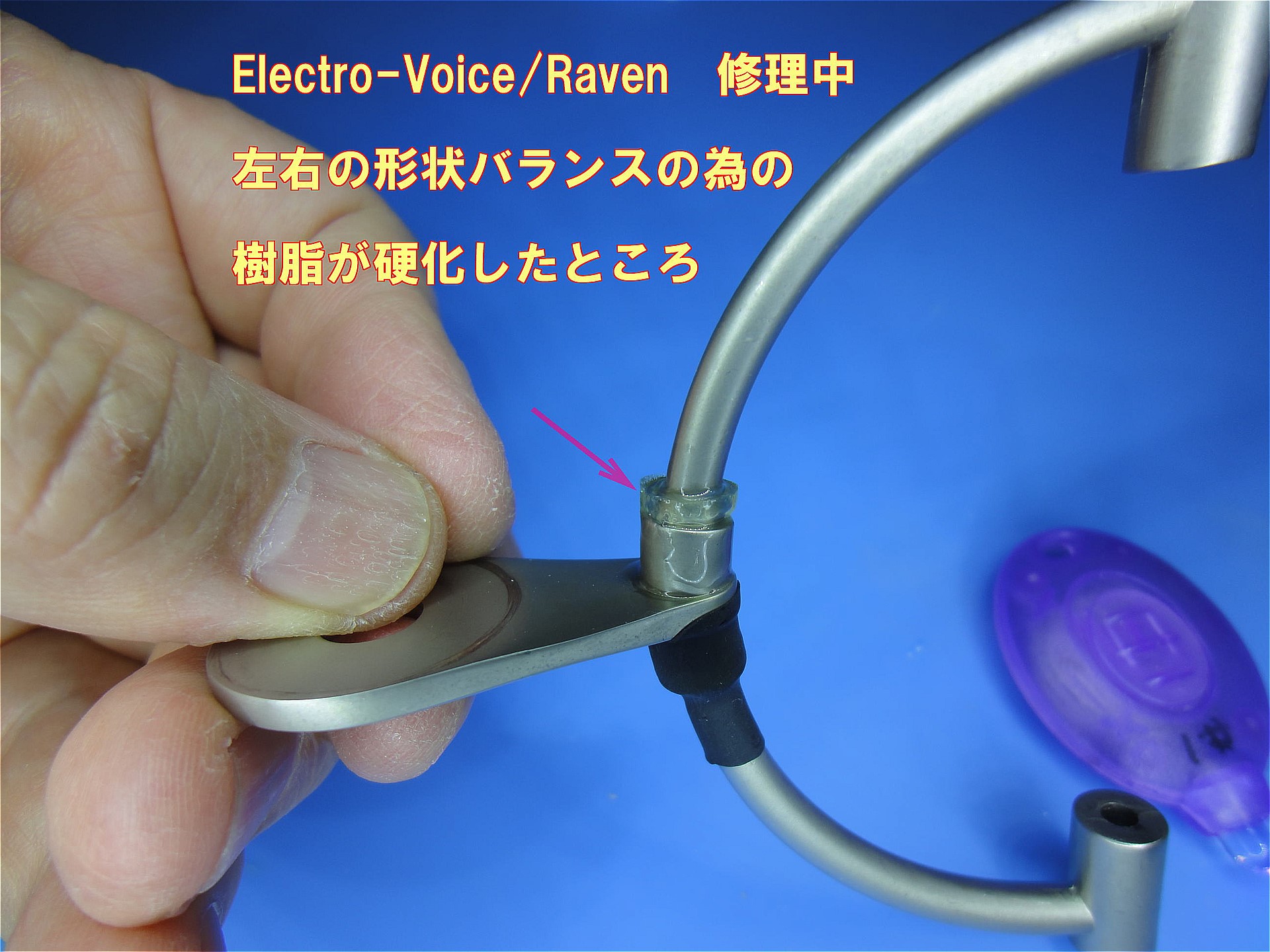

破断していない側に紫外線硬化の樹脂で整形処理　画像添付

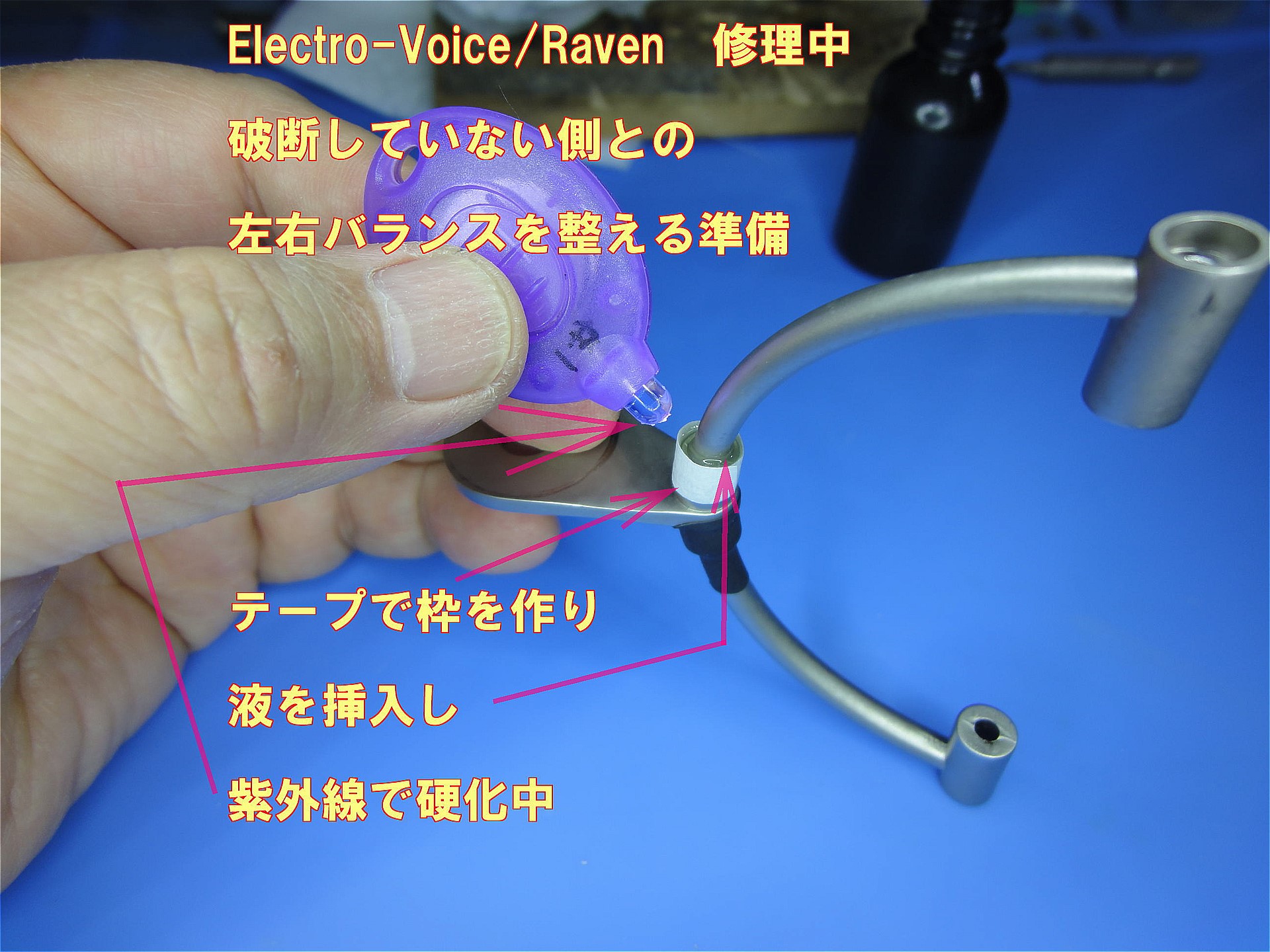

【210318-165844.jpg : 477.7KB】

【210318-170036.jpg : 437.5KB】

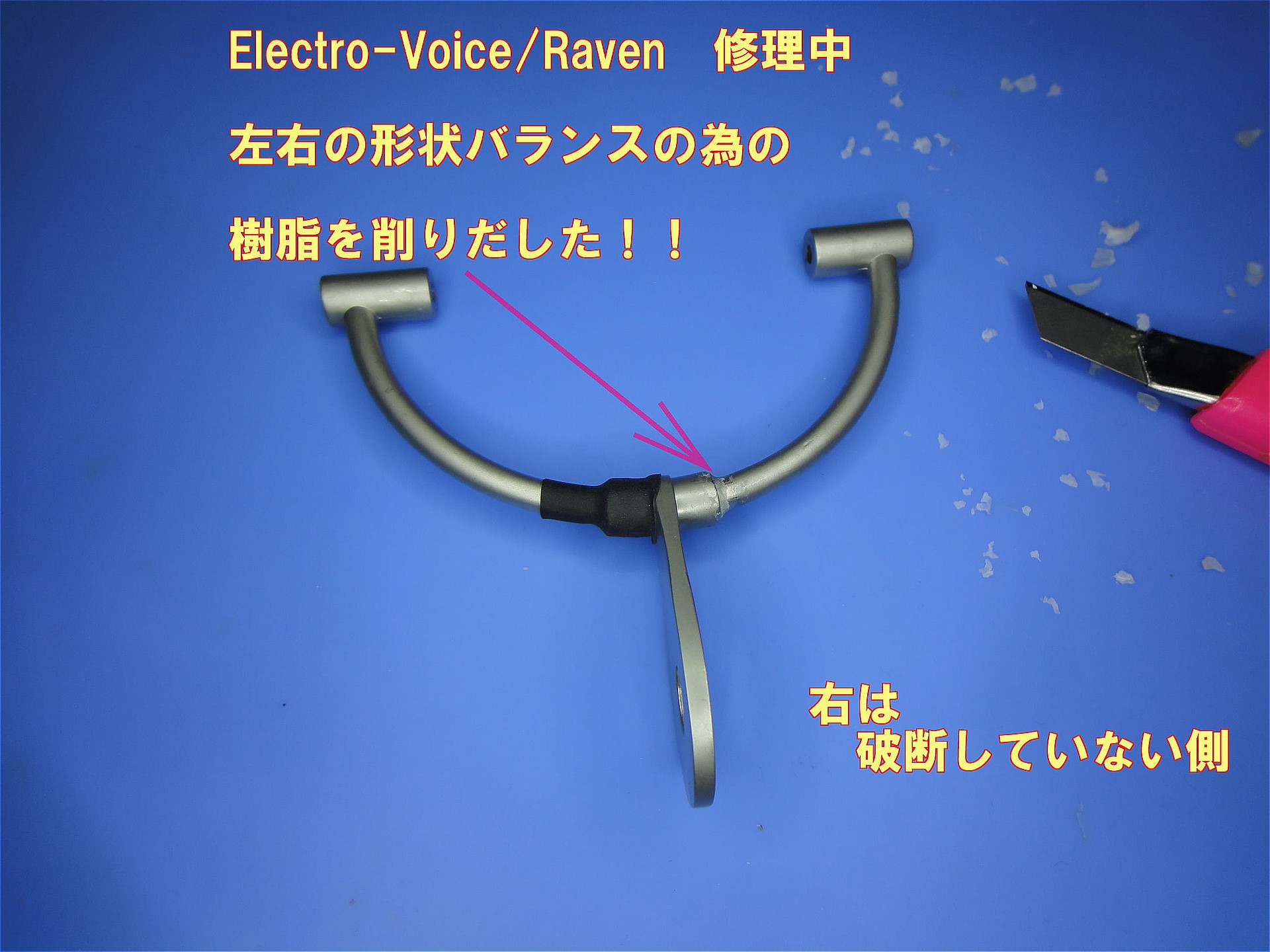

【210318-181319.jpg : 377.6KB】

【210318-190936.jpg : 372.8KB】


	【1496】Electro-Voice/Ravenのアーム修理完成　合...

JF1DHM - 21/3/18(木) 21:14 -

引用なし

パスワード

～添付ファイル～

・名前	： 210318-191133.jpg
・サイズ	： 438.5KB

～添付ファイル～

・名前	： 210318-192439.jpg
・サイズ	： 0.7MB

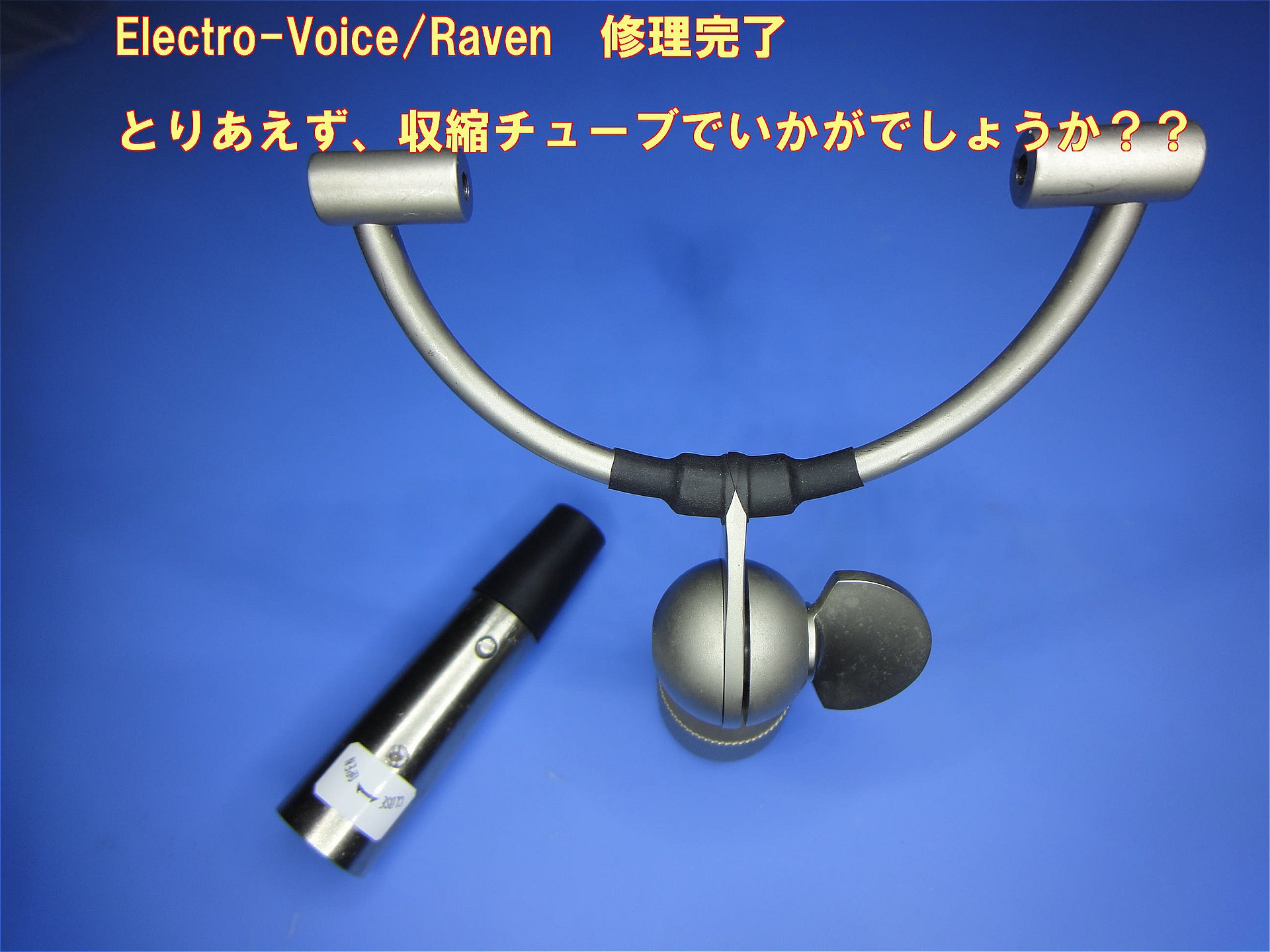

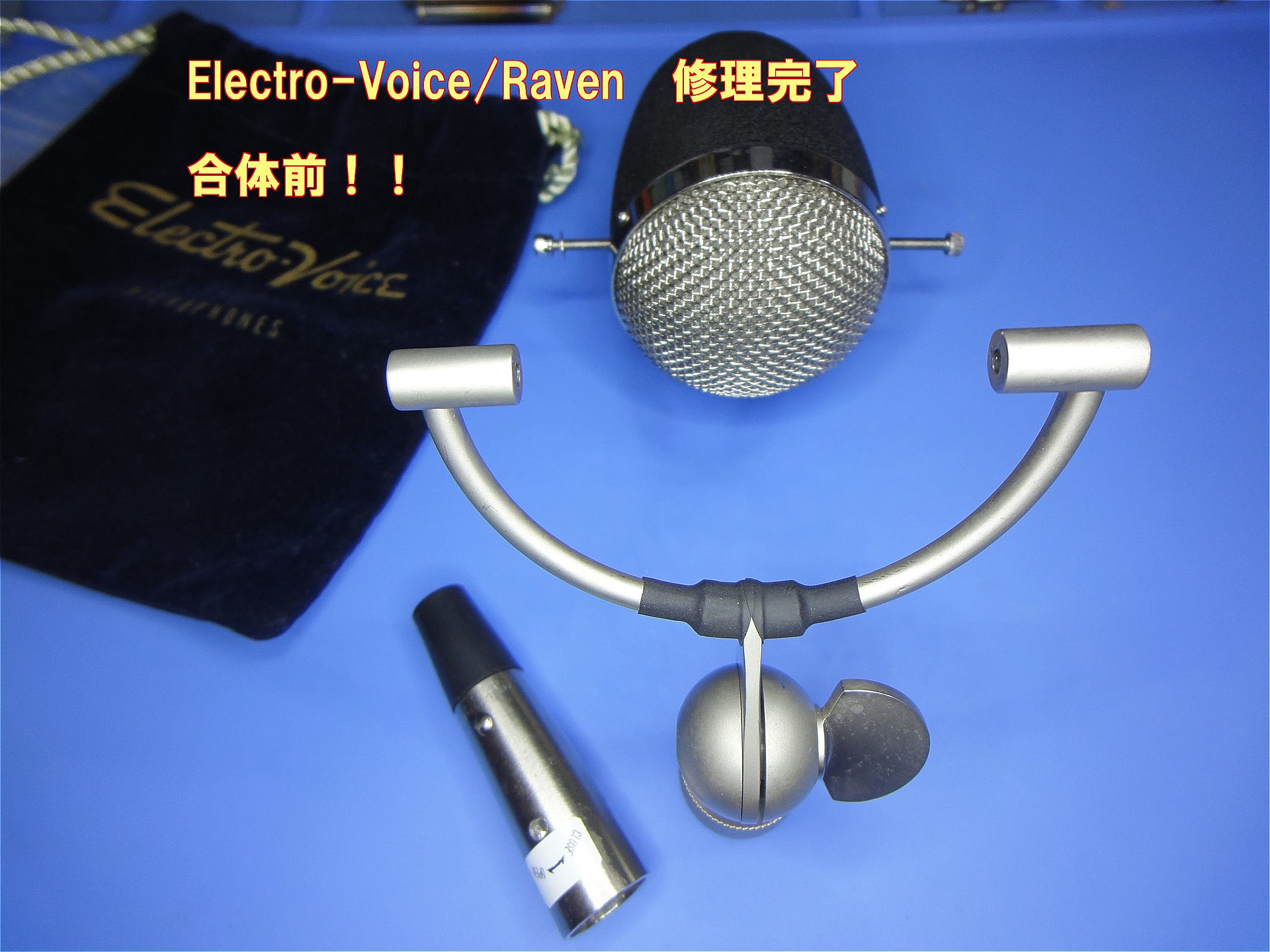

Electro-Voice/Raven　破断面修理の備忘録

マイク・ボディーとの合体

【210318-191133.jpg : 438.5KB】

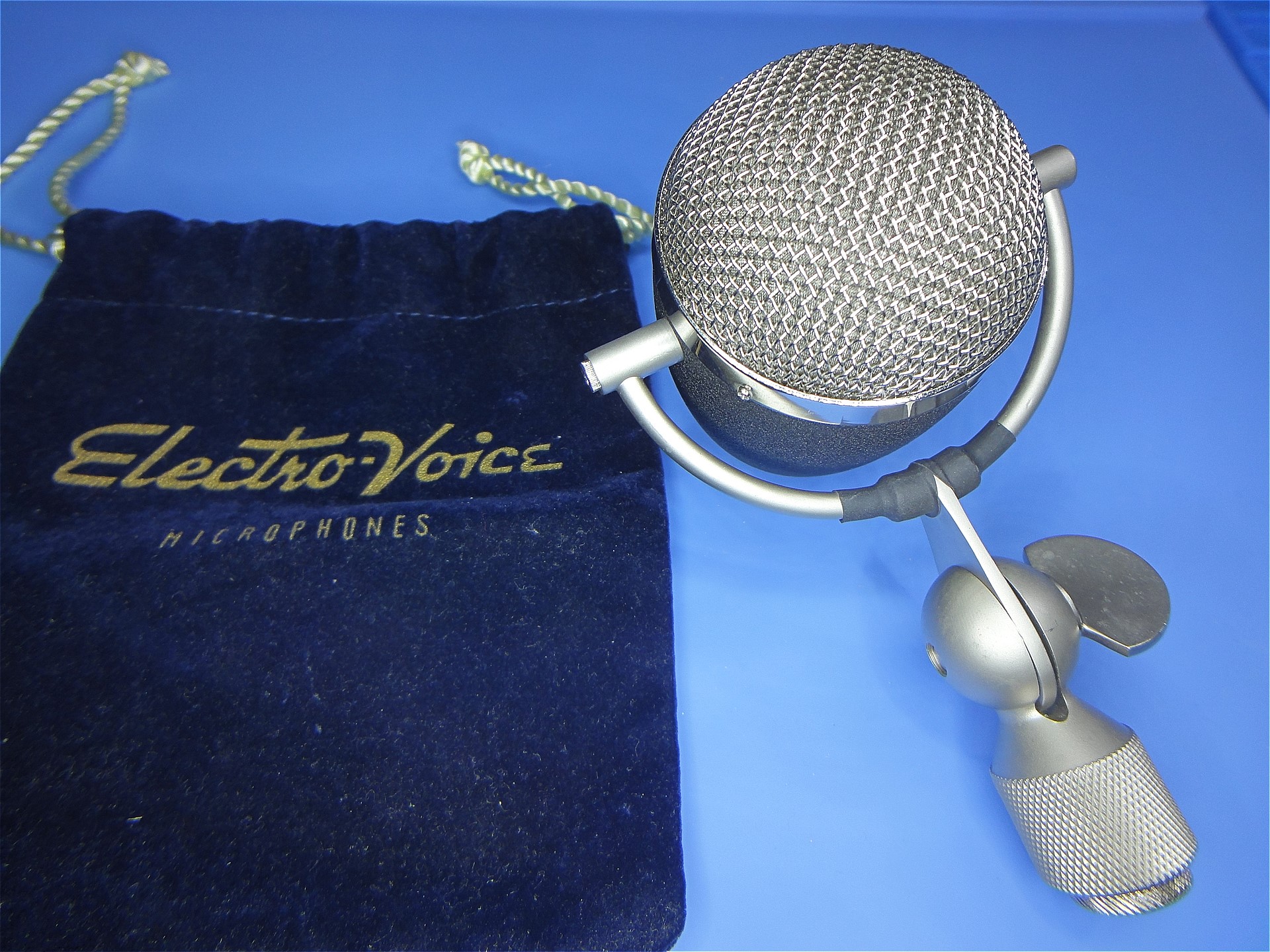

【210318-192439.jpg : 0.7MB】


	【1497】番外編　SWITCHCRAFT製キャノンプラグ

JF1DHM - 21/3/18(木) 21:20 -

引用なし

パスワード

～添付ファイル～

・名前	： 210318-030852.jpg
・サイズ	： 411.4KB

～添付ファイル～

・名前	： 210318-031012.jpg
・サイズ	： 396.5KB

～添付ファイル～

・名前	： 210318-031117.jpg
・サイズ	： 441.2KB

～添付ファイル～

・名前	： 210318-031304.jpg
・サイズ	： 407.4KB

～添付ファイル～

・名前	： 210318-031351.jpg
・サイズ	： 359.4KB

～添付ファイル～

・名前	： 210318-031509.jpg
・サイズ	： 424.5KB

～添付ファイル～

・名前	： 210318-033851.jpg
・サイズ	： 486.0KB

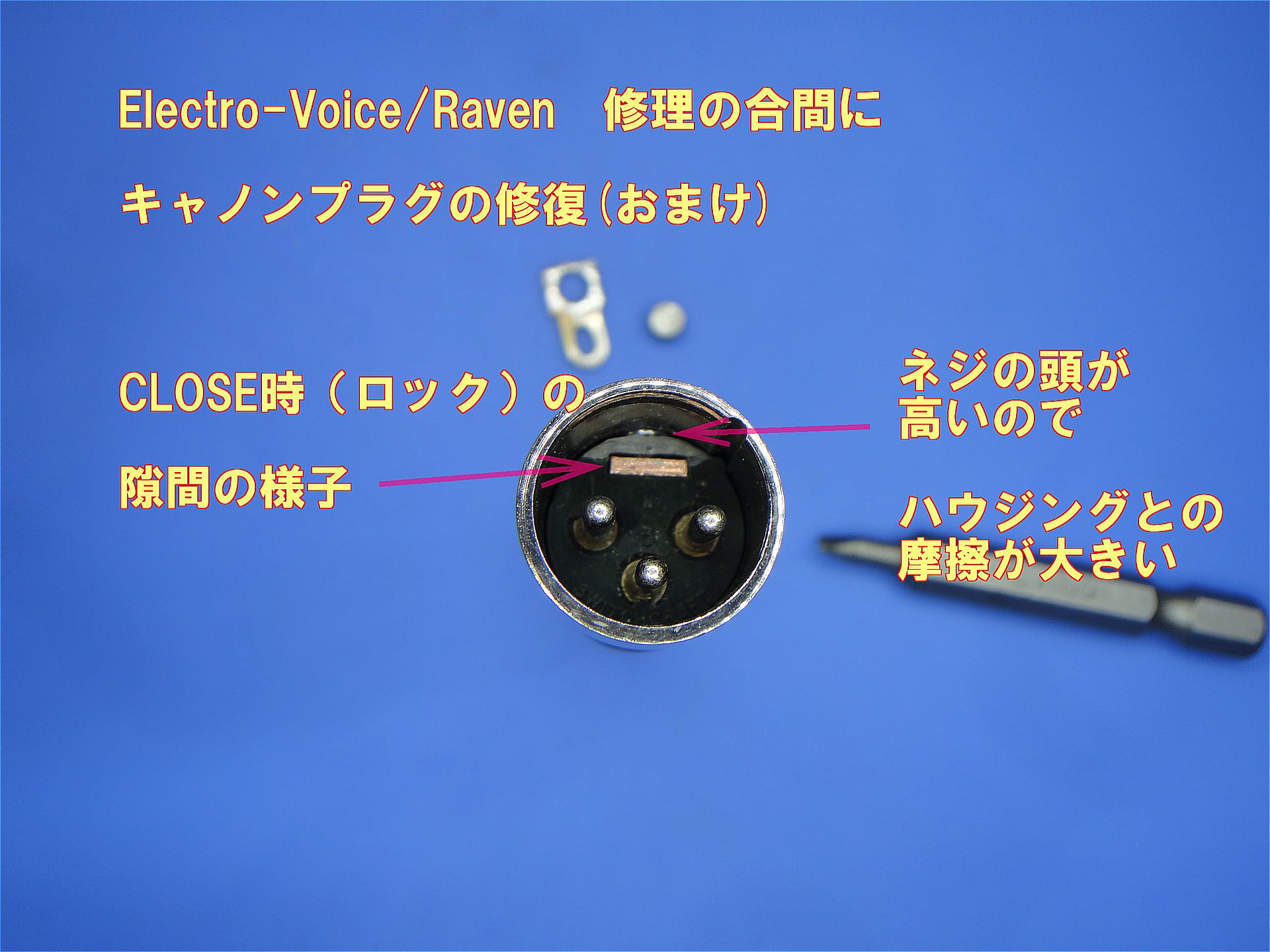

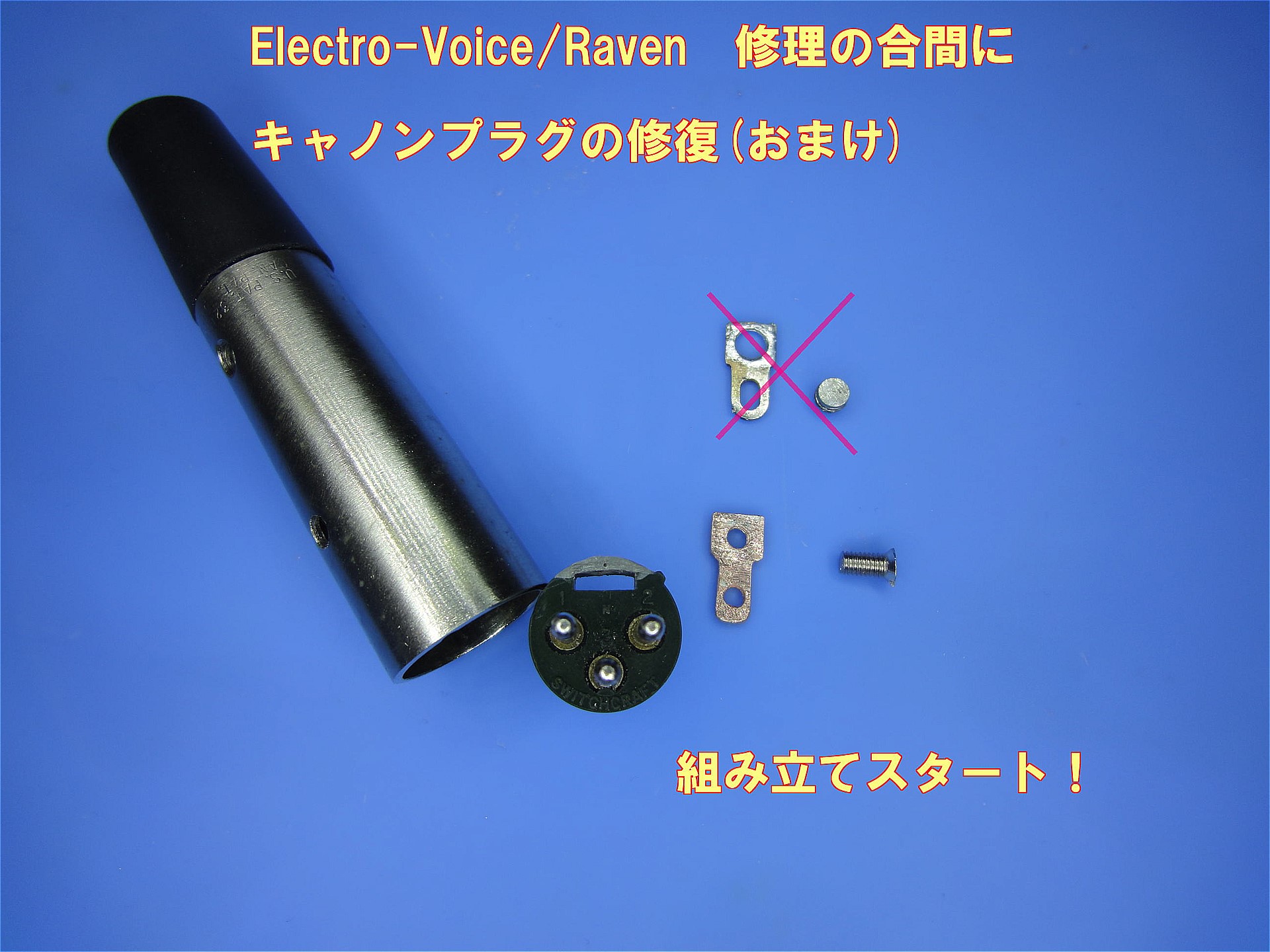

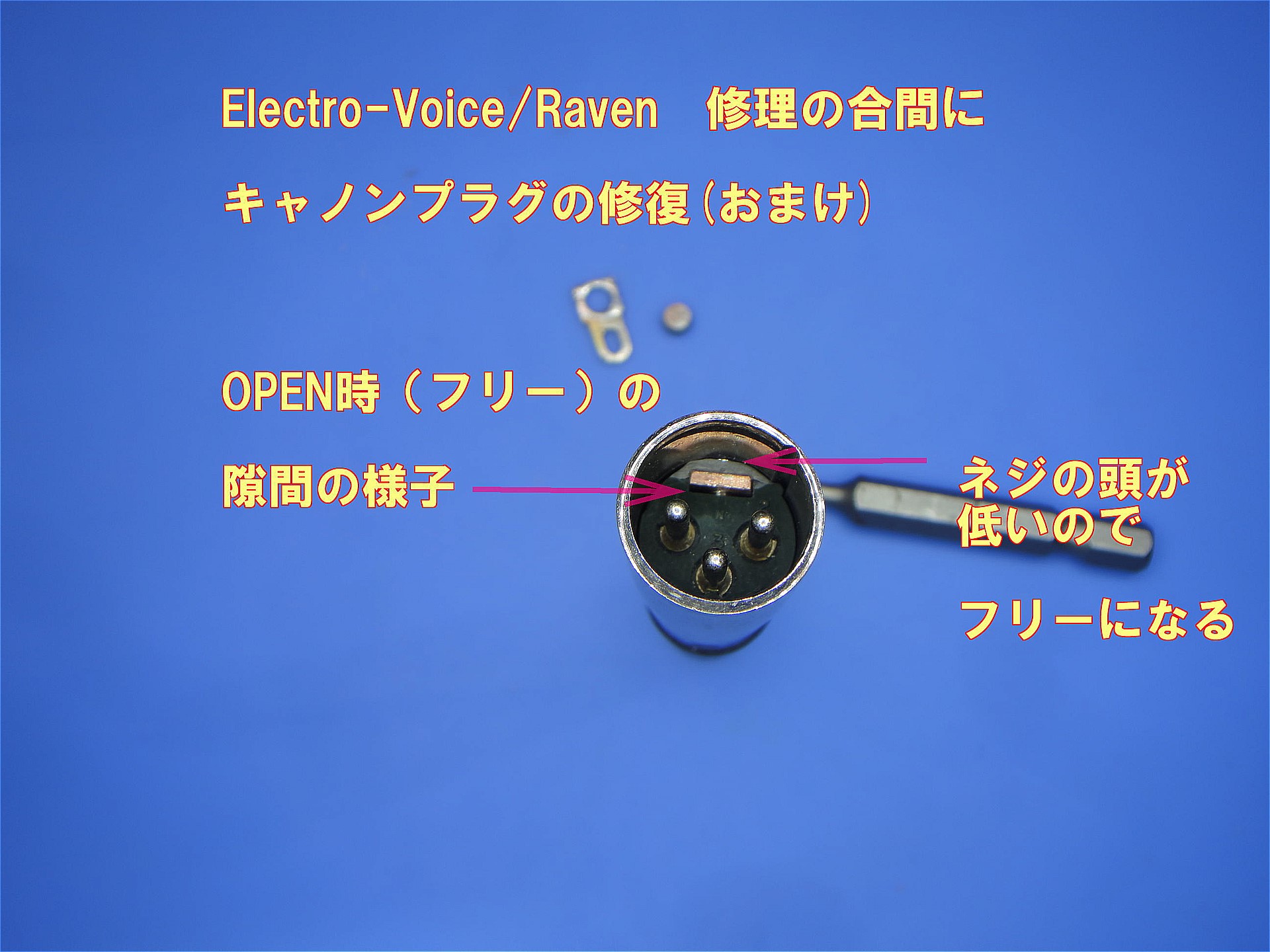

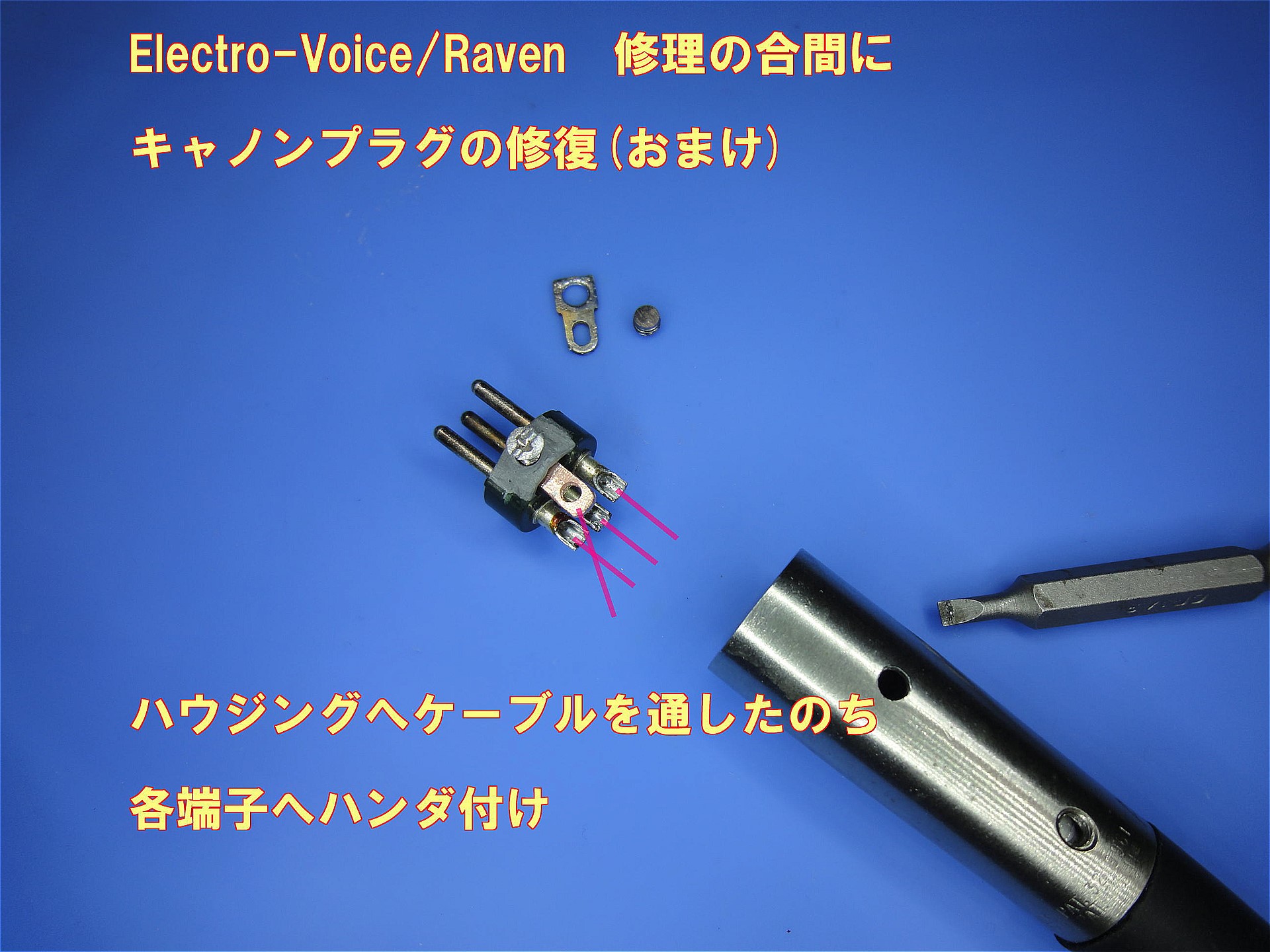

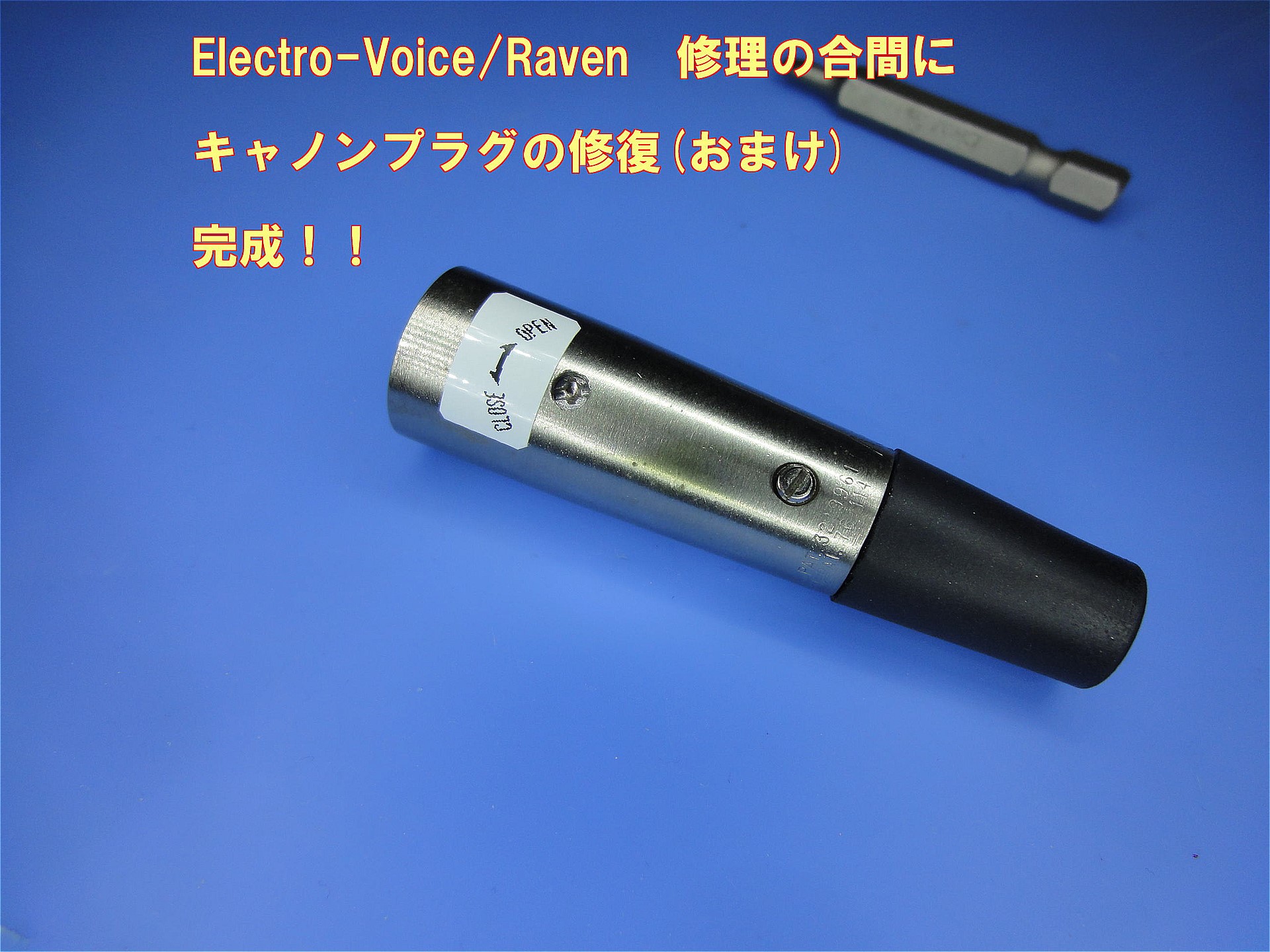

壊れたキャノンプラグ（SWITCHCRAFT A3M）の修復が済んだので

組み立てを完全図解(笑)

なぜ、ネジを右に回すとOPENなのか

わっかるかな～♪

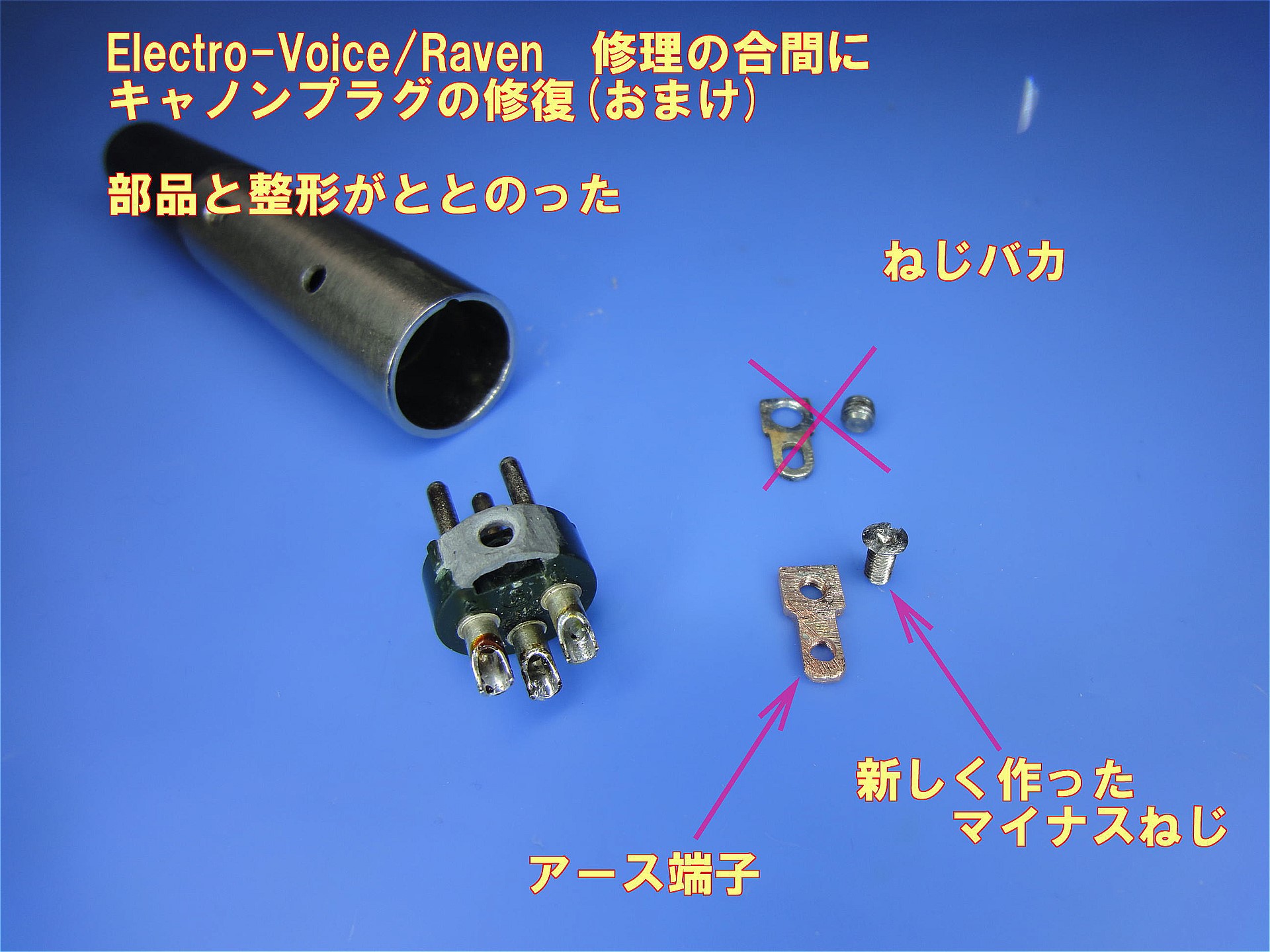

【210318-030852.jpg : 411.4KB】

【210318-031012.jpg : 396.5KB】

【210318-031117.jpg : 441.2KB】

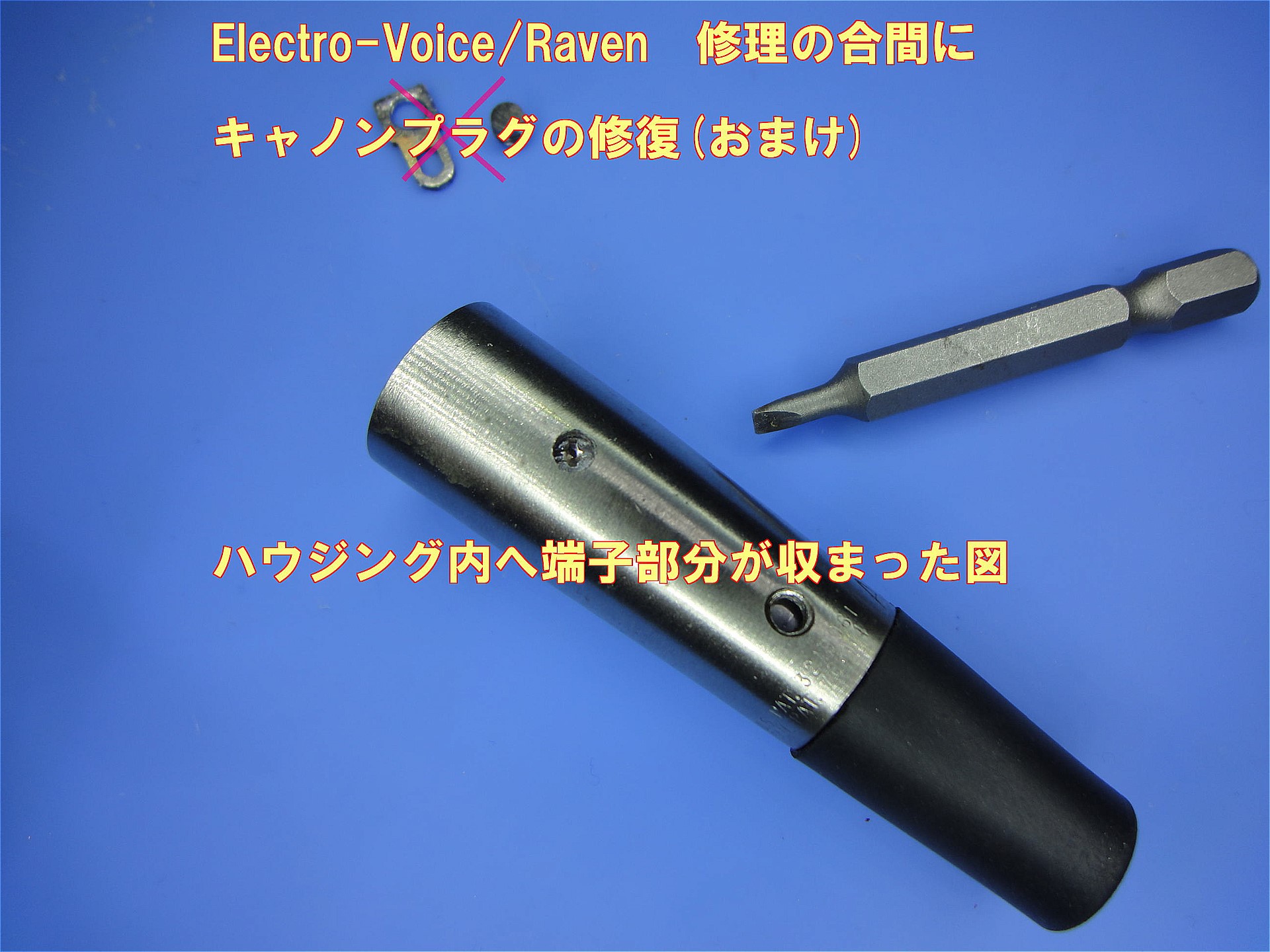

【210318-031304.jpg : 407.4KB】

【210318-031351.jpg : 359.4KB】

【210318-031509.jpg : 424.5KB】

【210318-033851.jpg : 486.0KB】


	【1499】感想

JF1VHX - 21/3/19(金) 9:32 -


	引用なし

	パスワード

うーん
修理も超念入りだが
このスレッド作りも、同じくらい凝ってる
脱帽


	【1504】Re: 感謝、感謝です。:Electro-Voice/Rav...

JK1ADX - 21/3/21(日) 21:49 -


	引用なし

	パスワード

▼JF1DHMさん：

DHMさん
難しい修理をして頂きありがとうございました。
プロの仕事を見せて頂きました。
完璧です。またCannon コネクターの修理もやっていただきこれでXLRの配線になり
ベリンガーにつなぐことが出来，音も完璧です。ノイズが少なくなったように感じます。
マイク自身の特性が中低音に偏っていますので，後はリグの通過帯域を調整して
好みの音にしたいと思っています。このマイクは元々ボーカル用に作られたようです。いずれにしてもこれでHFの運用をしてみたいと思っています。
斎藤さんのスキルに感謝です。
森崎/JK1ADX


	【1509】お楽しみください

JF1DHM - 21/3/23(火) 21:27 -


	引用なし

	パスワード

▼JK1ADXさん：
お役に立てば　うれしいです。

今回、2mmの芯とJB-Weldですが

万が一　再び壊れたら、3mmの芯で再修理しま～す(笑)

DHM's 斉藤
