▼ 【1266】Delta loop！ JF1VHX 20/12/8(火) 9:28 [添付][未読]
【1272】Delta loop！調整後 JF1VHX 20/12/10(木) 11:14 [添付][未読]
【1275】Re:Delta loop！調整後 JR1OBC 20/12/10(木) 16:55 [未読]
【1277】標高500g JF1VHX 20/12/10(木) 17:31 [未読]
【1276】Qマッチ調整 JF1VHX 20/12/10(木) 17:24 [添付][未読]
【1266】Delta loop！
 JF1VHX  - 20/12/8(火) 9:28 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： deltaloop.jpg
・サイズ ： 32.0KB

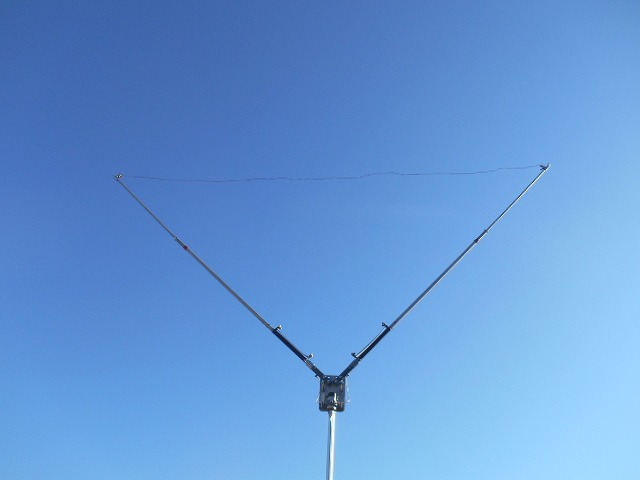

   はじめてデルタループANTをつくりました。6mです。
といっても7MHzのバンザイANTのエレメントを縮めて（1.8mx2）、目玉クリップで2.4m銅線を渡しただけです。
銅線はジャンクのトロイダルコア・コイル（ラインフィルター）から回収したものなので、少し波打ってます。形は正三角形ではなく、二等辺三角形です。
製作時間30分のインスタントANT。
OBC局のレポートでは、常設のHB9CVより5dBちがうだけということです。
インピーダンスは理論通り110オーム程度でした。
3C-2Vで1m（1.5mx0.67）のQマッチを作りましたが、インピーダンスが下がり過ぎました。要調整。
VHX

添付画像
【deltaloop.jpg : 32.0KB】
<Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:83.0) Gecko/20100101 Firefox/83.0＠h175-177-040-189.catv02.itscom.jp>
【1272】Delta loop！調整後
 JF1VHX  - 20/12/10(木) 11:14 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： DL07.jpg
・サイズ ： 86.5KB
   6mのデルタループを調整し直しました。
先週、所期の性能がでなかったのは接触不良が原因だったようです。
V型ANTのエレメント先端を磨いて腐食を除去し、ナガラの魔法の軟膏を塗りました。
インピーダンスは58オームほどで、Qマッチもまずまずうまく行っているようです。

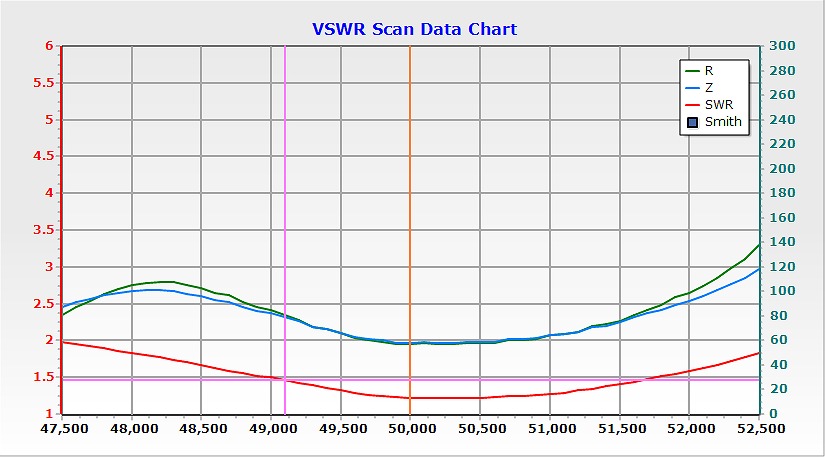

結果、グラフのような性能になっています。
50-51の間がSWR1.2でかなりブロードで使い易そうです。
VHX

添付画像
【DL07.jpg : 86.5KB】
<Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:83.0) Gecko/20100101 Firefox/83.0＠h175-177-040-187.catv02.itscom.jp>
【1275】Re:Delta loop！調整後
 JR1OBC  - 20/12/10(木) 16:55 -
引用なし
パスワード
   ▼JF1VHXさん：
>ワンループだとかなり広帯域ですね。使い易そう。
ゲインはさて置き（1.5dBdくらい？）、シンプルで軽いから、高く上げとけば、結構飛ぶのではないでしょうか。ロケも良いから。
ウチからは7140では厳しいですが、６ｍなら全く問題ないですね。

私も２エレの作ります。目標は500ｇ。チョットづつ部品を手作りしてます。
<Mozilla/5.0 (Windows NT 10.0; WOW64; Trident/7.0; rv:11.0) like Gecko＠flh3-122-133-75-214.tky.mesh.ad.jp>
【1276】Qマッチ調整
 JF1VHX  - 20/12/10(木) 17:24 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： DL08.jpg
・サイズ ： 84.4KB

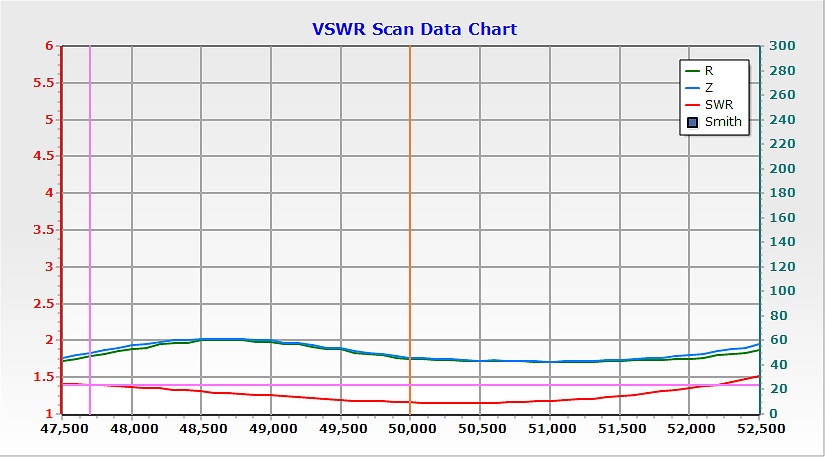

   Qマッチを少し短くし、SWRを下げました。
Qマッチもはじめて作りましたが、調整は面白いですね。
VHX

添付画像
【DL08.jpg : 84.4KB】
<Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:83.0) Gecko/20100101 Firefox/83.0＠h175-177-040-187.catv02.itscom.jp>
【1277】標高500g
 JF1VHX  - 20/12/10(木) 17:31 -
引用なし
パスワード
   OBCさん
明日の晩、またHB9CVと聞き比べして頂けるとありがたいです。

ただ作るだけでなく、500gに挑戦というのはいいですね。
VHX
<Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:83.0) Gecko/20100101 Firefox/83.0＠h175-177-040-187.catv02.itscom.jp>
