【765】1976年製高1中2 JF1VHX 20/5/27(水) 21:01

【766】upgrade JF1VHX 20/5/27(水) 21:57

【768】19歳　VHXのサンスポットは右肩上がり？ JF1DHM 20/5/28(木) 1:29

【769】工作意欲>QSO意欲 JF1VHX 20/5/28(木) 9:41

【770】52年間手持ちのチューブ JF1VHX 20/5/28(木) 10:08

【771】高1中2+クリコン JF1VHX 20/5/30(土) 8:49

【772】追加説明（チューニング・バリコン） JF1VHX 20/5/30(土) 19:20

【785】レタリングして完成 JF1VHX 20/6/6(土) 22:34

【786】クリコン JF1VHX 20/6/6(土) 22:51


	【765】1976年製高1中2

JF1VHX - 20/5/27(水) 21:01 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1347.jpg
・サイズ	： 74.2KB

～添付ファイル～

・名前	： DSCN1349.jpg
・サイズ	： 74.7KB

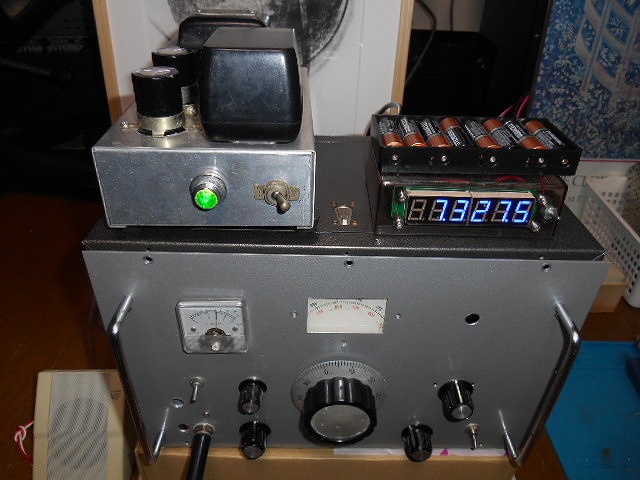

1976年に製作し、不動状態だった高1中2受信機をレストアしました。CRは全交換。
当時はこれにクリコンをつないで6mAMに出てました。

RF 6BA6--MIX 6BE6--IF 6BA6x2--AF&PA 6BM8 BFO 6AV6
といった標準的な構成です。

受信範囲は6950～7550KHz。発振はFETです。

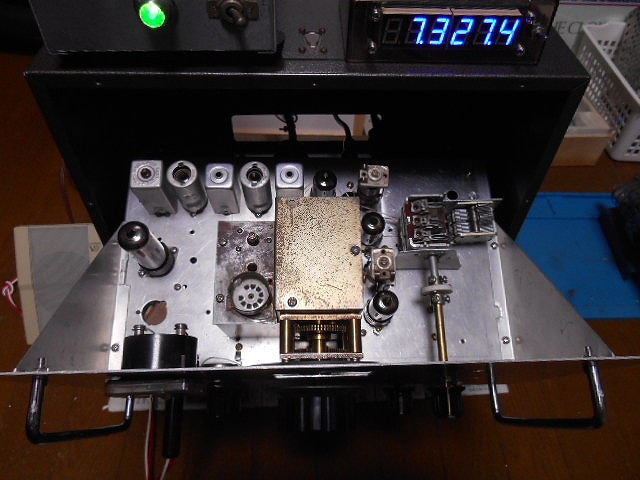

ダイヤル機構は当時は糸掛けでしたが、今回は八重洲のFL-100のVFOの筐体、減速ギア、LCを再利用しました。
電源もリキャップした他は、ほぼ当時のままです。

バッファ回路を介して中華製のカウンターを外付けしました。

エスカッチョン、LED照明等を取り付け、レタリングすれば、もっとましなlooksになるでしょう。
VHX

【DSCN1347.jpg : 74.2KB】

【DSCN1349.jpg : 74.7KB】


	【766】upgrade

JF1VHX - 20/5/27(水) 21:57 -


	引用なし

	パスワード

RFは6BA6から6AK5に差し替え。発振もせずゲインは格段に上がりました。


	【768】19歳　VHXのサンスポットは右肩上がり？

JF1DHM - 20/5/28(木) 1:29 -


	引用なし

	パスワード

▼JF1VHXさん：
>1976年に製作し、不動状態だった高1中2受信機をレストアしました。CRは全交換。
>当時はこれにクリコンをつないで6mAMに出てました。

1976年、、、私の記憶が確かなら。。19歳ですね。
大学在学中もVHXのサンスポットは高かったのでしょうか？？
大学との縁も薄れる今日この頃ですが(笑)
VHXのサンスポットは上昇中！！

同年のDHM　仕事・徹夜・遊び。。。いろいろと忙しかった記憶
毎年、中原区の文化イベントにはアマチュア無線の地域クラブとして
無線屋さんの顔に戻っていたなぁ～


	【769】工作意欲>QSO意欲

JF1VHX - 20/5/28(木) 9:41 -


	引用なし

	パスワード

この高1中2の製作は1975年だったかもしれません。18歳です。

小6のときに作った2バンドの5球スーパーを高校2年のときに解体して、別のシャーシで7メガ帯の中2受信機（6m用の親受信機）に作り直し、さらに大学入学した夏休みに、タイマイはたいて買ったIdealのケースに組み替えました。なので3代目です。

当時、青森県八戸市に2，3軒あったパーツ屋で買った電源トランス、Sメーター（高かった!）、TRIOのコイルは初代から継承してきた部品です。

差し替えた6AK5は小6のときに近所のOMから頂戴した真空管の一部です。こういう貴重なもらい物って、何十年経っても忘れないですね。

残念ながらこのRX製作後に、無線熱は急速に低下しました。


	【770】52年間手持ちのチューブ

JF1VHX - 20/5/28(木) 10:08 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN5743.jpg
・サイズ	： 63.6KB

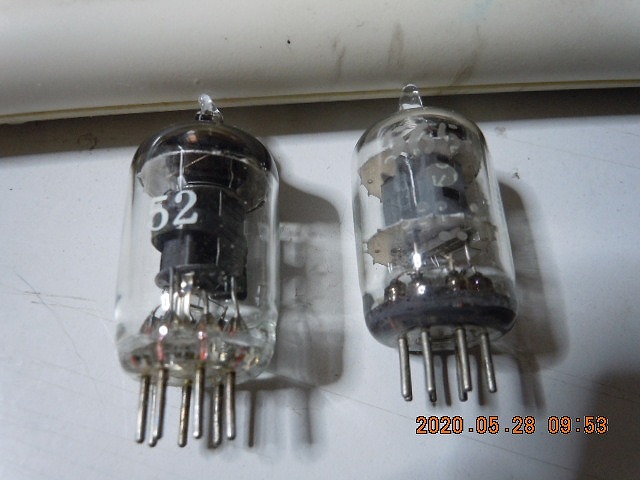

小6のときに近所のOMにもらった真空管の一部です。

右は6AK5のミリタリー版5654で、大して珍しくありません。

左は52と記されているだけの、未だに正体不明の真空管。
そのOMさんから「6BA6や6BD6と互換だよ」と言われて、5球スーパーの中間増幅に使っていました。
ご覧のように6AK5と同じ大きさです。内部構造は6BA6とはまったく異なります。
その後も、同じ真空管には出会っていません。唯一の所蔵品。

【DSCN5743.jpg : 63.6KB】


	【771】高1中2+クリコン

JF1VHX - 20/5/30(土) 8:49 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1351.jpg
・サイズ	： 76.2KB

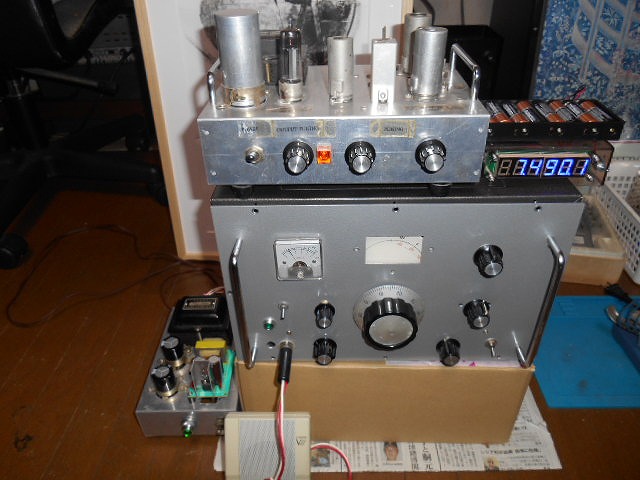

6mのクリコン（12AT7x2+6J6+5M-K9）を載せました。アナクロの極致！
FETのVFOを動かすDC電源は、安物のSW電源がいろいろ悪さをするので、ちゃんとしたトランス式電源を作って、交換しました。

【DSCN1351.jpg : 76.2KB】


	【772】追加説明（チューニング・バリコン）

JF1VHX - 20/5/30(土) 19:20 -


	引用なし

	パスワード

ANTおよびRFコイルは3.5-10MHzをカバーします。2つのチューニングバリコンのうち、左のチューニング・バリコンはFM用で、カバー範囲は1MHzほどです。
右のバリコンは容量追加用です。トリマーでもキャパシターでもいいのですが、余っているエア・バリコンを活用しました。

今日、IF段の2本の6BA6を手持ちに沢山ある新品!の6BH6に差し替えてみましたが、感度も内部雑音も大して変わらない感じです。ヒーター電流が半分の0.15Aなので、少し省エネになります。


	【785】レタリングして完成

JF1VHX - 20/6/6(土) 22:34 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN5750.jpg
・サイズ	： 73.1KB

～添付ファイル～

・名前	： CC1973.JPG
・サイズ	： 125.2KB

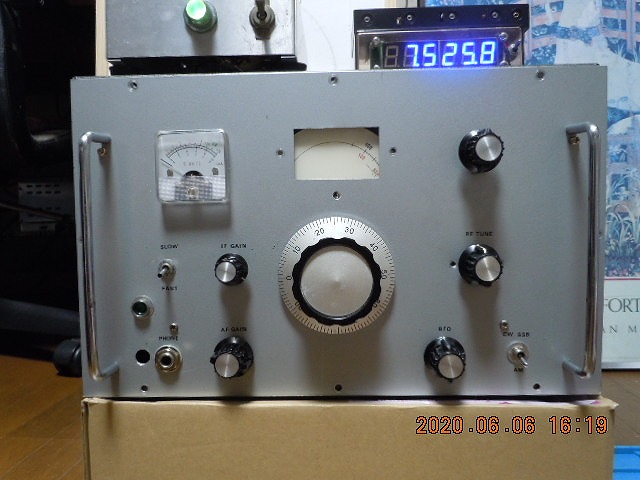

レタリングして一応完成。

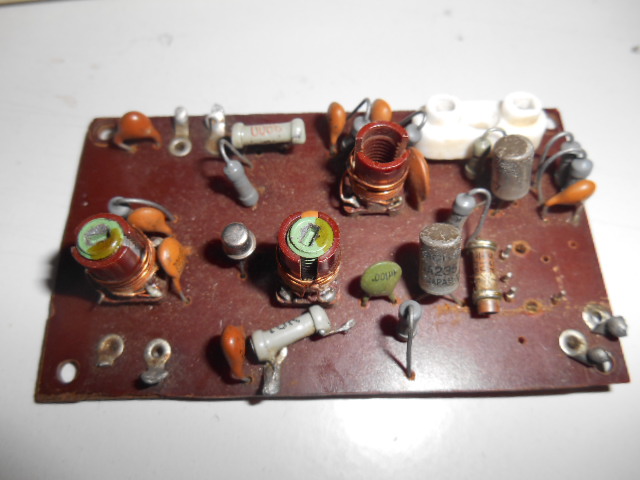

真空管だけでなくトランジスターも使ってた証拠に2枚目。
ゲルマ・トランジスタ3石のクリコンの基板（1973年製）。

【DSCN5750.jpg : 73.1KB】

【CC1973.JPG : 125.2KB】


	【786】クリコン

JF1VHX - 20/6/6(土) 22:51 -


	引用なし

	パスワード

コイルも手巻き。クリスタルは43MHz
RFは2SA240　MIXとOSCは2SA235x2
CはMURATA製
