デジタルモードのスレを始めてみます。

最初はDHMの紹介から。

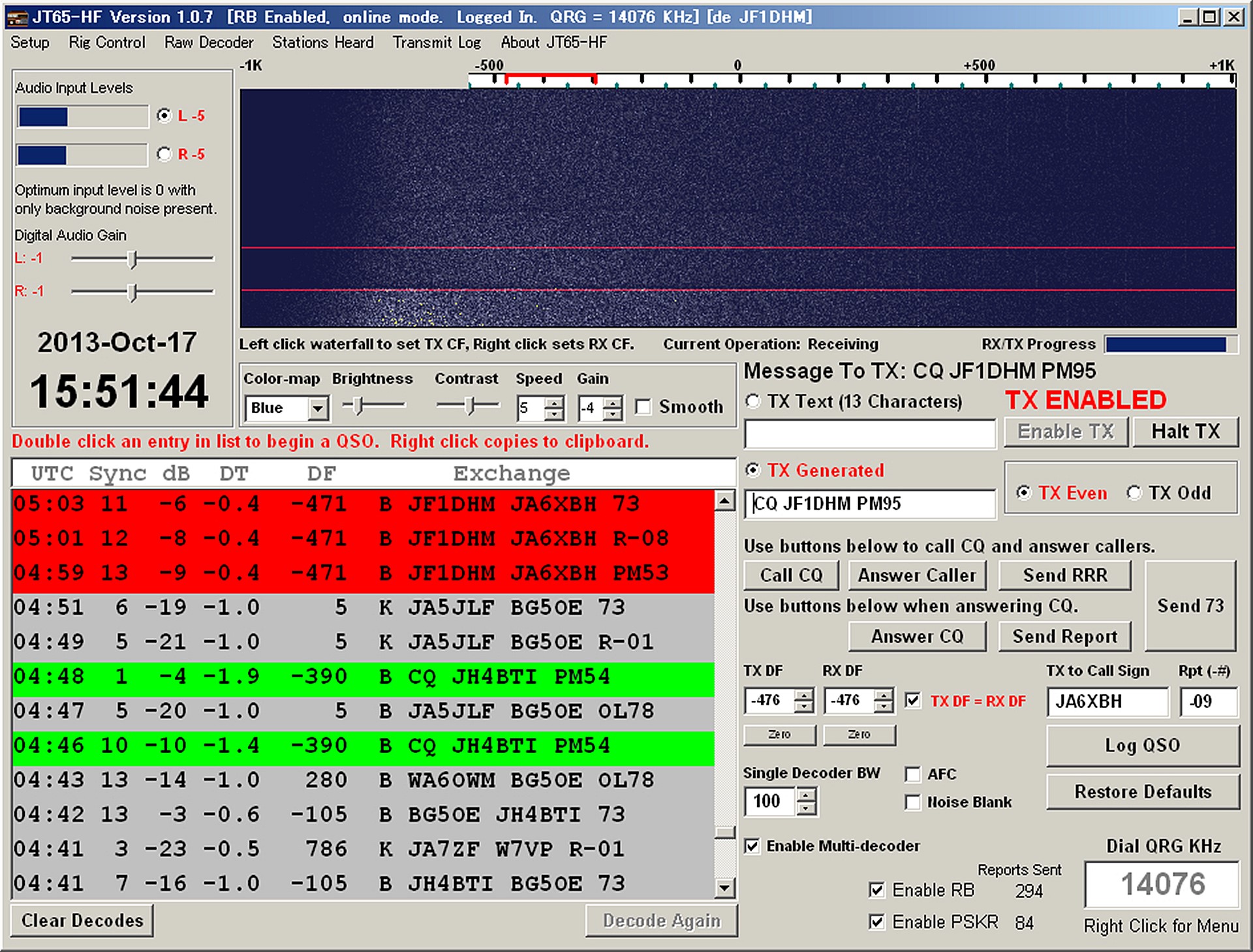

画像1は
　1st QSO の画面です(笑)
　2013年10月　14MHzのJT-65でした。

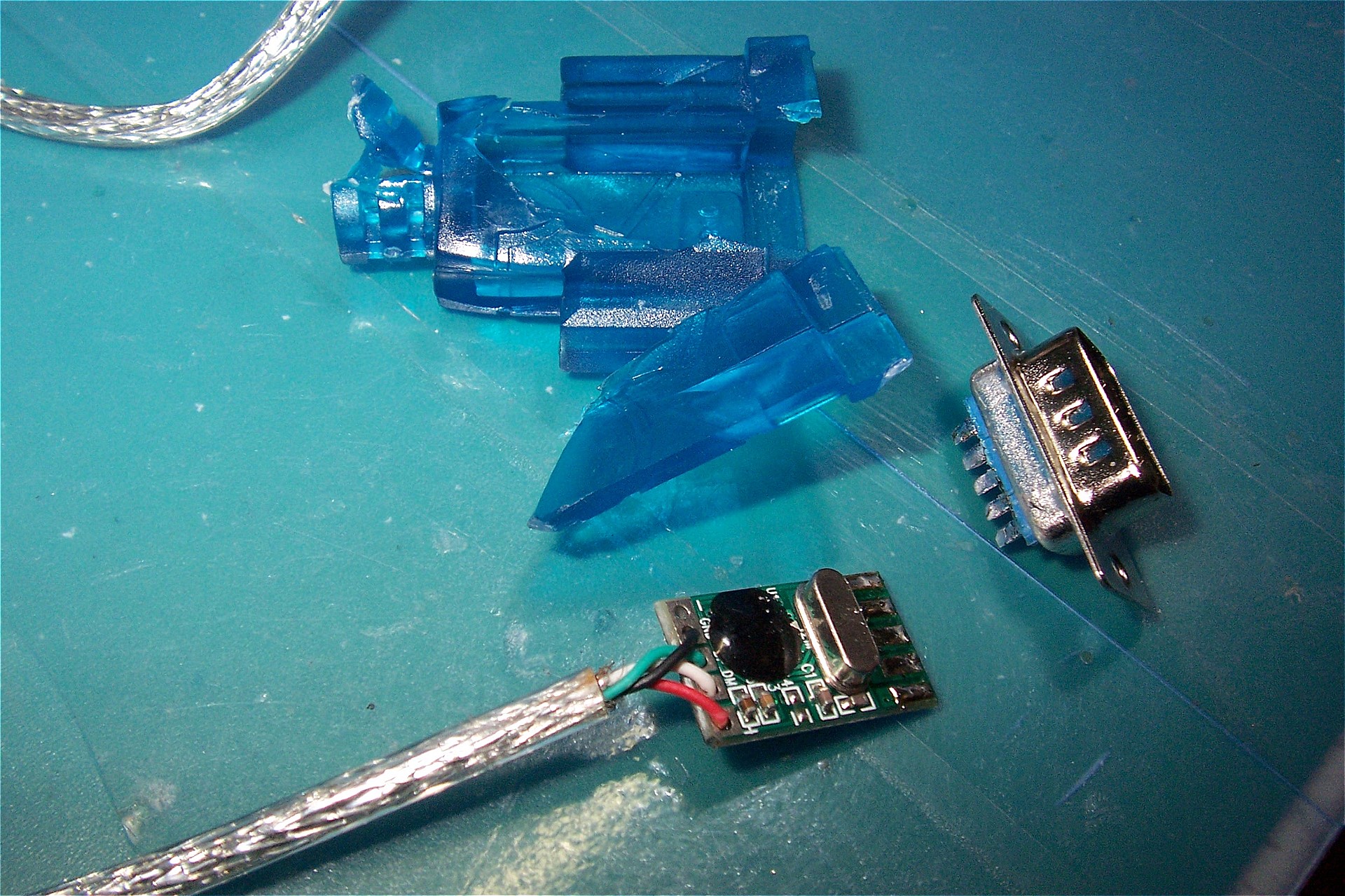

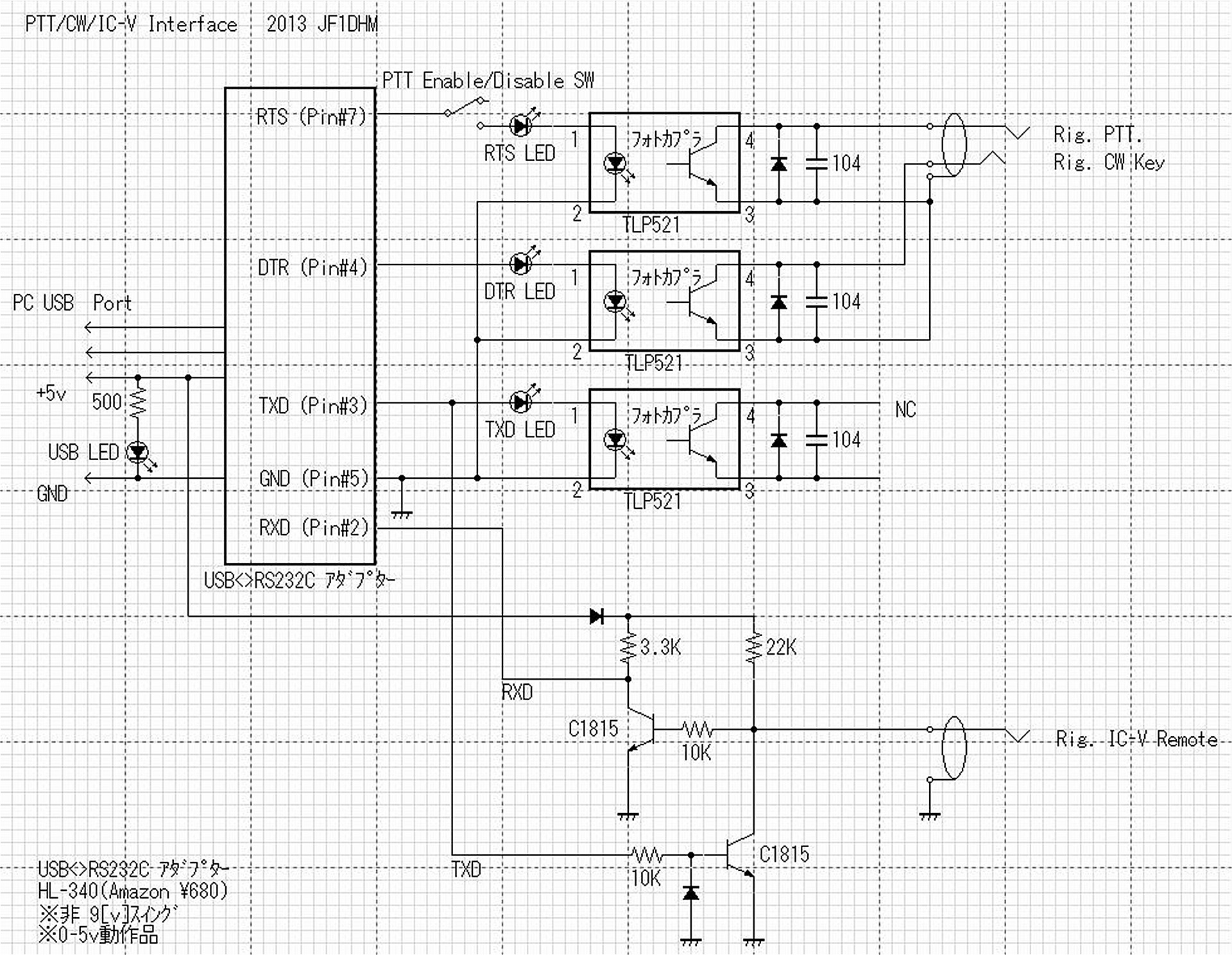

画像2は
　コントローラーの製作。市販のシリアルアダプターを分解して流用
　機能は２つ　＋　おまけ
　・USBでシリアル制御を行い　PTTをON/OFFする
　・ICOMのリグだったのでバンド切り替えなどを制御する
　・CWのキーイング…おまけ

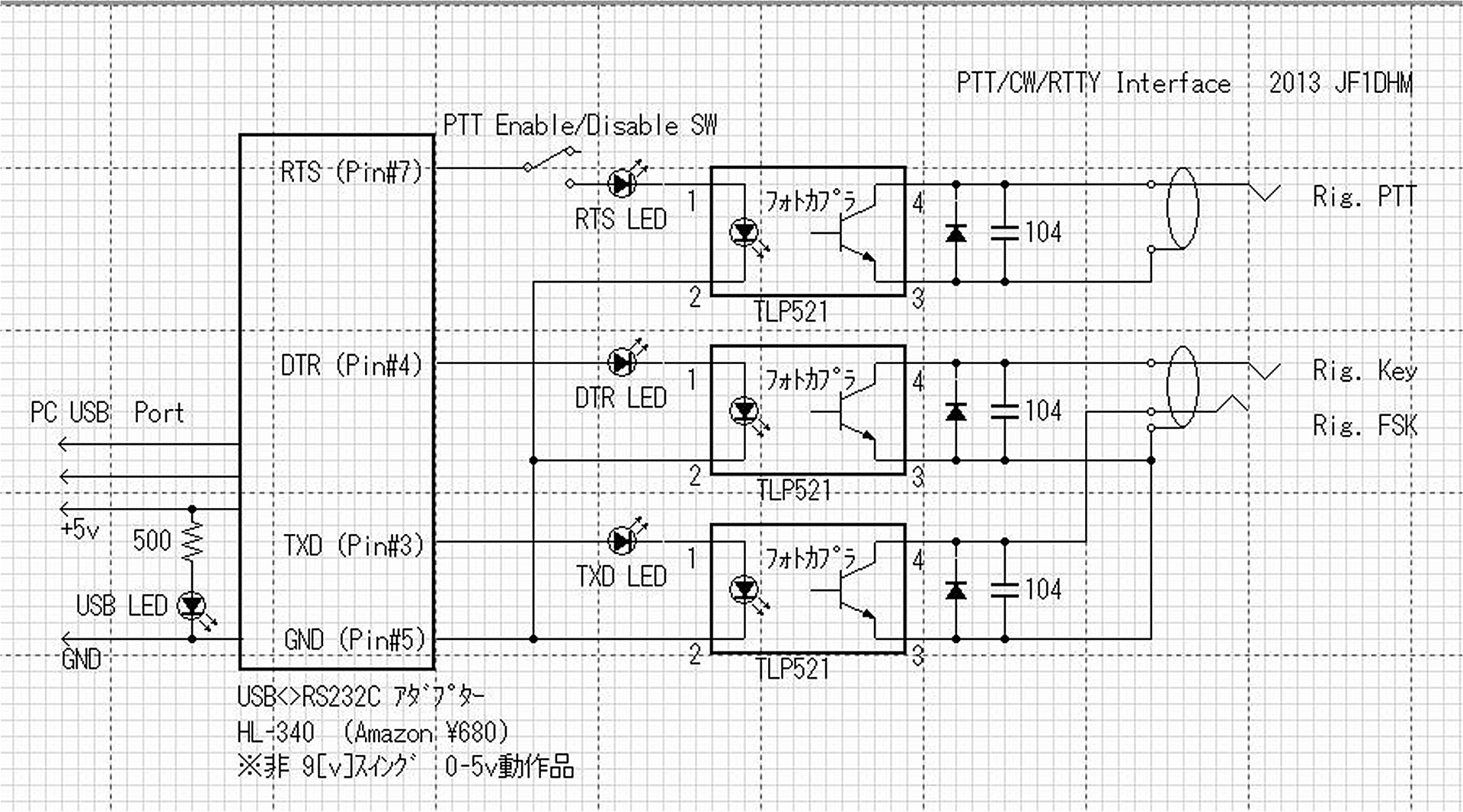

画像3は
　コントローラーの試作Ver.　回路図

画像4は
　ICOMリグの外部制御を加えた　コントローラーVer.#1　回路図

画像5は
　コントローラーVer#1の内部

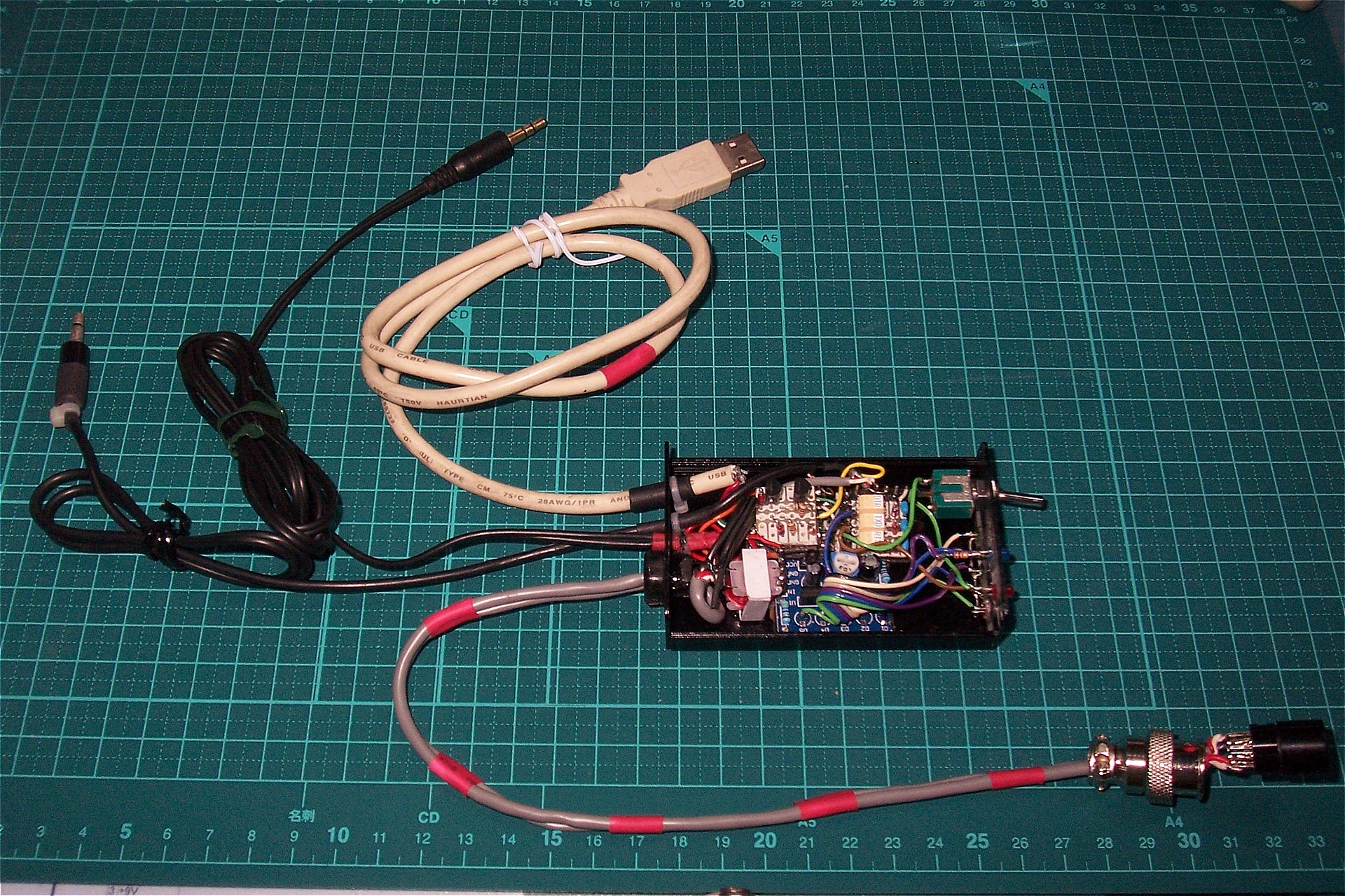

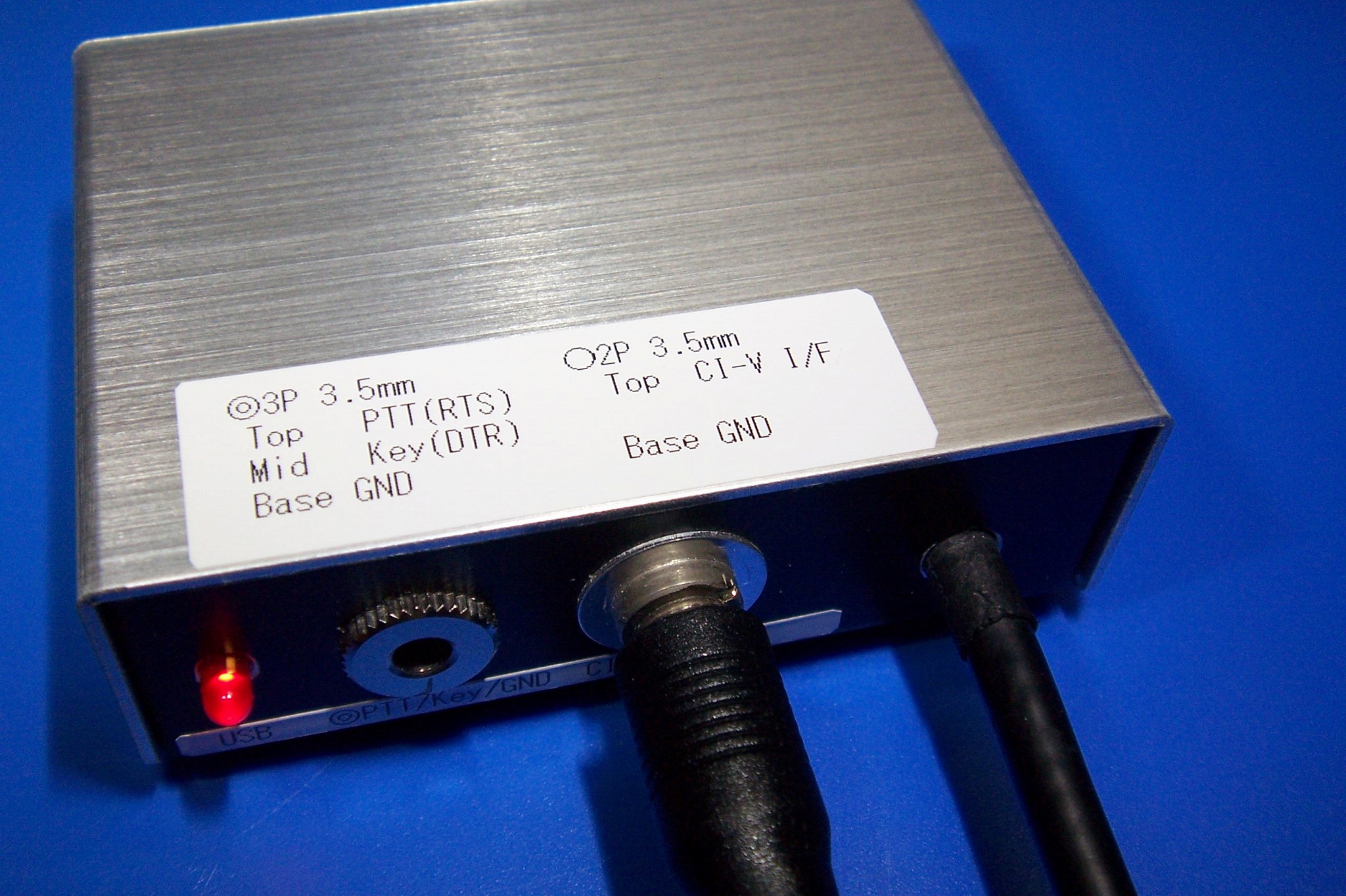

画像6は
　コントローラー背面の様子。
　そしてここには、重大な欠陥が潜んでいた！！

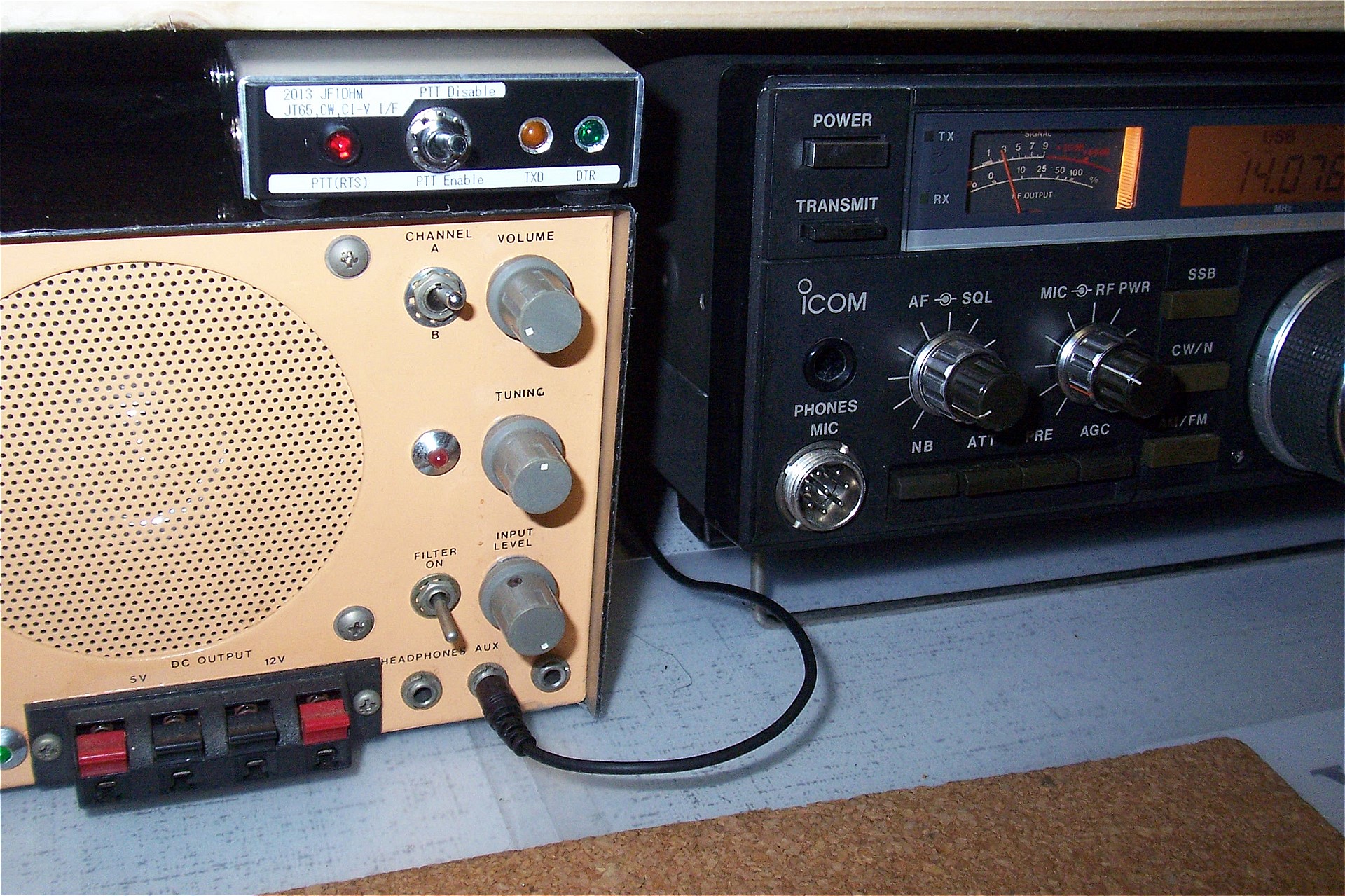

画像7は
　オペレーション時の様子

つづく。。。

【1ST_QSO.jpg : 0.7MB】

【130925-003721.jpg : 0.7MB】

【PTT_CONT_01.jpg : 0.5MB】

【PTT_CONT_02.jpg : 0.7MB】

【131002-124942.jpg : 0.7MB】

【131002-125044.jpg : 0.6MB】

【131002-150257.jpg : 0.8MB】


	【756】2013～2017年　JF1DHMの場合

JF1DHM - 20/5/24(日) 23:28 -

引用なし

パスワード

～添付ファイル～

・名前	： PTT_CONT_03.jpg
・サイズ	： 414.7KB

～添付ファイル～

・名前	： 170620-002131.jpg
・サイズ	： 1.0MB

～添付ファイル～

・名前	： 170620-002235.jpg
・サイズ	： 0.7MB

～添付ファイル～

・名前	： 200524-221020.jpg
・サイズ	： 291.4KB

～添付ファイル～

・名前	： 200524-220601.jpg
・サイズ	： 0.6MB

DHMの紹介　つづき

2013年　当時、JT-65では「小出力でキレイな電波」が一般的で
DHMもいくつか課題があった。
・リグへの音声信号レベルを管理したい
・コントローラーが時折、誤動作。。接触不良

もともと、コントローラーで操作できるのは　Killスイッチのみ
回り込みなどでコントローラーが誤作動して
リグが送信しっぱなしにならないように　強制的にPTTをOFFにするための
中央にあるスナップSW！

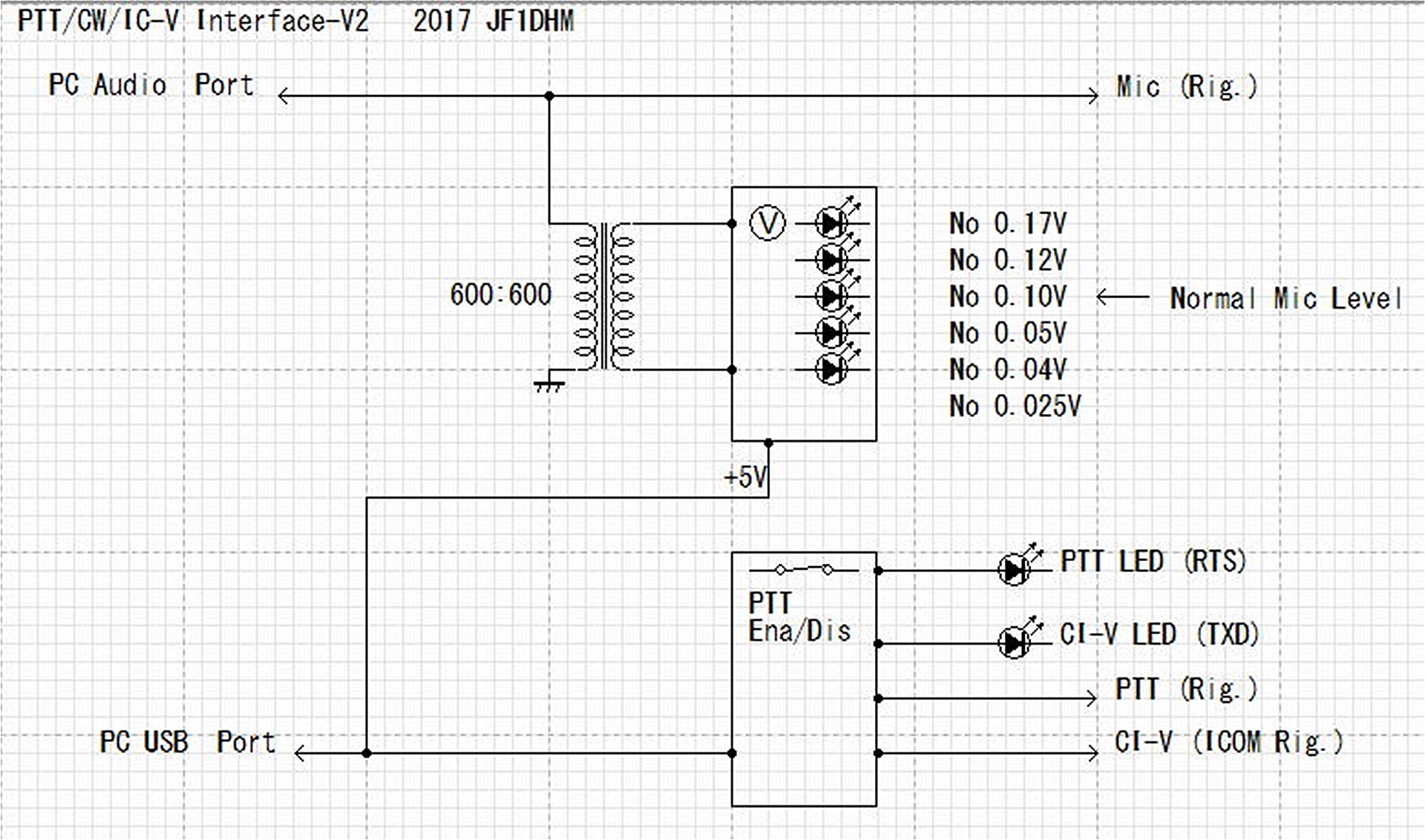

画像１は
　コントローラーVer.#2　回路図
　PTT制御、ICOMリグ制御の部分は変更なし。
　入力レベルを5ポイントのLEDで表示させる機能を持たせた

画像２は
　コントローラーVer.#2　全体の様子。　ケースも少し大きくした。
　大きく変わったのが、接触不良の原因だった。
　3.5mmステレオジャック方式をケーブル直付けに変更した。
　これにより回り込みも少なくなった。
　

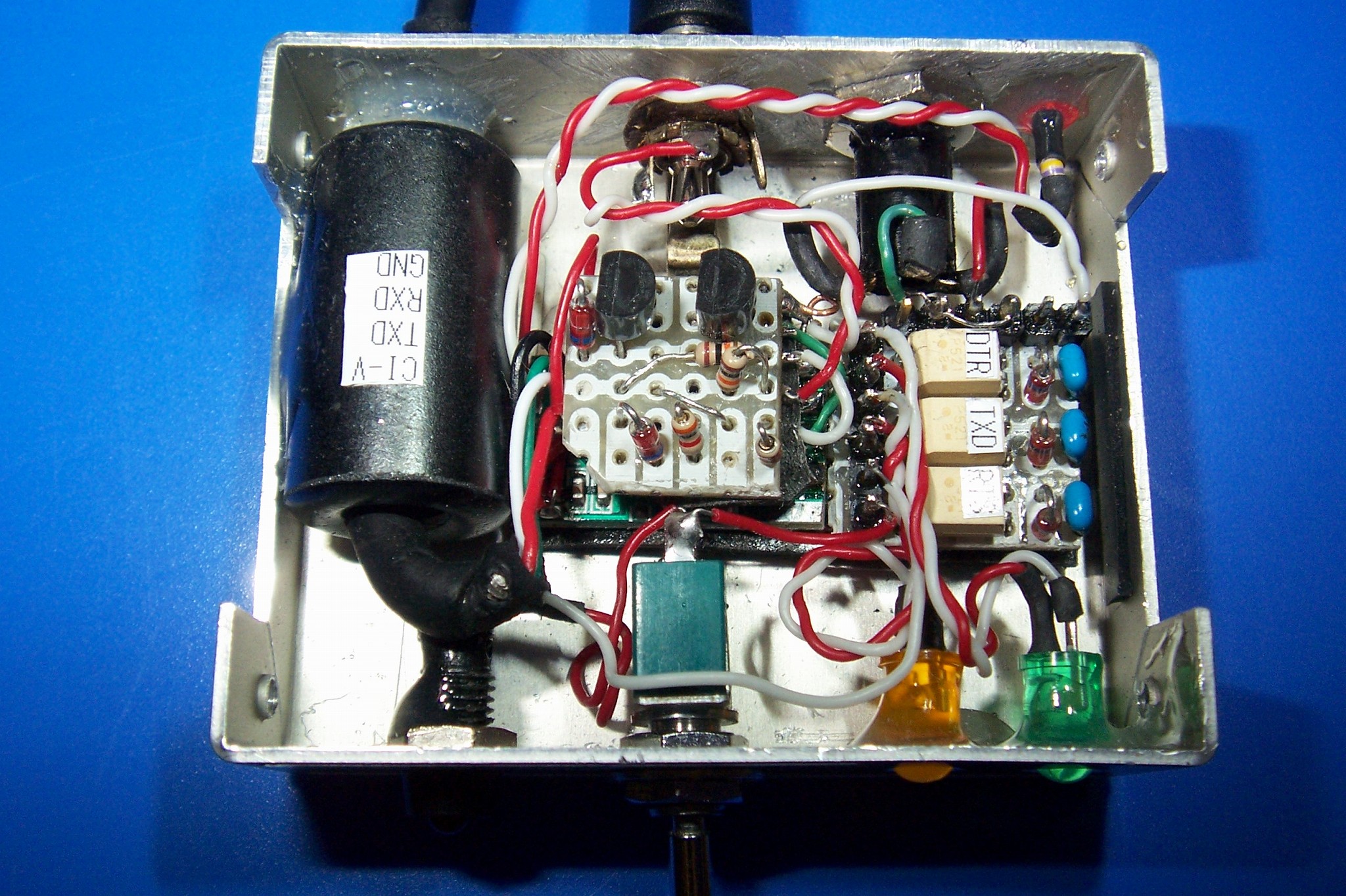

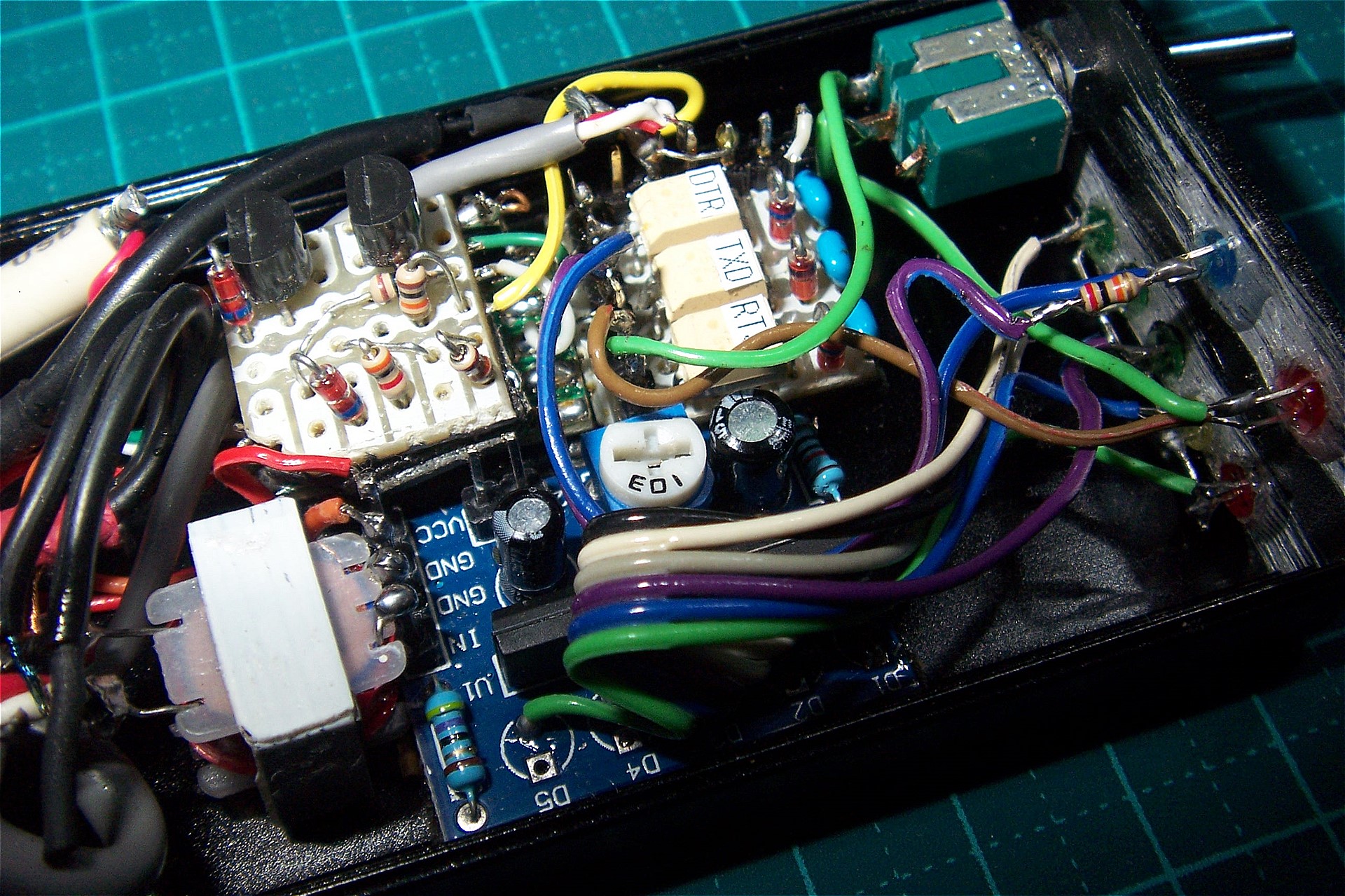

画像３は
　コントローラーVer.#2　内部の様子

画像４は
　送信中のコントローラーの光具合(笑)
　WSJT-Xソフトからの音声出力レベルを　緑LED　３個に調整しています
　Ver.#2では縦置き！

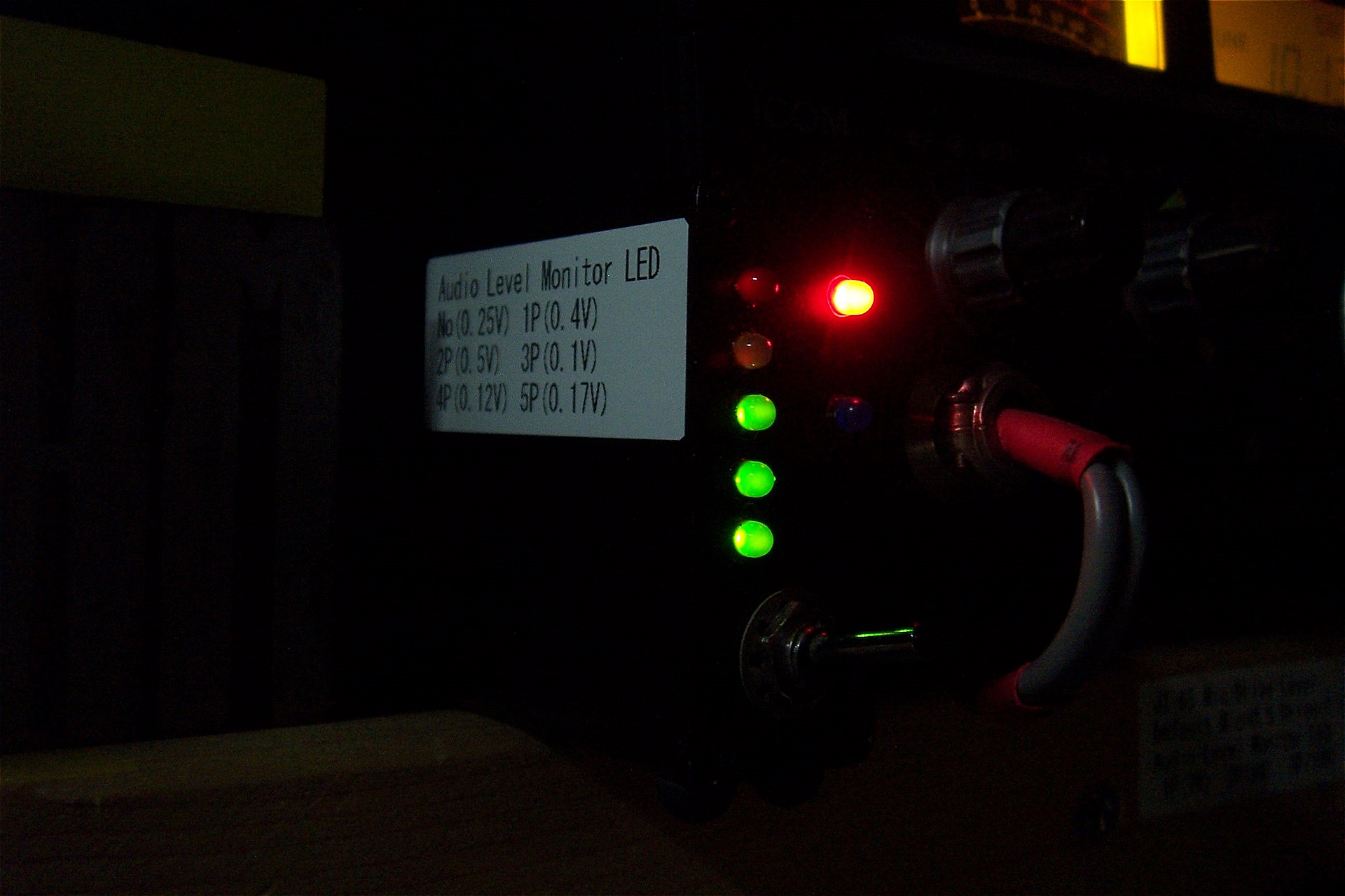

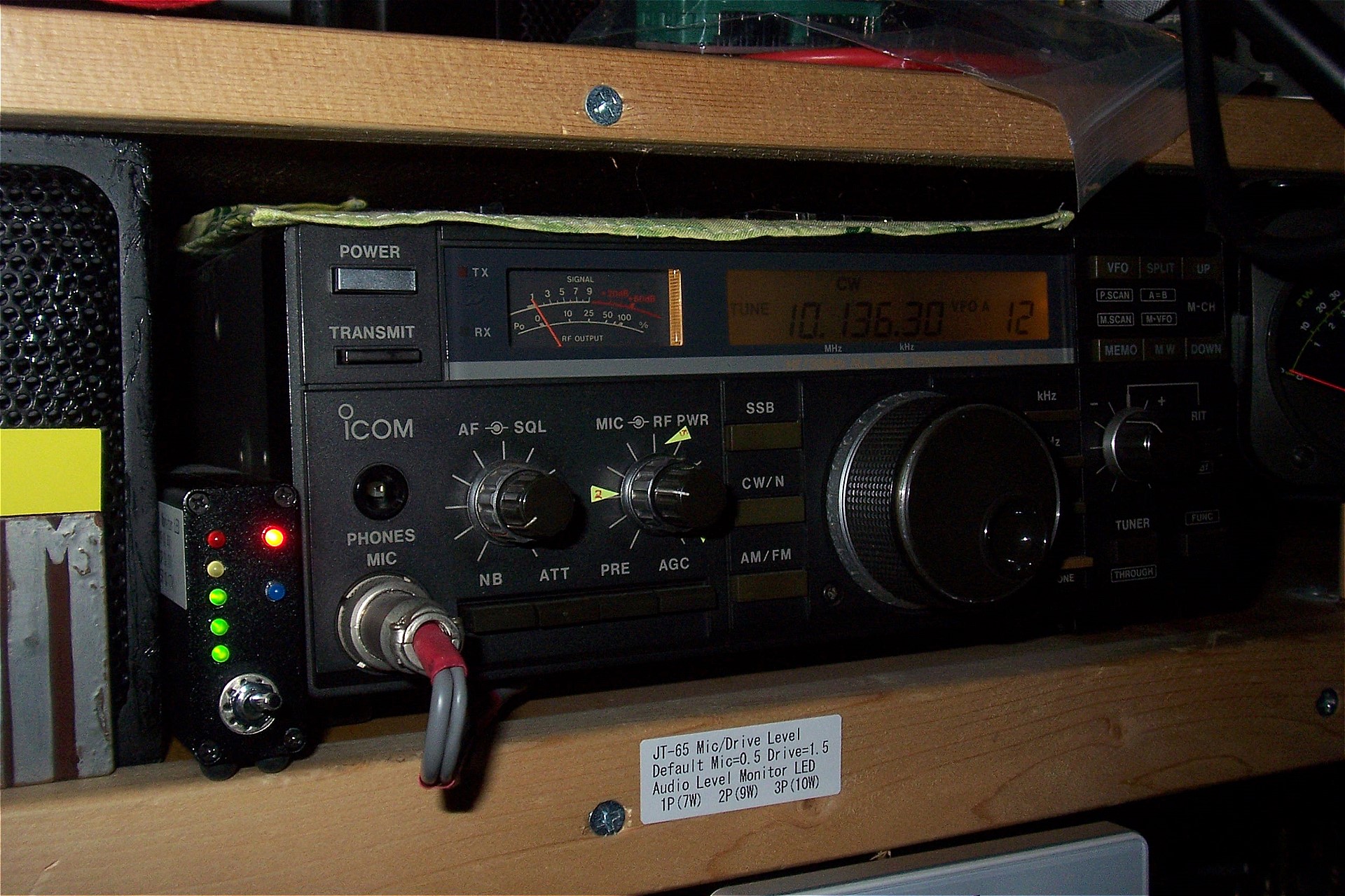

画像５は
　送信中の様子
　右列の赤ＬＥＤは送信で点灯
　右列の青ＬＥＤはシリアルデータ送信で点灯
　下段のＳＷは送信無効（PTT強制OFF）

モードはFT8に移行し、製作後３年目ですが快調です！

※リグのRF PWR のVr目盛りにマーキングしていますが
　２０W　５０W　１００W　出力の目安です(笑)
　普段は　10MHz　８０Wくらいで運用しています
