同軸ケーブルの外皮周囲に、さらに１重のシールドが施されたものを
ファラデーシールド同軸と呼ばれ、インターフェアやノイズ対策、
ビームパターン改善が期待される。 過去の経緯は※※文末へ
中華製品でなんとか作れないか考え、検索していたら
・固い２重シールドで かつ 低損失 かつ 細いケーブル
・銅の網線
・収縮チューブ
にたどり着いた。（※１４Ｍｈｚ、長さ２０ｍまでの使用を想定）

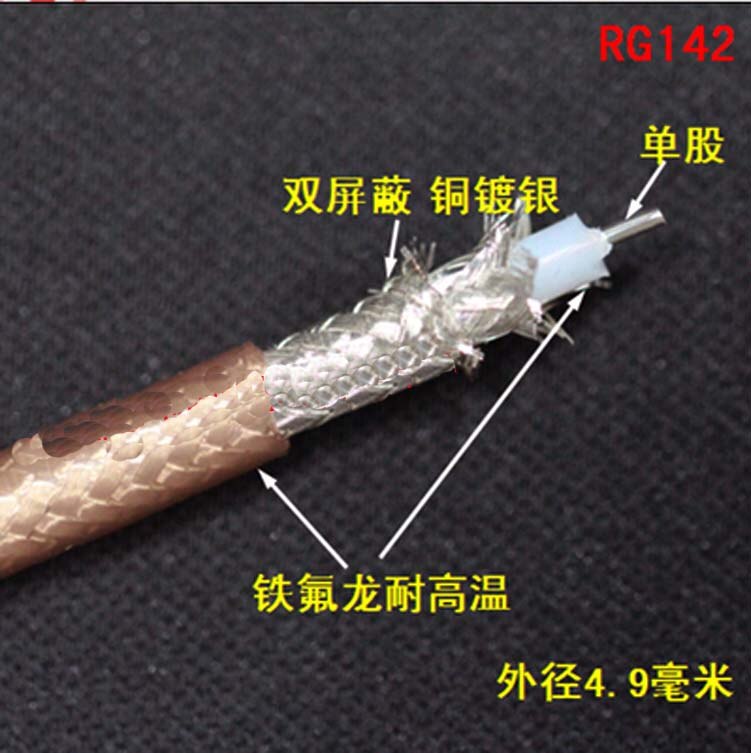

２重シールド同軸 ＲＧ１４２ ２０ｍ／６０ドル 約６５００円
（オヤイデだと１ｍ＠4600円するが、中華１ｍ＠325円と桁が違う）
＃画像１

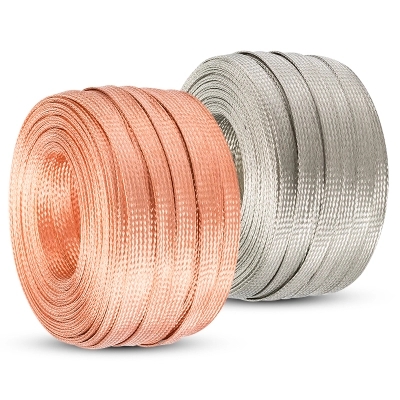

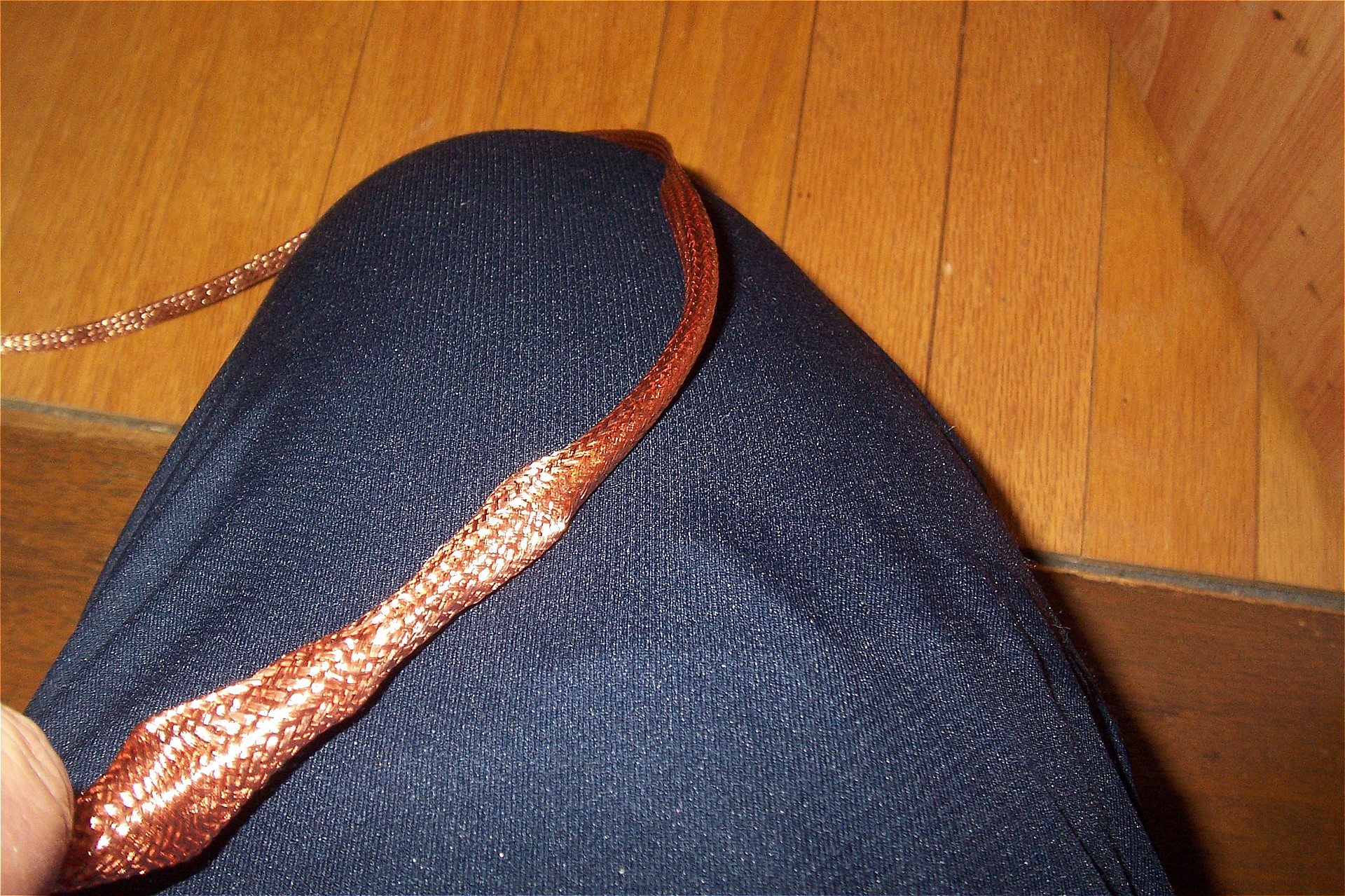

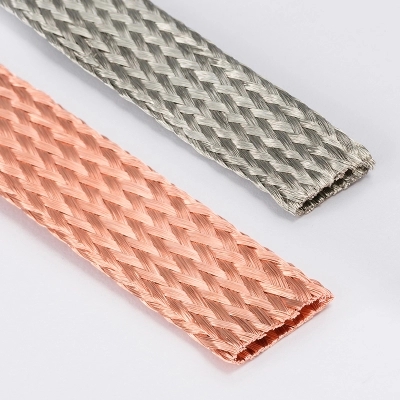

銅の網線 ８mm幅 ２０ｍ／３５ドル ３８００円
＃画像２，３
格安収縮チューブ φ１０mm ２０ｍ ３５０円
（製作費合計 10650円／20m、＠532円／ｍ）
の品物を選択し発注したのが2018年11月。
試しに２ｍほど、製作の肝を探ってはいたが
諸般の事情で製作に着手できず１年も熟成させてしまった(汗)
この2020年夏前にはタワーへエレベーターを装着する計画なので
本日、体調が良いのでケーブル製作を行った。
網線を同軸２０ｍ全体へ被せるには、網を膨らませたりしつつ

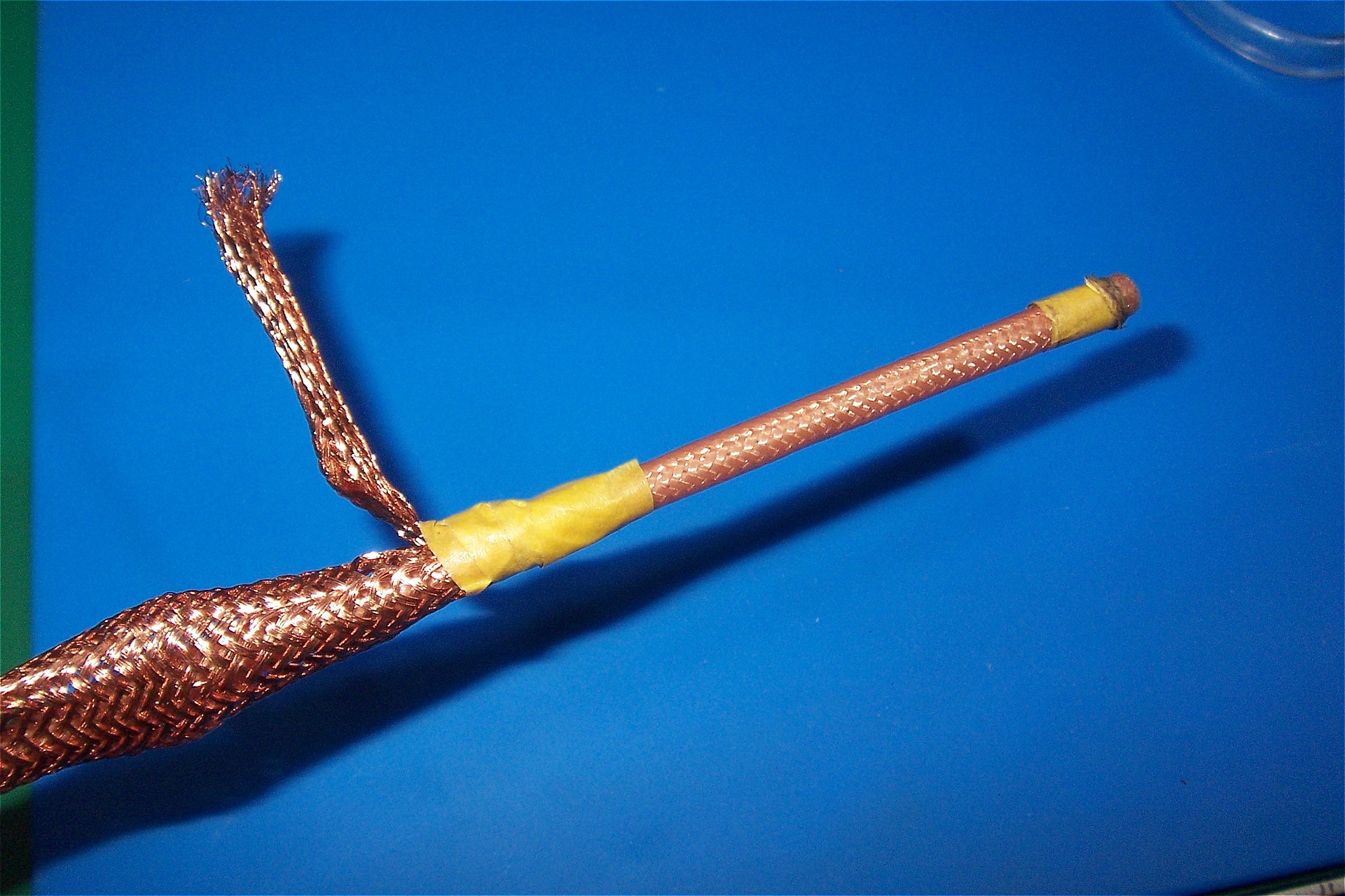

同軸を押し進めるとスルスルと入っていく。＃画像４
ただし、押し込んだ網は膨らませ摩擦抵抗を極力少なくし
４ｍほどのループ状かつ、直線的に工作を進めるのが肝。

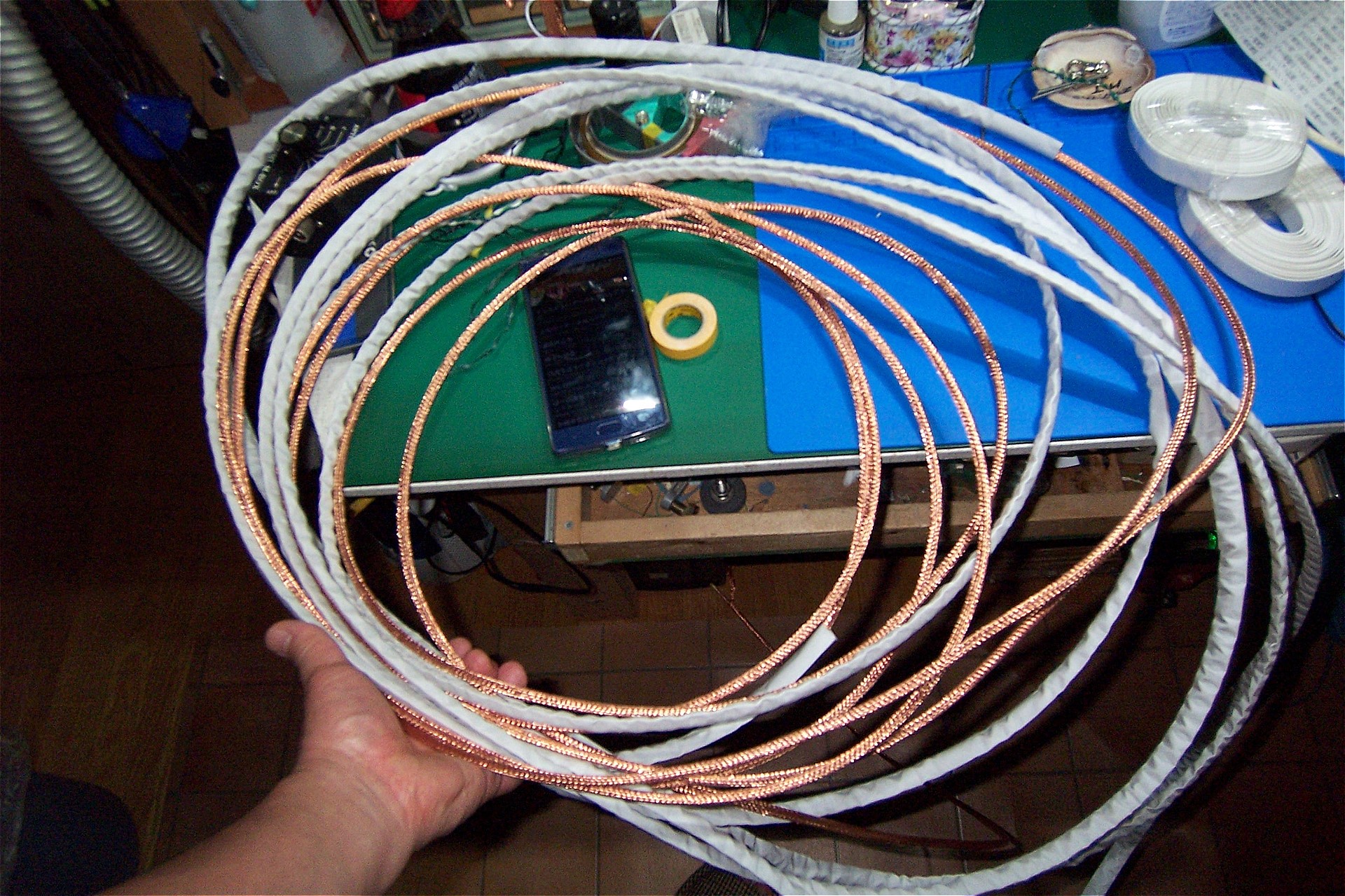

慎重に作業を続け約60分で網線工作は完了した。＃画像５
さらに被せた網線はしっかりと同軸に密着するように
何度も素手で「しごき」を繰り返した。
同軸に密着した網線を含めた直径は5.5mmに仕上がった。
摩擦抵抗があるため収縮チューブを被せるのが一苦労だった！！
４ｍまでは進むが後が入らない(涙) 敗北か。。。

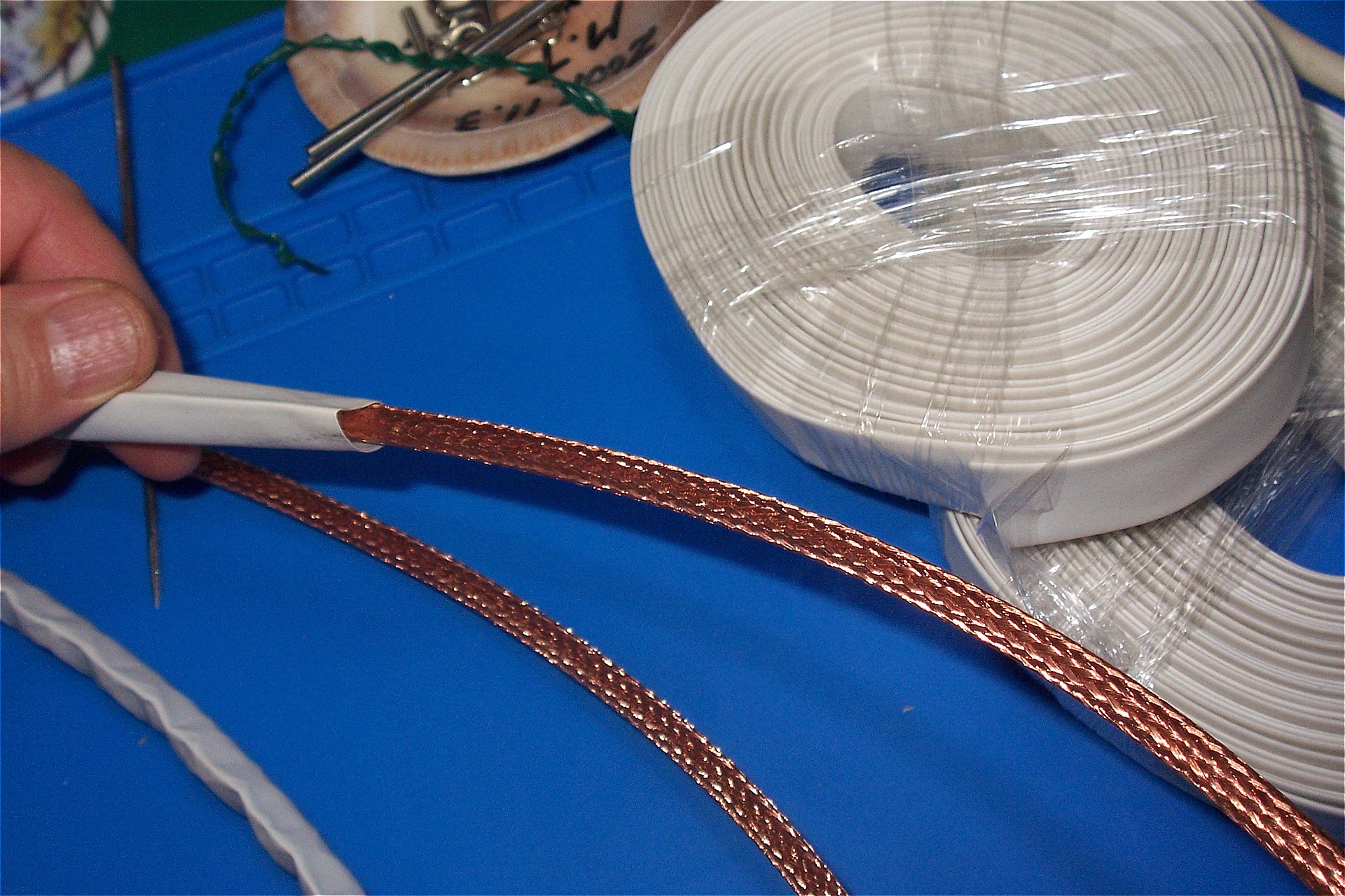

一旦、引き抜いて休憩しながら考えた。＃画像６
収縮チューブの内側にシリコンスプレーを大量に流し込み
焦らずゆっくりと挿入し、「パンツのゴム交換の要領」で
同軸を進めてはチューブを少しずつゴール側に移動させること２時間
やっと１０ｍのチューブを同軸全長のセンターに配置できた(笑)
!(^^)! ＃画像７
本日の工作はここまで
次回は２０ｍ全体へ収縮チューブを被せ、熱処理を済ませ
両端にコネクタを圧着して完成だ！
※※
10年以上前にはアマチュアが特注で製造し配布したり
同軸屋さんが特注で受注していたらしい。
フジクラへ8D2Vで特注加工したものが当時の配布価格で
4,8000円／20m １m＠2400円
※※
30年以上前、ＤＨＭ家のタワーを立ち上げる時、
同じようなことを考え実践していた。

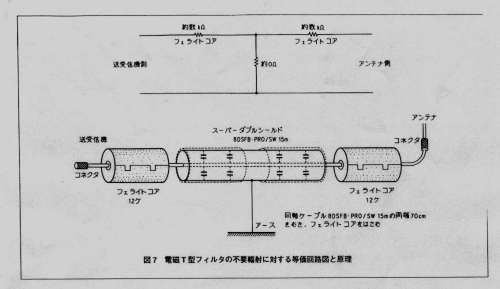

アルミテープで完全シールドしたφ10cmの塩ビパイプを１０ｍ作り
タワー内側にボルト固定。すべての同軸をこのパイプ内を通して
シャックに引き込んでいた。
【Hc46ff6ae2e1d4de08e6ec811501303f47.jpg : 69.1KB】
【20M-Copper-Shield-Network-2mm-10mm-Cable-Sleeve-Braided-Anti-interference-for-Power-audio-speaker-Metal.jpg : 117.0KB】
【20M-Copper-Shield-Network-2mm-10mm-Cable-Sleeve-Braided-Anti-interference-for-Power-audio-speaker-Metal_b.jpg : 118.6KB】
【200216-165236.jpg : 1.0MB】
【200216-170033.jpg : 0.5MB】
【200216-232038.jpg : 0.7MB】
【200216-232104.jpg : 0.8MB】
|
|
