【365】LCRメーター JF1VHX 20/1/17(金) 13:30


	【365】LCRメーター

JF1VHX - 20/1/17(金) 13:30 -

引用なし

パスワード

～添付ファイル～

・名前	： DE5000.jpg
・サイズ	： 58.1KB

～添付ファイル～

・名前	： IF.jpg
・サイズ	： 77.0KB

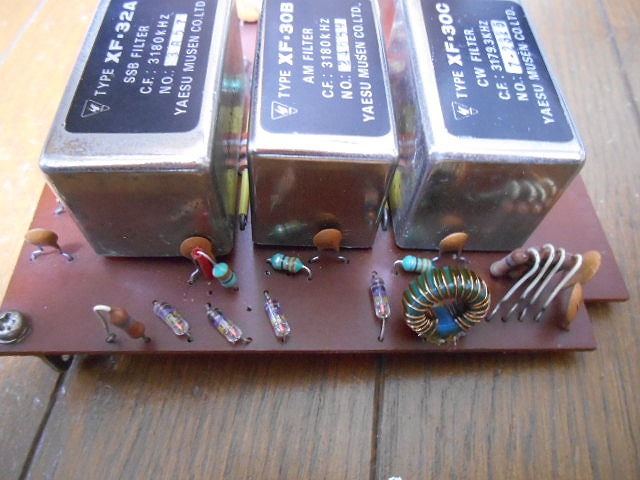

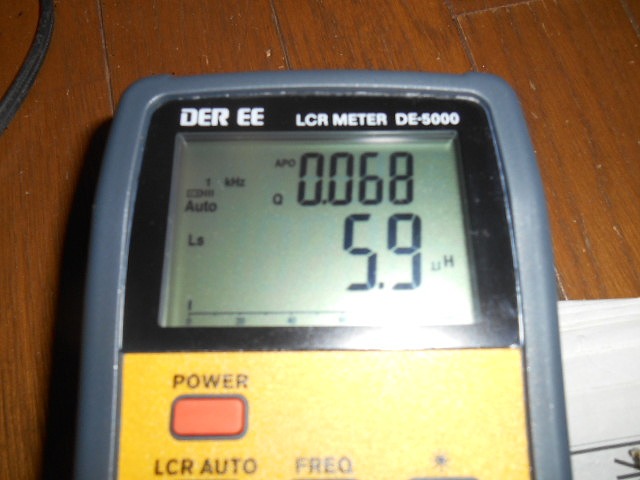

火曜日、秋月でLCRメーターDE-5000を購入。5,800円。（アマゾンでは2万7千円というふざけた値段が付いている）。プローブは手持ち部品で自作。青のトロイダルコアT-50-1も別途入手できたので、本日、6マイクロHのコイルを製作。計算では24回巻きですが、まずは多めに巻いて測定。8マイクロあったので、巻き数を減らしていくと22回で5.9マイクロHになりました。久しぶりに高周波ニスを開栓して、塗布。ちょっと違いを出すために（笑）、基板に垂直に取り付けました。入出力のコンデンサーはスチコン。秋月で1個20円。むかし（40年前）より安くなった気がします。
　計6個のインダクターも330のマイクロ・インダクターに、同数のコンデンサーも0.047から0.01に換えました。
　鹿野さんの言われる通り、耳で聞く限り違いはありませんが、整合が取れているはずなので（スペアナがないので分からず）、気分的に満足。

【DE5000.jpg : 58.1KB】

【IF.jpg : 77.0KB】
