【1135】夕べの話題商品一覧 JF1VHX 20/10/24(土) 0:03

【1146】川口から来たジャンク JF1VHX 20/10/28(水) 15:17

【1149】Re:川口から来たジャンク JF1DHM 20/10/29(木) 2:15

【1151】解体 JF1VHX 20/10/29(木) 9:14

【1201】新たな発見。。2本返還します！！ JF1DHM 20/11/10(火) 19:29

【1202】新たな発見 JF1VHX 20/11/10(火) 20:00

【1203】Re:新たな発見 JF1DHM 20/11/10(火) 22:14

【1196】川口ジャンクの活用！ JF1DHM 20/11/9(月) 13:30

【1197】やりますね！ JF1VHX 20/11/9(月) 16:50

【1198】ビニル製の専用パーツ JF1DHM 20/11/9(月) 23:11

【1199】専用部品 JF1VHX 20/11/10(火) 8:53


	【1135】夕べの話題商品一覧

JF1VHX - 20/10/24(土) 0:03 -


	引用なし

	パスワード


	【1146】川口から来たジャンク

JF1VHX - 20/10/28(水) 15:17 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1574.jpg
・サイズ	： 71.3KB

～添付ファイル～

・名前	： DSCN1580.jpg
・サイズ	： 71.9KB

～添付ファイル～

・名前	： DSCN1576.jpg
・サイズ	： 92.9KB

～添付ファイル～

・名前	： DSCN1573.jpg
・サイズ	： 109.0KB

送料込みで2.7K円の測定器のジャンク（美品）から取れた部品です。

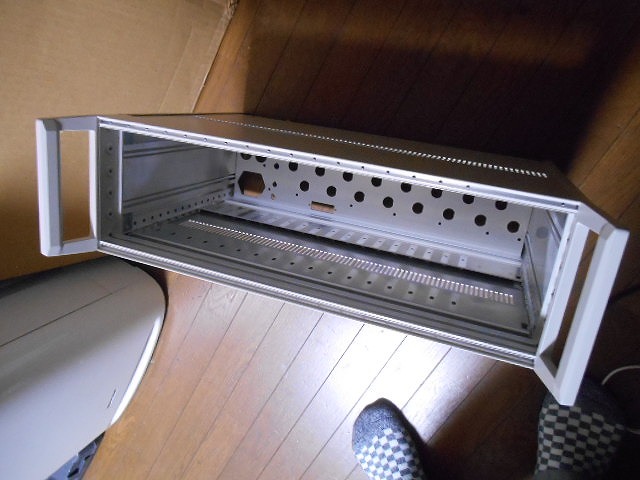

写真1　ハンドル付きケース（使い勝手がよさそう）

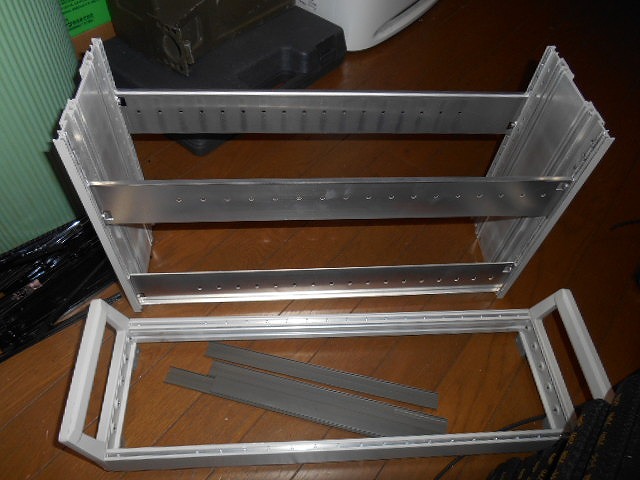

写真2　分解したケース

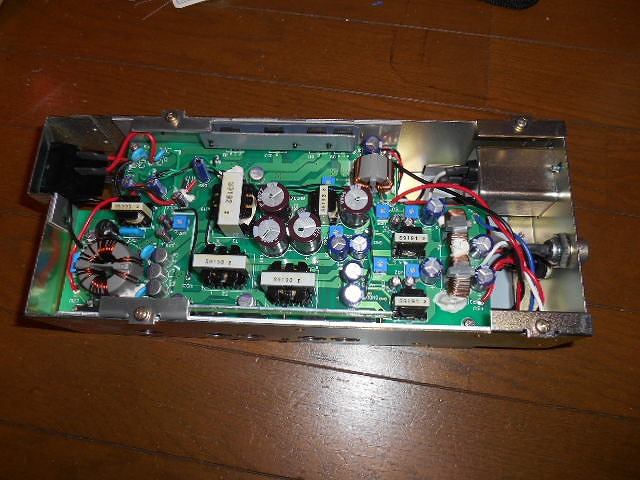

写真3　SW電源　+8V、-8V、5V

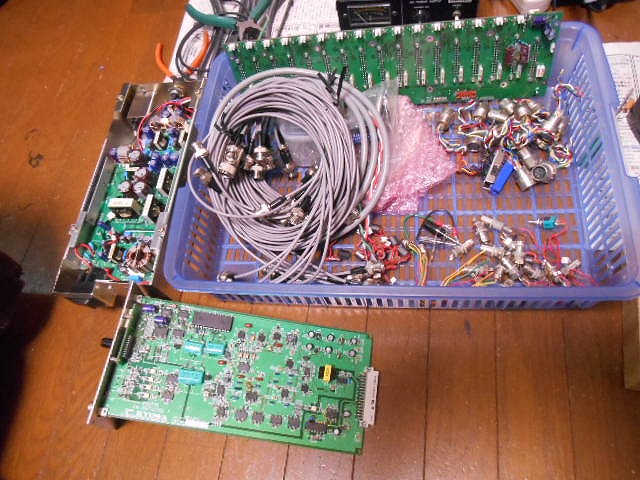

写真4　両端BNCが付いたU-59アキシャル・ケーブル（75オーム）約1m x 19本
　　　 BNC（メス）x15、フェライト・ビーズx15、長さ30mmのスペーサーx10
　　　 7pinコネクタ（メス）x14、基板x2、スナップSWx1、小型ターミナルx2、等々

【DSCN1574.jpg : 71.3KB】

【DSCN1580.jpg : 71.9KB】

【DSCN1576.jpg : 92.9KB】

【DSCN1573.jpg : 109.0KB】


	【1149】Re:川口から来たジャンク

JF1DHM - 20/10/29(木) 2:15 -


	引用なし

	パスワード

▼JF1VHXさん：
>送料込みで2.7K円の測定器のジャンク（美品）から取れた部品です。
>
>写真1　ハンドル付きケース（使い勝手がよさそう）
>写真2　分解したケース
>写真3　SW電源　+8V、-8V、5V
>写真4　両端BNCが付いたU-59アキシャル・ケーブル（75オーム）約1m x 19本
>　　　 BNC（メス）x15、フェライト・ビーズx15、長さ30mmのスペーサーx10
>　　　 7pinコネクタ（メス）x14、基板x2、スナップSWx1、小型ターミナルx2、等々

お疲れさまでした！！
2.7K分　遊べましたか？　(^-^)


	【1151】解体

JF1VHX - 20/10/29(木) 9:14 -


	引用なし

	パスワード

背面のコネクター30個を外すのは骨が折れた。U-59ケーブルは長さ1.5mでした。映像用かな。アマゾンで1本1K円以上。


	【1196】川口ジャンクの活用！

JF1DHM - 20/11/9(月) 13:30 -

引用なし

パスワード

～添付ファイル～

・名前	： 201110-010123.jpg
・サイズ	： 249.6KB

▼JF1VHXさん：
>写真4　両端BNCが付いたU-59アキシャル・ケーブル（75オーム）約1m x 19本

お墓で頂いたBNCケーブル。ありがとうございました！！
コネクタの質が良いので何本も頂きました。

本日は圧着されたコネクタをケーブルから分離・分解しています

分離には刃先の丈夫なニッパとラジオペンチ、ガストーチが必要でした
Step1　ガストーチで圧着部分を熱します

Step2　ニッパを「くぎ抜き」の要領で使用し、
　　　スリーブ部分を「こじ上げます」

Step3　少しずり上がったらラジオペンチをスペーサーにして
　　　さらにスリーブ部分を「こじ上げ」分離します

画像はスリーブが抜けた直後の状態で
金色の芯線部分も圧着でした(笑)　さてどうしよう？
白いのはスペーサー
銀色の細い物はパイプで、内部には絶縁物があり芯線が触れない構造でした

圧着された金色の芯線は何とか引っこ抜いてもう一度
ドリルで穴を開けたいと思います。

50Ω系の同軸ケーブルは網線が２重の1.5DQEWを用意しています
※お墓での貰い物です。必要ならお分けできますヨ

これから
1.5D用のスリーブを調達しないとミッションが完結しない(笑)

【201110-010123.jpg : 249.6KB】


	【1197】やりますね！

JF1VHX - 20/11/9(月) 16:50 -


	引用なし

	パスワード

DHMさん
圧着したスリーブ、抜けるんですね。
質問ですが、折り返した網線の上に熱収縮チューブがかぶせてあったんですか?
メーカーのやり方なら真似したいと思います。
VHX


	【1198】ビニル製の専用パーツ

JF1DHM - 20/11/9(月) 23:11 -

引用なし

パスワード

～添付ファイル～

・名前	： mono03988127-150625-02.jpg
・サイズ	： 32.1KB

～添付ファイル～

・名前	： 63500045.jpg
・サイズ	： 41.6KB

▼JF1VHXさん：
>圧着したスリーブ、抜けるんですね。
>質問ですが、折り返した網線の上に熱収縮チューブがかぶせてあったんですか?
>メーカーのやり方なら真似したいと思います。

上手く抜けましたHiHi　♪
圧着の力で多少ですが元の接触部分が変形していましたがＯＫでしょう

私はメーカーのやり方を知りませんが

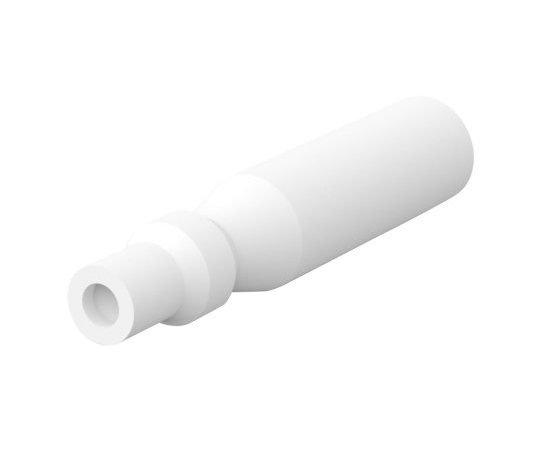

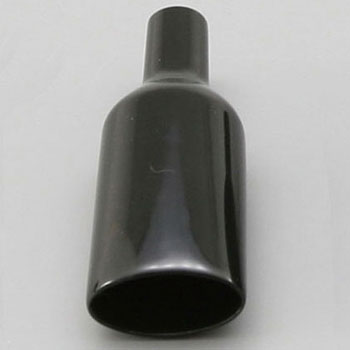

例の物は圧着部分をソフトカバーするビニル製の専用パーツでしょう
たぶん高級コネクタ（測定器向け）のオプションでは？
Ｍコネクタ全体をカバーするビニル製のパーツ見たことありません？
あれと同類だと思います。網線ははみ出さず　きれいでしたヨ

私ははみ出た網線をカッターで切り揃えた後、
紫外線で硬化する接着剤液を隙間部分に塗って固めた後、
収縮チューブってます

1.5Dサイズの中華スリーブ　１００個　注文しましたので
お知らせしておきます！　長さ９ｍｍしか見つからないのが不満。。。

【mono03988127-150625-02.jpg : 32.1KB】

【63500045.jpg : 41.6KB】


	【1199】専用部品

JF1VHX - 20/11/10(火) 8:53 -


	引用なし

	パスワード

そうですか、熱収縮チューブじゃないんですね。了解。こちらは、もらったスリーブを熱チューブで被覆するためにヒートガン買いました。

ここ2日、夜なべしてたら朝起きれないっす。


	【1201】新たな発見。。2本返還します！！

JF1DHM - 20/11/10(火) 19:29 -

引用なし

パスワード

～添付ファイル～

・名前	： Shikoku_Cable.jpg
・サイズ	： 156.7KB

▼JF1VHXさん：
>U-59ケーブルは長さ1.5mでした。

先日はお墓でのジャンク釣り、楽しめました！　が
あのケーブルは　ジャンクではなかった！！という
新事実が発覚したので　提供者に申し訳ないので２本返還します！

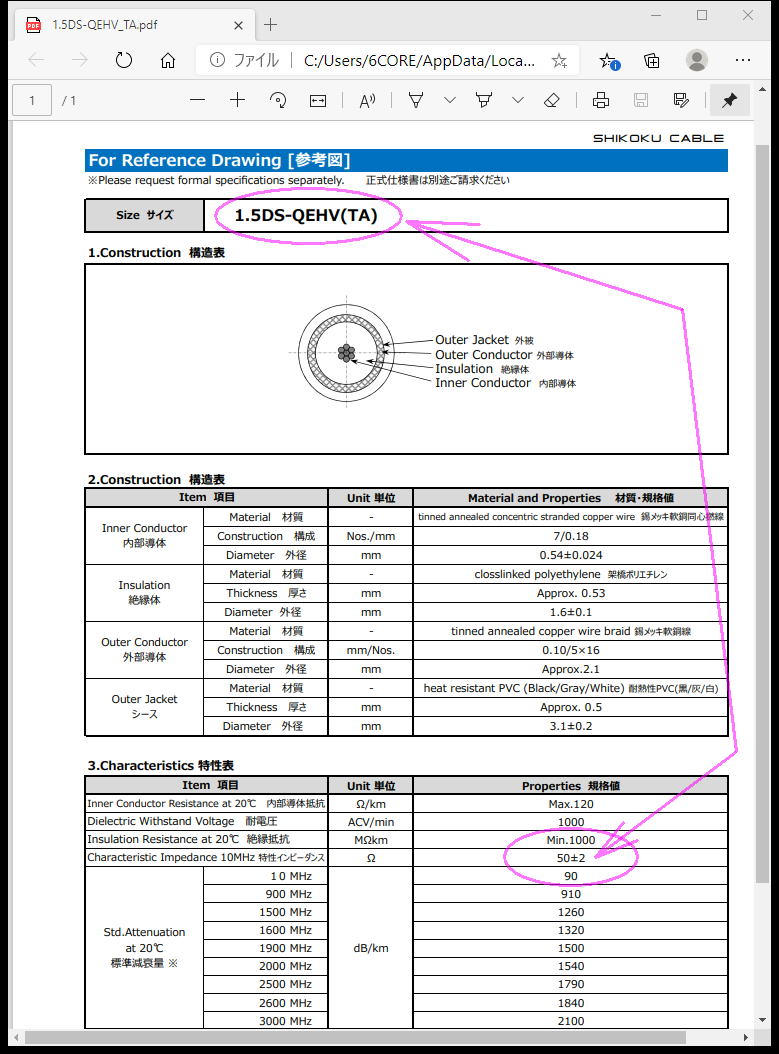

あのケーブル、、メーカーカタログではU-59（75Ω）とありましたね。
で、釣り上げたケーブルを本日まじまじと見ると　あれれ
「1.5DS-QEHV(TA)」と表記されています。。むむ　５０Ω？？

さっそくケーブルメーカーの資料を読むと。。画像の通りです。
つまり　VHXさんが欲しがっていた　モノでした

メーカーの全商品リストをひっくり返しましたが、やはり
７５Ω系は　1.5CS-xxxなどとなっています。

人騒がせなメーカーカタログだわ～

DHM'sレポート

【Shikoku_Cable.jpg : 156.7KB】


	【1202】新たな発見

JF1VHX - 20/11/10(火) 20:00 -


	引用なし

	パスワード

DHMさん
へえー、U-59じゃないんですか。大発見ですね。
こちらもチェックしてみました。老眼には厳しいが、たしかに1.5DS-QEHV(TA)とありました。

ケーブルの規格を四国電線のサイトで確認しました。
DSが50オーム、CSが75ですね。
https://www.shikokucable.co.jp/product/automobile/details.html

その2本はどうぞご活用あれ。斎藤さんのお陰で、残りの手持ちもお宝に変身（！）しました。

もう一台もそのうち999円になります。ポチリます？
https://page.auctions.yahoo.co.jp/jp/auction/r421907486

VHX


	【1203】Re:新たな発見

JF1DHM - 20/11/10(火) 22:14 -


	引用なし

	パスワード

▼JF1VHXさん：

>その2本はどうぞご活用あれ。斎藤さんのお陰で、残りの手持ちもお宝に変身（！）しました。
>
>もう一台もそのうち999円になります。ポチリます？

まだ、残りがあったのですね！！

大丈夫、ポチリません。

でも、５０Ω同軸なら　売れますね(笑)

相場を1本　0.5K　とすると　15本でしたっけ
完売すれば 7.5K になります(笑)
