【190】DHM's 中華購入品シリーズ#02

JF1DHM  - 19/11/3(日) 15:51 -

	引用なし パスワード 〜添付ファイル〜 ・名前 ： BLF188XR_01.jpg ・サイズ ： 0.9MB

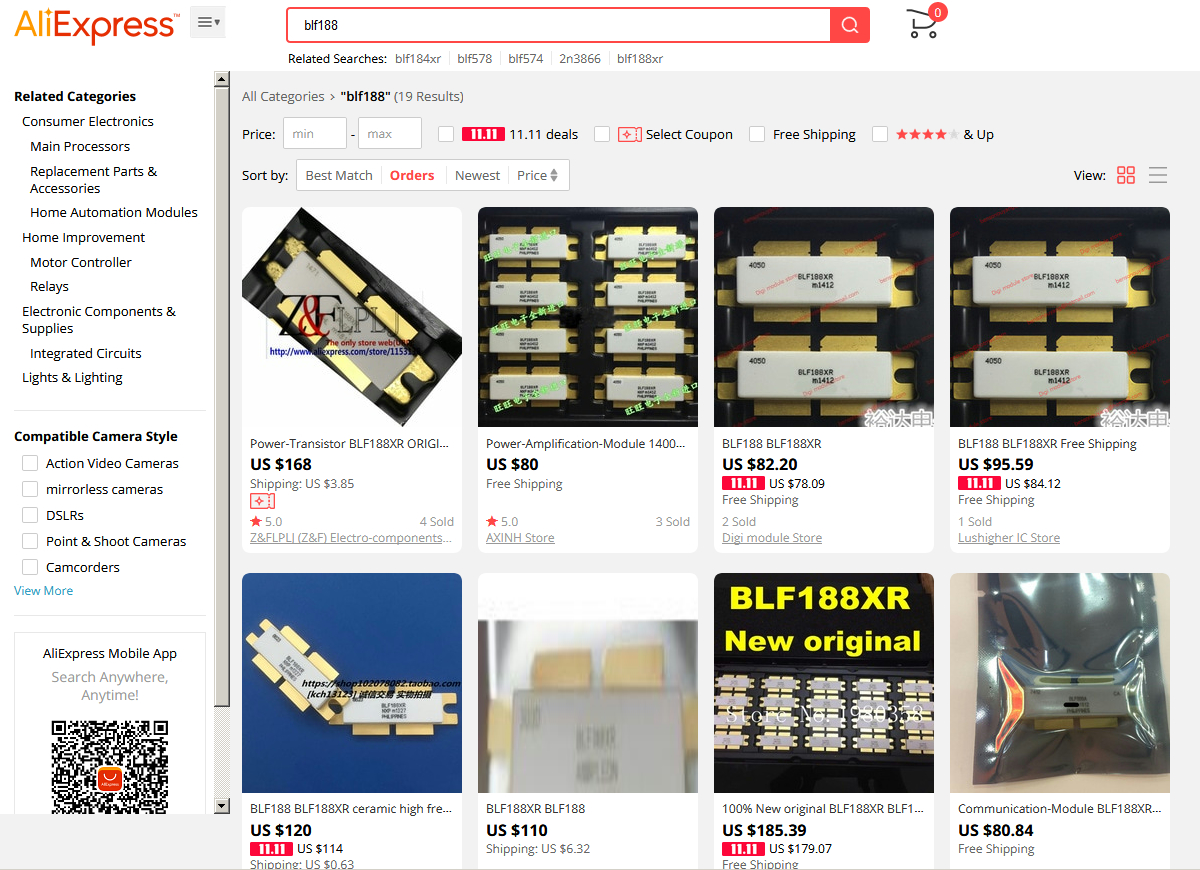

DHM's 中華購入品シリーズ JA1BOPさん　所望のLDMOS　BLF188XR たくさん検索に引っかかりますが模造品か？ http://bit.ly/2JL5jkx ＄80　〜　＄180　と価格の範囲も広過ぎ(笑) 【BLF188XR_01.jpg : 0.9MB】
<Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>

---

【191】JA1BOPさん 導電マット

JF1DHM  - 19/11/3(日) 16:10 -

	引用なし パスワード 〜添付ファイル〜 ・名前 ： DIYFIX-710x500.jpg ・サイズ ： 113.9KB 〜添付ファイル〜 ・名前 ： DIYFIX-Soft-Silicone-Work-Pad.jpg ・サイズ ： 95.5KB
JA1BOPさん　所望のマット 710mm　×　500mm　＄21.8 https://www.aliexpress.com/item/32799994613.html 1000mm　×　500mm　約＄20 https://www.aliexpress.com/item/32875051704.html 1m×1mは　＄60くらい https://www.aliexpress.com/item/32900643657.html 他にも･･･切り売り　あるみたい 二枚目の画像はDHMが使用中のシリコンマット　Ｂ４サイズ　(＄8) 【DIYFIX-710x500.jpg : 113.9KB】 【DIYFIX-Soft-Silicone-Work-Pad.jpg : 95.5KB】
<Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>

---

【197】Re:JA1BOPさん 導電マット

JA1BOP  - 19/11/5(火) 8:46 -

	引用なし パスワード
斎藤さん ありがとうございます。 特にシリコンマットが大変面白いですね。 こちらも調べてみます。 de JA1BOP ▼JF1DHM／斉藤さん： >JA1BOPさん　所望のマット > >710mm　×　500mm　＄21.8 >https://www.aliexpress.com/item/32799994613.html > > >1000mm　×　500mm　約＄20 >https://www.aliexpress.com/item/32875051704.html > >1m×1mは　＄60くらい >https://www.aliexpress.com/item/32900643657.html > >他にも･･･切り売り　あるみたい > >二枚目の画像はDHMが使用中のシリコンマット　Ｂ４サイズ　(＄8)
<Mozilla/5.0 (Windows NT 6.3; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko...＠104.214.147.53>

---

【199】JR1OBCさん　24V−>13.8V(20A)

JF1DHM  - 19/11/5(火) 17:14 -

	引用なし パスワード 〜添付ファイル〜 ・名前 ： 191105-170634.jpg ・サイズ ： 328.2KB 〜添付ファイル〜 ・名前 ： 191105-170657.jpg ・サイズ ： 337.5KB

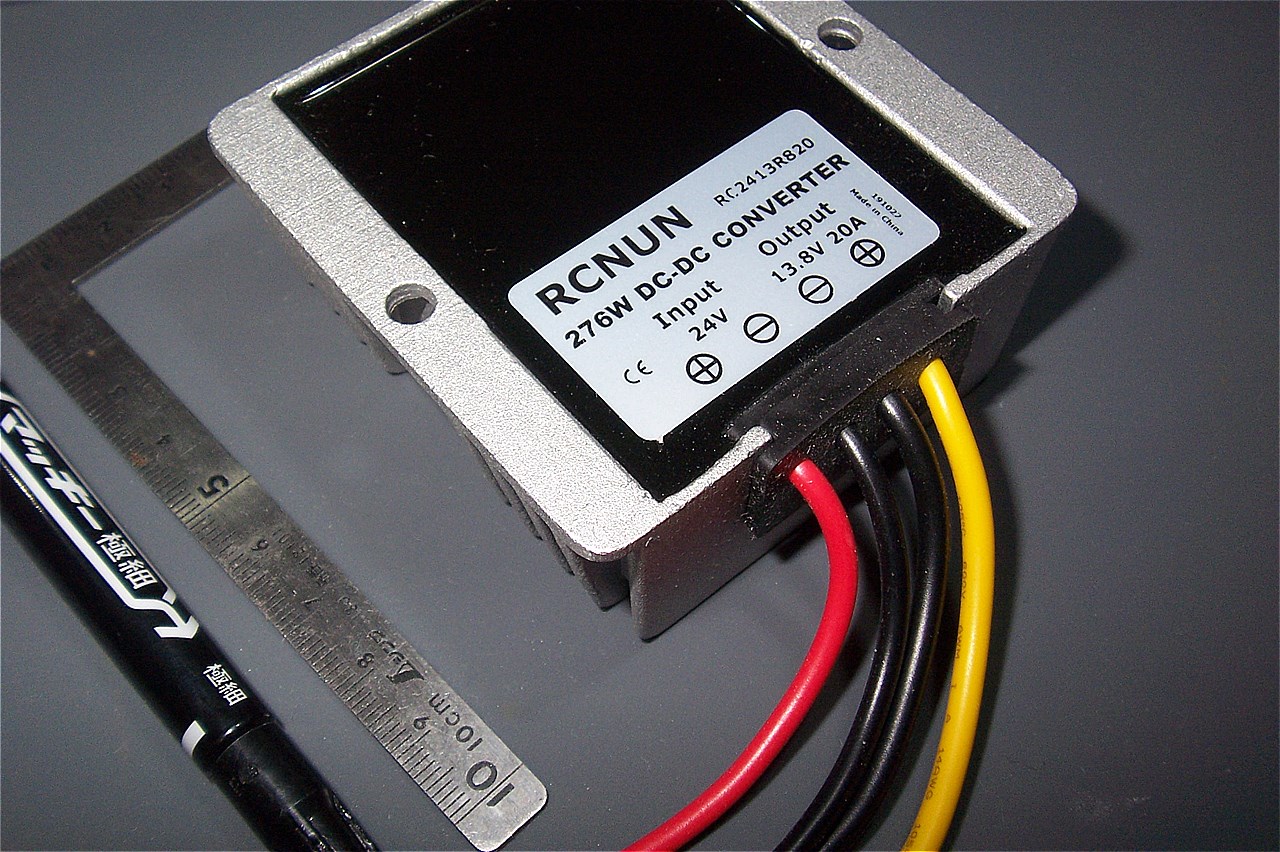

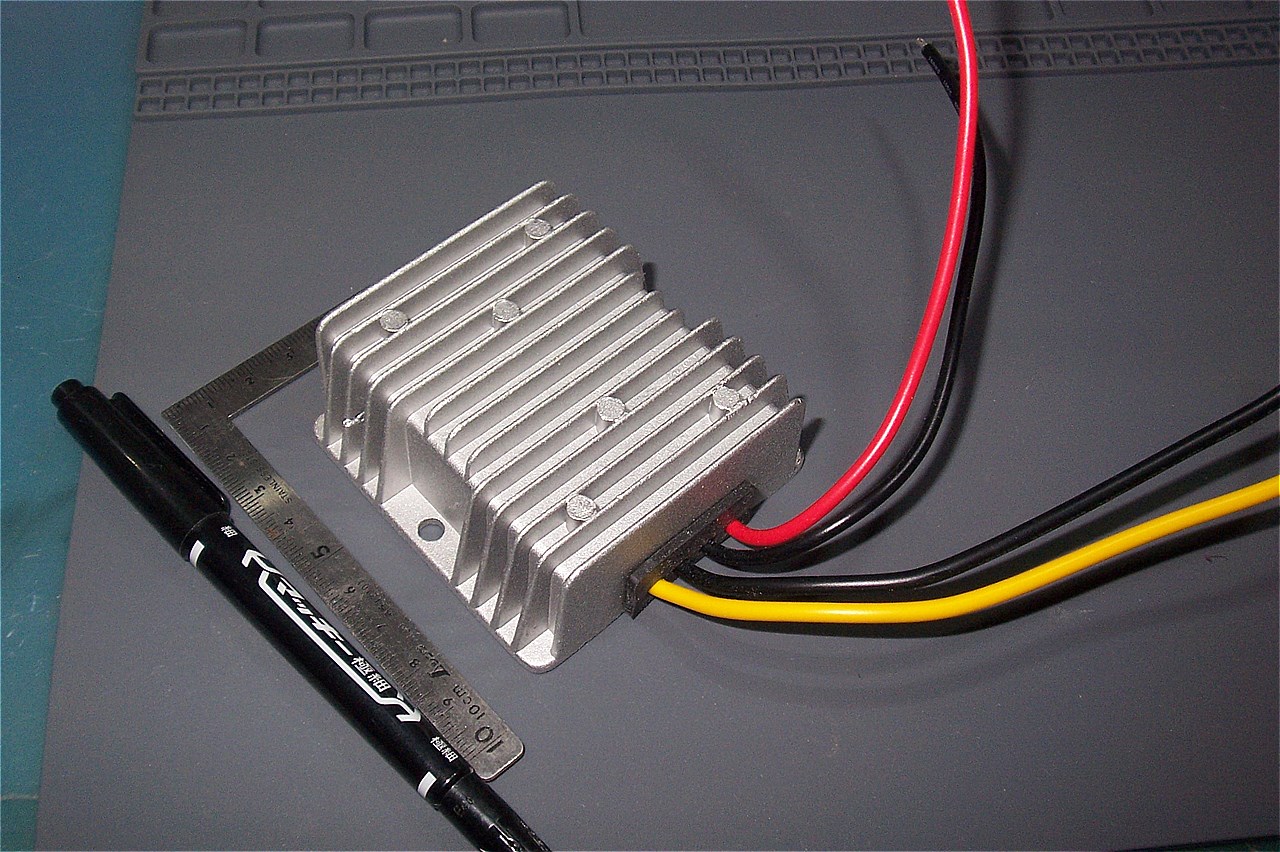

24V to 13.8V 20A Step Down DC DC Converter Voltage Reducer Buck Module CE RoHS for Automobile Cars https://www.aliexpress.com/item/32778224644.html 電動自転車のバッテリーを 移動運用の電源に使用できないか〜企画の部品　入荷しました。 US$ 17.0　 ￥1850 【191105-170634.jpg : 328.2KB】 【191105-170657.jpg : 337.5KB】
<Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>

---

【204】11月11日のSaleにて

JF1DHM  - 19/11/12(火) 1:19 -

	引用なし パスワード 〜添付ファイル〜 ・名前 ： RC-7-2V-4000mAh-NiMh.jpg ・サイズ ： 1.4MB 〜添付ファイル〜 ・名前 ： 191111-000000.jpg ・サイズ ： 337.3KB 〜添付ファイル〜 ・名前 ： Banana-Plug.jpg ・サイズ ： 159.9KB
愛用中の電動ドリルのバッテリーがヘタってきたので SUBCサイズのニッケル水素電池を中華より購入する。 ※１０本必用　（12V） 今回はセル単位ではなくラジコン向けに セル６本が合体済みのバッテリーを選んだ！ 　2パックで＄23　※画像1 そして、その商品を選定した理由として 日本人何人かがすでに購入しているから(笑) 商品を入手後はそれらをバラして セル１０本を利用する（２本余る） 他にも中華のお祭り騒ぎに乗っかり 何点か「おもちゃ」を注文した。※画像２ ・卓上で使用する掃除機（USB充電式）　＄6.8 ・アルミのケース　＄3.6 ・卓上で使うコーヒーカップなどの保温機（85度） ＄4.8 ・連結できるバナナプラグ（１０個セット）　＄2.8 【RC-7-2V-4000mAh-NiMh.jpg : 1.4MB】 【191111-000000.jpg : 337.3KB】 【Banana-Plug.jpg : 159.9KB】
<Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>

---

【211】Re:JR1OBCさん　24V−>13.8V(20A)

JR1OBC  - 19/11/16(土) 2:27 -

	引用なし パスワード 〜添付ファイル〜 ・名前 ： DSC04005-s.jpg ・サイズ ： 176.5KB
電動アシスト自転車のバッテリーと中華製DC/DCコンバーターの接続テストをしました。 いきなりこれにリグをつなぐのは怖いので、まずは電球負荷で１.５Ａ位流してみました。 この状態で１０分程放置しましたが、出力電圧も安定していて、特に問題は起きませんでした。デコデコに触っても、冷たいままで、部分的に暖かくなっているところもありませんでした。 【DSC04005-s.jpg : 176.5KB】
<Mozilla/5.0 (Windows NT 6.1; WOW64; Trident/7.0; rv:11.0) like Gecko＠FL1-125-197-224-242.tky.mesh.ad.jp>

---

【213】Re:JR1OBCさん　24V−>13.8V(20A)

JR1OBC  - 19/11/17(日) 18:31 -

	引用なし パスワード 〜添付ファイル〜 ・名前 ： DSC04006-s.jpg ・サイズ ： 187.9KB
移動用のリグＦＴ−８５７をつないで動作確認をしてみました。 デコデコからのノイズの発生や出力電圧のリップルを心配していましたが、受信してみるとノイズが特に気になることはありませんでした。元々ノイズが多い環境なので、ノイズの少ない山の中で試してみないと、なんとも言えません。 次に、６ｍでローカル局と１０分程ＱＳＯし、変調音のレポートを貰いましたが、ノイズやハムが乗ってはいない模様です。またリグの電圧計の表示では、受信時に13.8Ｖ、50Ｗのキャリア送信時に13.0Ｖまで下がりましたが、実用上問題はなさそうです。送信時に最大15Ａ程度流れるので、0.8Ｖはデコデコとリグの間の（コネクタやヒューズを含む）電源線の抵抗によるものでしょう。 【DSC04006-s.jpg : 187.9KB】
<Mozilla/5.0 (Windows NT 6.1; WOW64; Trident/7.0; rv:11.0) like Gecko＠FL1-125-197-224-242.tky.mesh.ad.jp>

---

【214】試用レポート　TNX

JF1DHM  - 19/11/17(日) 23:43 -

	引用なし パスワード
▼JR1OBC： 実際の運用環境に近い構成での確認がとれて良かったですね！ 大きい容量の廃棄バッテリーの出物はあまり期待しないで〜 OBCさん　バッテリーの種類リサーチされました？　（10Ah超え） ちなみに　12.3Ah X0TB12B　￥３６、８００　重さ2.15kg その上の容量もあり
<Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>

---

【219】Re:試用レポート　TNX

JR1OBC  - 19/11/19(火) 0:05 -

	引用なし パスワード
１０Ａｈ超、期待してますよ。 ６Ａｈで1.6ｋｇだと、あまり軽量化にならないもので。 とは言え、名目通りの充電容量があるかという問題もあるし。 １２Ａｈで２.２ｋｇは魅力です。
<Mozilla/5.0 (Windows NT 6.1; WOW64; Trident/7.0; rv:11.0) like Gecko＠FL1-125-197-224-242.tky.mesh.ad.jp>

---

【227】電波時計＋気圧・温度・湿度

JF1DHM  - 19/11/22(金) 16:47 -

	引用なし パスワード 〜添付ファイル〜 ・名前 ： FanJu-FJ3352.jpg ・サイズ ： 130.4KB 〜添付ファイル〜 ・名前 ： 191122-143037.jpg ・サイズ ： 235.2KB 〜添付ファイル〜 ・名前 ： 191122-153340.jpg ・サイズ ： 201.8KB 〜添付ファイル〜 ・名前 ： 191122-155717.jpg ・サイズ ： 188.4KB 〜添付ファイル〜 ・名前 ： Baro_01.jpg ・サイズ ： 112.9KB 〜添付ファイル〜 ・名前 ： 191122-134141.jpg ・サイズ ： 204.3KB
中華からタイトルの「おもちゃ」 FanJu FJ3352 ＄17.6　（約1900円）をゲット 中華からヨーロッパ向けに作られた電波時計なので ドイツの標準電波ＤＣＦ７７を擬似的に作り出して 電波時計をセットアップしてみた。。。結果は成功！ しくみは、、、、 AndroidのアプリでDCF77というものを探し出し そのアプリが作り出す「長波の元」である 音声信号をアンプで増幅しヘッドフォンコードで 電波時計に誘導し 擬似的に長波77.5Khzを受信させた この時計に一番期待するのは（欲しかった機能） 気圧計なのだけど。。稼動前にちょっと遊べた(笑) 【FanJu-FJ3352.jpg : 130.4KB】 【191122-143037.jpg : 235.2KB】 【191122-153340.jpg : 201.8KB】 【191122-155717.jpg : 188.4KB】 【Baro_01.jpg : 112.9KB】 【191122-134141.jpg : 204.3KB】
<Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>

---

【228】電波時計の中は？？？

JF1DHM  - 19/11/22(金) 20:13 -

	引用なし パスワード 〜添付ファイル〜 ・名前 ： 191122-175243.jpg ・サイズ ： 225.1KB 〜添付ファイル〜 ・名前 ： 191122-175255.jpg ・サイズ ： 273.7KB
本格運用前に中身の状態をチェック！ 分解して撮影。 バーアンテナの位置を確認 電波を処理しているモジュールも確認できた。 【191122-175243.jpg : 225.1KB】 【191122-175255.jpg : 273.7KB】
<Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>

---

【244】Re:DHM's 中華購入品シリーズ#02

JA1BOP  - 19/11/24(日) 7:54 -

	引用なし パスワード
▼JF1DHM／斉藤さん： >DHM's 中華購入品シリーズ > >JA1BOPさん　所望のLDMOS　BLF188XR >たくさん検索に引っかかりますが模造品か？ >http://bit.ly/2JL5jkx > >＄80　〜　＄180　と価格の範囲も広過ぎ(笑) 斎藤さん 検索ありがとうございました。 これらは80％くらいの確率で模造品です。 今まで購入の石は全滅でした。 de Ja1bop 原田
<Mozilla/5.0 (iPhone; CPU iPhone OS 13_1 like Mac OS X) AppleWebKit/605.1.15 (K...＠softbank060121203171.bbtec.net>

---

【262】NanoVNA ベクトルネットワークアナライザ

JF1DHM  - 19/11/27(水) 20:38 -

	引用なし パスワード 〜添付ファイル〜 ・名前 ： 191127-191812.jpg ・サイズ ： 357.6KB 〜添付ファイル〜 ・名前 ： 191127-182825.jpg ・サイズ ： 306.2KB 〜添付ファイル〜 ・名前 ： 191127-182135.jpg ・サイズ ： 267.3KB 〜添付ファイル〜 ・名前 ： 191127-182236.jpg ・サイズ ： 294.5KB 〜添付ファイル〜 ・名前 ： 191127-174500.jpg ・サイズ ： 199.1KB 〜添付ファイル〜 ・名前 ： NanoVNA_User_Guide_20190527.pdf ・サイズ ： 6.7MB
中華製のNanoVNA ベクトルネットワークアナライザを買いました。 価格は驚きの　＄30を下回る　＄29.97　約3270円 この商品、オリジナルは日本のある方が「キット」でたしか ￥10000位で配布されていた。 この方には以前にもお世話になっていて SDR RADIO で使用するアップコンバーター（＋100Mhz）の キットを配布してくださった方。 ベクトルネットワークアナライザを配布されているのは 知っていたけど、再びチップ部品と格闘することが億劫で躊躇していた。 今回、完成形が格安だったので性能などダメもとでゲット。 まだ、少ししか遊んでいませんが結果は良好です。 http://bit.ly/2qDUPxf スタンドアロンで動きます、ジョグダイヤル操作、 タッチパネルでも操作出来ます。 ＵＳＢ経由でＰＣと連携すれば操作と表示が可能 さらに、スマフォにもアプリが出来たので ちょっと大きな画面でも測定出来ちゃいます。 まあ、￥3000円でこんなこと出来ちゃうとはビックリ！！ 今後、丈夫な金属製ケースに収めて ＲＦコネクタに不要なテンションがかからない構造に仕上げ 自作ツールとして活用したいと考えています。 ※自動翻訳のような日本語マニュアルのＰＤＦを 一番最後に添付してあります 【191127-191812.jpg : 357.6KB】 【191127-182825.jpg : 306.2KB】 【191127-182135.jpg : 267.3KB】 【191127-182236.jpg : 294.5KB】 【191127-174500.jpg : 199.1KB】
<Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>

---

【297】NanoVNA その後#01　ＰＣ制御＆自宅ＬＷの...

JF1DHM  - 19/12/10(火) 0:25 -

	引用なし パスワード 〜添付ファイル〜 ・名前 ： 144Mhz_ANT_01.jpg ・サイズ ： 234.7KB 〜添付ファイル〜 ・名前 ： LW_7143B_Tuned.jpg ・サイズ ： 130.7KB 〜添付ファイル〜 ・名前 ： LW_7143_Tuned.jpg ・サイズ ： 154.9KB 〜添付ファイル〜 ・名前 ： LW_7040_Tuned.jpg ・サイズ ： 154.0KB 〜添付ファイル〜 ・名前 ： LW_7070_Tuned.jpg ・サイズ ： 154.4KB
中華から購入したコピー商品であるが動作に大きな問題は無いが 小さくて単体での操作には手こずる でも、ＰＣへＵＳＢケーブルで接続することで計測オペレーションが楽しくなった。 nanovna-saverという無料ソフトを利用する 144Mhzのハンディー用アンテナや 自宅のＬＷアンテナをとりあえずシャック内で繋いだ時の画像を添付。 画像（１）　２ｍ用ハンディーホイップ 画像（２）　7.143MhzでアンテナチューナーAH-3でチューン後 画像（３）　7.143Mhzでチューン後　Sweep範囲狭 画像（４）　7.040Mhzでチューン後　Sweep範囲狭 画像（５）　7.070Mhzでチューン後　Sweep範囲狭 どうやら、7Mhzだと運用周波数より　100Khzほど低い周波数で AH-3でチューン動作をしたほうが良いのかも？ 以下に、操作のポイントなどを備忘録 （１）起動＋キャリブレーション nanovna-saver-v0.2.1.exeを起動 事前のInstallなどは不要でｅｘｅファイルを起動すれば良い。 キャリブレーションした内容は保存と読み込みが出来る 付属のOPEN、ショート、ロードのＳＭＡコネクタ以外にSMAのスルー・ケーブル（Ｃｈ＃０、Ｃｈ＃１）を用意する ソフトを起動する前に　NanoVNAはＵＳＢケーブルでＰＣへ接続しておく ドライバーのＩｎｓｔａｌｌなどの事前準備は不要。 Serial Port control欄の選択とConnectを忘れずに Sweep Control周波数の設定に少しクセがあった 　Mhz ：OK 　mhz :NG　※小文字のｍはダメみたい 100　と数値だけでは　100ｈｚと認識した （２）測定 もろもろの準備が整ったらSweepのボタンをクリック。 連続してSweepさせたいならばSettingsで指定しておく。 Sweepの指定や測定結果を保存したり、呼び出しも可能 今夜も、ちょっとずつ遊んでます。。その後#02　にて アンテナアナライザーやスペアナへの変身を備忘録したいと思います。 【144Mhz_ANT_01.jpg : 234.7KB】 【LW_7143B_Tuned.jpg : 130.7KB】 【LW_7143_Tuned.jpg : 154.9KB】 【LW_7040_Tuned.jpg : 154.0KB】 【LW_7070_Tuned.jpg : 154.4KB】
<Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>

---

【298】Re:NanoVNA ベクトルネットワークアナライザ

JF1VHX  - 19/12/10(火) 21:17 -

	引用なし パスワード
Amazonだと、いろんなショップがいろんな値段で出してますが、最低価格は5,299円。 新しいオシロが欲しい。同じよう仕様（50MHz）の中華オシロはテクトロの半額（25K）だが、思案中。AliExpressなら20K以下か?　清水購入してみるか?
<Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:71.0) Gecko/20100101 Firefox/71.0＠h175-177-040-170.catv02.itscom.jp>

---

【322】中華の問題！　破損、出荷誤り

JF1DHM  - 19/12/17(火) 1:25 -

	引用なし パスワード 〜添付ファイル〜 ・名前 ： 191216-234345b.jpg ・サイズ ： 164.2KB 〜添付ファイル〜 ・名前 ： 191217-004646.jpg ・サイズ ： 0.9MB
何度も何度も体験すると慣れっこに(笑) Miniwhip Active Antenna　（＄12）が届いたが実装部品が破損。※画像＃１ インダクターがもげてる　３ヶ所も(涙) 早速、ネット上で 店舗＜＞仲介者（Aliexpless）＜＞ＤＨＭ　の３者で Dispute（紛争）状態に入る。 ＤＨＭからは証拠写真と要求を提示すると数日で仲介者が裁定し結論に至る 今回は「全額返金してちょーだい」　※物も返品しない さあて、＄１２戻ってきてくれるとウレシイ♪ ちなみに、このアンテナは受信専用でＬＦ、ＭＦ、ＨＦに使用出来ます 画像＃２　は注文とはまったく違うものが届いた 銅製のワニ口クリップを注文したのだが。。圧着端子が300個も届いた ほぼ使用する機会は無いが。。クリップは合計＄１　足らずの品物だったので 紛争にはしないで 「ちゃんと品物を受け取りました〜」で済ますＤＨＭです(笑) 【191216-234345b.jpg : 164.2KB】 【191217-004646.jpg : 0.9MB】
<Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>

---

【371】NanoVNASaver

JF1DHM／斉藤  - 20/1/19(日) 7:41 -

	引用なし パスワード
▼JF1DHMさん： ソフトは２種類あり 　　NanoVNA　より　NanoVNASaver　がお勧めです 起動直後、DOS窓が一旦　開いた後に操作画面が開きます 解説 https://github.com/mihtjel/nanovna-saver EXE DL先 https://github.com/mihtjel/nanovna-saver/releases/tag/v0.2.2
<Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>

---
