【609】MD-100用のMIC AMP JF1VHX 20/4/12(日) 10:38

【611】キャノンコネクター or ＸＬＲ or ノイトリックコネクター JF1DHM 20/4/12(日) 16:12


	【609】MD-100用のMIC AMP

JF1VHX - 20/4/12(日) 10:38 -

引用なし

パスワード

～添付ファイル～

・名前	： micamp.jpg
・サイズ	： 148.3KB

～添付ファイル～

・名前	： MICAMPR51M.jpg
・サイズ	： 77.6KB

～添付ファイル～

・名前	： MICAMPR5680K.jpg
・サイズ	： 78.5KB

MD-1やMD-100を秋月のマイクアンプ基板経由でIC-756に接続すると、ゲイン最大で換気扇が回るようなバックノイズが入る原因ですが、AMPのゲインを100倍から68倍に変えてみました。極小基板のチップ抵抗を撤去するのは、そうむずかしくありませんが、チップ抵抗に付け替えるのは至難なので、普通の抵抗を付けました。老眼爺さんには、これでも一苦労。
　ところが結果は変わらず。ガーン！　
でもいろいろ調べたら原因が判明しました。八重洲のマイクがベースから床の振動音（四六時中発生しているので、エアコンの室外機ではなく、24時間まわっている熱交換器のファンの音）を拾っていることが分かりました。マイクの下にクッション材を入れると、きれいさっぱり消えました。アイコムのSM-20も直に床に置いているのですが、こっちは拾いません。
VHX

【micamp.jpg : 148.3KB】

【MICAMPR51M.jpg : 77.6KB】

【MICAMPR5680K.jpg : 78.5KB】


	【611】キャノンコネクター or ＸＬＲ or ノイトリ...

JF1DHM - 20/4/12(日) 16:12 -

引用なし

パスワード

～添付ファイル～

・名前	： cannon.jpg
・サイズ	： 54.0KB

～添付ファイル～

・名前	： plug-jm4xlr.jpg
・サイズ	： 52.2KB

▼JF1VHXさん：
>老眼爺さんには、これでも一苦労。
お疲れさんでした！

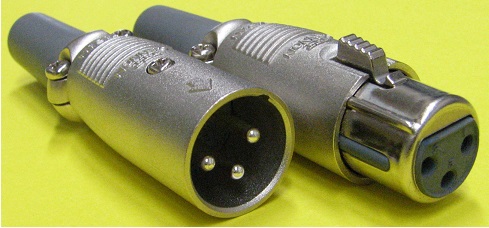

（１）　ＸＬＲコネクタと呼びますか？

それとも

（２）　ノイトリックコネクター？

やっぱり

（３）　キャノンプラグ？

私はずっと「キャノンプラグ」でした。皆さんはどーですか？

で、こいつ　日本のキヤノン（Canon Inc）ではなく
米国のキャノン社（Cannon）由来の愛称だそうです

２ピンから７ピンまであり

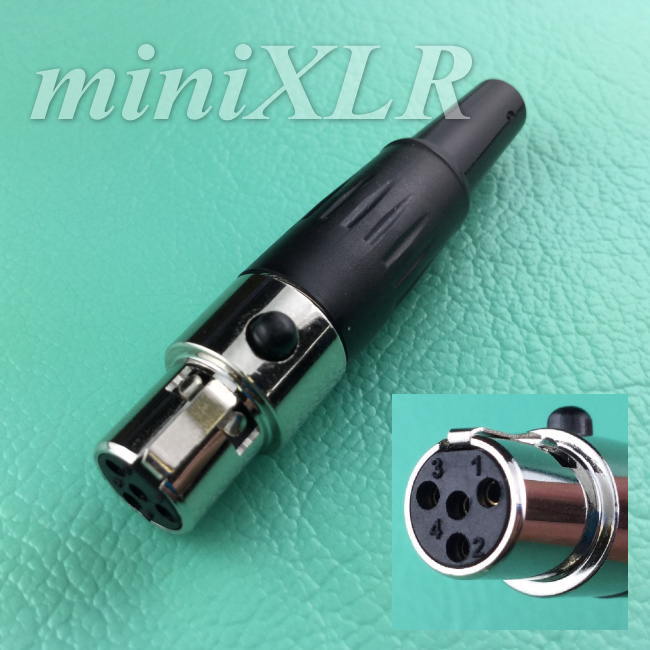

最近はミニ・キャノンプラグという仕様もあるそうです(汗)

DHM'Sではもっぱらハード・オフの楽器コーナーにあるジャンク箱から
数百円で良質のケーブルと共に手に入れています(笑)

【cannon.jpg : 54.0KB】

【plug-jm4xlr.jpg : 52.2KB】
