【674】どんな工具　使っていますか？　欲しいですか？ JF1DHM 20/5/4(月) 6:39

【708】バッテリーパック EZ9025 リペア JF1DHM 20/5/9(土) 1:36

【723】オシロ JF1DHM 20/5/12(火) 15:00

【752】オシロが青森へ嫁いだ JF1DHM 20/5/23(土) 23:23

【753】挙式 JF1VHX 20/5/24(日) 0:38

【854】ＮＥＷオシロが届いた！ JF1DHM 20/6/26(金) 17:31

【862】タブレットオシロ　色々 JF1DHM 20/6/29(月) 1:23

【866】工具を作って「特殊ネジ」を回す JF1DHM 20/7/1(水) 0:29


	【674】どんな工具　使っていますか？　欲しいです...

JF1DHM - 20/5/4(月) 6:39 -

引用なし

パスワード

～添付ファイル～

・名前	： 200504-062247.jpg
・サイズ	： 0.8MB

皆さんはどんな工具を使っています？
欲しい工具は？？

昨日、ヤフオクでゲットした電動ドリル・ドライバー
バッテリーが２個、充電器　　送料無料
即決の３Ｋでした。

ドリル向けに小さなチャックも付属していて
小さな穴あけにも活躍しそうです。

トルクがあって回転スピードが２段階

我が家にはほかにもドリル関連が。。
電動ドリル、振動ドリル、インパクトドライバー
電動ドリル・ドライバー２種

【200504-062247.jpg : 0.8MB】


	【708】バッテリーパック EZ9025 リペア

JF1DHM - 20/5/9(土) 1:36 -

引用なし

パスワード

～添付ファイル～

・名前	： 200509-010853.jpg
・サイズ	： 0.7MB

～添付ファイル～

・名前	： 200508-182521.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 200508-182543.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 200508-182556.jpg
・サイズ	： 0.6MB

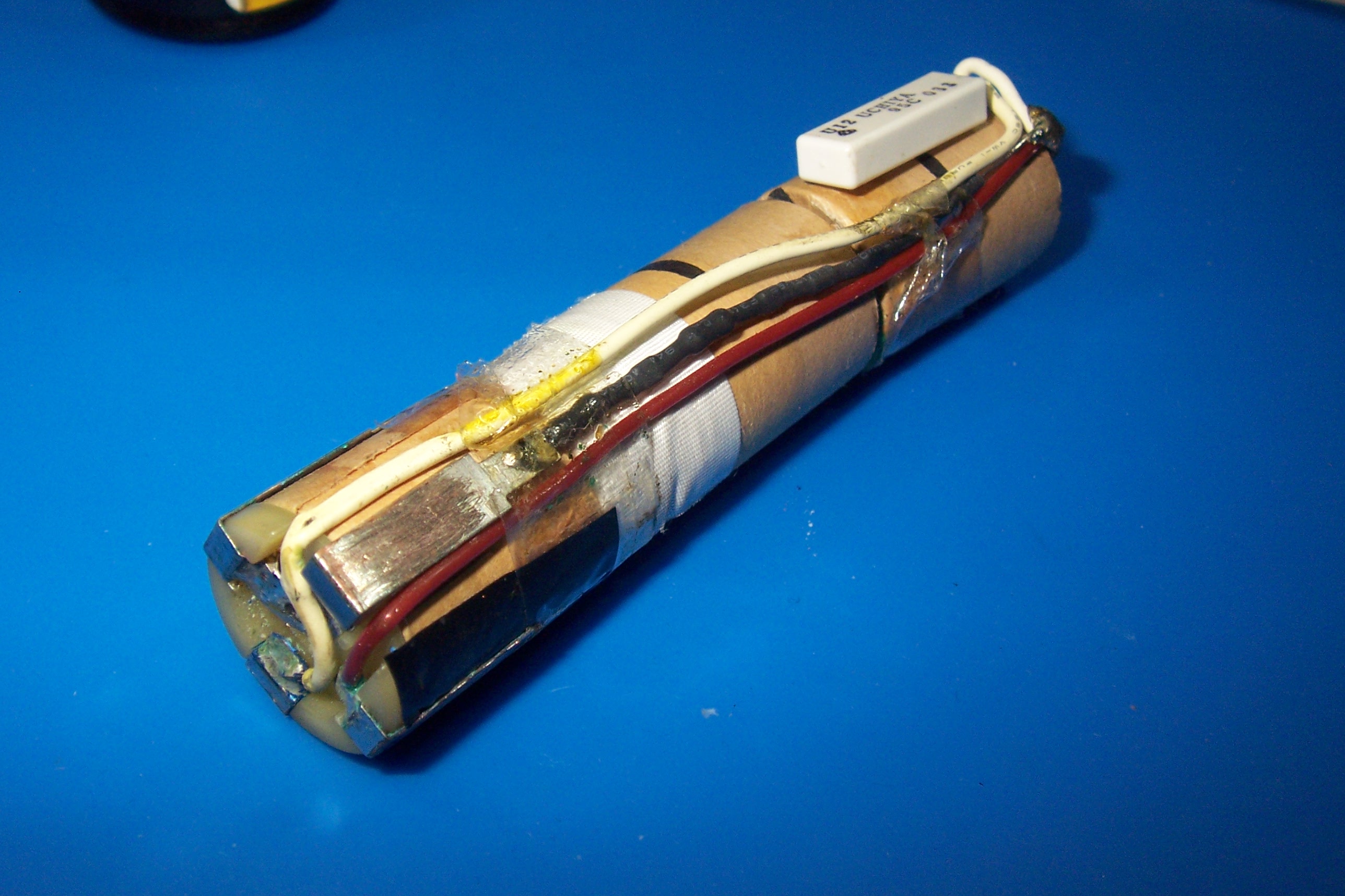

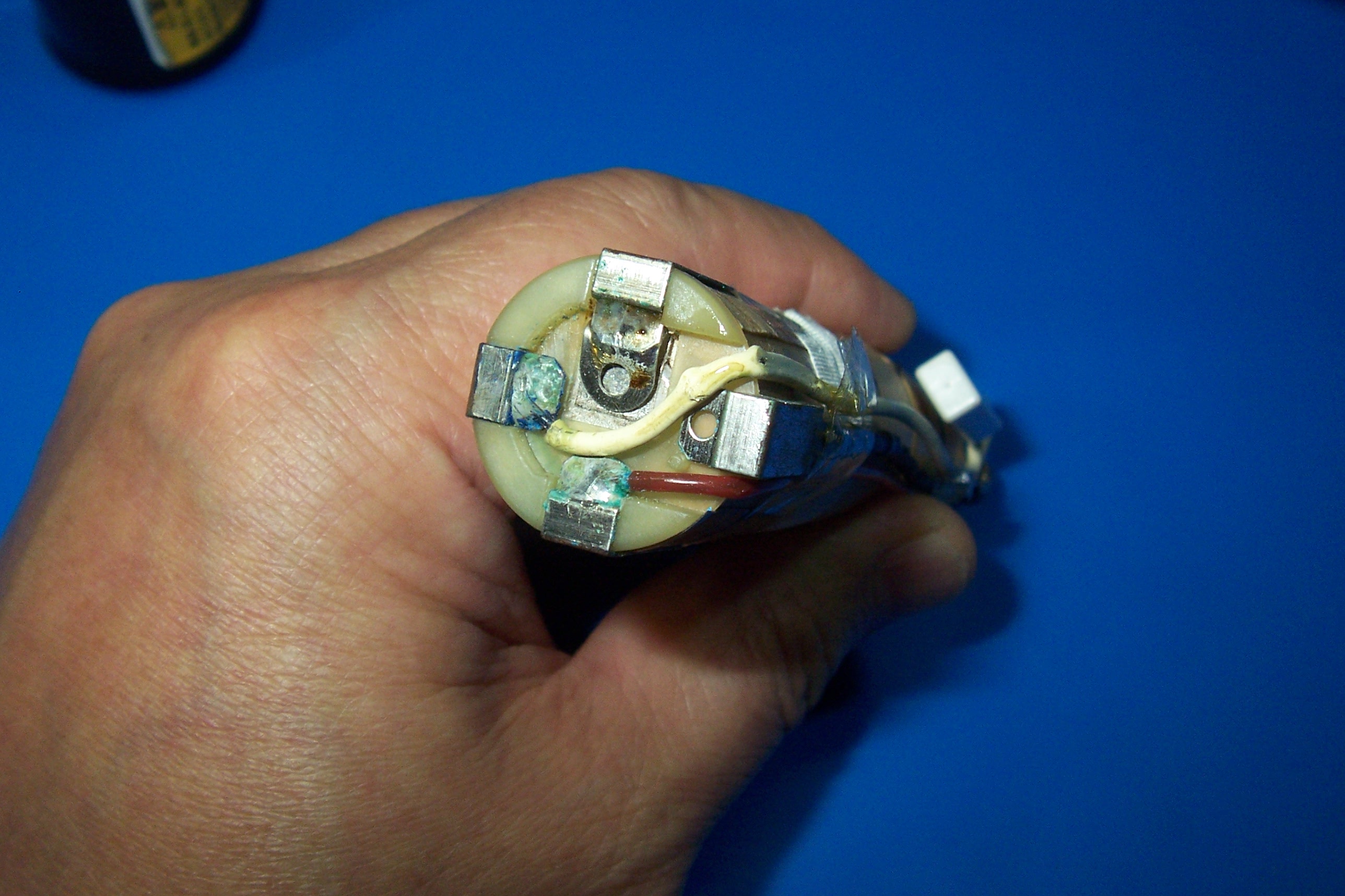

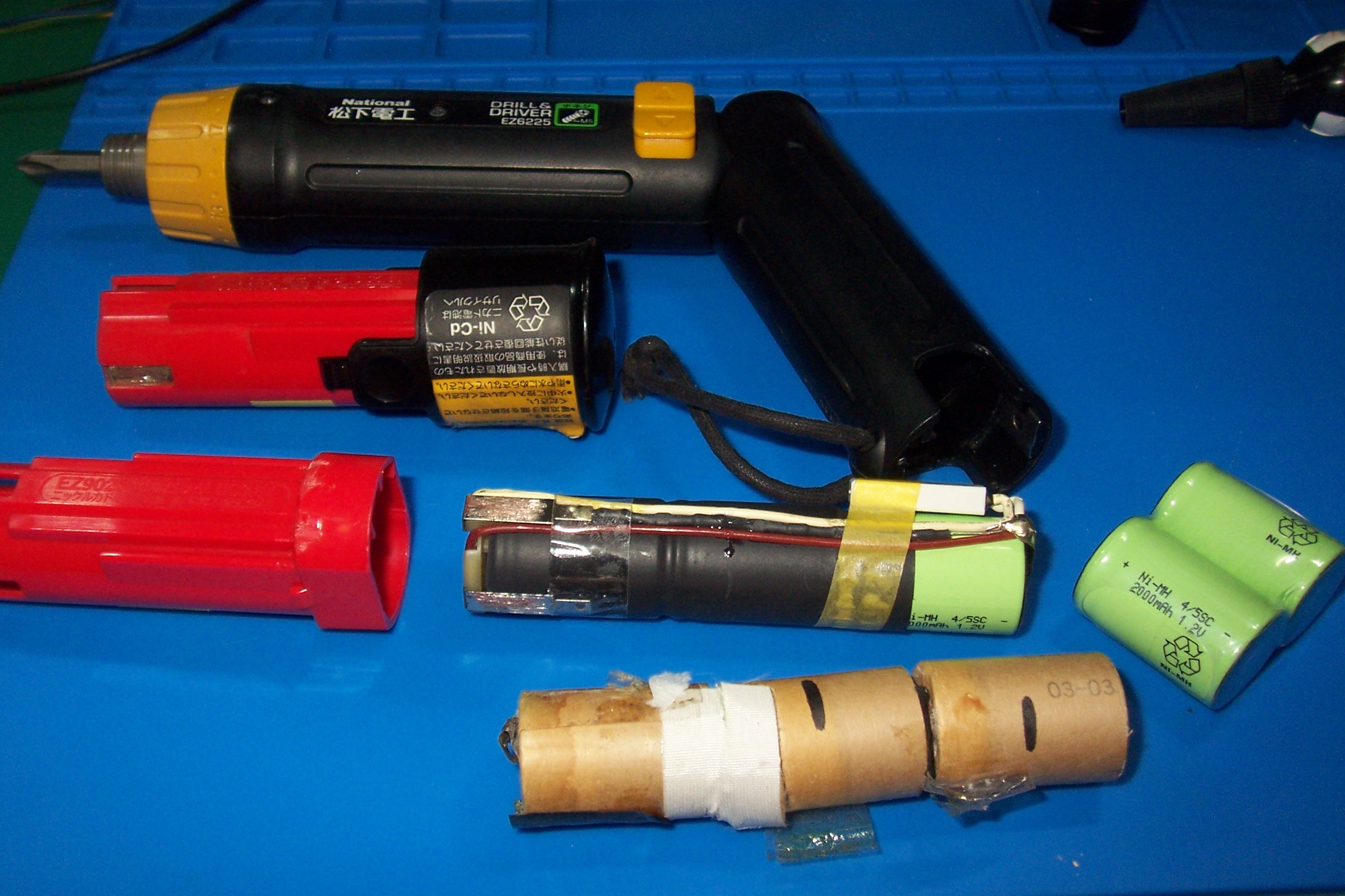

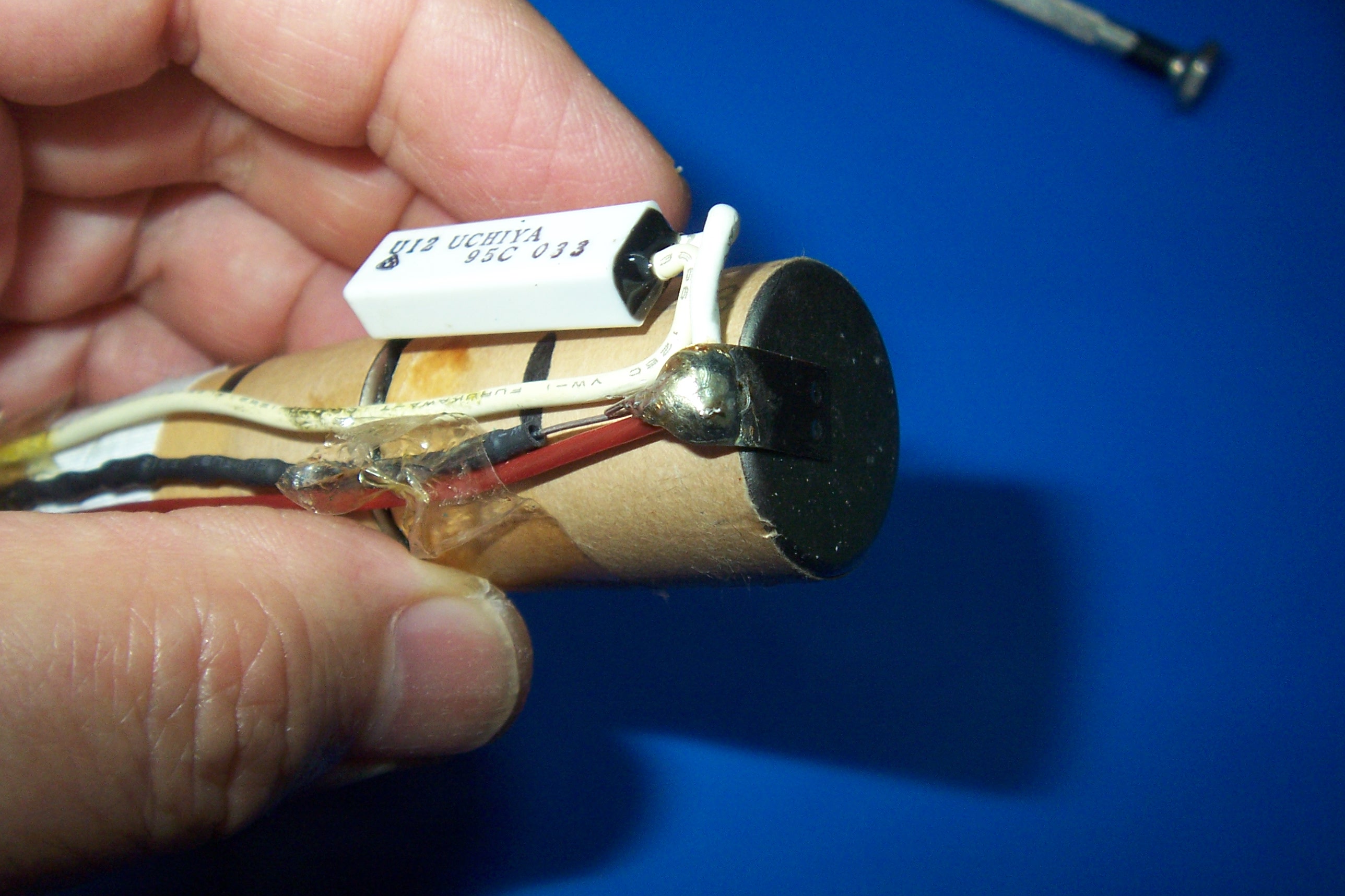

電動ドライバーのバッテリー(ニッカド)が死んでいるので
ニッケル水素のセルに載せ替え作業。

すでに純正品は生産終了らしい
サードパーティー製やセル交換業者が活躍中。

セル交換業者：5Ｋ
サードパーティ製品：2.5K

4/5 SC サイズのセルを以前は中華から取り寄せて交換していたDHMだが
中華からの配送で事故が多発し、送料が高価な配送業社となり
現在はほとんど中華セルを購入するメリットがなくなった。

最近、Amazon経由で中華セルを日本の販売店から手に入れるDHM。
今回も３個で１Ｋを発見しリペアに臨んだ。

結果はすこぶる良好である。。。が

６個注文したのに５個しか届かなかった(涙)
クレーム対応は素早かったが、、さすが中華スタッフ(笑)

【200509-010853.jpg : 0.7MB】

【200508-182521.jpg : 0.6MB】

【200508-182543.jpg : 0.6MB】

【200508-182556.jpg : 0.6MB】


	【723】オシロ

JF1DHM - 20/5/12(火) 15:00 -

引用なし

パスワード

～添付ファイル～

・名前	： H9379c89745894693b407ed4f49dce97cB.jpg
・サイズ	： 208.3KB

～添付ファイル～

・名前	： H94dd7bca80f7488491ed2e52df3ee3a8U.jpg
・サイズ	： 155.8KB

～添付ファイル～

・名前	： 200512-143640.jpg
・サイズ	： 365.2KB

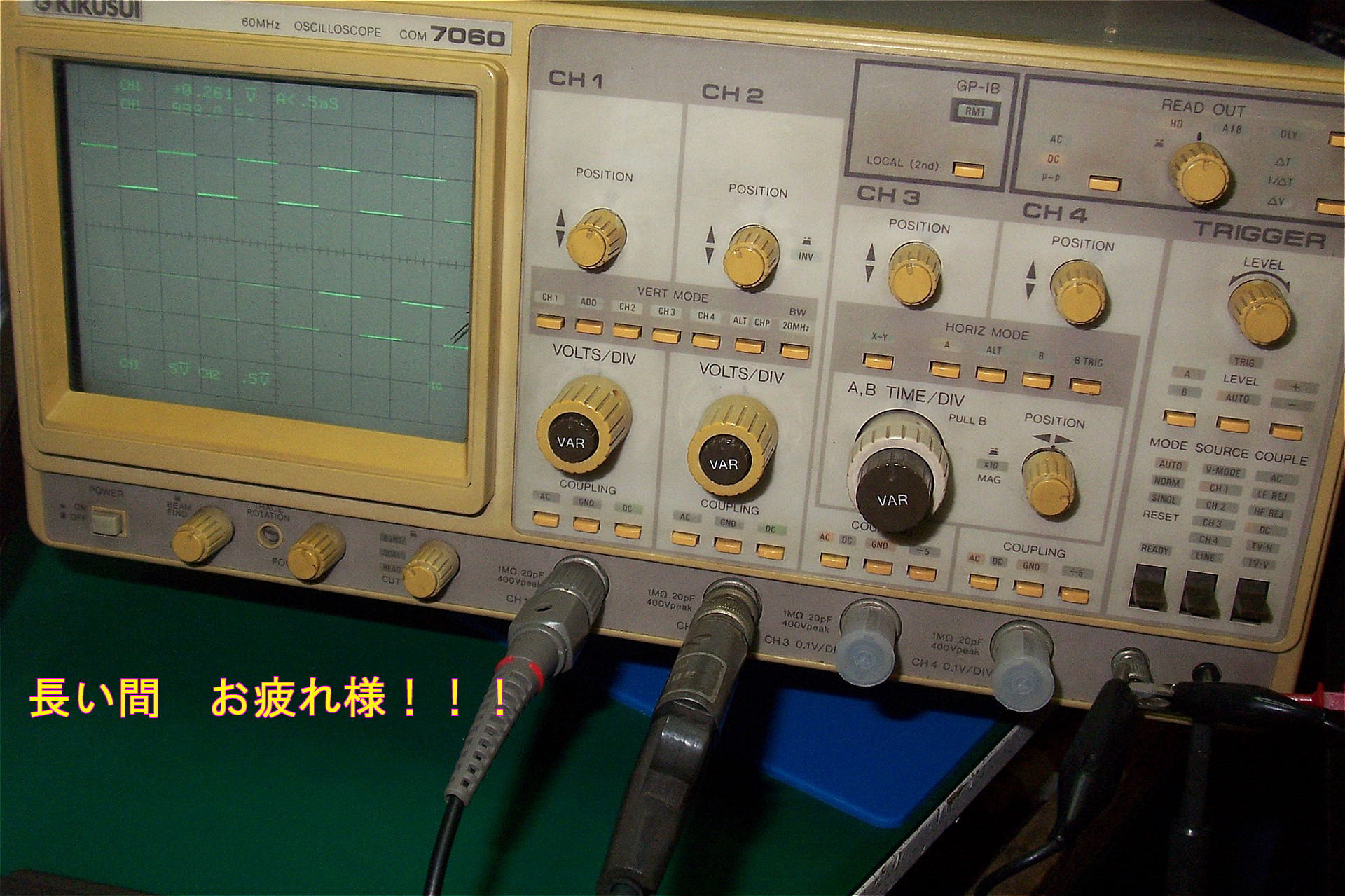

長らく働いてくれた相棒の菊水製アナログ・オシロですが
狭いシャックをさらに狭くしているので
引退（ヤフオク）していただくことになりました(涙)
KIKUSUI COM 7060　60MHz

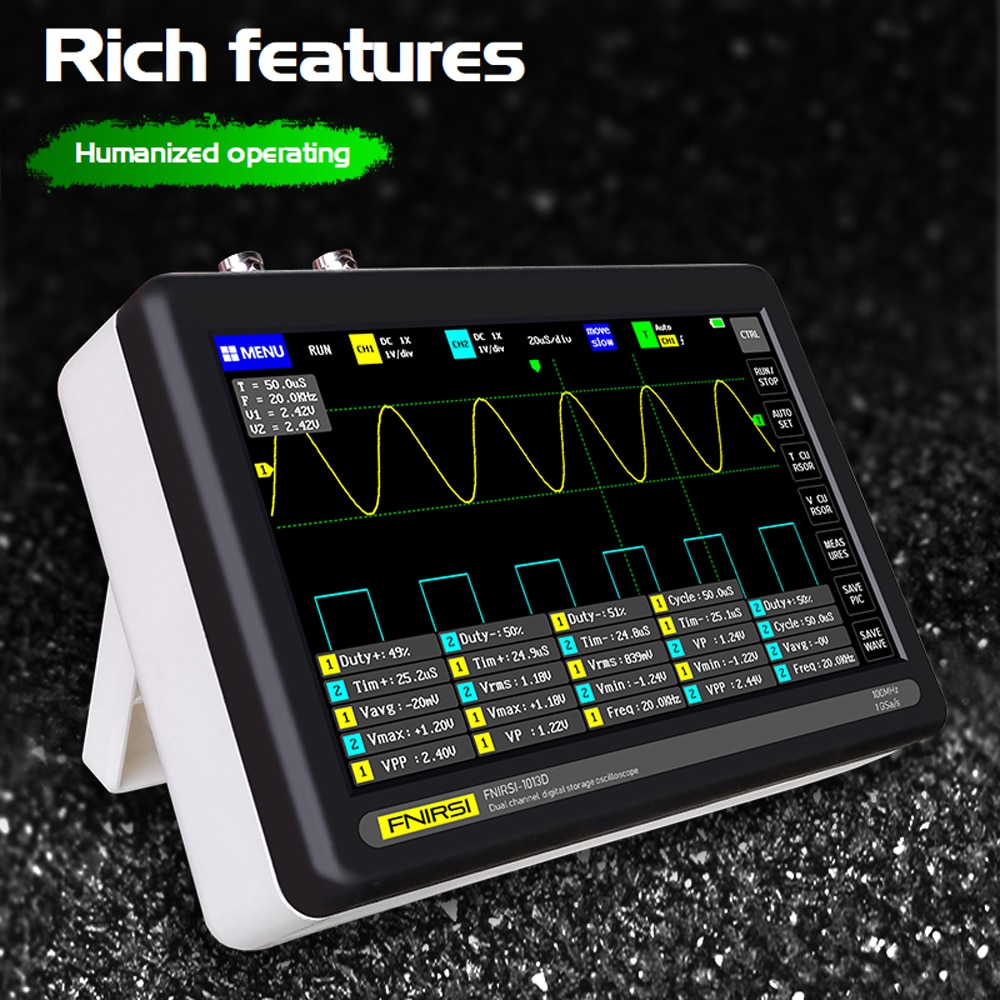

そして後釜をついにポチリました。　￥14K　タブレット型

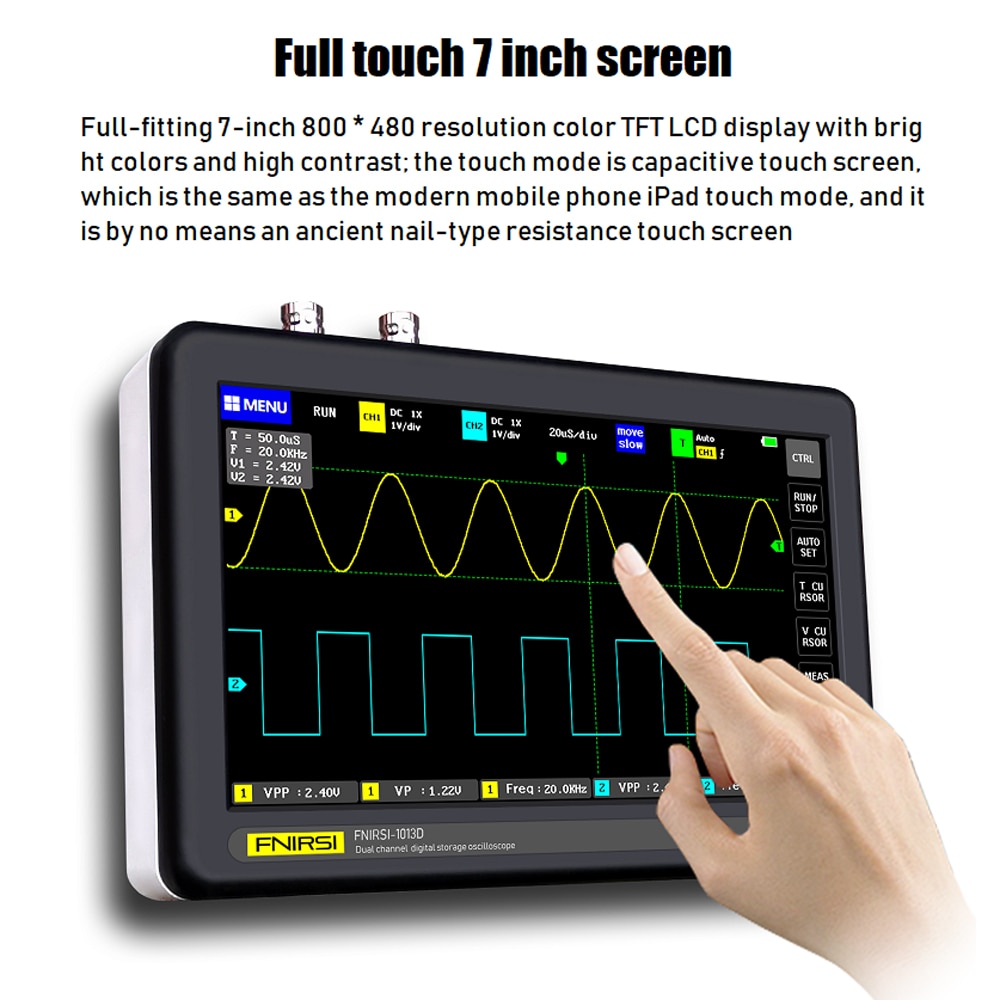

ADS1013D Digital Tablet Oscilloscope Dual Channel 100M

紹介ビデオ
　https://drive.google.com/open?id=1QN_XtkaROURLzQxmqKY8CIGLW7lUoMvg

ADS1013D is a full-featured, highly practical, cost-effective dual-channel flat-panel oscilloscope for the maintenance and R & D industry.

Features:
Intelligent anti-burn，1X can withstand up to 400V withstand voltage.
100MHz analog bandwidth @ 1GSa/s sampling rate (1X=5MHz，10X=100MHz).
Fully fit 7 inch 800 * 480 resolution color TFT LCD display with bright colors and high contrast.
Capacitive touching screen, the same as the touching mode of modern mobile tablet, is not a resistive touching screen with ancient nail operation.
High measurement voltage range, 1X can measure 0~40V, 10X can measure 0~400V，100X can measure 0~4000V.
Up to 12 parameters measurement: VPP，VP，Vmax，Vmin，Vavg，Vrms，Frequent，Duty+，Duty-，Time+，Time-，Period.
Cursor measurement function, it is convenient to manually measure the period and frequency and voltage.
Complete triggering function (single, normal, automatic).
Equipped with high efficiency One-button AUTO.
One-button waveform storage and screenshot.
Built-in 1GB storage space, can store up to 1000 screenshots + 1000 sets of waveform data.
Powerful waveform picture manager supports thumbnail browsing, viewing, detailed viewing, page turning, deletion and waveform zooming in, zooming out, moving, etc.
Equipped with a USB interface, which can be connected to a computer to share its screenshots with the computer, which is convenient for secondary analysis.
Lissajous figures graphic display function can be used to determine the amplitude, frequency, and phase contrast of two groups of signals.
FFT display function, can analyze the spectral characteristics of the signal.
Built in 6000mAh rechargeable lithium battery，fully charged for 4 hours of continuous use at the highest screen brightness.
Memory compression technology, waveform refresh screen does not flicker.
Screen brightness adjustment.
Background grid brightness adjustment.
Ultra thin, easy to carry.

Specifications:
Material: ABS
Color: black+white
Analog band width: 100MHz * 2
Number of channels: 2 channels
Maximum real time sampling rate: 1GSa/s
Vertical sensitivity: 50mV/div~500V/div
Horizontal time base range: 50S/div~10nS/div
Maximum test voltage: 40V (1X probe), 400V (10X probe)
Storage depth: 240Kbit
Input resistance: 1M
ADC precision: 8bits
Coupling mode: AC/DC
Trigger mode: Single, Normal, Auto
Trigger edge: Rising edge / Falling edge
External trigger voltage: 0~40V
Display: 7 inch - 800*480
Operating: capacitive touching screen + gesture
Extension ports: USB picture export
Power supply: 1 * lithium battery, 6000mAh (included)
Item size: 184 * 124 * 50mm / 7.2 * 4.9 * 2.0in
Package size: 200 * 134 * 60mm / 7.9 * 5.3 * 2.4in
Package weight: 700g / 1.5lb

Packing List:
1 * ADS1013D Oscilloscope Host
2 * Matching 100MHz Probe (1X and 10X)
1 * USB Cable
1 * User Manual

【H9379c89745894693b407ed4f49dce97cB.jpg : 208.3KB】

【H94dd7bca80f7488491ed2e52df3ee3a8U.jpg : 155.8KB】

【200512-143640.jpg : 365.2KB】


	【752】オシロが青森へ嫁いだ

JF1DHM - 20/5/23(土) 23:23 -


	引用なし

	パスワード

ついに、菊水オシロスコープ COM 7060　60MHzが

ヤフオクにて　２４５０円で落札され　（入札者２名）
嫁いでゆきました(涙)


	【753】挙式

JF1VHX - 20/5/24(日) 0:38 -


	引用なし

	パスワード

▼JF1DHMさん：
>ついに、菊水オシロスコープ COM 7060　60MHzが
>嫁いでゆきました(涙)

青森は自粛解除されたので、結婚式が挙げられますね。神奈川はまだなので、お父さんが出席できないのは残念ですね。
VHX


	【854】ＮＥＷオシロが届いた！

JF1DHM - 20/6/26(金) 17:31 -

引用なし

パスワード

～添付ファイル～

・名前	： 200626-145611.jpg
・サイズ	： 436.7KB

～添付ファイル～

・名前	： 200626-150325.jpg
・サイズ	： 447.7KB

～添付ファイル～

・名前	： 200626-151044.jpg
・サイズ	： 0.5MB

～添付ファイル～

・名前	： 200626-151323.jpg
・サイズ	： 467.7KB

～添付ファイル～

・名前	： 200626-151513.jpg
・サイズ	： 482.3KB

～添付ファイル～

・名前	： 200626-151522.jpg
・サイズ	： 448.1KB

～添付ファイル～

・名前	： 200626-165942.jpg
・サイズ	： 437.0KB

５月の中旬に新しいオシロスコープを注文してから首をながーくして待っていた
新婦が我が家にやってきた！

タッチパネル画面も対角線で17cm超えで十分！　っていうか
前面は画面だけで操作部分は何もなく画面タッチですべて行える。

筐体の上面にBNC接栓の入力が２ｃｈとテスト端子
充電とパソコン連携用のUSB端子、電源スイッチとLEDが２つだけ

背面には傾斜スタンドの足がセットされている
（早速、引き出し易いように工夫した）

電源を入れると　メーカーロゴと中国語のメーカー名が1秒ほど表示されるのが
ちょっとダサい(笑)

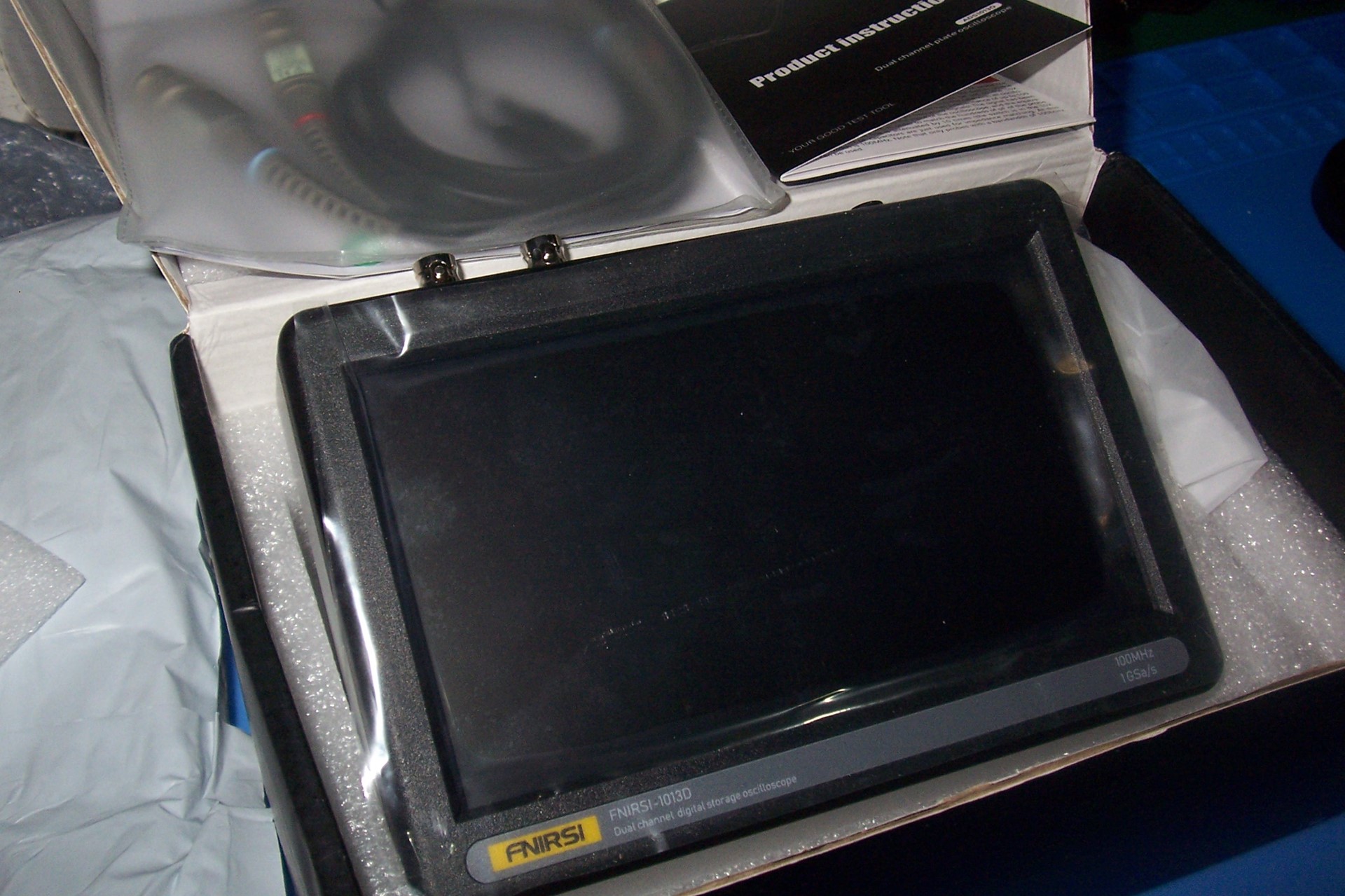

1.荷ほどき直後。化粧箱入り

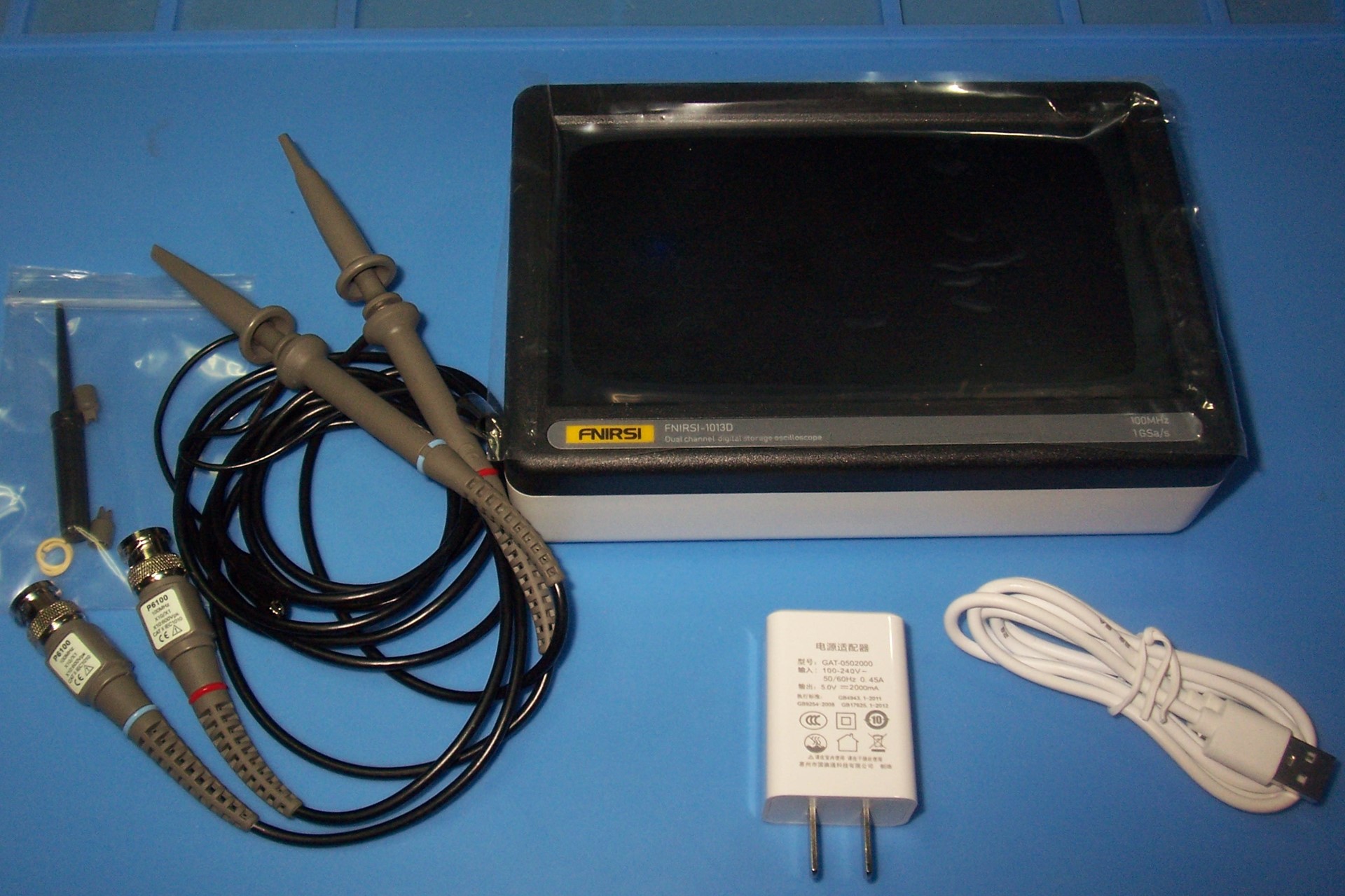

2.付属品など

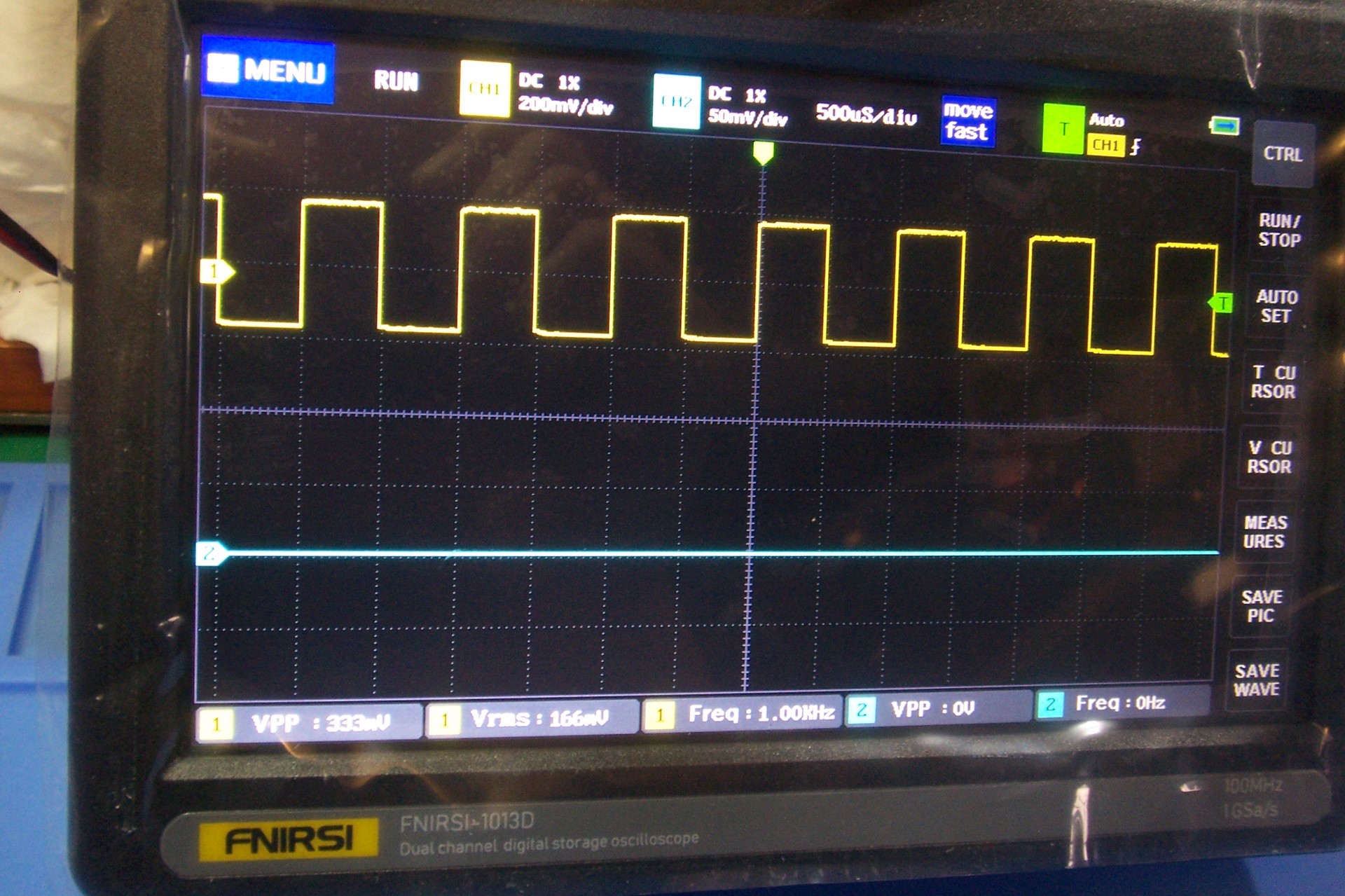

3.最初に表示したのはTest端子の様子

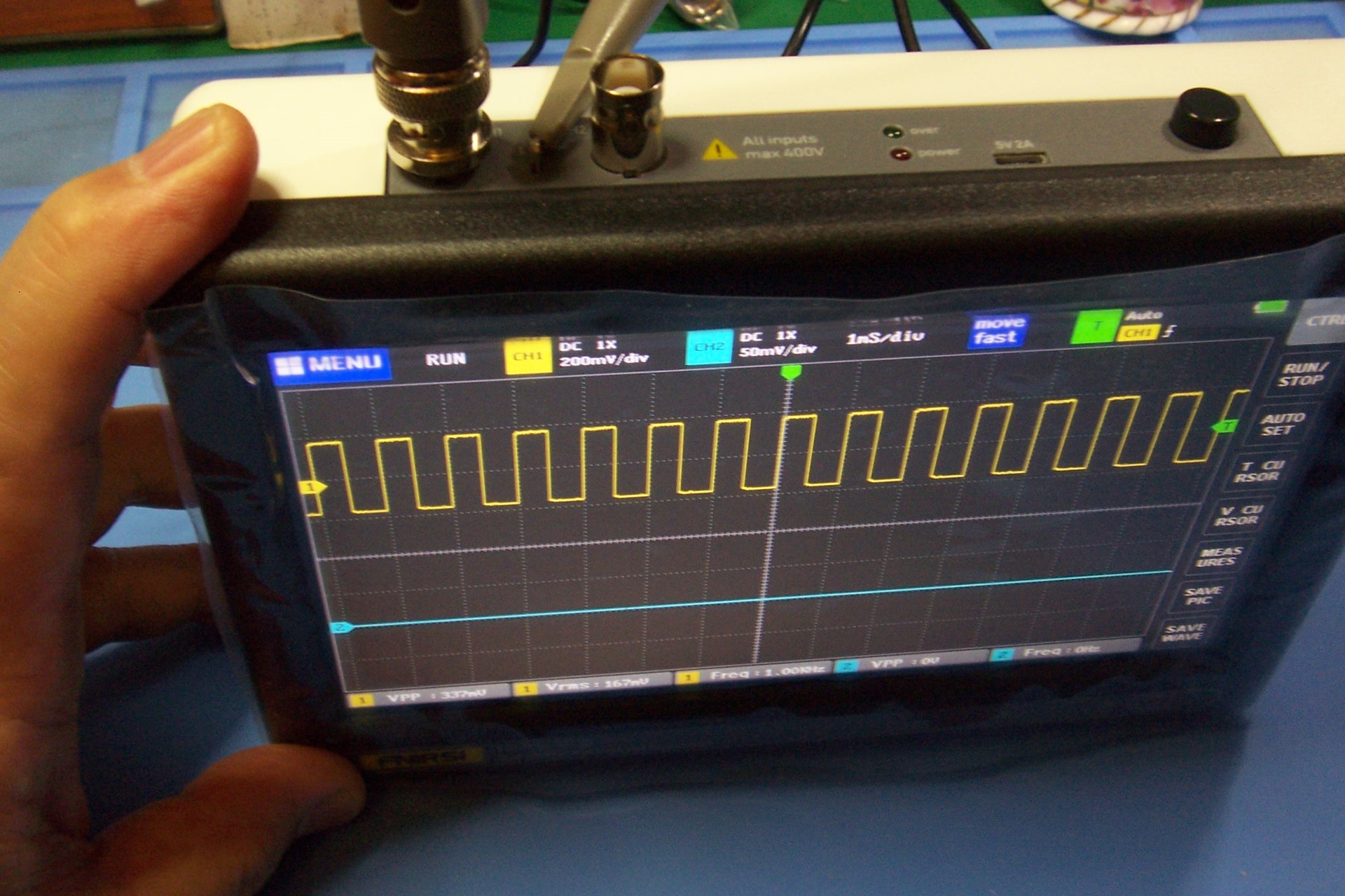

4.サイズ感は左手と比較

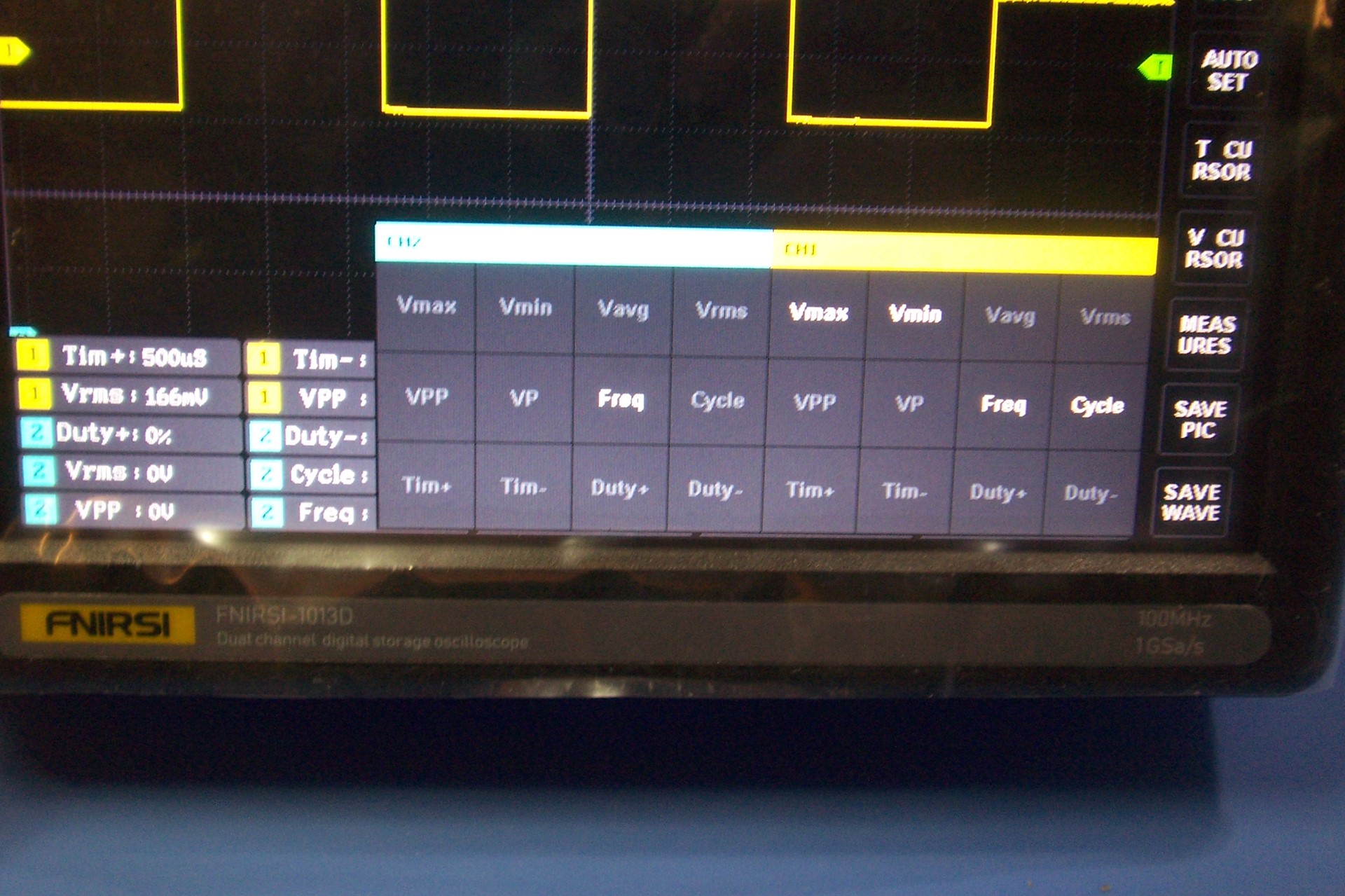

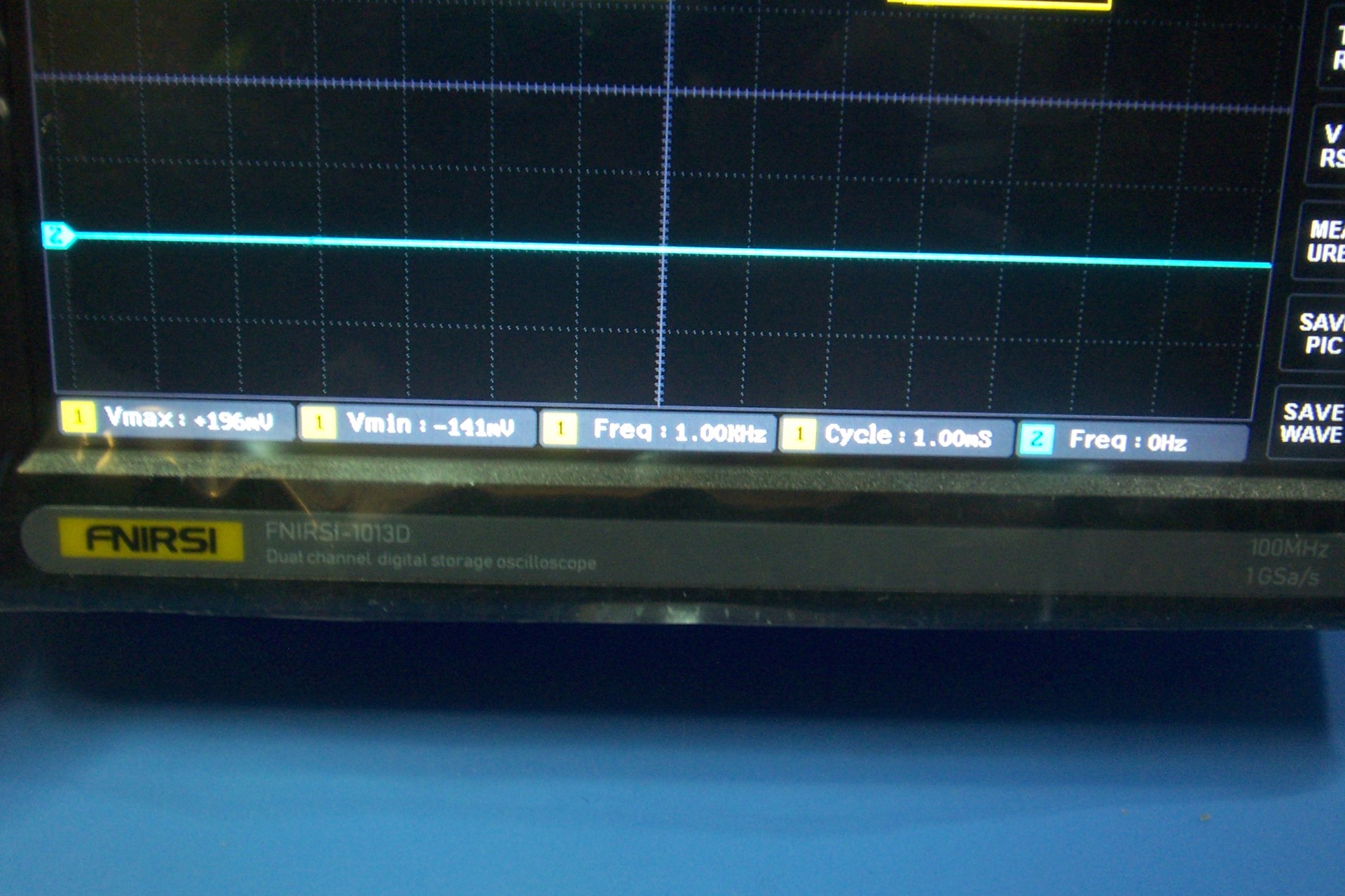

5.表示したい情報は選択自由
6.選択した情報が最下段に表示される

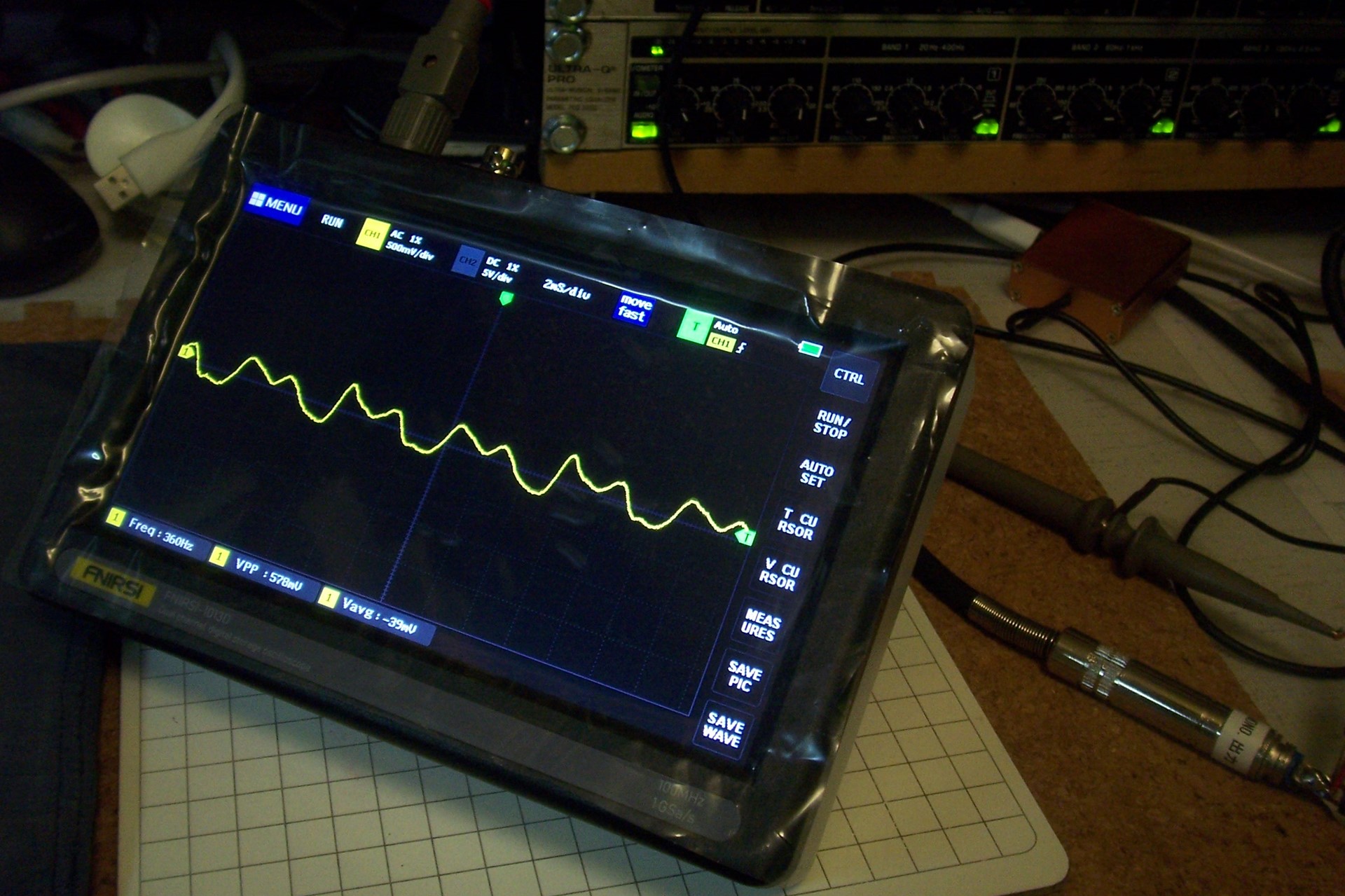

7.計測したい場所・机上で動作するのがGood！

【200626-145611.jpg : 436.7KB】

【200626-150325.jpg : 447.7KB】

【200626-151044.jpg : 0.5MB】

【200626-151323.jpg : 467.7KB】

【200626-151513.jpg : 482.3KB】

【200626-151522.jpg : 448.1KB】

【200626-165942.jpg : 437.0KB】


	【862】タブレットオシロ　色々

JF1DHM - 20/6/29(月) 1:23 -

引用なし

パスワード

～添付ファイル～

・名前	： 200628-224432.jpg
・サイズ	： 444.0KB

～添付ファイル～

・名前	： 292067.jpg
・サイズ	： 149.8KB

～添付ファイル～

・名前	： 436577.jpg
・サイズ	： 178.4KB

～添付ファイル～

・名前	： 514664.jpg
・サイズ	： 63.3KB

～添付ファイル～

・名前	： c98136.jpg
・サイズ	： 86.9KB

～添付ファイル～

・名前	： fbadd7.jpg
・サイズ	： 126.2KB

付属のマニュアルは5×6cmの大きさで一切の図も絵も表もなく
すべて文字で表現されていて、英語版と中国語版のみで難解である。
日本の販売代理店サイトにも取説は見当たらない
10時間も使っていれば道は開かれるだろうと思っている

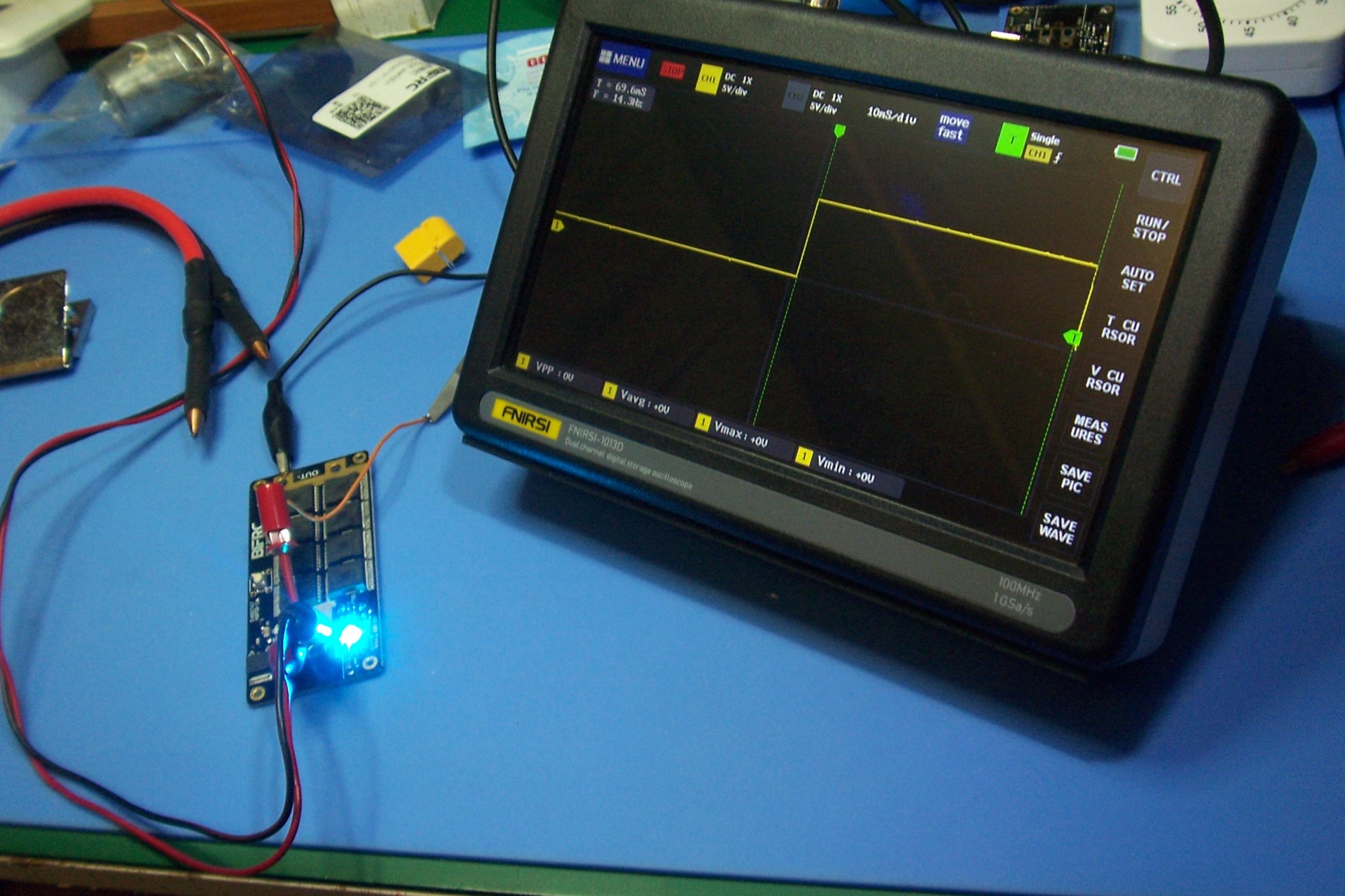

さっそく、届いたスポット溶接基板のスイッチング時間の変化量を
NEWオシロで測定する。画像＃１
中華の製品にはほとんど詳しい諸元は付属しないので(汗)

この1時間で判明したことは
(1)時間軸の変更は　画面左側タップで　＋　、画面右側タップで　－

(2)トリガーのレベルをドラッグ操作できるのは10mS以下。
　20mS以上は操作するトリガー・カーソル＜T＞の表示が消える。

(3)MEASで選択した項目の測定値が表示されるのは50mS以下。
　100mS以上は測定値表示が消える。
　内部メモリ容量の上限なのだと納得する。

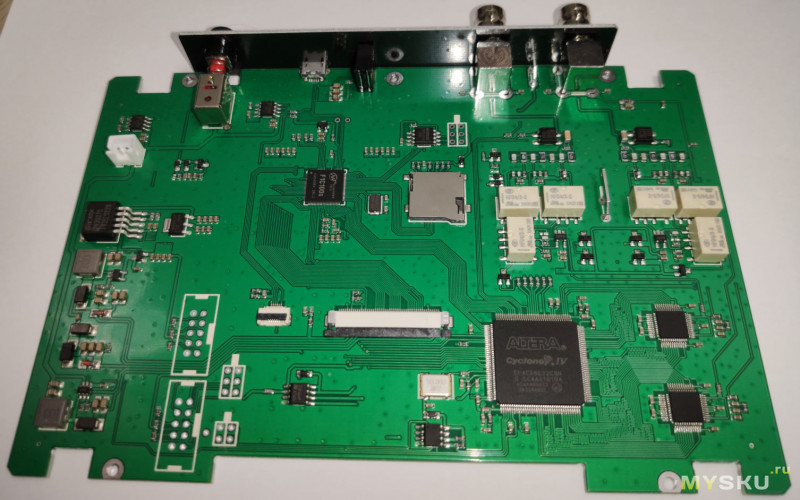

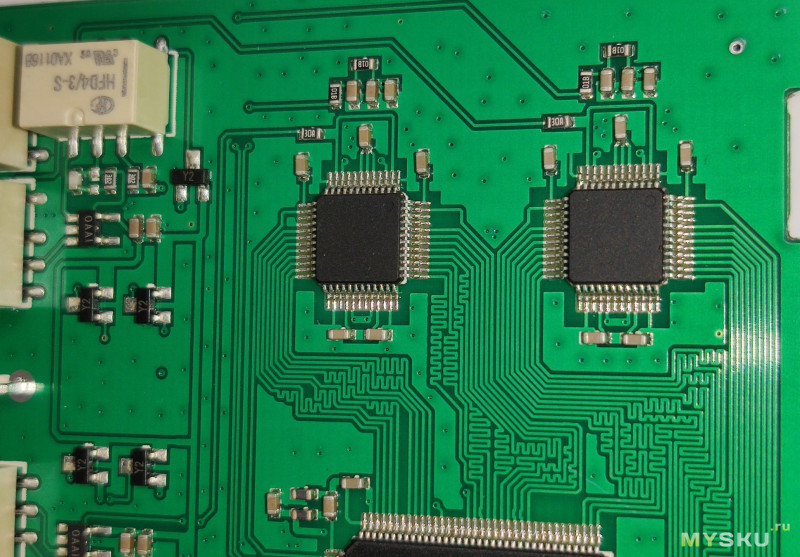

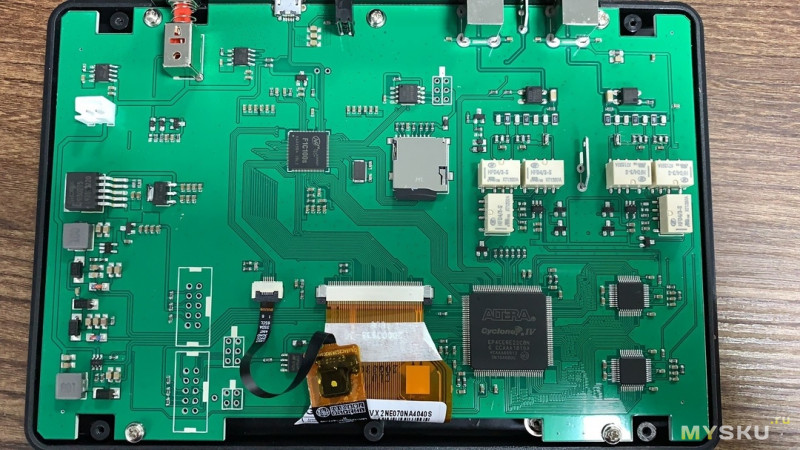

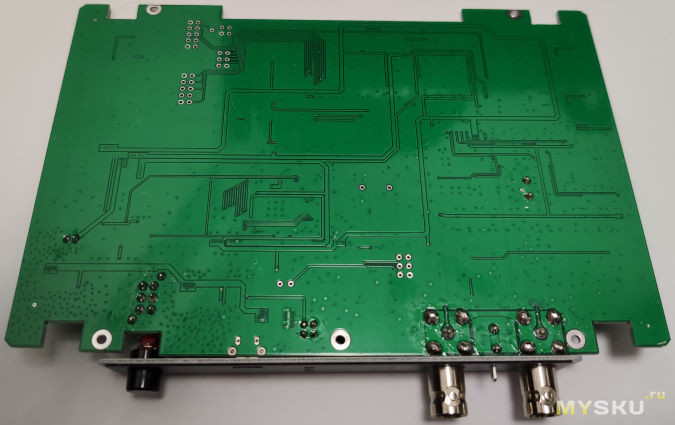

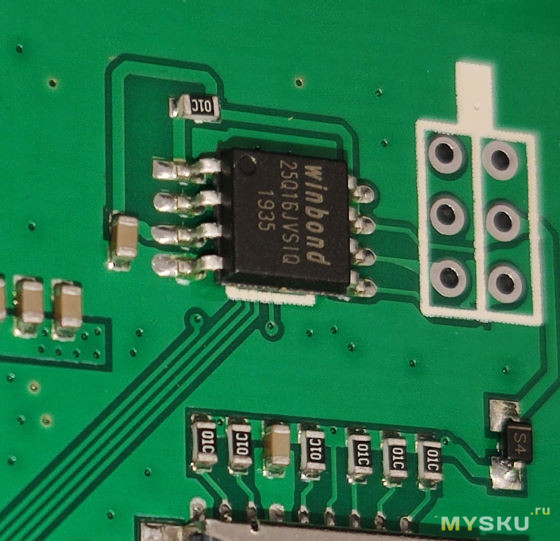

このタブレットオシロ　FNIRSI製　1013D　の内部はこんな感じです。
画像＃２～６

測定結果を画面記録するメモリ先は内部のMaicroSDカードらしい
内部基板の中央にソケットとカードが見える。

パソコンにUSB接続すると1GByteのドライブとして認識され
記録した画像を転送することができます。

【200628-224432.jpg : 444.0KB】

【292067.jpg : 149.8KB】

【436577.jpg : 178.4KB】

【514664.jpg : 63.3KB】

【c98136.jpg : 86.9KB】

【fbadd7.jpg : 126.2KB】


	【866】工具を作って「特殊ネジ」を回す

JF1DHM - 20/7/1(水) 0:29 -

引用なし

パスワード

～添付ファイル～

・名前	： p_b01-01.jpg
・サイズ	： 133.1KB

～添付ファイル～

・名前	： 200630-175447.jpg
・サイズ	： 0.5MB

～添付ファイル～

・名前	： Hot-New-10PCS(2).jpg
・サイズ	： 299.7KB

最近の電気製品は分解ができないように特殊ネジで筐体を止めている場面が多い。

本日もELECOM製テーブルタップのケーブルを短くしようと筐体の裏を見ると

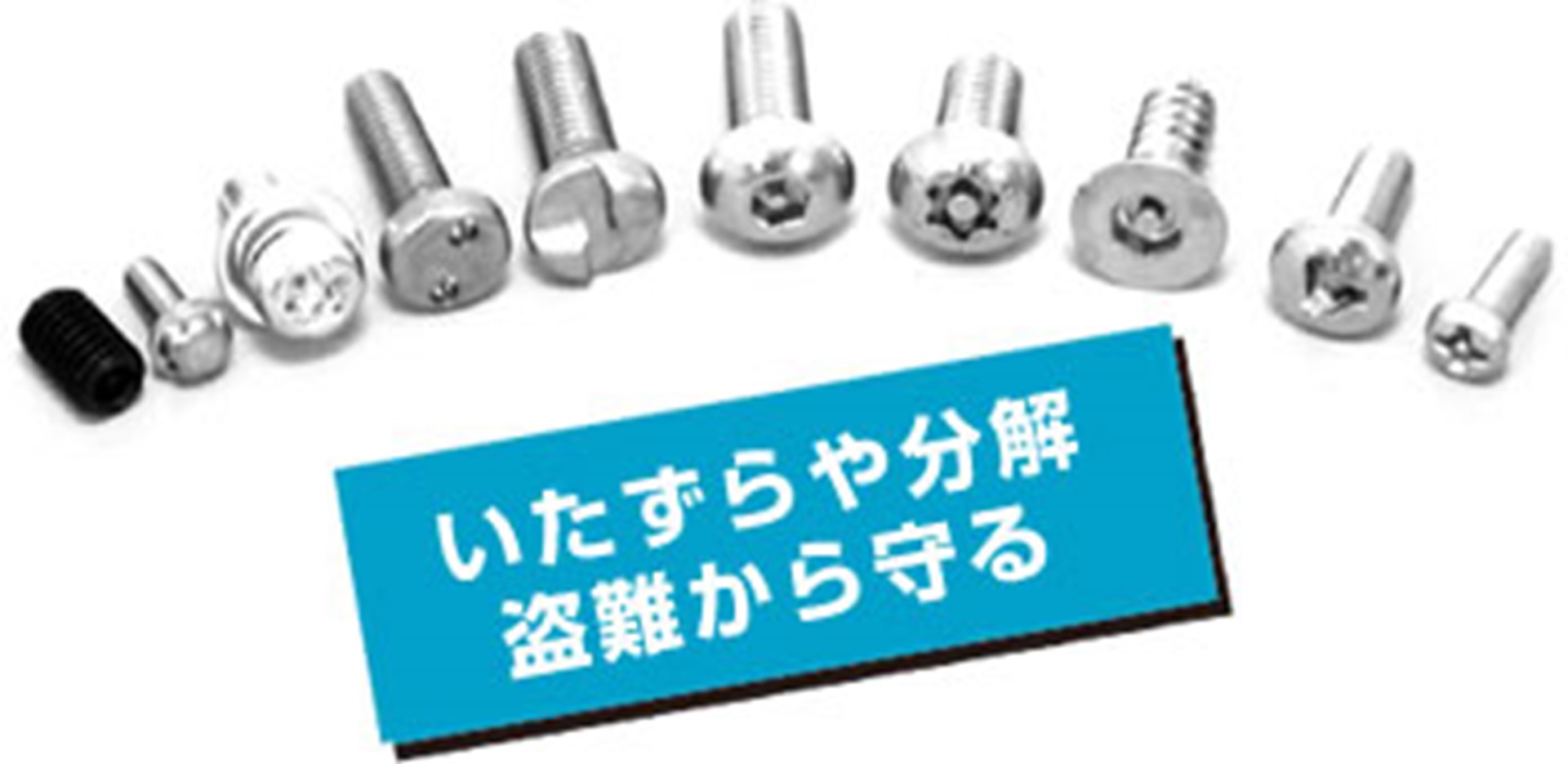

特殊ネジ５本で閉じられていた。（画像＃１は多くの特殊ネジ）

しばらく考え、、マイナスドライバーのビット先端を削って
こいつらを回せないかと考え、ダイヤモンド製のミニグラインダーで削りだし

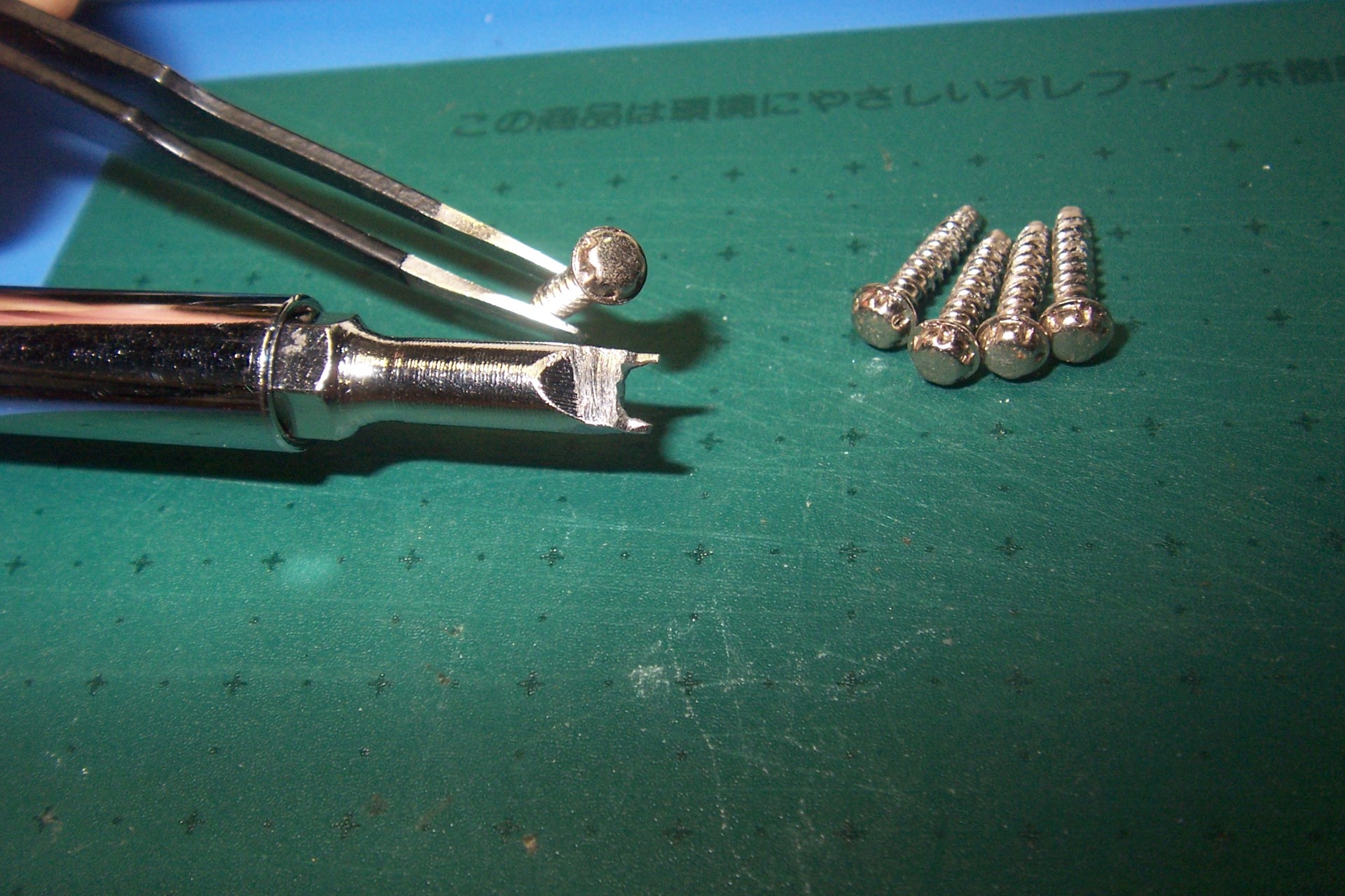

画像＃２の物を作り、息をとめながら(笑)　慎重にネジを回し分解に成功した！！

何か専用工具が必要なとき、自作での目標達成はちょっとウレシイ♪

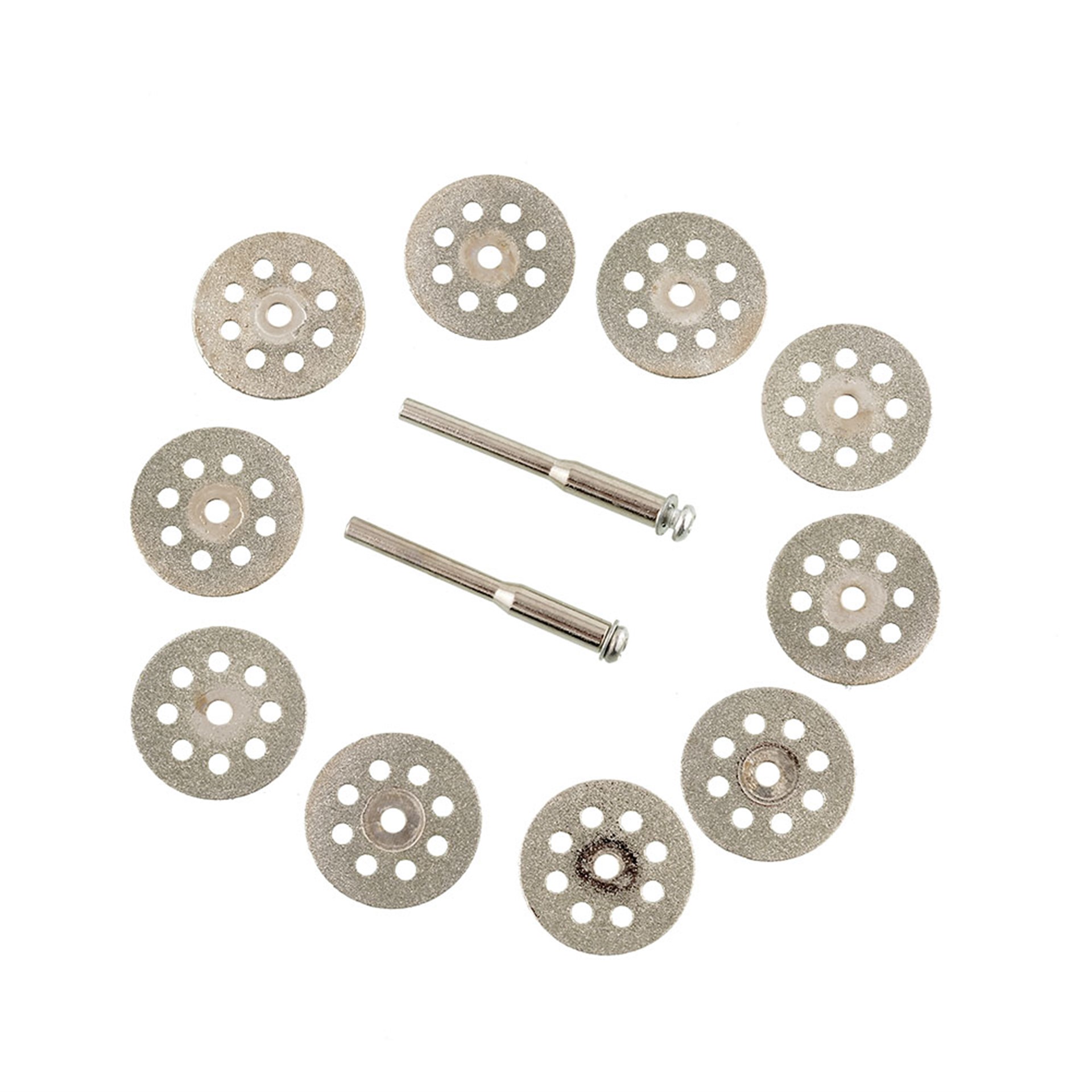

※画像＃３はミニグラインダーの刃

【p_b01-01.jpg : 133.1KB】

【200630-175447.jpg : 0.5MB】

【Hot-New-10PCS(2).jpg : 299.7KB】
