▼ 【870】ひさびさの晴れでANT整備 JF1VHX 20/7/2(木) 17:41 [添付][添付][未読]
【871】画像回転させました　　改造案１ JF1DHM 20/7/3(金) 4:44 [未読]
【872】画像クルリにTNX JF1VHX 20/7/3(金) 12:31 [未読]
【873】Re:画像クルリにTNX JF1DHM 20/7/3(金) 14:07 [未読]
【875】無惨！ JF1VHX 20/7/3(金) 17:04 [添付][添付][未読]
【870】ひさびさの晴れでANT整備
 JF1VHX  - 20/7/2(木) 17:41 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： DSCN1353.jpg
・サイズ ： 62.9KB
[添付]〜添付ファイル〜
・名前 ： DSCN1354.jpg
・サイズ ： 79.9KB

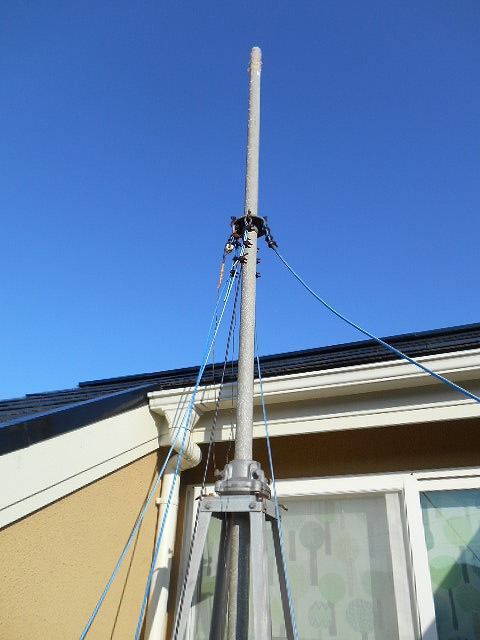

   6mのHB9CVを調整し直すためマストから降ろした。
このANTは、AM長屋の店子だったときに50.590によく出ていたので、
中心周波数を50.450あたりに設定していたはず。
50.250あたりに戻そうと思ったのだが、

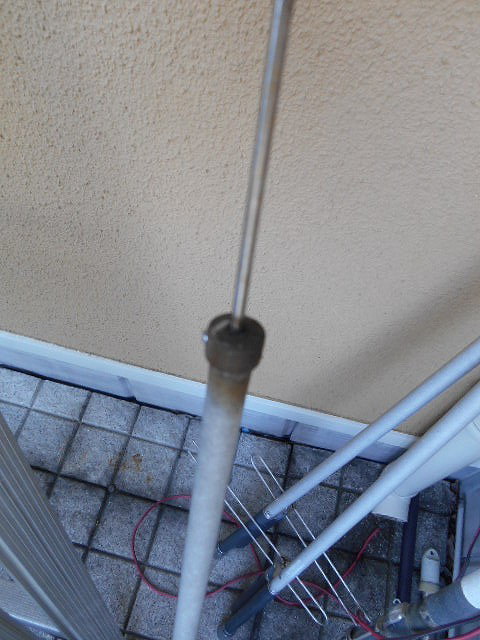

ロッド・エレメントの2段目を固定するボルト1本の頭がねじ切れた。うむー、面倒！
コメットの新品は11K円だが・・・

添付画像
【DSCN1353.jpg : 62.9KB】

添付画像
【DSCN1354.jpg : 79.9KB】
<Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:77.0) Gecko/20100101 Firefox/77.0＠h175-177-040-171.catv02.itscom.jp>
【871】画像回転させました　　改造案１
 JF1DHM  - 20/7/3(金) 4:44 -
引用なし
パスワード
   >中心周波数を50.450あたりに設定していたはず。
>50.250あたりに戻そうと思ったのだが、

周波数を下げるのにタップ位置を伸ばそうとしているのですよね
ネジ切ってしまったエレメントの先端に
素材のつぎ足し計画はいかがでしょうか？
すべてのエレメントを均一の長さ（※１）に伸ばすとして
※1（50.450-50.250の波長差/4）　約６mm

もっとも簡単な方法なら、
　普通のラグ端子のビス穴以外の長さが6mmほどなので
　適当なラグ端子をエレメントの先端にビス止めでつぎ足しして
　自己癒着テープ等でカバー。
　全エレメントの先端をすべて自己癒着テープ等でお化粧してしまえば
　誰にもわからない。フロント方向をビニールテープで色わけするとか。。

同じ素材が手持ちにジャンクとしてあればそれをつぎ足し
もし素材がなければ反対側エレメントから６mm以上をカットして拝借し
それをつぎ足し。もちろん拝借されるほうに長さ的な余裕があればですが。。


ところで外径何ミリですか？
<Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>
【872】画像クルリにTNX
 JF1VHX  - 20/7/3(金) 12:31 -
引用なし
パスワード
   DHMさん
詳細なアドバイス、痛み入ります。
結局ドリルでネジの両側に穴をあけて、力づくで取り外しました。
予想外に時間が掛かりました。

ステンレスのネジ自身をドリルで削り取るのは無理でした。
硬いの硬くないのって！
ドリルがなまくらになっているせいもありますが。

あらためて調べて見たら、このRadixのANTの下限は50.300でした。
なのでエレメントは伸ばし切ったまま固定します。
VHX
<Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:77.0) Gecko/20100101 Firefox/77.0＠h175-177-040-178.catv02.itscom.jp>
【873】Re:画像クルリにTNX
 JF1DHM  - 20/7/3(金) 14:07 -
引用なし
パスワード
   ▼JF1VHXさん：
>ステンレスのネジ自身をドリルで削り取るのは無理でした。

回らなかったのでアルミとの異種金属による腐食が原因だと推測し
ネジの材質はステンレスだと容易に想像できるので、
ドリルでの取り外す案はお勧めしませんでした。まず無理です。

固かったり回らなかった場合はガストーチでネジの頭を真っ赤にあぶれば
ほぼ緩みます。ステンレスなので無理に回せば確実に破断しますね。
<Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>
【875】無惨！
 JF1VHX  - 20/7/3(金) 17:04 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： DSCN1355.jpg
・サイズ ： 46.9KB
[添付]〜添付ファイル〜
・名前 ： DSCN1357.jpg
・サイズ ： 122.2KB
   JF1DHMさん：
ステンレス・ネジを削るやはり無理とのこと。ですよね。

ネジをはぎ取った跡です。無惨な傷跡が残りましたが、エレメントは目いっぱい伸ばせるようになりました。パテで埋めて、テープを貼れば問題なし。あと数年使えれば、御の字です。ブームは四角材です。ちょっと高級感?漂います。錆もほとんどない。これはあと20年位は持ちそう。

添付画像
【DSCN1355.jpg : 46.9KB】

添付画像
【DSCN1357.jpg : 122.2KB】
<Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:77.0) Gecko/20100101 Firefox/77.0＠h175-177-040-181.catv02.itscom.jp>
