	【908】Disputeへようこそ！！

JF1DHM - 20/7/28(火) 1:04 -


	引用なし

	パスワード

中華製品と遊ぶにはDisputeが必須科目です　(笑)

・製品が届かない
・違う製品が届いた（型、色、サイズ）
・注文した数量に足りない
・外見的／物理的に壊れている、錆びている
・機能しない
・新品のハズが中古品が届く

このスレッドは
　Disputeした時の様子を自由に書き込んでください！


	【909】４ｃｈミキサー基板

JF1DHM - 20/7/28(火) 1:14 -

引用なし

パスワード

～添付ファイル～

・名前	： Multi-Source-RCA-Mixer.jpg
・サイズ	： 89.3KB

～添付ファイル～

・名前	： 200727-232435.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 200727-232335.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 200727-232922.jpg
・サイズ	： 498.8KB

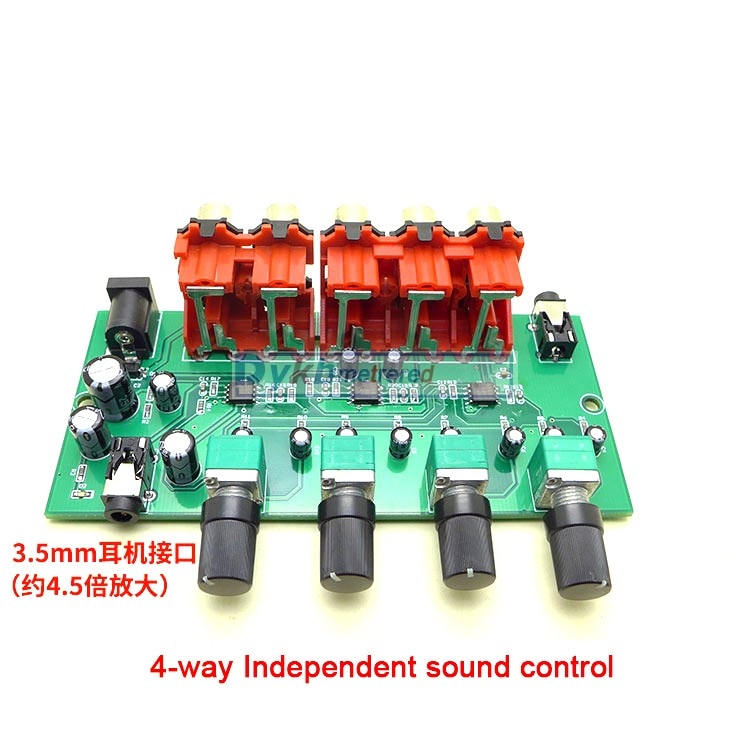

製品
https://www.aliexpress.com/item/4000801234194.html

朝の7.140　QSOの際に　3つの音声を聞いている
無線機の音、SDRの音、ZOOM会議の音

現在も音源それぞれのボリュームなどを調整して聞き分けているが
オペレーションが煩雑なので朝QSO専用のミキサーを計画しPCBを発注したのだが

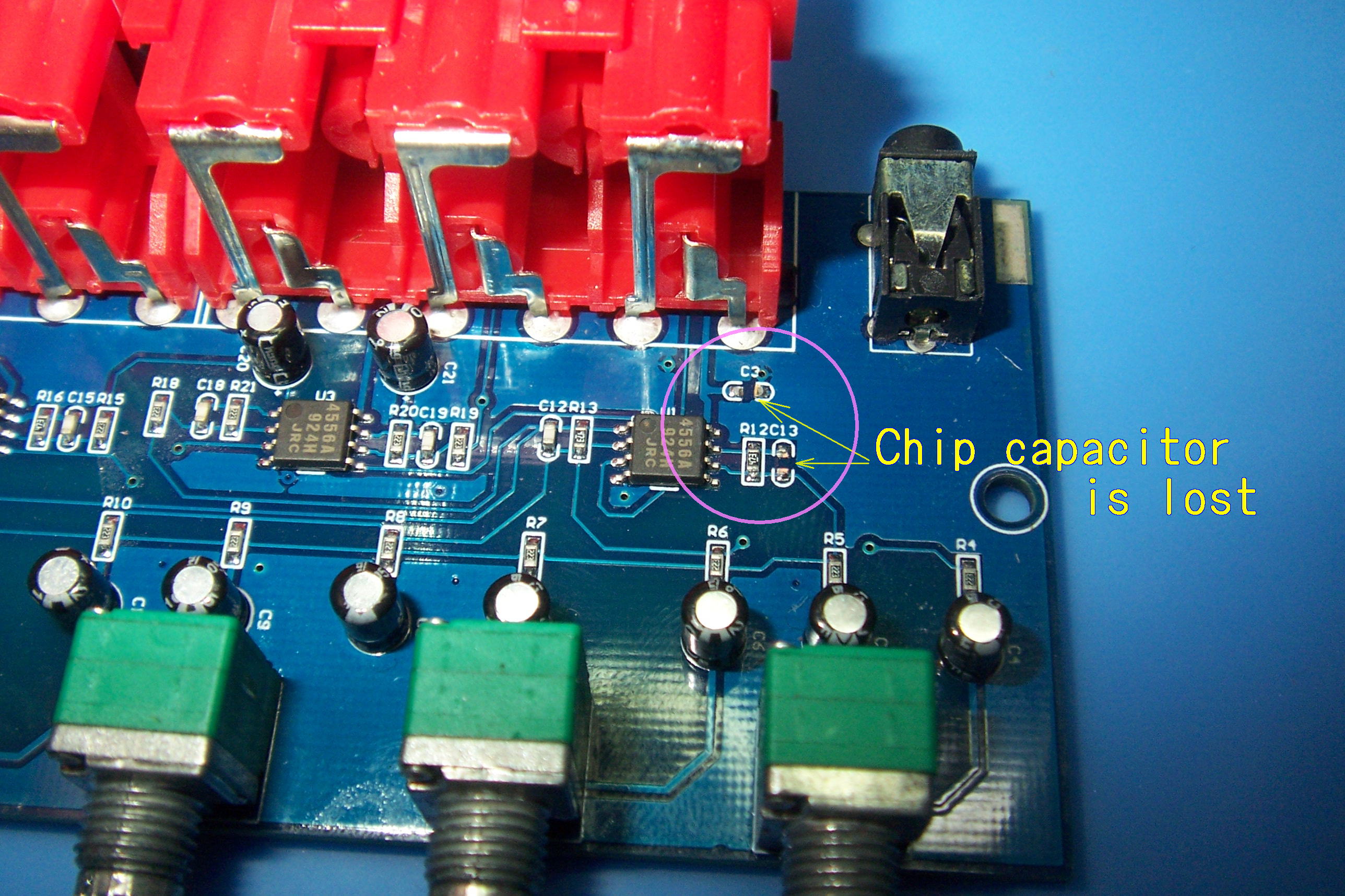

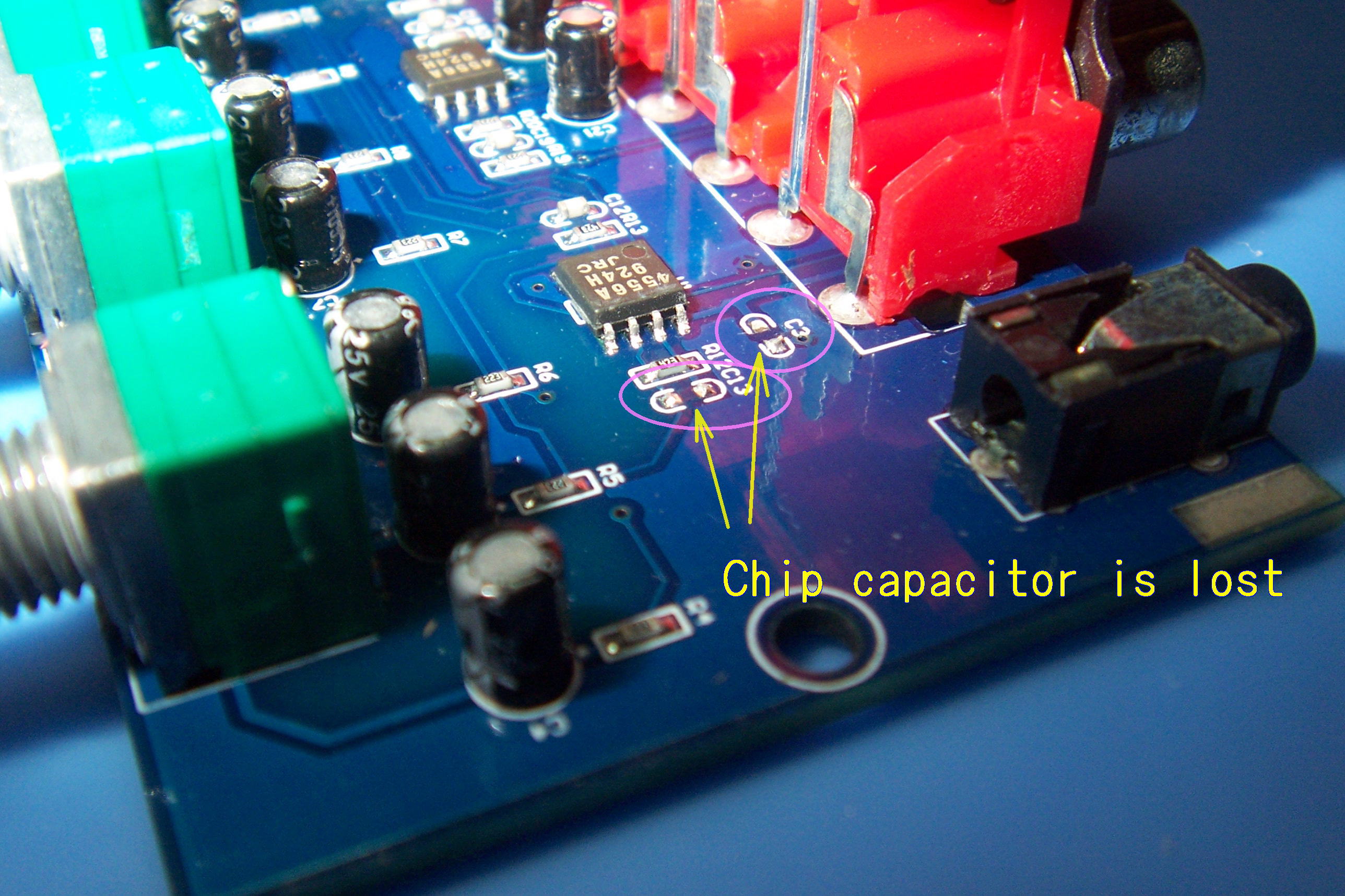

届いた商品の基板上からチップコンデンサ　２個が　紛失している！
さらにRCAプラグは緑色に錆びていたので　Dispute！

全額返金を要求中　\1231

【Multi-Source-RCA-Mixer.jpg : 89.3KB】

【200727-232435.jpg : 0.6MB】

【200727-232335.jpg : 0.6MB】

【200727-232922.jpg : 498.8KB】


	【910】Finished !　報告

JF1DHM - 20/7/28(火) 2:51 -

引用なし

パスワード

～添付ファイル～

・名前	： 200727-232922_Finish.jpg
・サイズ	： 183.9KB

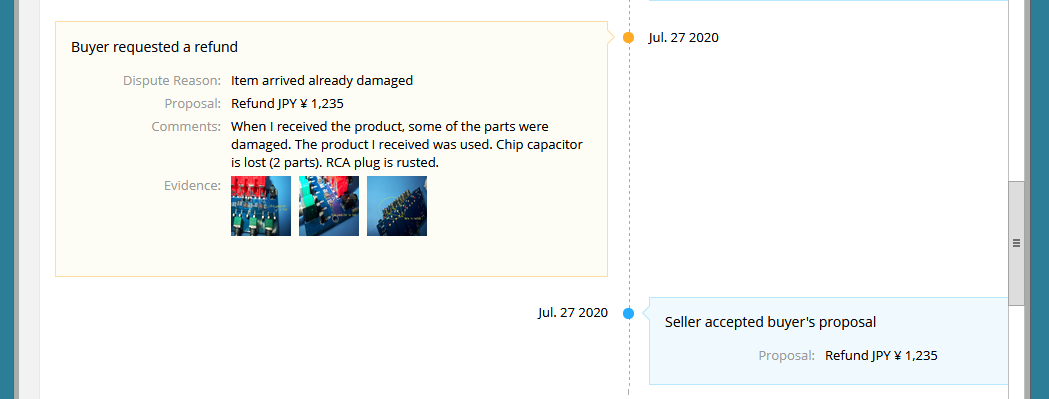

このストア
どーなんだろ？？

Disputeしたら速攻でDHMの要求をAcceptした。　２時間くらい

管理の悪い中古の品物を送りつけるのは許せないが、、、
今後は信頼しても良いのか？？　微妙だ

とりあえず、稼働するミキサーを　￥０でゲットした(笑)

壊れていたチップコンデンサ　２個はVCCのパスコンとかなので
修理可能、錆はピカールでピカピカになる事でしょう。

【200727-232922_Finish.jpg : 183.9KB】


	【931】無線オペレーション用ミキサー計画

JF1DHM - 20/8/7(金) 17:07 -

引用なし

パスワード

～添付ファイル～

・名前	： 4chミキサーVer_1.jpg
・サイズ	： 0.6MB

～添付ファイル～

・名前	： 2pcs-125B-1590N1.jpg
・サイズ	： 35.4KB

裸のままですが、運用が楽になりました！！

今までは、パソコンの音声ミキサー窓を開きマウスで
ごにょごにょと操作していたのがアナログボリュームで簡単操作！

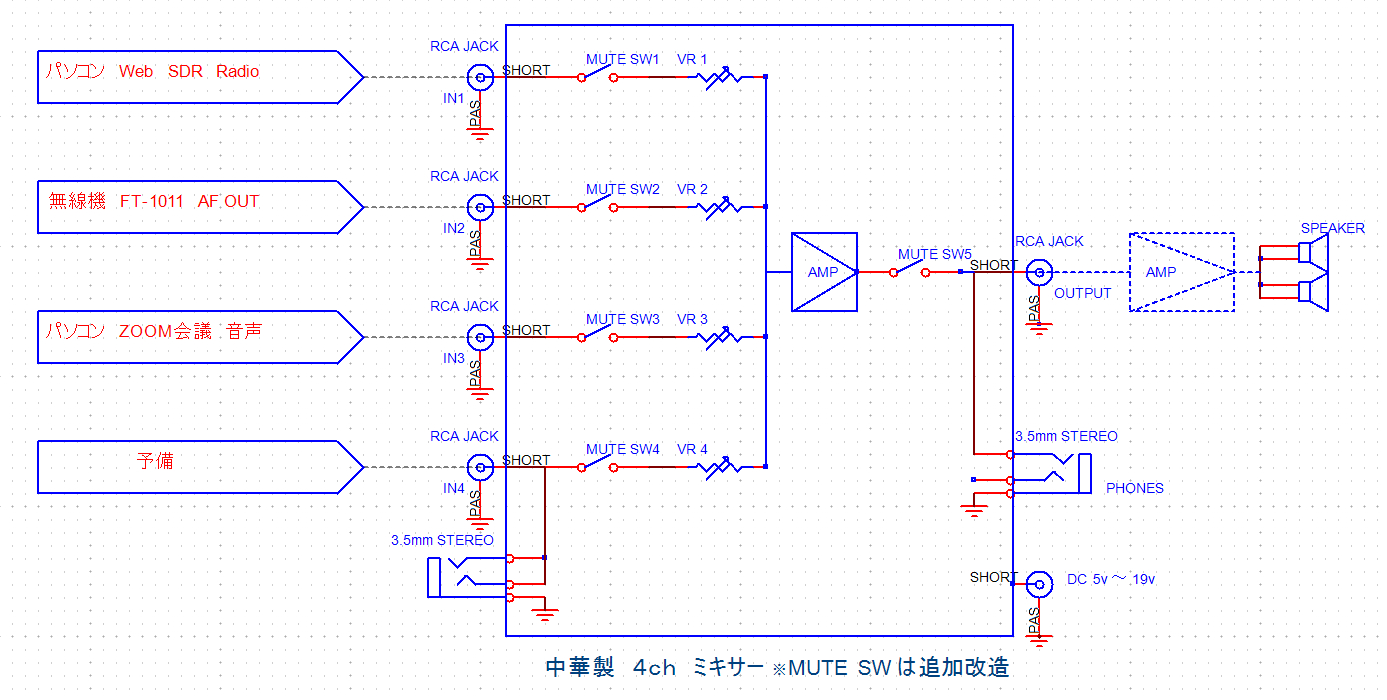

運用してみて改良点が見えてきたので計画案をポンチ図面に書いてみました
　画像１

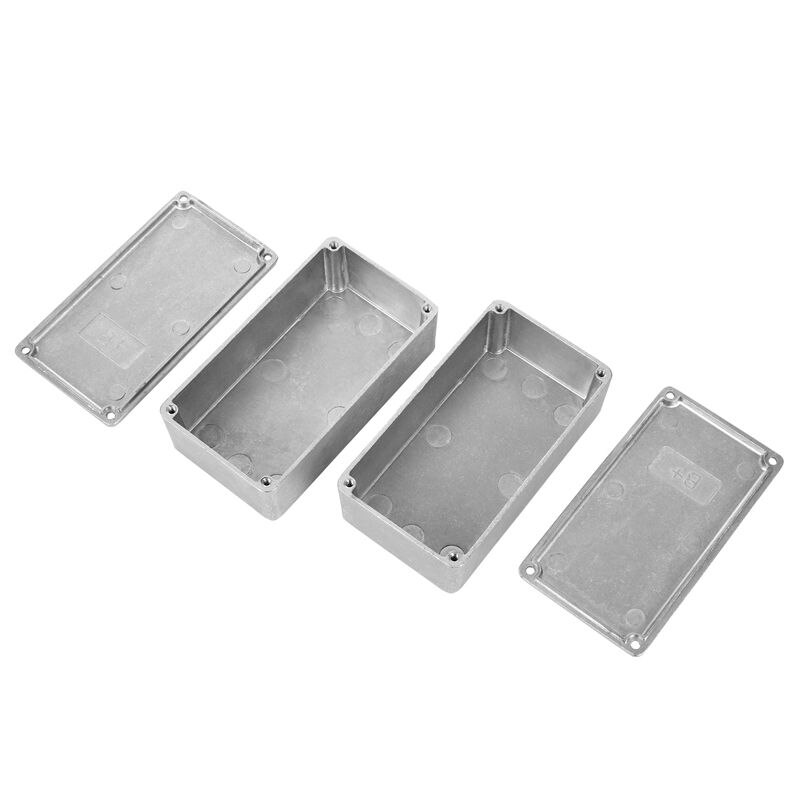

なお、PCB　横110mm　50mmを収納するケースは頑丈なものを選択
125B/1590N1 アルミニュウム　ケース
　２個セット　合計￥１０８０　送料無料
https://www.aliexpress.com/item/4001268008717.html

【4chミキサーVer_1.jpg : 0.6MB】

【2pcs-125B-1590N1.jpg : 35.4KB】


	【963】大きなターミナル　Finished　２３０円だけ...

JF1DHM - 20/8/25(火) 17:00 -

引用なし

パスワード

～添付ファイル～

・名前	： 200825-105139.jpg
・サイズ	： 355.4KB

～添付ファイル～

・名前	： 200825-105433.jpg
・サイズ	： 209.9KB

製品
https://www.aliexpress.com/item/4001127062704.html

ATU-100　アンテナチューナーの基板をケースに収めて完成なのだが
その時のアンテナ端子としてネジ部分の素材が真鍮製のターミナルを
注文したのだが。。鉄製の安物が届いた(涙)

全額返金を要求したのが　8/24　22時頃
Aliexpressが介入するまで数日あるはずだが。。
翌日、8/25　15時頃にはAliexpressが裁定を下し
「全額返金」Dispute Finished のステータスになっていた(^_^)

さて、さて　まともな真鍮製を送ってくれるショップを探さなければ。。

画像１はDispute時の画像
画像２は自分のオーダー品が届いたことを示す Tracking Number を指している

【200825-105139.jpg : 355.4KB】

【200825-105433.jpg : 209.9KB】


	【973】図面書きが終わり製作中

JF1DHM - 20/8/31(月) 2:11 -

引用なし

パスワード

～添付ファイル～

・名前	： 4chミキサー_Front_1.jpg
・サイズ	： 474.6KB

～添付ファイル～

・名前	： 4chミキサー_PCB_1.jpg
・サイズ	： 463.1KB

～添付ファイル～

・名前	： 200831-120104.jpg
・サイズ	： 290.1KB

～添付ファイル～

・名前	： 200831-133017.jpg
・サイズ	： 220.6KB

～添付ファイル～

・名前	： 200831-133028.jpg
・サイズ	： 224.9KB

～添付ファイル～

・名前	： 200831-133000.jpg
・サイズ	： 346.4KB

～添付ファイル～

・名前	： 200831-133249.jpg
・サイズ	： 380.8KB

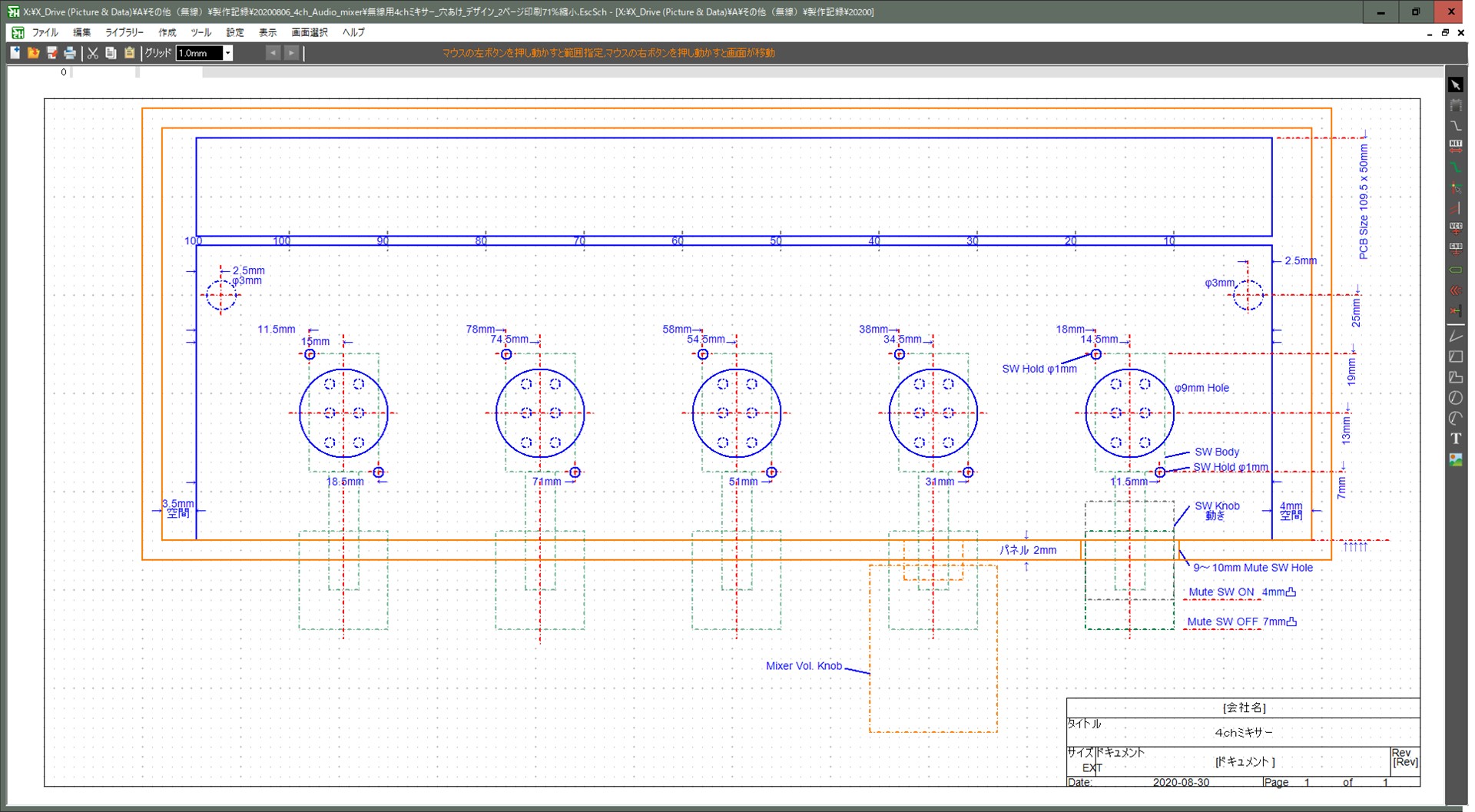

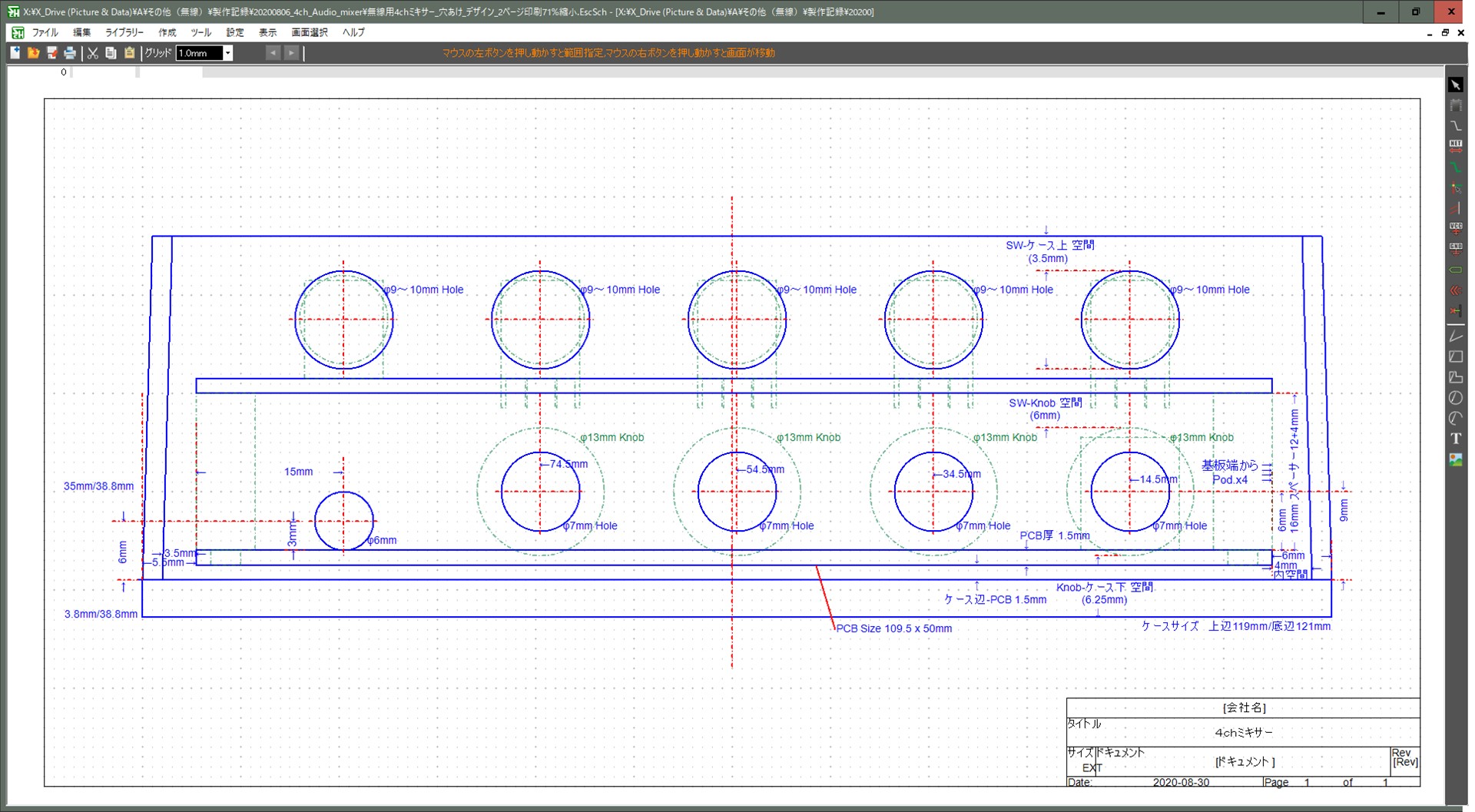

EscSchという回路系のCADを使っています。
古いバージョンをずっと愛用してきましたがWindows10で動作が不安定なため
最新版に切り替えたら、想像を超えた進化をしていた。

リハビリするようにちょっとずつアプリケーションを使いながら慣れてゆく。

やっと、図面書きができるようになり、
４ｃｈミキサーのパネルデザインや
ミュートＳＷ用のサブ基板のデザインも行った。

グリッドは0.1mm、0.2mm、0.5mm、1mmの４種類あるから実寸で図面を描ける

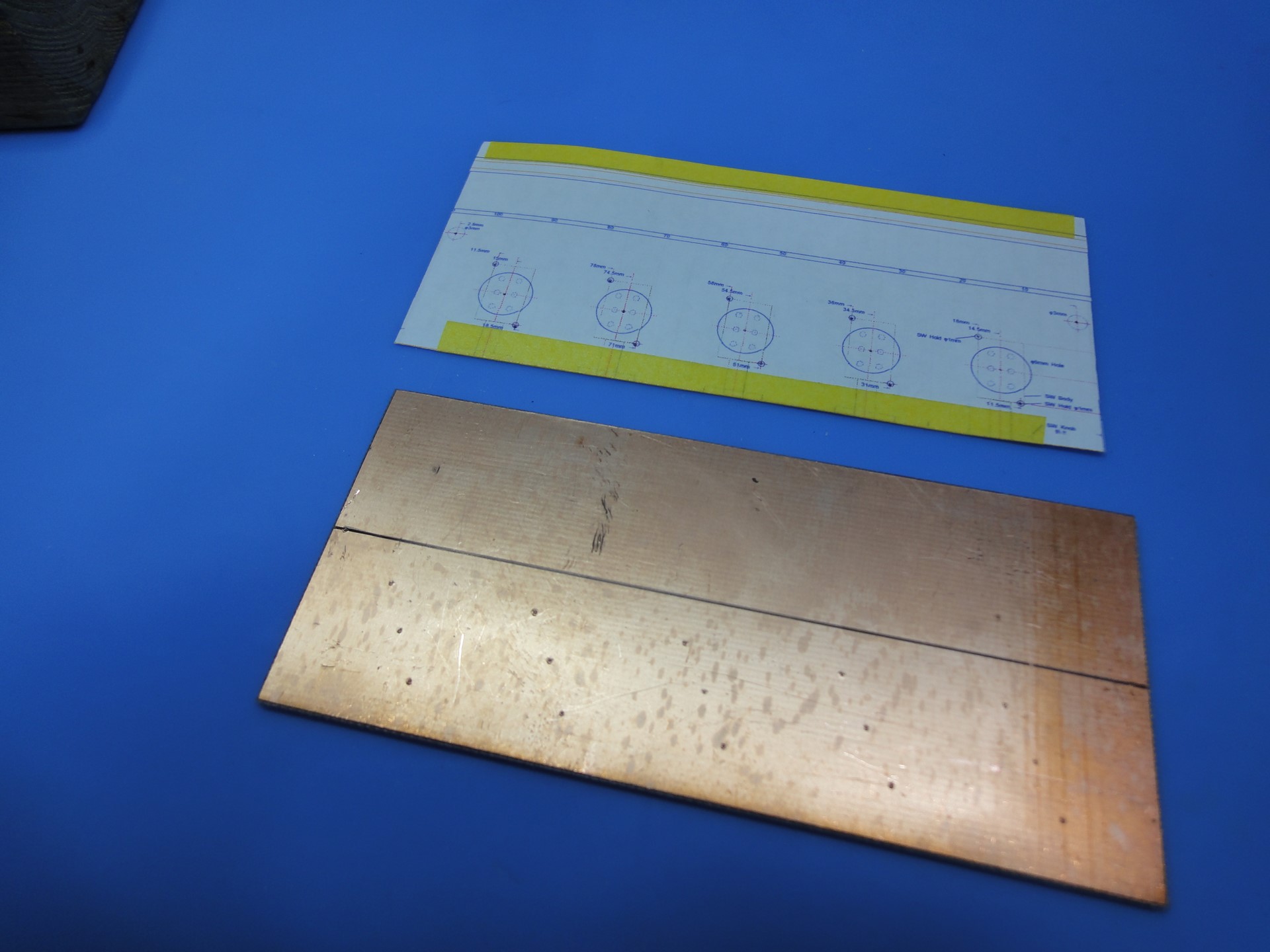

完成した図面を実物大の大きさに印刷し（カットアンドトライで縮小）
現物に貼り付けてポンチを打ち、ドリルで穴あけが簡単にできる。

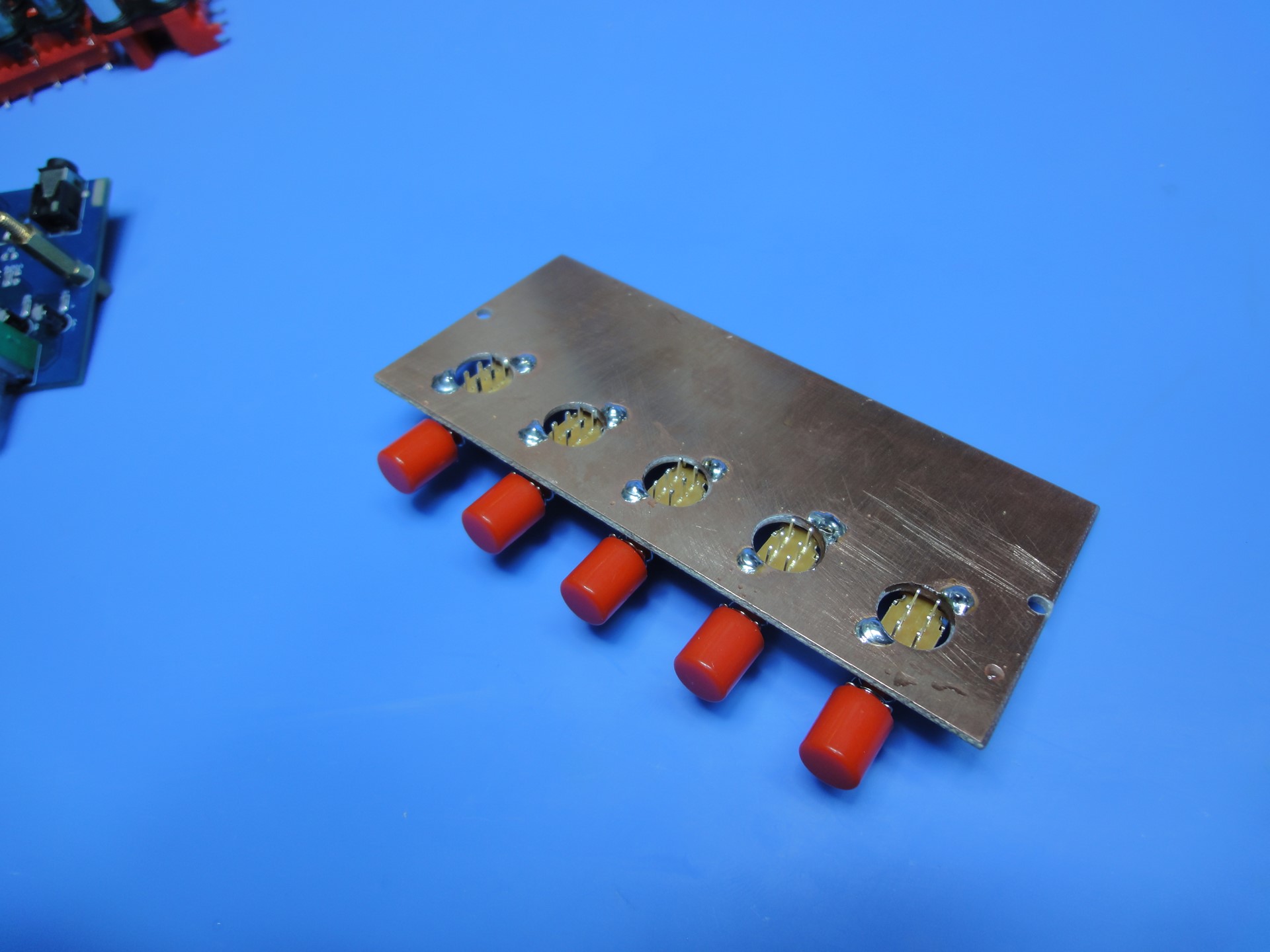

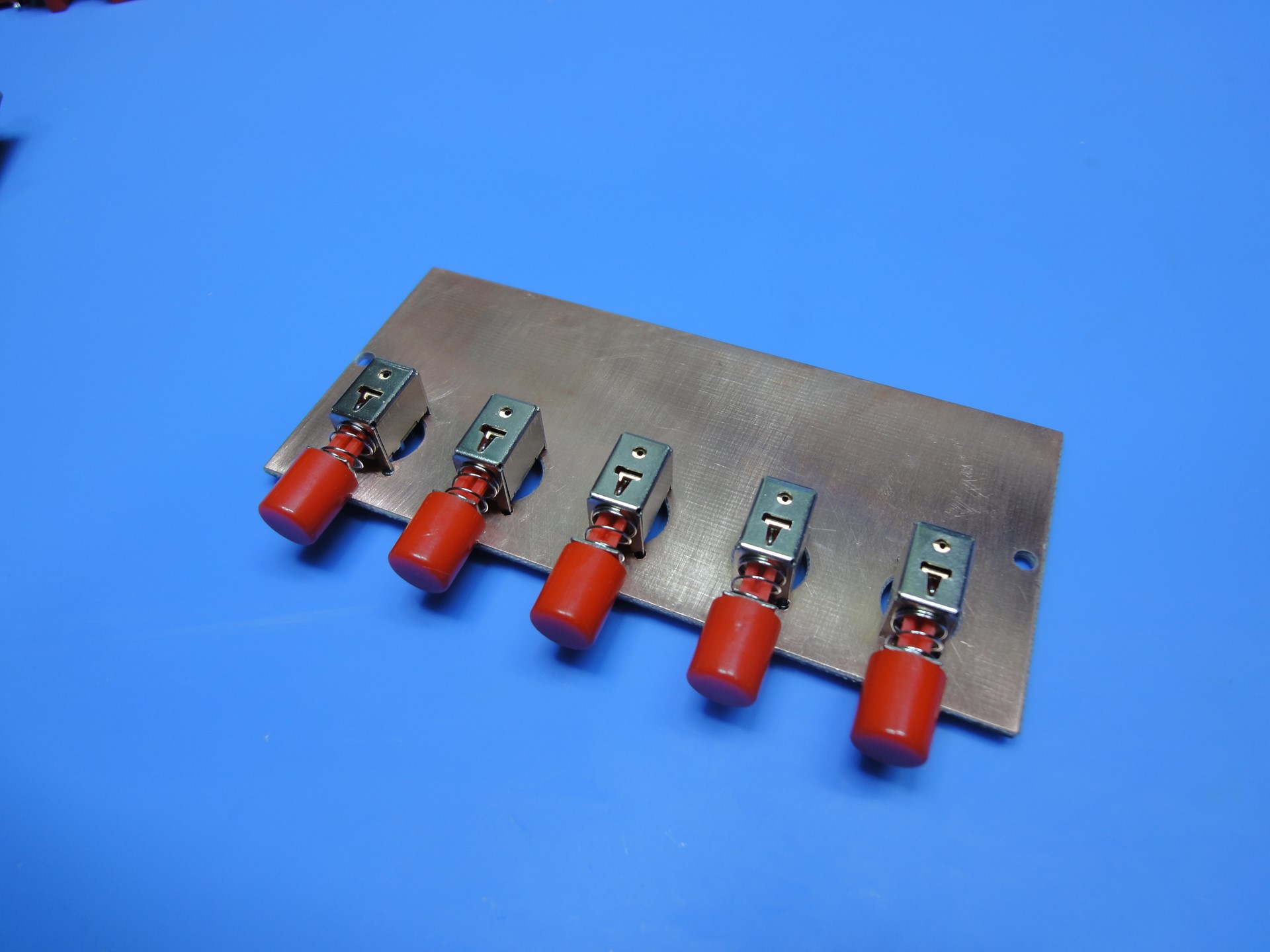

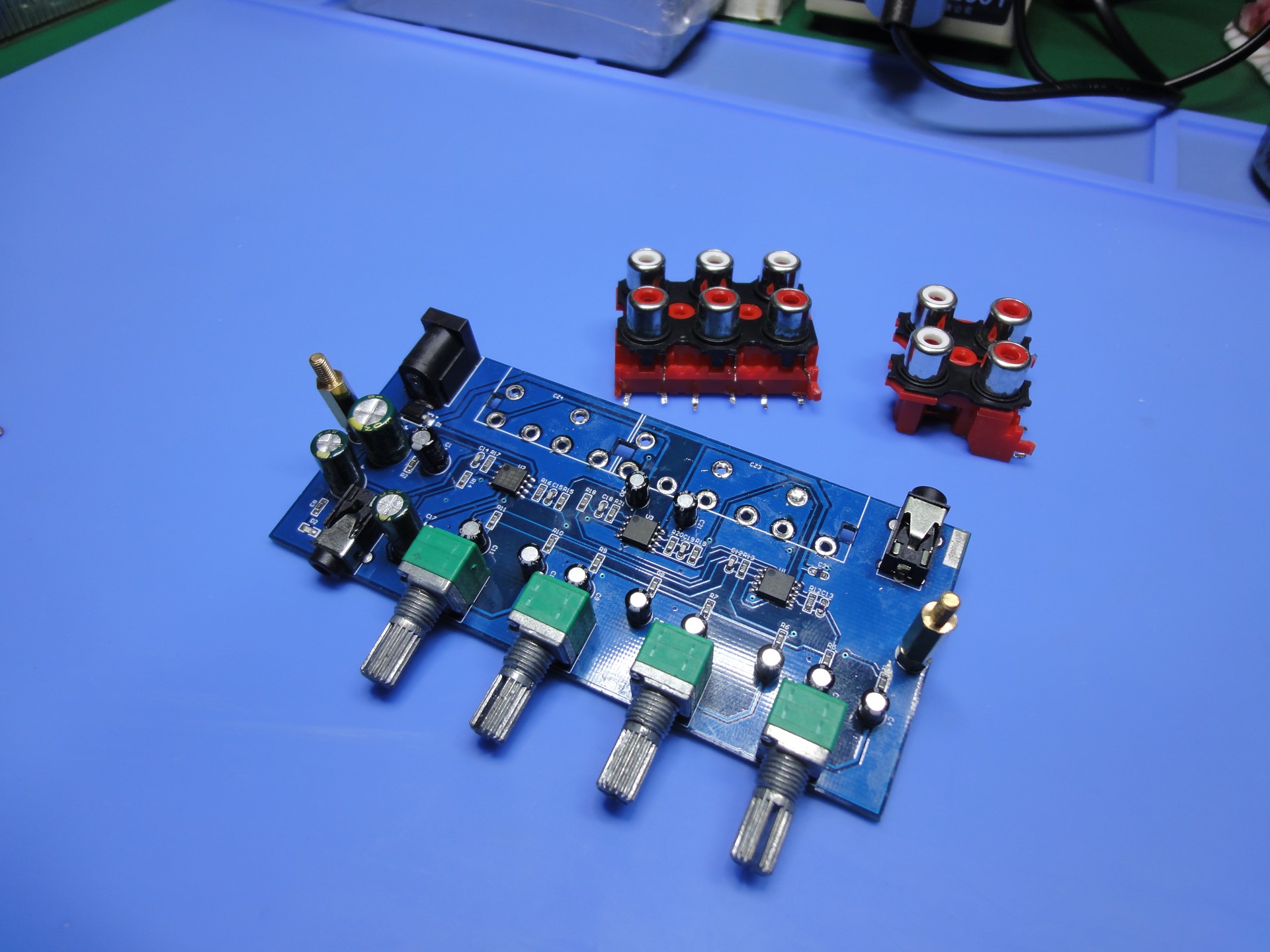

両面ガラエポをダイヤモンドカッターでサクっと切り出し
サブ基板に２接点２回路のミュートSWを５個ハンダ付けで固定。

今回は接点へ直接配線するように考えています。

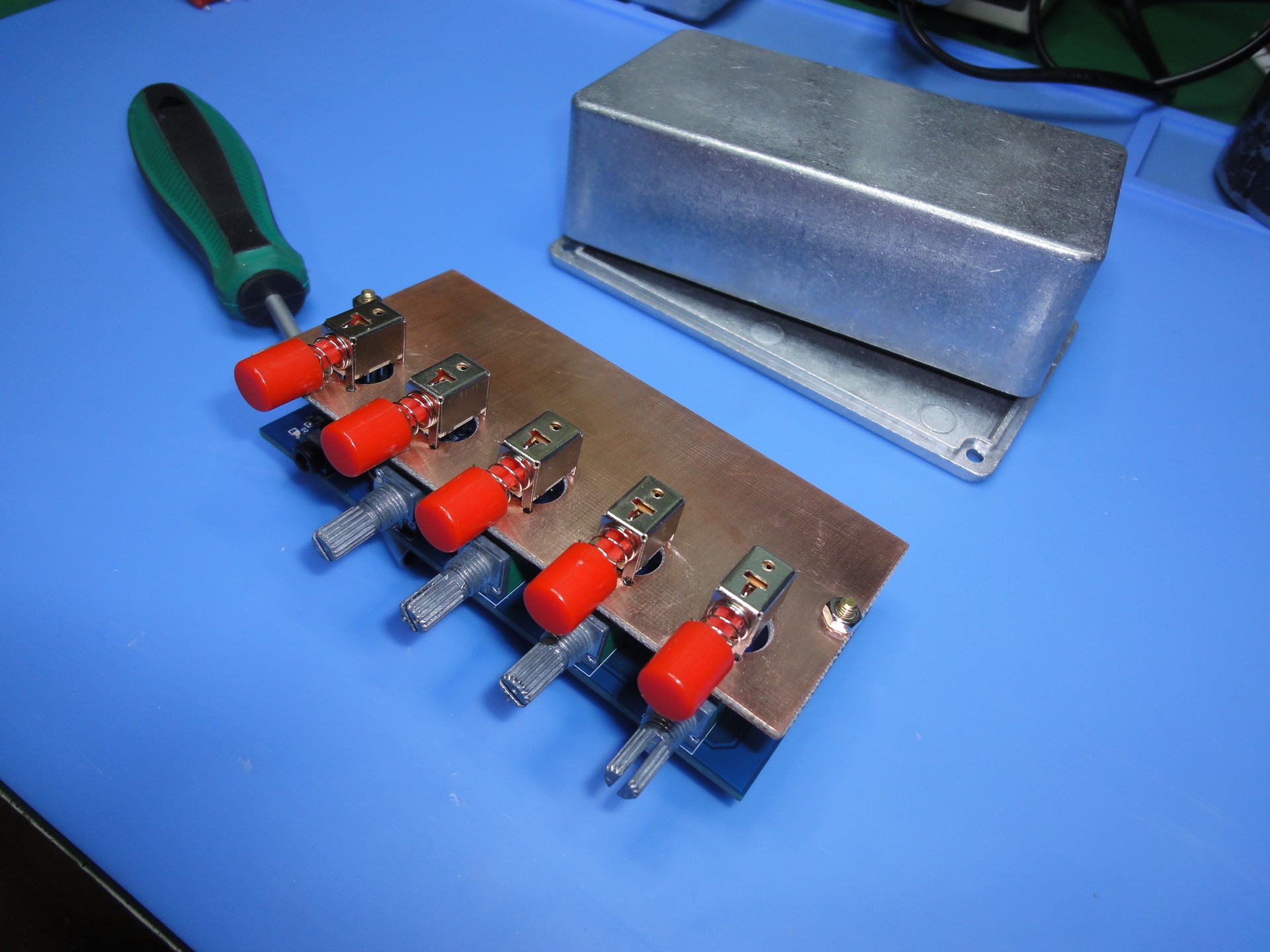

親基板からはRCAソケットを取り外した後、サブ基板と合体！！

【4chミキサー_Front_1.jpg : 474.6KB】

【4chミキサー_PCB_1.jpg : 463.1KB】

【200831-120104.jpg : 290.1KB】

【200831-133017.jpg : 220.6KB】

【200831-133028.jpg : 224.9KB】

【200831-133000.jpg : 346.4KB】

【200831-133249.jpg : 380.8KB】


	【974】４ｃｈミキサー完成！！！

JF1DHM - 20/9/2(水) 1:55 -

引用なし

パスワード

～添付ファイル～

・名前	： 200902-060351(2).jpg
・サイズ	： 456.9KB

～添付ファイル～

・名前	： 200902-113129(2).jpg
・サイズ	： 434.3KB

～添付ファイル～

・名前	： 200902-122344(2).jpg
・サイズ	： 250.1KB

～添付ファイル～

・名前	： 200902-122833(2).jpg
・サイズ	： 396.3KB

～添付ファイル～

・名前	： 200902-125425(2).jpg
・サイズ	： 382.1KB

～添付ファイル～

・名前	： 200902-125507(2).jpg
・サイズ	： 359.3KB

～添付ファイル～

・名前	： 200902-132414(2).jpg
・サイズ	： 505.2KB

配線は老眼と集中力との限界を何度も休憩をはさみながら克服し
機構部分は図面通りに工作を行っても、
配線材料の固さや引き回しを一歩間違えると
袋小路に入り込んでしまう(笑)

基板サイズとほぼ同じ面積の小さいケースに増設スイッチも押し込んで
なんとかまとまった。

２ヶ月前に思い描いた機能とイメージ通りのサイズで完成したので
リグの横、パソコン画面の隙間に配置できて操作も申し分ない。。
自画自賛(^_^)

※ボリュームのツマミはダイキャスト製を発注してありますが未着。φ13x17mm

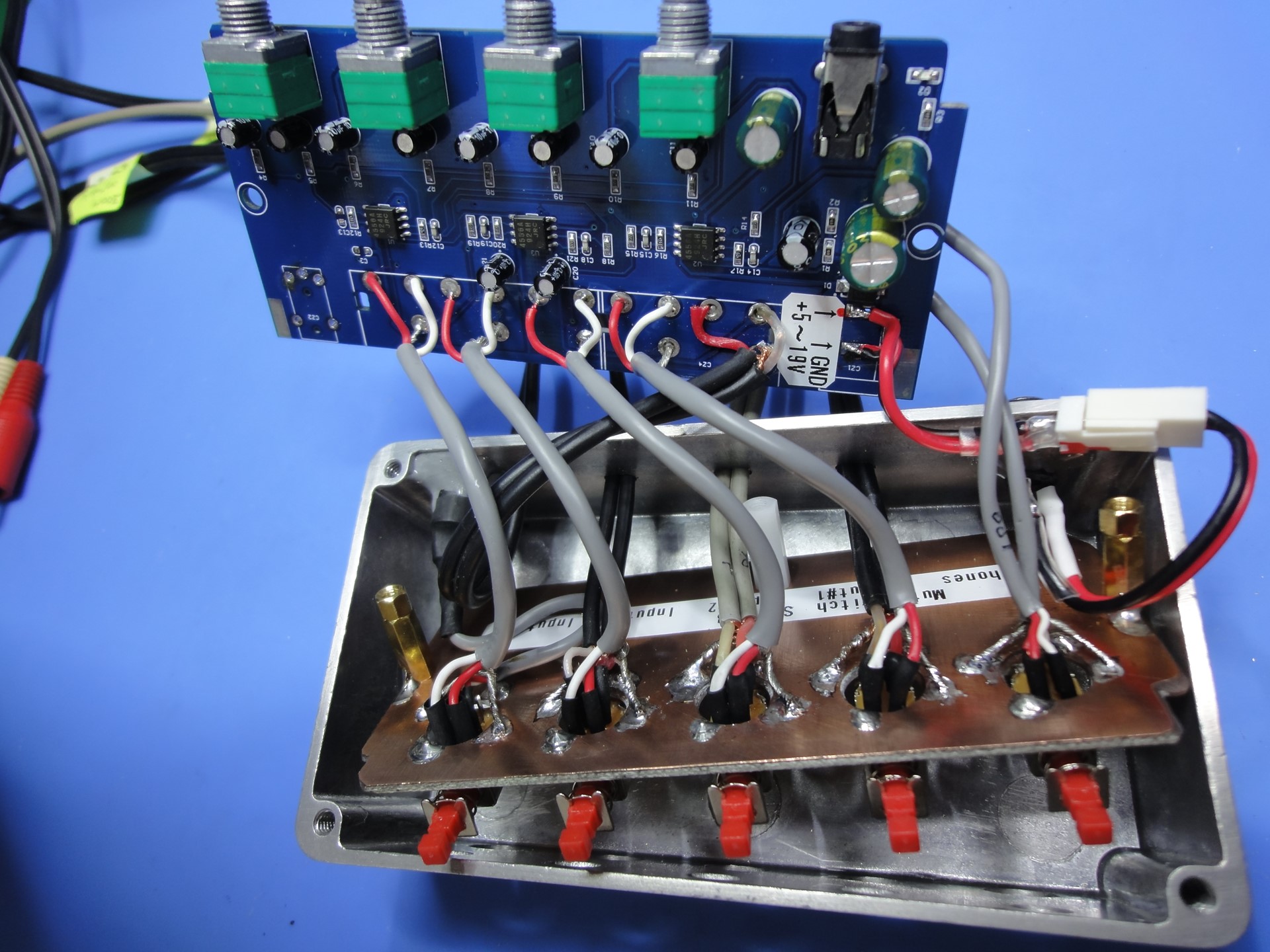

画像＃１　配線途中

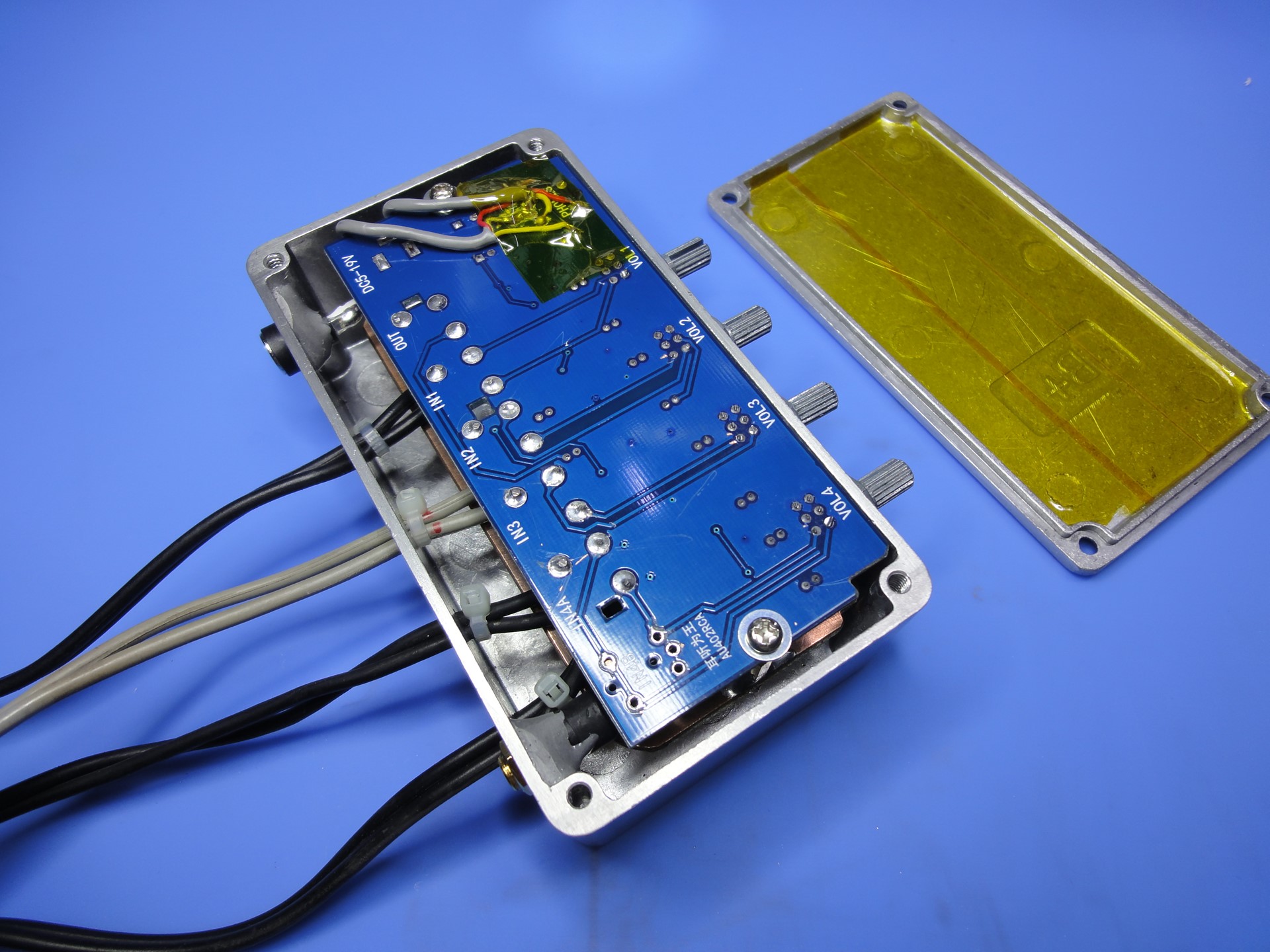

画像＃２　ケースに納まった

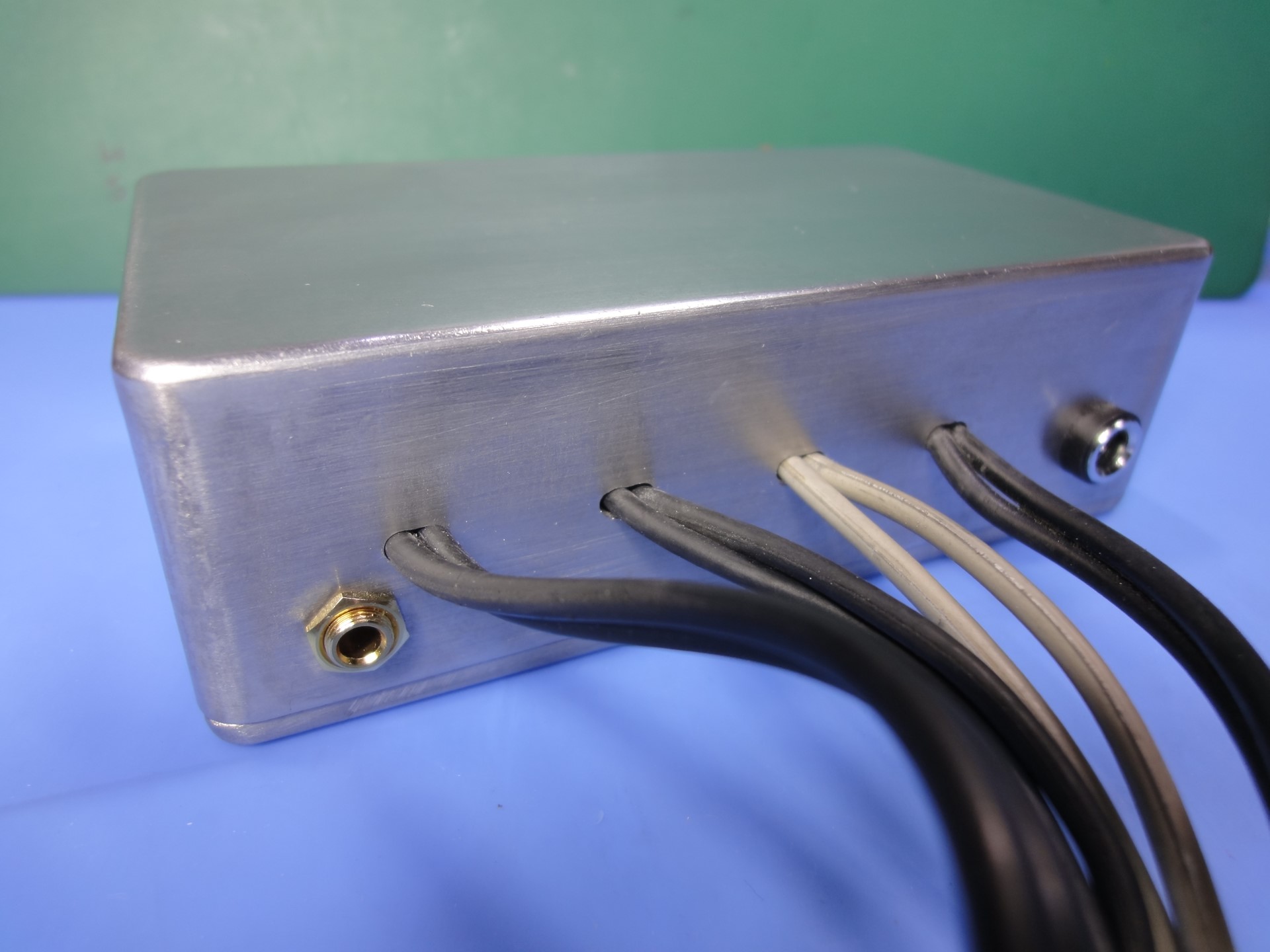

画像＃３　ケーブルはコネクタを使用しないで直付け。
　　　　　Input#4のみ　STEREO Plug 3.5mm

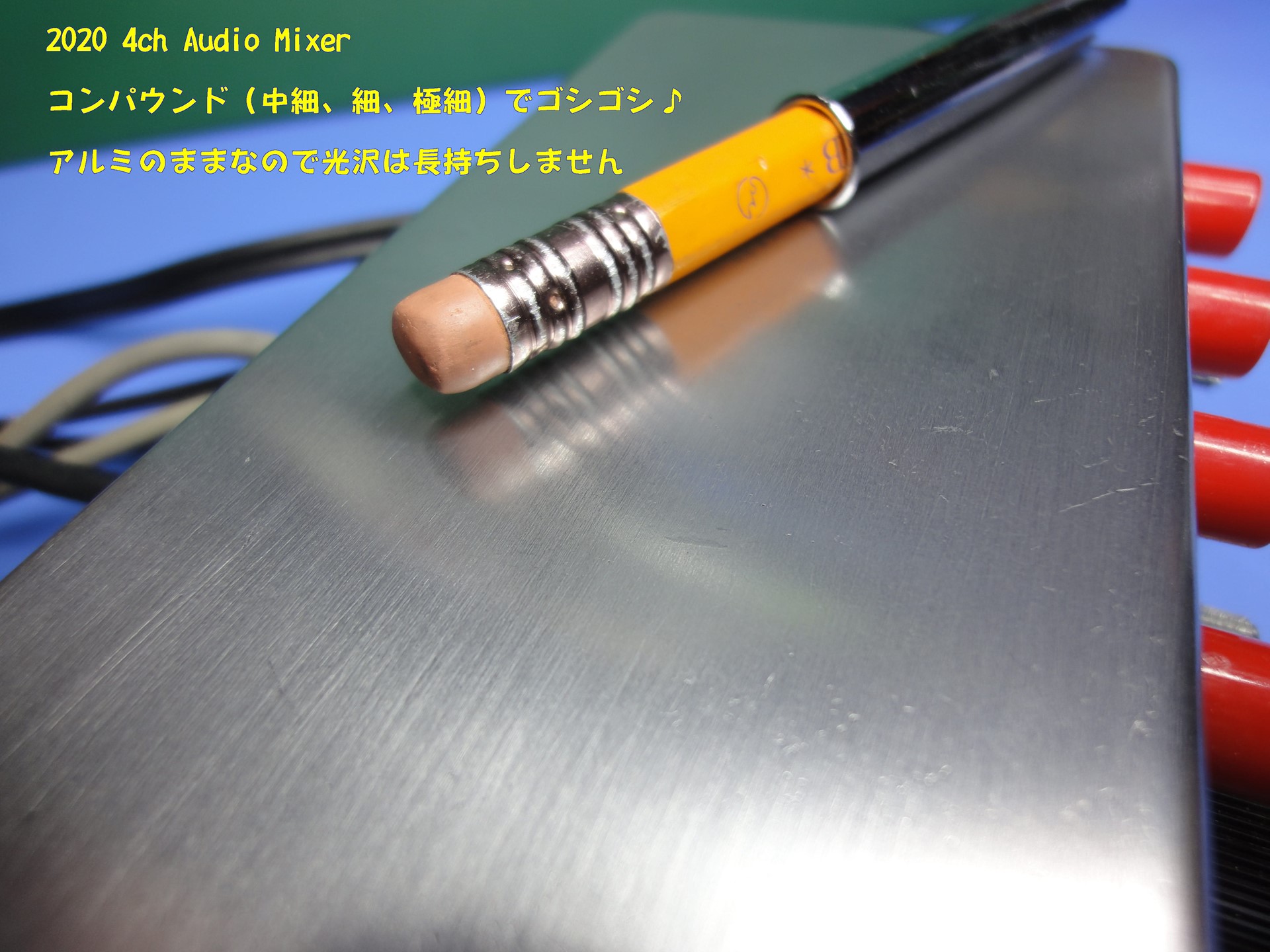

画像＃４　ケースは紙やすり＋車用コンパウンドで仕上げた。塗装はしない。

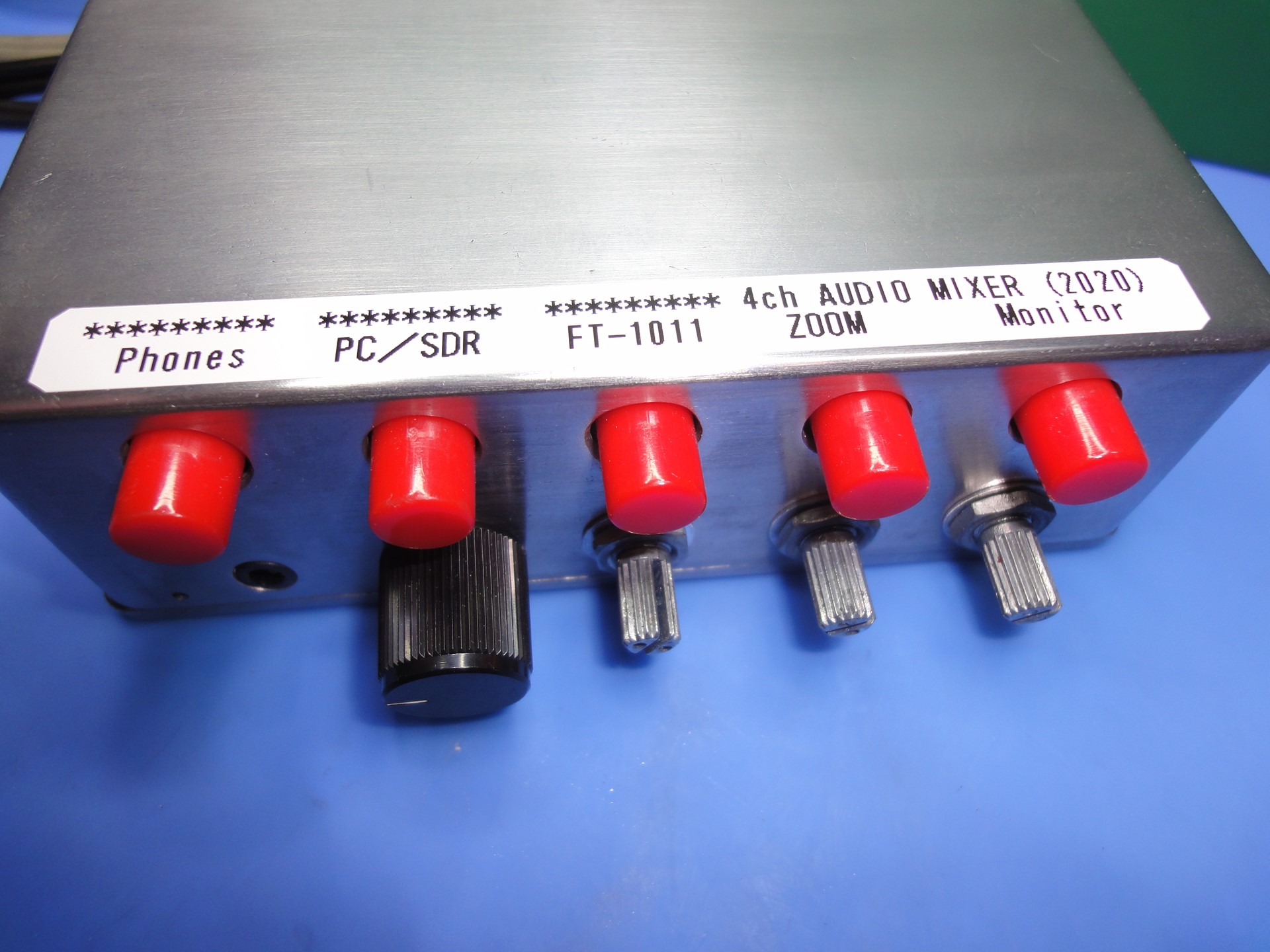

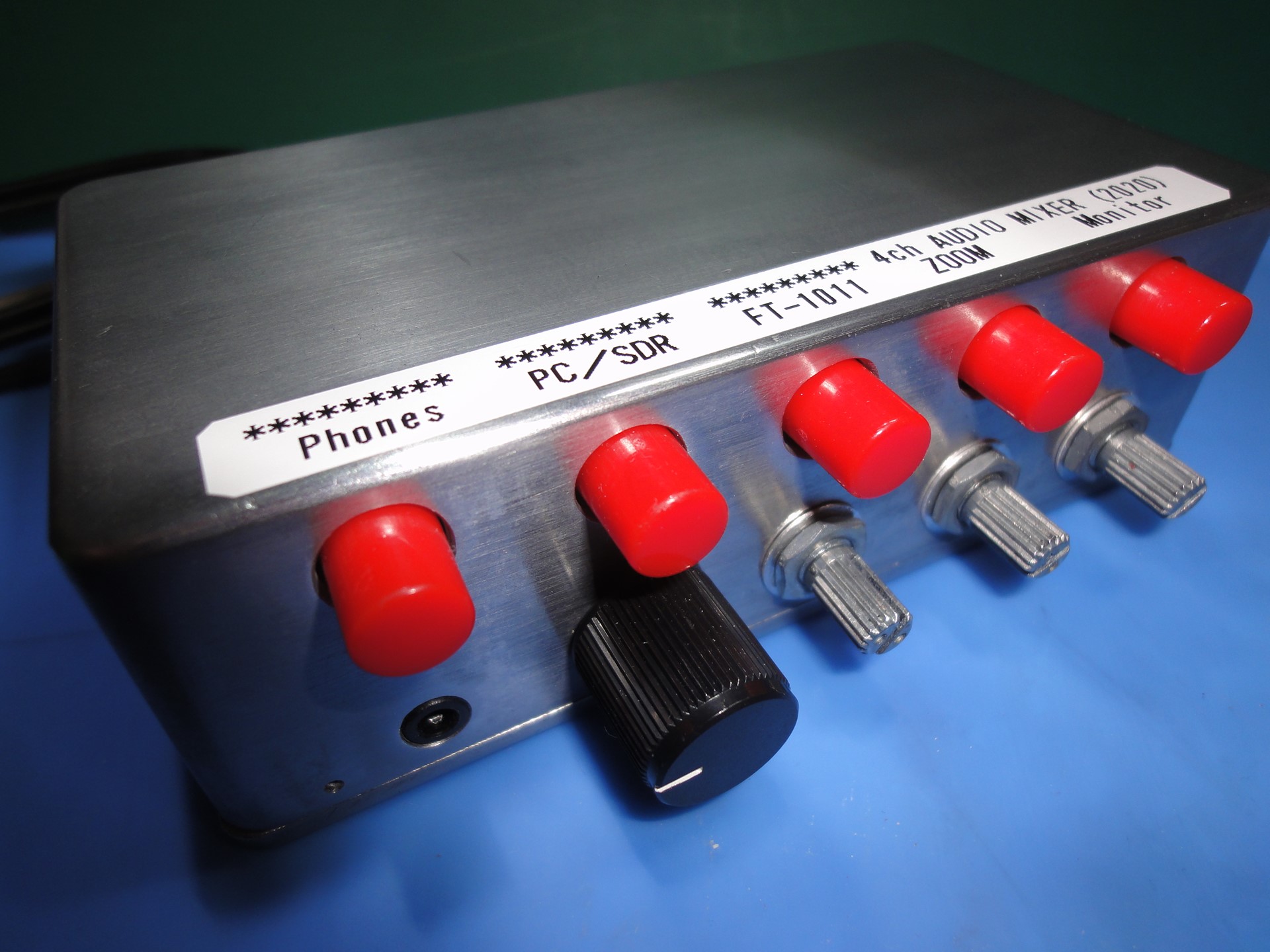

画像＃５　自分用なのでレタリングはテプラだけ
画像＃６　

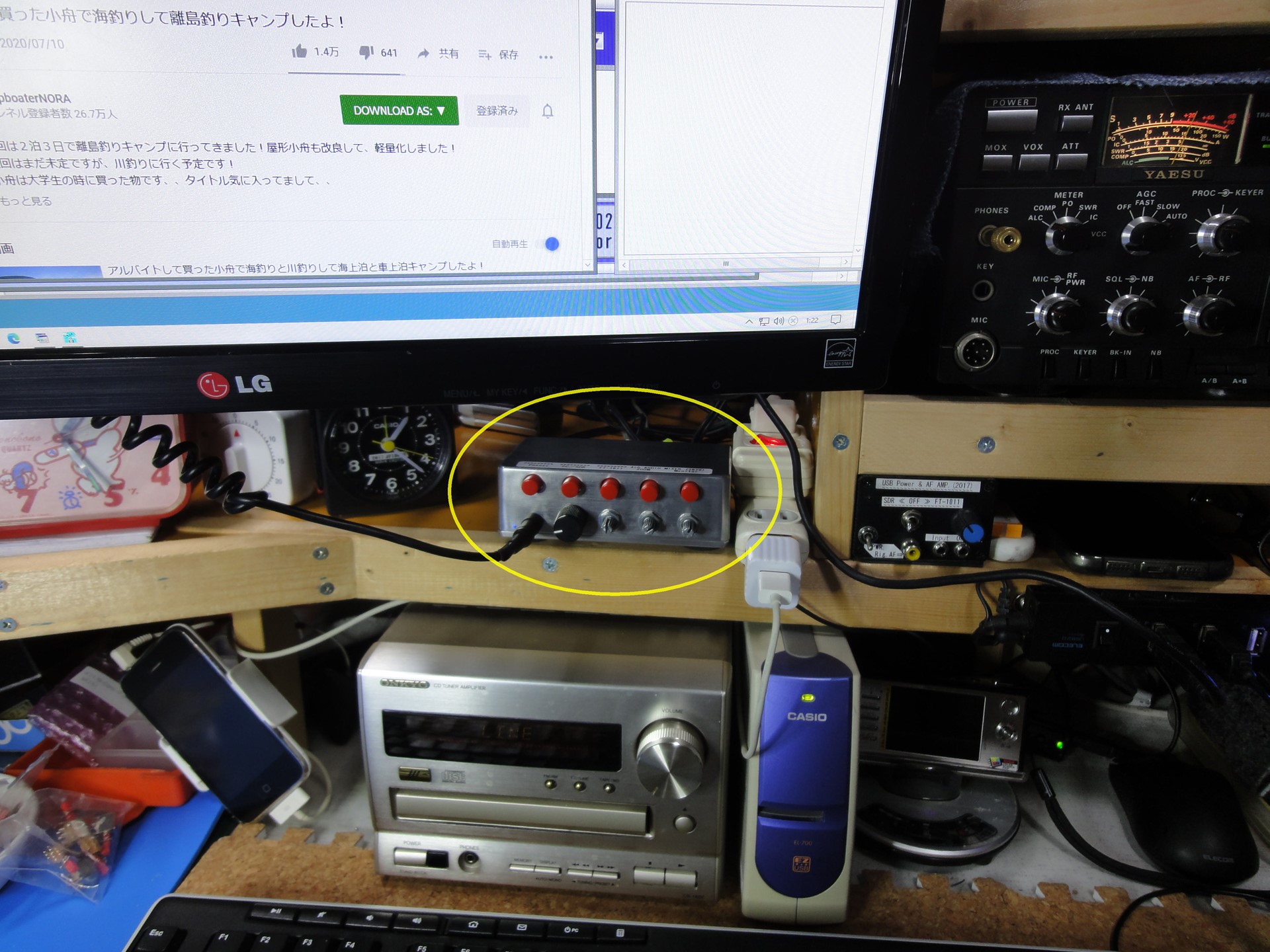

画像＃７　設置の様子

【200902-060351(2).jpg : 456.9KB】

【200902-113129(2).jpg : 434.3KB】

【200902-122344(2).jpg : 250.1KB】

【200902-122833(2).jpg : 396.3KB】

【200902-125425(2).jpg : 382.1KB】

【200902-125507(2).jpg : 359.3KB】

【200902-132414(2).jpg : 505.2KB】


	【976】４ｃｈミキサー最終形　ツマミ、ブロック図

JF1DHM - 20/9/5(土) 22:33 -

引用なし

パスワード

～添付ファイル～

・名前	： 200906-101424.jpg
・サイズ	： 0.5MB

～添付ファイル～

・名前	： 200906-101622.jpg
・サイズ	： 466.6KB

～添付ファイル～

・名前	： 4chミキサーVer_2.jpg
・サイズ	： 445.4KB

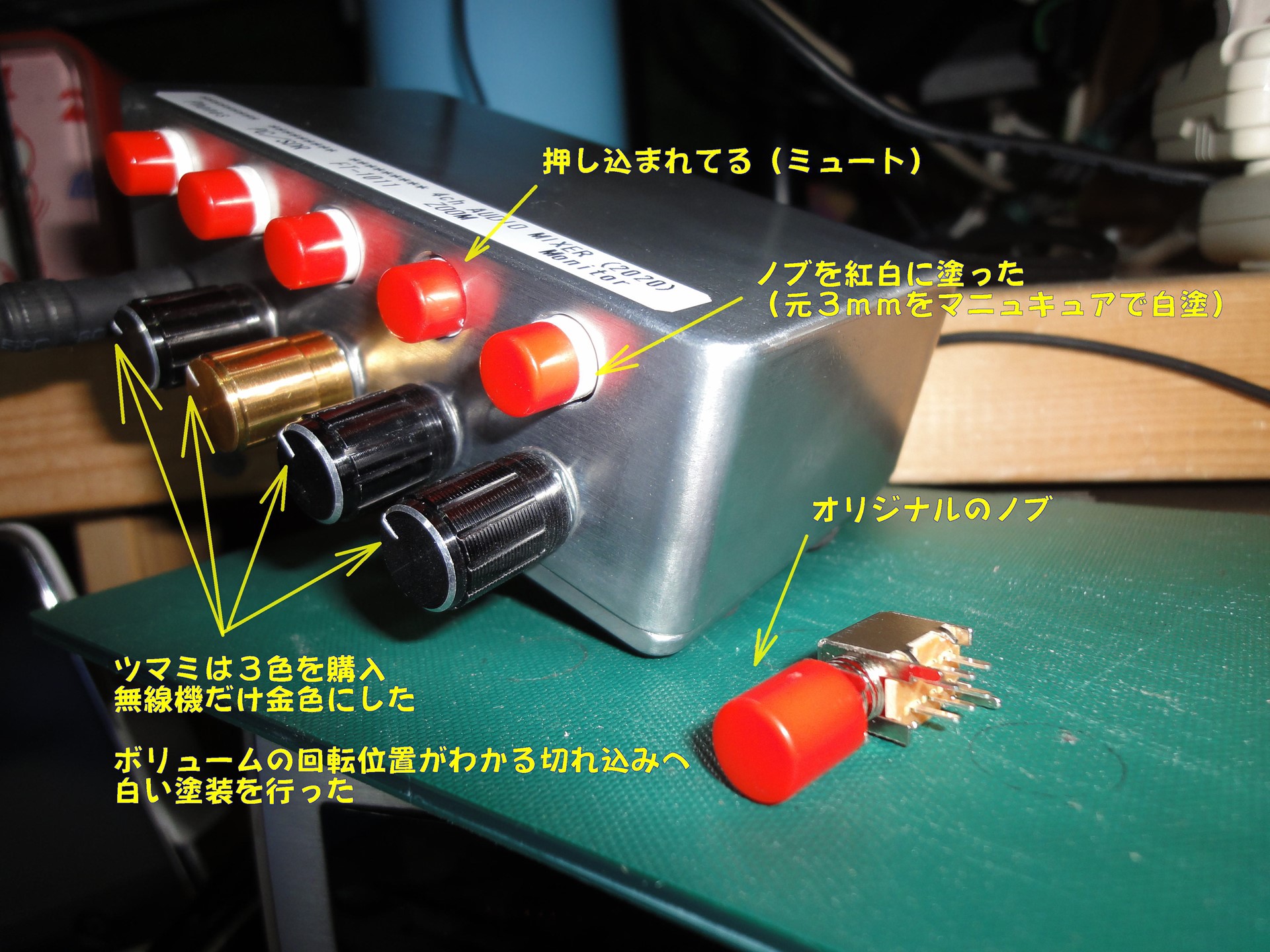

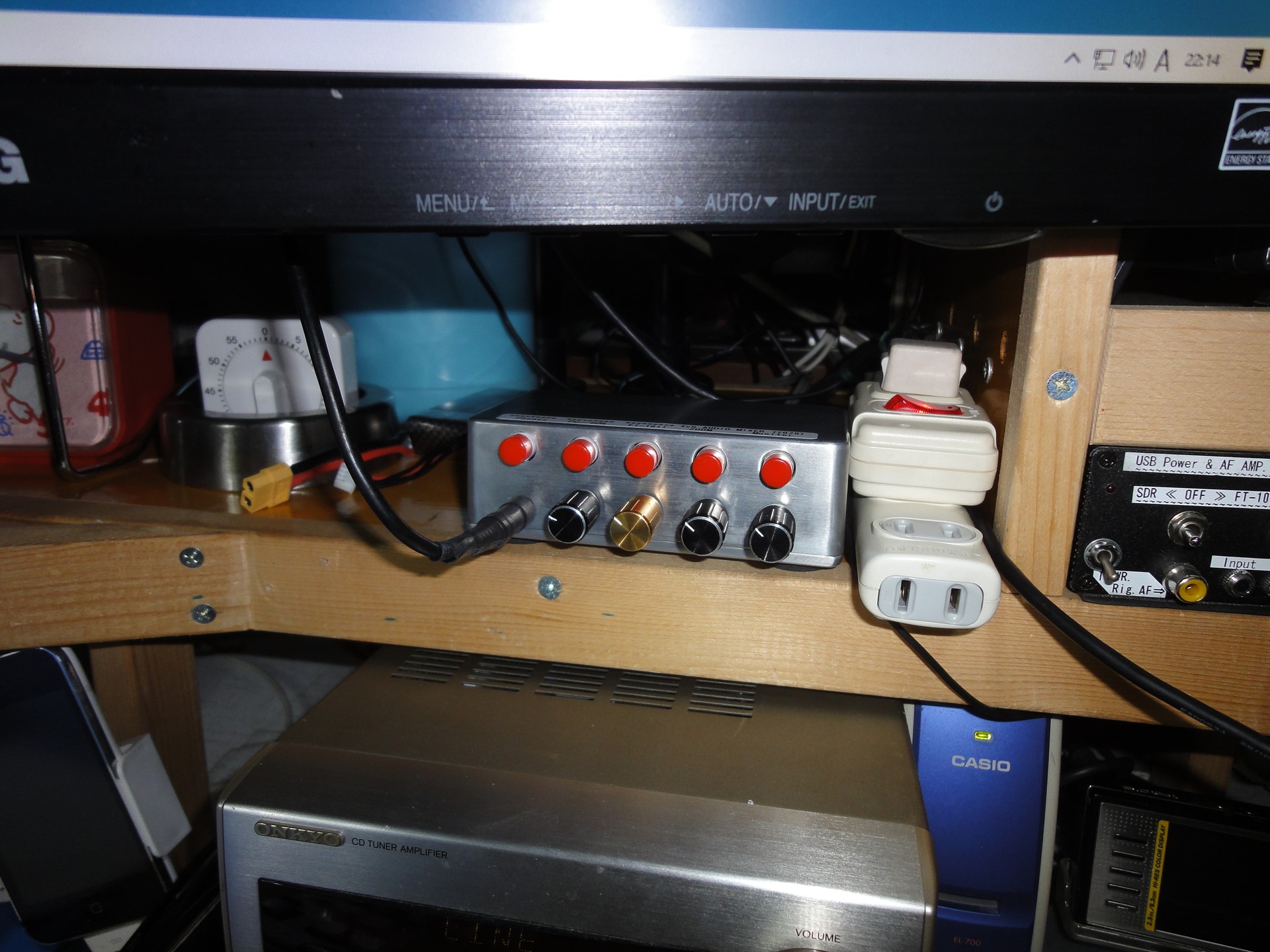

中華からツマミが届いて組付け完了

ボリュームの取付ナットを隠すような構造だったので選んだが
私の期待を裏切ってくれた。0.2mmほど内径が狭い

押し込めば入るけどボリュームが回らない(笑)

なので、、カッターで内径を削り出す職人芸を駆使して広げた。

削っては内側に黒マジックを塗って挿入＆クリクリ回し
マジックが剥げたところを職人が削ることを繰り返し
スペシャルなツマミが仕上がった！！

あと、ミュートのために備えたプッシュスイッチだが
ノブ全面が赤なのでちょっと見た目　押し込まれているか判断しにくい

なのでノブの１つ１つを紅白に塗分けた。
なお、DHM's塗装職人はダイソーで買った白のマニュキュアを使用した！

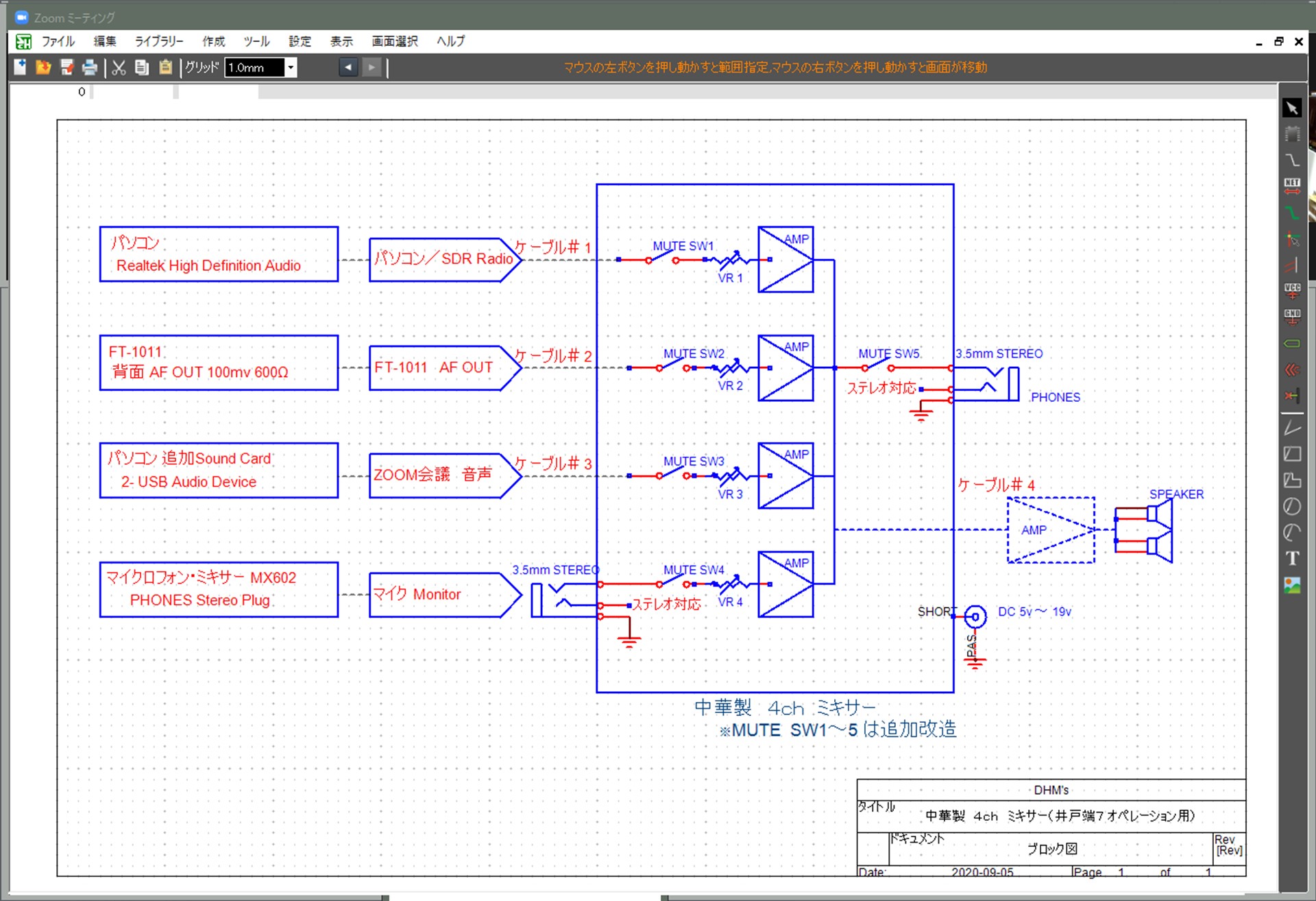

最初に描いたブロック図を正式なものに仕上げ、
ファイルに保管しミッションが完了した。

【200906-101424.jpg : 0.5MB】

【200906-101622.jpg : 466.6KB】

【4chミキサーVer_2.jpg : 445.4KB】


	【978】アルミの丸棒　φ10mm×500mm

JF1DHM - 20/9/11(金) 0:18 -

引用なし

パスワード

～添付ファイル～

・名前	： 200911-024641.jpg
・サイズ	： 243.3KB

～添付ファイル～

・名前	： 0-5m-X-6063-Aluminium.jpg
・サイズ	： 105.5KB

～添付ファイル～

・名前	： H54be1ecb5a284a0787afacac1e8f08c1D.jpg
・サイズ	： 56.7KB

製品
https://www.aliexpress.com/item/4000280388248.html

5.6mロッドアンテナを立てる支柱としてアルミニュウムの丸棒を考えている
先端をとがらせ、元口はＭ１０のタップを切っておく。

これを土中へ20cm位たたきこんだらＭ１０のネジで給電部を装着し
その上に5.6mロッドアンテナを接続する予定。

さて、注文してから30日ほど経過した本日
ポストに大きなグレーの包みが届いたが???

重さも厚さもぺらぺら～中身は空のビニル袋のみ
どうやら、輸送中にアルミの丸棒が包みを突き破って逃走したらしい(笑)

全額返金を要求した

画像１はDispute時の画像

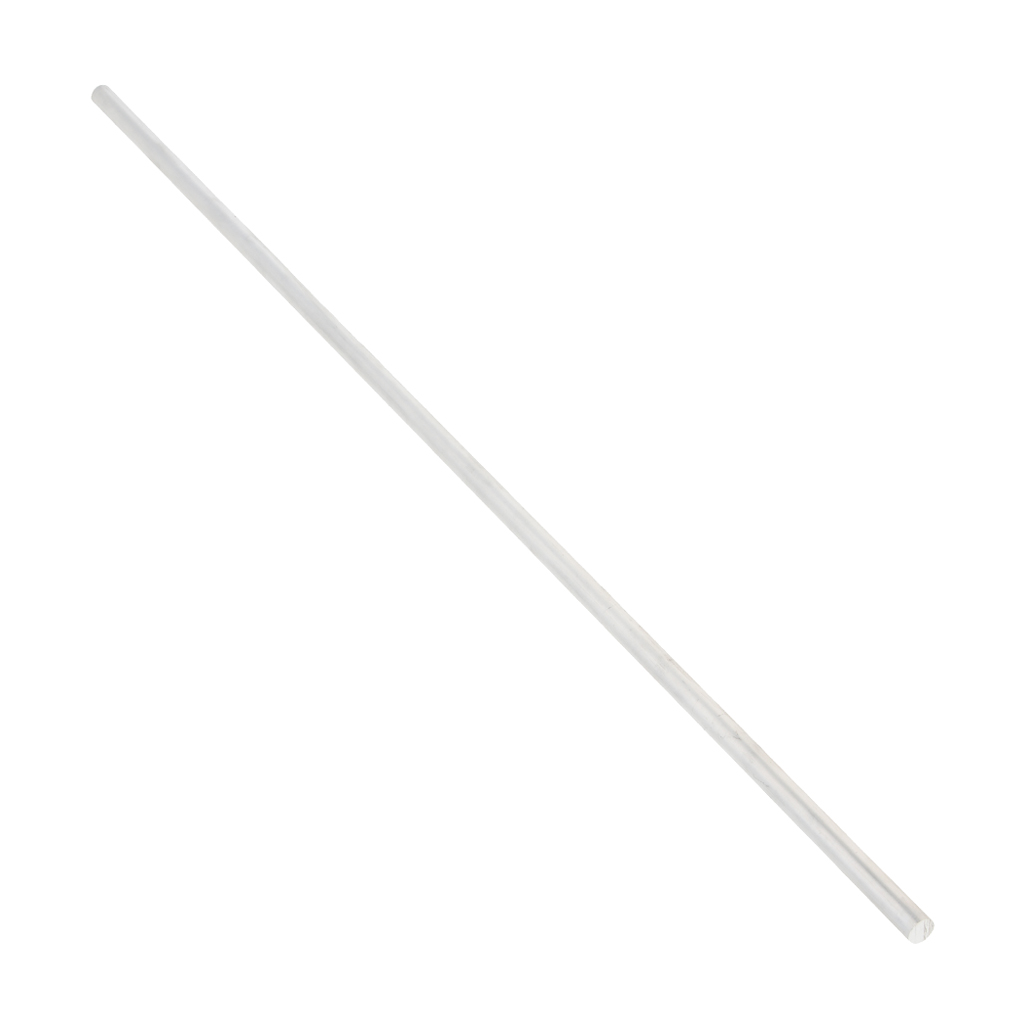

画像２は注文したアルミ丸棒

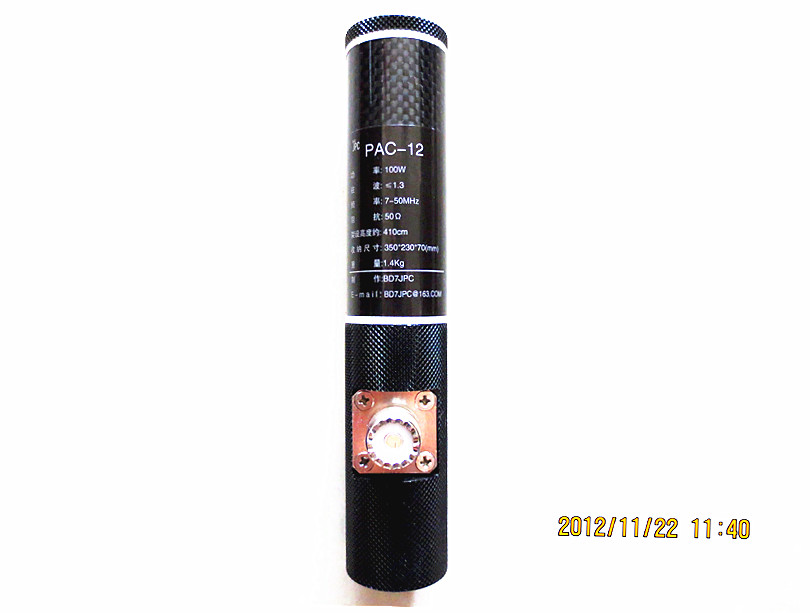

画像３はアルミ丸棒の上に接続する予定の給電部は手元にあります

【200911-024641.jpg : 243.3KB】

【0-5m-X-6063-Aluminium.jpg : 105.5KB】

【H54be1ecb5a284a0787afacac1e8f08c1D.jpg : 56.7KB】


	【1010】アルミの丸棒　全額返金　0.5Kだけどね

JF1DHM - 20/9/16(水) 2:13 -

引用なし

パスワード

～添付ファイル～

・名前	： 200911-024641b.jpg
・サイズ	： 128.2KB

ショップは　ごねてたけど。。

AliExpress Judgement は　全額返金。　♪♪♪

正義は勝のだ

【200911-024641b.jpg : 128.2KB】


	【1114】TDK 3035-1330＠Shop5614364 Store

JF1DHM - 20/10/17(土) 17:57 -

引用なし

パスワード

～添付ファイル～

・名前	： ZCAT3035-1330_偽物.jpg
・サイズ	： 265.2KB

～添付ファイル～

・名前	： ZCAT3035-1330_本物.jpg
・サイズ	： 248.9KB

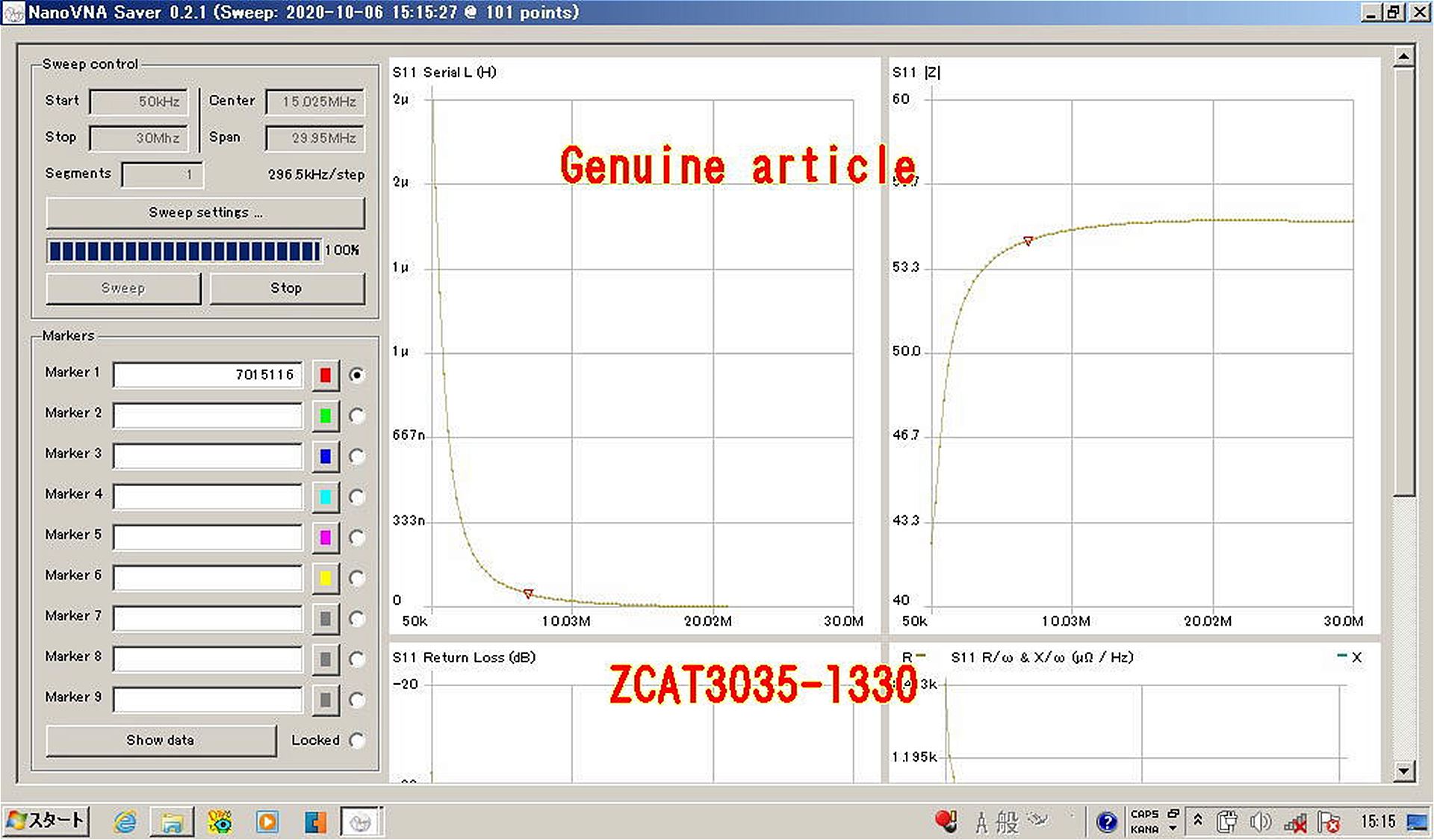

何度か購入した内径13mmパッチンコアが正規品と同じ特性だった。

過去に購入した店舗は価格が３倍になりお得感がなくなっているので
評価不明の店舗が格安だったので試しに２０個注文したのだが。。。

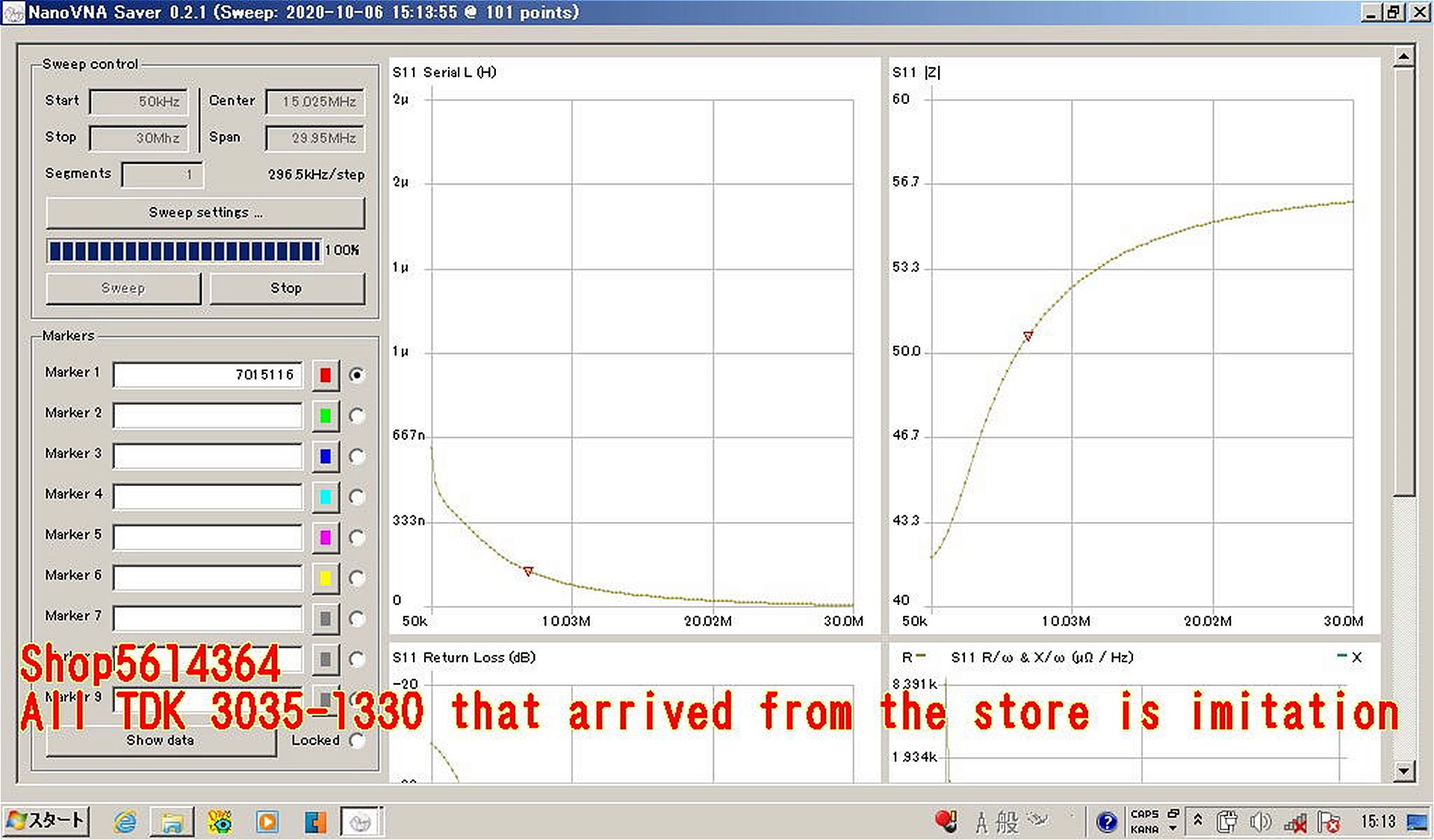

届いた２０個を計測したら特性が正規品と異なるものだった(涙)

今回はDisputeやめとくかと思っていたが
USAの購入者が品番違いを送りつけられ低い評価だったのを発見
これは悪徳shopと確定し　Disputeすることにした。
さてどうなるか？！

【ZCAT3035-1330_偽物.jpg : 265.2KB】

【ZCAT3035-1330_本物.jpg : 248.9KB】


	【1117】Dispute Finished

JF1DHM - 20/10/19(月) 3:29 -

引用なし

パスワード

～添付ファイル～

・名前	： 20201018_TDK_CORE.jpg
・サイズ	： 186.7KB

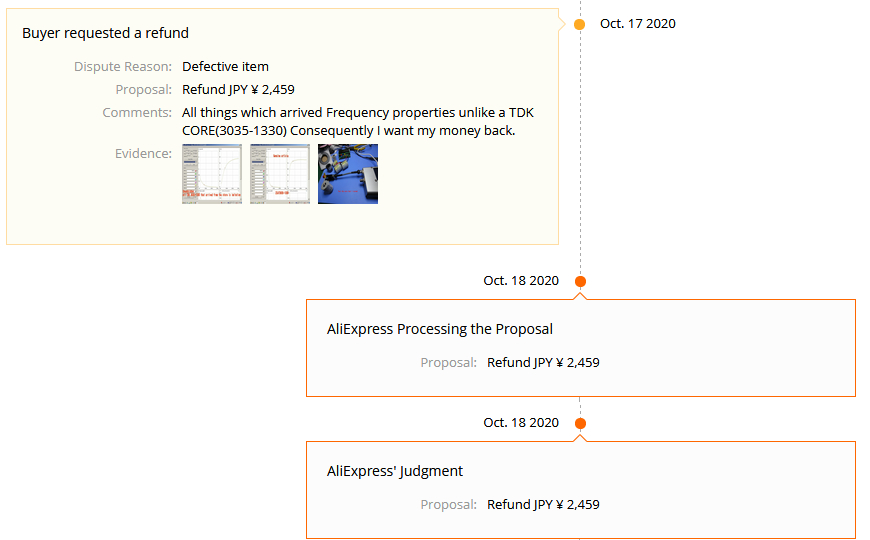

あっさりと
即日フィニッシュした　(^-^)

戻ってきた２４００円で何を買おうか(笑)

【20201018_TDK_CORE.jpg : 186.7KB】


	【1373】SD Card 64GB ...実は32GB

JF1DHM - 21/1/10(日) 5:49 -

引用なし

パスワード

～添付ファイル～

・名前	： 210109-204609.jpg
・サイズ	： 0.9MB

～添付ファイル～

・名前	： 210110-053357.jpg
・サイズ	： 0.7MB

～添付ファイル～

・名前	： 210110-051334.jpg
・サイズ	： 370.3KB

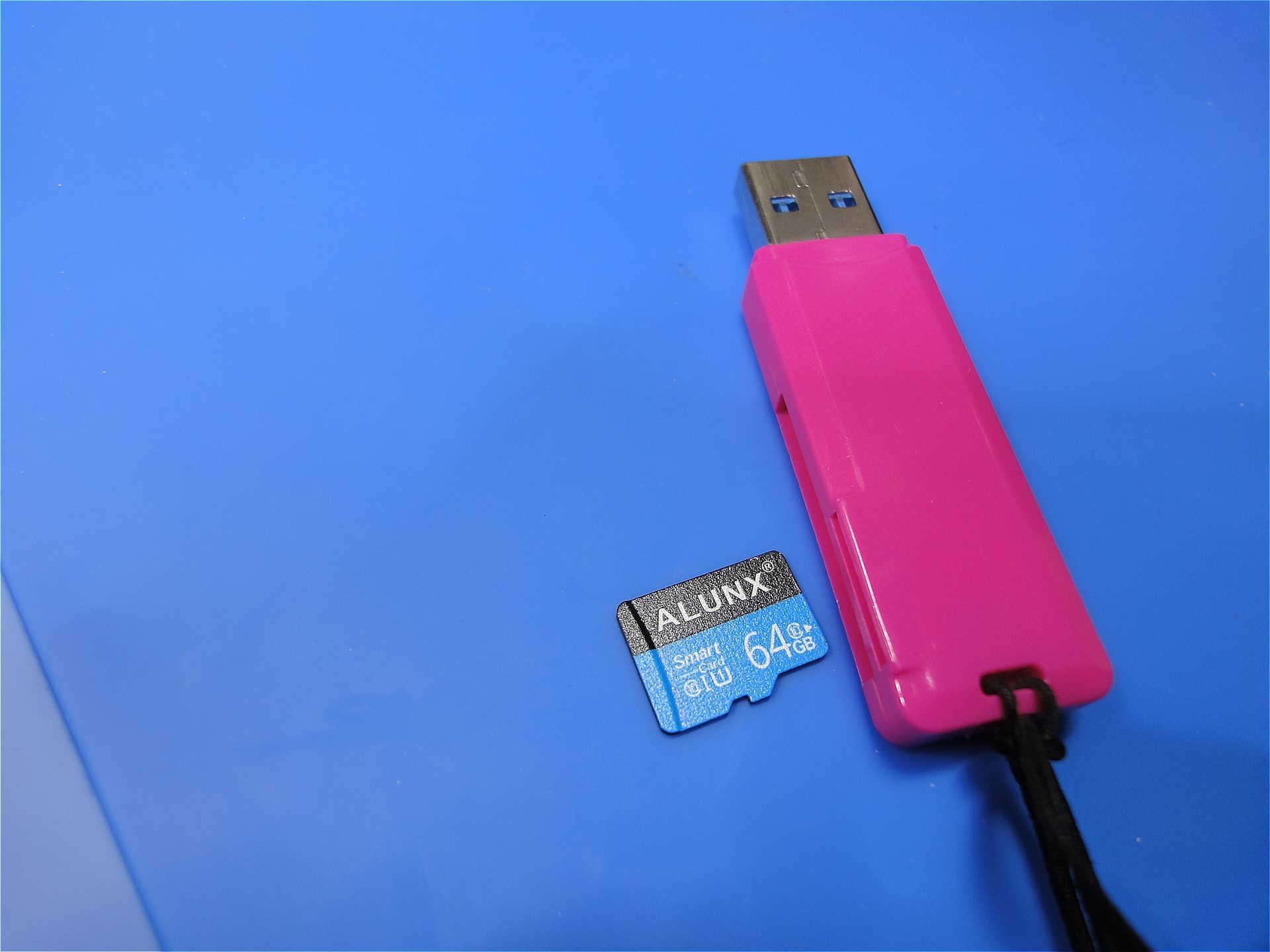

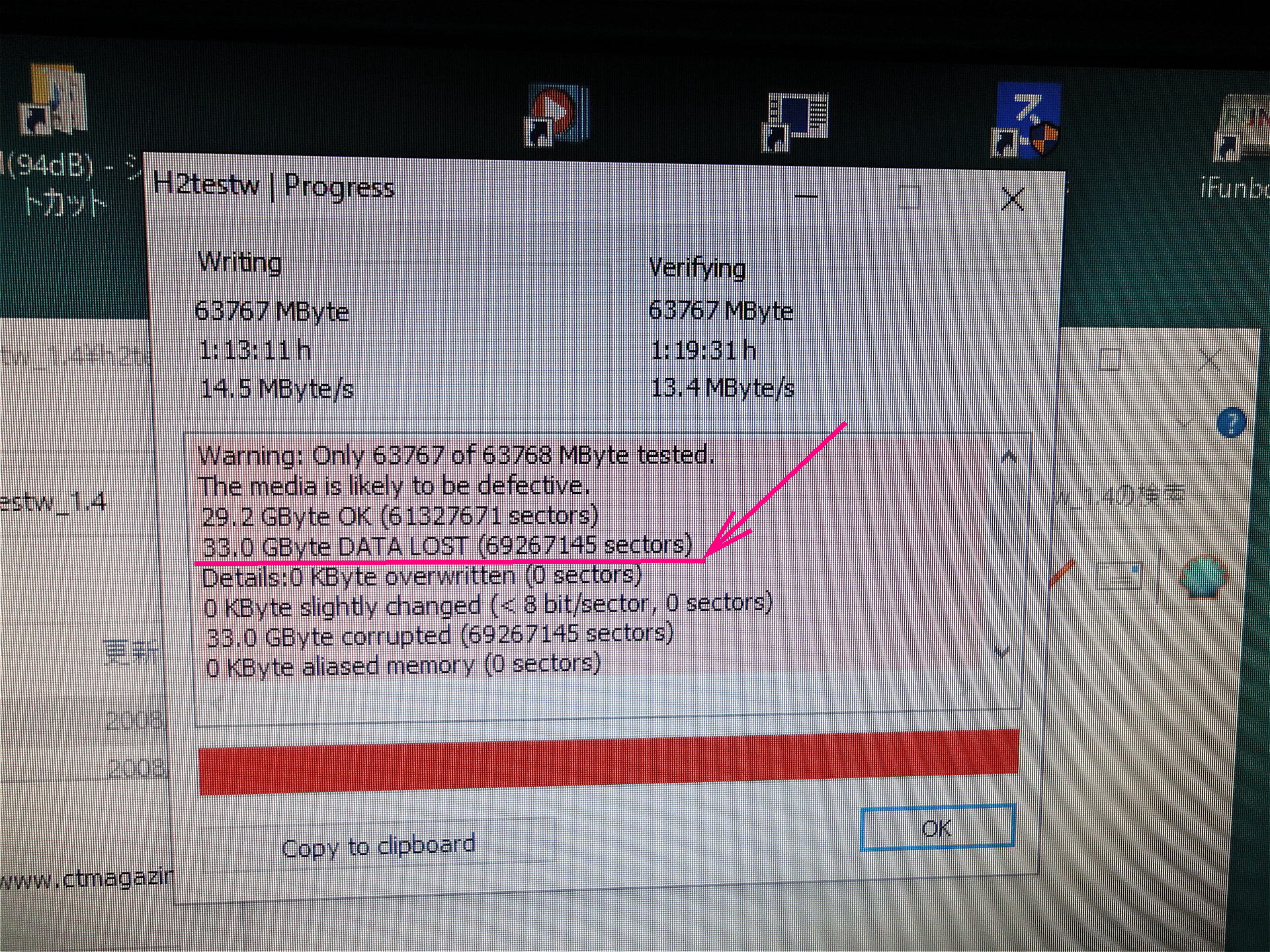

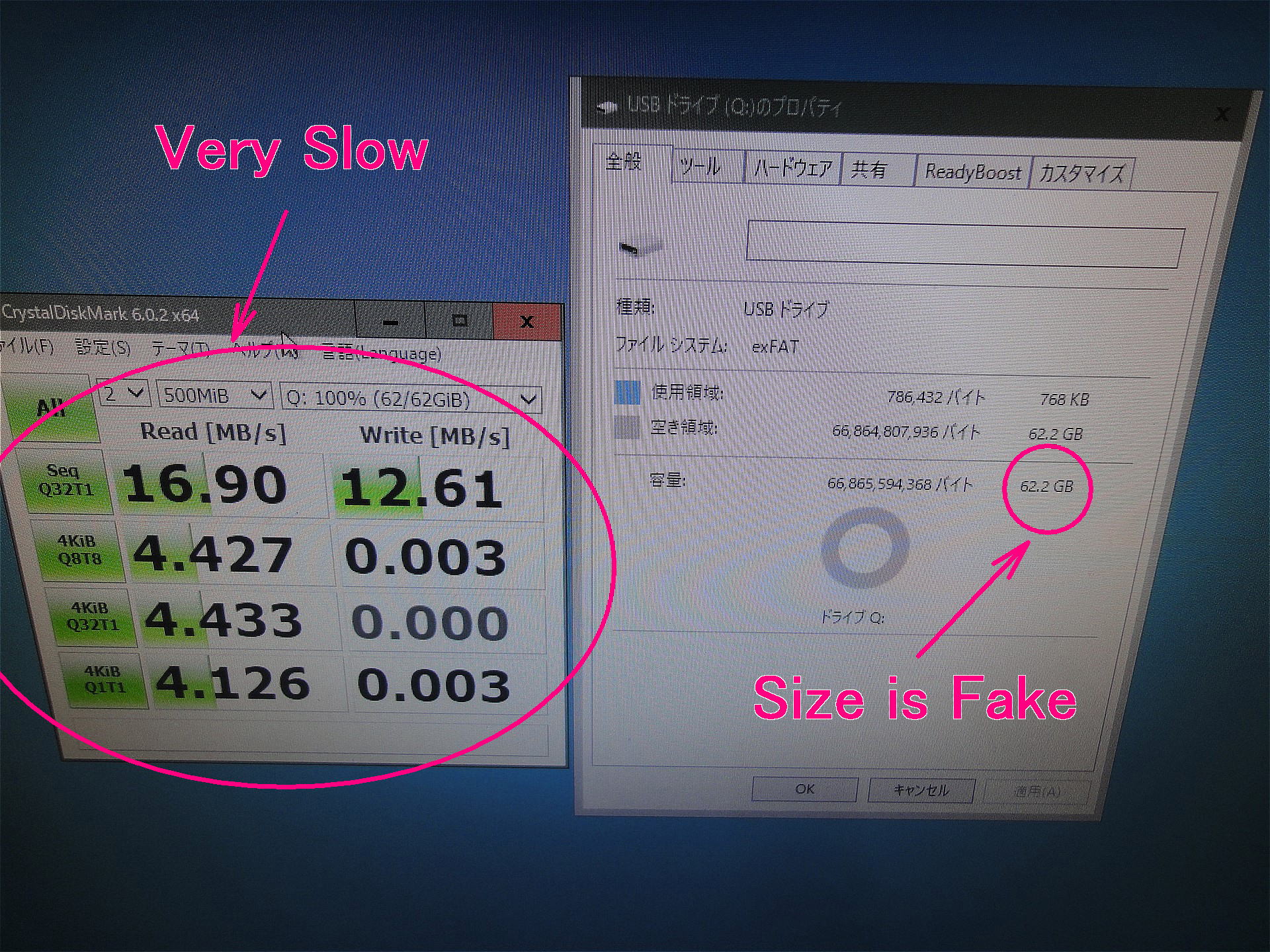

受け取って速度を計測しても劇的に遅いので
全エリアに　書き込み　＆　ベリファイを行ったら
64GB中　リアルな領域は半分しかありませんでした。

Dispute開始　１月９日
ALUNX 64GB FAKE SD card.
Memory size is fake and Very Slow Access speed.
Consequently I want my money back.

https://www.aliexpress.com/item/1005001320788383.html

☆１つの評価内容は事実でした(涙)

【210109-204609.jpg : 0.9MB】

【210110-053357.jpg : 0.7MB】

【210110-051334.jpg : 370.3KB】


	【1376】ALUNX ＝ Crappy

JF1DHM - 21/1/11(月) 16:21 -


	引用なし

	パスワード

▼JF1DHMさん：
>https://www.aliexpress.com/item/1005001320788383.html

このショップは　Crappy goodsの専門店のようです
(▼▼メ)

返送しろ　とか　ゴネはじめました！

いまさらですがYoutubeで　ALUNX　ブランドを検索したら
Fakeだ！！　動画が何件もありました。
今回も勉強になりました！！！

購入者の「良い評価」も大事ですが
Youtubeの情報も正しく評価しないと(笑)
https://www.youtube.com/results?search_query=ALUNX

過去のAli.ジャッジも　ショップ側のようなので
今回、良い結果は見込めませんが。。。


	【1403】Ali. のジャッジをくつがえしたよ！

JF1DHM - 21/1/20(水) 3:08 -


	引用なし

	パスワード

Ali.が介入しショップとDHM'sの証拠を判定した結果
1回目の裁定はショップの勝ちでした。

Ali.からは鮮明な動画の証拠を３日以内に提出すれば再判定する
との返事だったので指定のツールで
メモリ・テストの一部始終を動画で提出。

数日後、、、Ali.の判定は。。。

DHM'sの勝ち　　って　あたりまえだろ！！！

返金額は　￥４４１円ですけどね(笑)

動画提出のスキルが無い購入者は泣き寝入りかよ(-_-#)


	【1404】祝逆転勝訴

JF1VHX - 21/1/20(水) 7:00 -


	引用なし

	パスワード

441円は半額ってことですかね。
こうなるとカネの問題ではなく、意地か正義の問題だ！


	【1406】勝訴

JF1DHM - 21/1/20(水) 10:23 -


	引用なし

	パスワード

全額です(笑)　64GBのSD CARD　441円です!

過去のDisputeは品物が届かない、
物理的・外観が破損などがほとんどだったので簡単でしたけど

今回のような場合は動画が効果的なのだと勉強になりました
