	【994】ATU-100mini組立奮戦記（Day One）

JF1VHX - 20/9/14(月) 17:04 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1430.jpg
・サイズ	： 65.0KB

～添付ファイル～

・名前	： DSCN1432.jpg
・サイズ	： 76.4KB

～添付ファイル～

・名前	： DSCN1433.jpg
・サイズ	： 71.3KB

9月14日(月)
本日午前中に作業デスクを、ATU-100生産ラインに変更。
部品類は白色の台所用バットに。
その手前は青のシリコンマット。コテも新鋭機。

キットの部品をチェックすると、一応揃っている。どれも多め。
スイッチング用のFETは、ほぼ倍の数ある。
チップダイオードも1個多い3個。行方不明になっても1回ならOKだが、2回だと面倒。
チップコンデンサーはマイクロ表示とナノ表示が混じっていて、ボーっと生きていると間違えそう。

昼休みを挟んで、午後はチップ抵抗の実装に挑戦。
齢60を超えて初めての経験！
斎藤先生の書き込みを読んで、頭に叩き込んでから
時間をかけて慎重に作業。
みごと9個の実装に成功！
教えてもらった治具と道具が大いに役に立った。
しかし年取って手が震えると、この作業は不可能ですね。
今日のところはこれで終了。
あまり根をつめると心臓の血管に血栓ができる!
明日はチップ・キャパシターだ。
VHX

【DSCN1430.jpg : 65.0KB】

【DSCN1432.jpg : 76.4KB】

【DSCN1433.jpg : 71.3KB】


	【995】工具

JF1VHX - 20/9/14(月) 17:17 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1434.jpg
・サイズ	： 40.6KB

～添付ファイル～

・名前	： DSCN1435.jpg
・サイズ	： 39.2KB

DHMさん

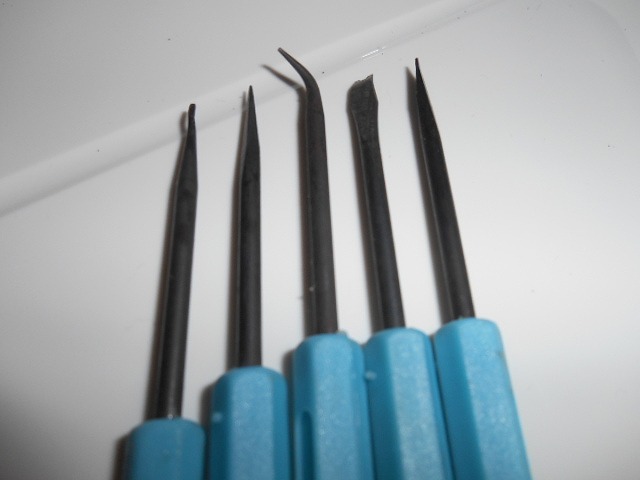

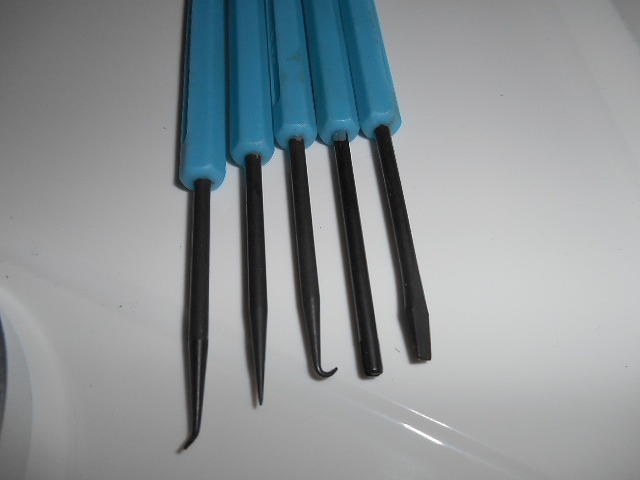

チップの持ち上げと固定に使ったのは、アマゾンで買った半田ごてセットについて来たものです。

ハンダゴテセット Tuloka はんだごて温度調節 5pcs半田ごて先家電修理 13g半田溶接工具付き　ブランド: Tuloka　価格:￥1,299
VHX

【DSCN1434.jpg : 40.6KB】

【DSCN1435.jpg : 39.2KB】


	【998】チップコンも実装完了

JF1VHX - 20/9/14(月) 21:50 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1438.jpg
・サイズ	： 77.5KB

夕飯食べて休憩の後、余力がありそうなので、チップコンの半田付けに着手。
10ナノF,100ナノF,1マイクロFなど。

扁平なチップは比較的簡単。
1マイクロFは立体に近いので、コテ先に盛るハンダの量も多い。

少しずつコツをつかんで、作業速度も徐々にアップしていったが、それでも1時間半ほどかかった。

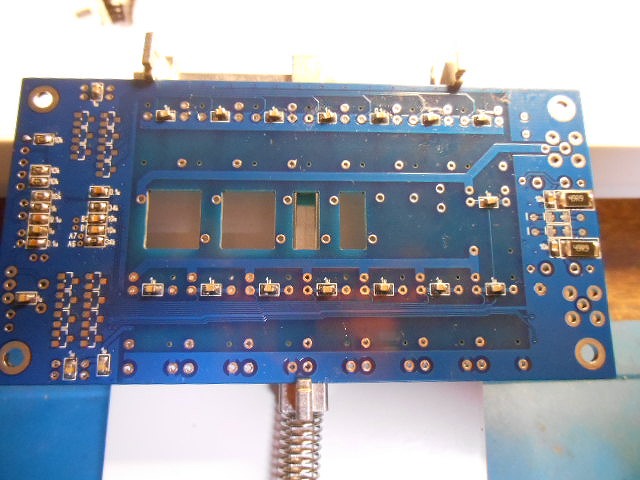

チップCRを実装完了。
途中、弾け飛んで、行方知れずになったチップは1個だけ。
最後はさすがに目がしょぼしょぼ。

白色のキッチン用大型パット、LED付きのスタンド式拡大鏡、PCB固定治具、チップ装着・固定用の特殊な錐状の工具等がなければとても無理でした。工具の重要性を痛感。

明日はFETとダイオード。
電源つないで、PICの動作を確認できるところまで行けるかどうか?

とりあえず懸案の難関は突破。
VHX

【DSCN1438.jpg : 77.5KB】


	【999】Re:チップコンも実装完了

JF1DHM - 20/9/14(月) 22:24 -


	引用なし

	パスワード

▼JF1VHXさん：
>夕飯食べて休憩の後、余力がありそうなので、チップコンの半田付けに着手。

おお！　余力があったのですね。　勢いも大事ですからね。

ハンダペーストも　「糊」として　活躍するでしょ(笑)

今度、お墓で　100 ohm 1W のチップ抵抗１０個ほど
お渡ししますね。

PWR/SWR　検出回路の　50 ohm を
100 ohm 1W の2階建てへ交換されると良いですよ。


	【1000】ATU-100mini組立（Day Two）

JF1VHX - 20/9/15(火) 9:39 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1439.jpg
・サイズ	： 91.7KB

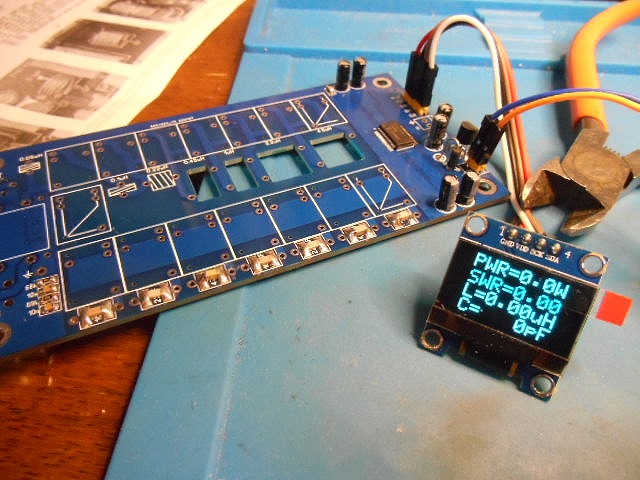

電源まわりを配線し、ダブルチェックの後、電源投入。
液晶が正常に表示され、PICの動作を確認！　
第2ハードル、クリア。

今日はこれからリレーの実装とコイル作りの予定。
VHX

【DSCN1439.jpg : 91.7KB】


	【1001】コイルの製作

JF1VHX - 20/9/15(火) 15:15 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1442.jpg
・サイズ	： 84.5KB

～添付ファイル～

・名前	： DSCN1443.jpg
・サイズ	： 39.9KB

～添付ファイル～

・名前	： DSCN1445.jpg
・サイズ	： 77.5KB

～添付ファイル～

・名前	： DSCN1446.jpg
・サイズ	： 83.5KB

～添付ファイル～

・名前	： DSCN1447.jpg
・サイズ	： 75.7KB

午前の部

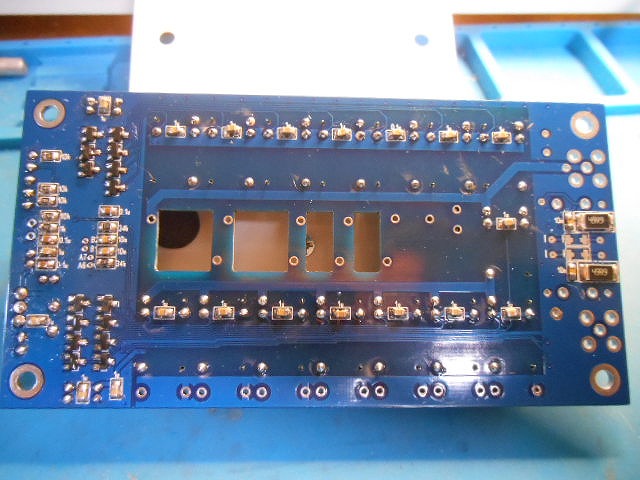

PICの動作を確認後、N-channel MOSFET,2N7002を15個半田付け（写真1）。
苦戦を覚悟していたが、ドレインを所定の位置に半田付けできれば、あとは意外と簡単だった。

午後の部

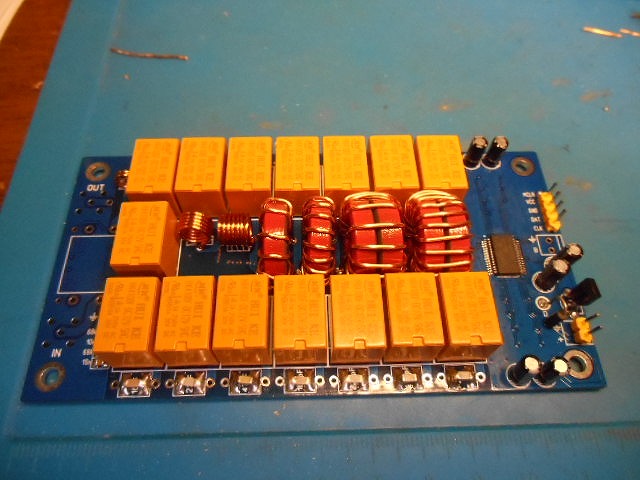

空芯コイル3個とトロイダル・コイル4個の製作。

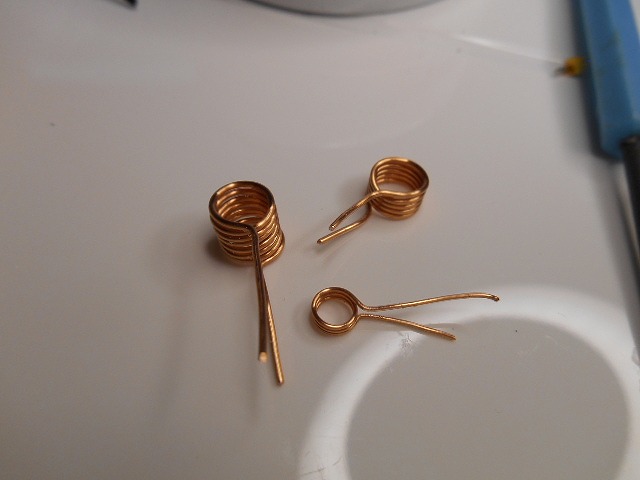

空芯コイル（写真2）は基板に取り付けてから高周波ニスを塗布。
トロイダルの方は最初のコイルを、いつもの癖で時計回りに巻いてしまい、やり直し。
残りの3個はやり直しなしに完成。

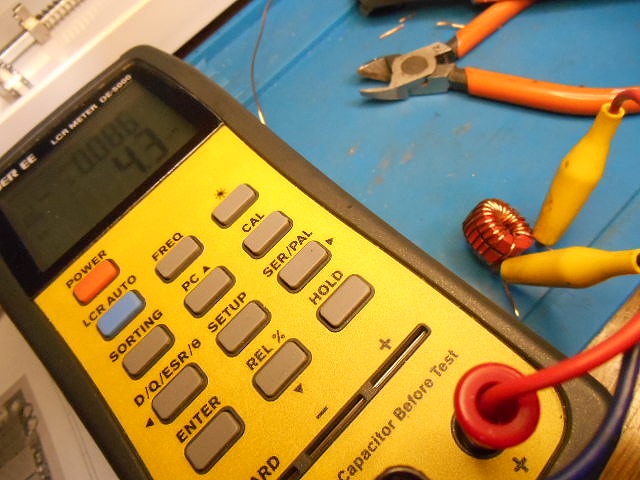

インダクタンスの大きい2つのコイルの所期値は2.2マイクロHと4.4マイクロH。測定値はそれぞれ2.4と4.3でした（写真3,4）。

スタンディング検出用のタンデムマッチのコイルは明日かな。
VHX

【DSCN1442.jpg : 84.5KB】

【DSCN1443.jpg : 39.9KB】

【DSCN1445.jpg : 77.5KB】

【DSCN1446.jpg : 83.5KB】

【DSCN1447.jpg : 75.7KB】


	【1002】ペーストがベスト！

JF1VHX - 20/9/15(火) 15:48 -


	引用なし

	パスワード

▼JF1DHMさん：
>ハンダペーストも　「糊」として　活躍するでしょ(笑)
いや、ほんと。ひょっとすると他の工具より、一番役に立ったかも。
ピンセットは禁物ですね。試しに使ったら、みごとにチップ一つが弾け飛び、着地音はしたものの、見つからず！（笑）

>今度、お墓で　100 ohm 1W のチップ抵抗１０個ほどお渡ししますね。
ありがとうございます。4,5個で十分です。ついでにお願いですが、タンデムマッチ用の3D-2Vの手持ちがいまのところ見つかりません（そもそもなかったかも?）。週末までに見つからなかったら、5センチわけて下さい。
VHX


	【1003】3D2V芯線の件　了解

JF1DHM - 20/9/15(火) 16:23 -


	引用なし

	パスワード

▼JF1VHXさん：
>タンデムマッチ用の3D-2Vの手持ちがいまのところ見つかりません

はい！
芯線だけで良いのですね。
すでに剥いたものの手持ちがあるのでお持ちします

確か、芯線に収縮チューブを被せて
太さを調整したと思います。


	【1004】芯線、その他

JF1VHX - 20/9/15(火) 17:59 -


	引用なし

	パスワード

DHMさん
芯線だけで結構です。助かります。

獲らぬ狸ではありませんが、動くことを前提にケース他のことを考えています。
アルミ三段伸縮ポールの先に取り付ける予定なので、できるだけ軽くするのが、目標です。
（1）ケースにバッテリー内蔵すると、重さで伸縮ポールが落ちる可能性があるので、バッテリーは別のケースに入れて、ポール基部に置くことを考えています。
（2）コネクターもMコネでなく、できるだけ軽いものにしたいです。やっぱりBNCですかね。
VHX


	【1006】同軸コネクタ　ＢＮＣ or PL259

JF1DHM - 20/9/15(火) 23:46 -

引用なし

パスワード

～添付ファイル～

・名前	： 10PCS-UHF-Male-PL259-Plug-Crimp-RG58.jpg
・サイズ	： 73.7KB

▼JF1VHXさん：
>できるだけ軽くするのが、目標です。
>（2）コネクターもMコネでなく、できるだけ軽いものにしたいです。
> やっぱりBNCですかね。

同軸の自重もコネクタに加わりますからね～
同軸の太さは３Ｄ２Ｖですよね？

ＢＮＣコネクタ。
昔風にネジの締め付ける圧力で網線を固定すると、、
細い同軸だとすっぽ抜けないか心配ですよね！

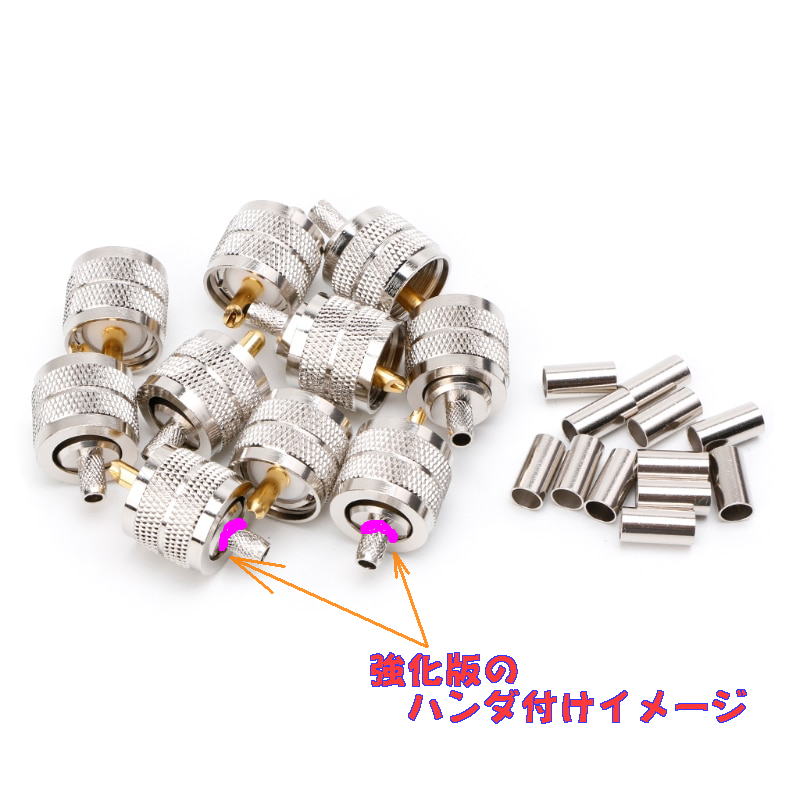

私は網線をスリーブで圧着する方法なので摩擦も格段に増え
安心していますがさらに、屋外など乱暴に扱っても大丈夫な
強化バージョンとしてスリーブの先端から網線が１ｍｍはみ出す様に圧着したら
高ワット数のコテではんだ付けしています。

ちなみに、、３Ｄ２Ｖ用のスリーブ圧着ならＭコネクタでも軽いですよ！！
UHF Male PL259 コネクタのボディーは
Screwed Coupling Male PL259 に比べて体積が少ないので！！

Ｍコネ、、ご依頼があれば作りますよ、３Ｄサイズの同軸を提供いただければ。
圧着機の貸し出しも可能ですからDIYも可能です！

【10PCS-UHF-Male-PL259-Plug-Crimp-RG58.jpg : 73.7KB】


	【1007】圧着工具

JF1DHM - 20/9/15(火) 23:59 -

引用なし

パスワード

～添付ファイル～

・名前	： HS-02H-EUROP-STYLE-RATCHET.jpg
・サイズ	： 55.3KB

▼JF1VHXさん：

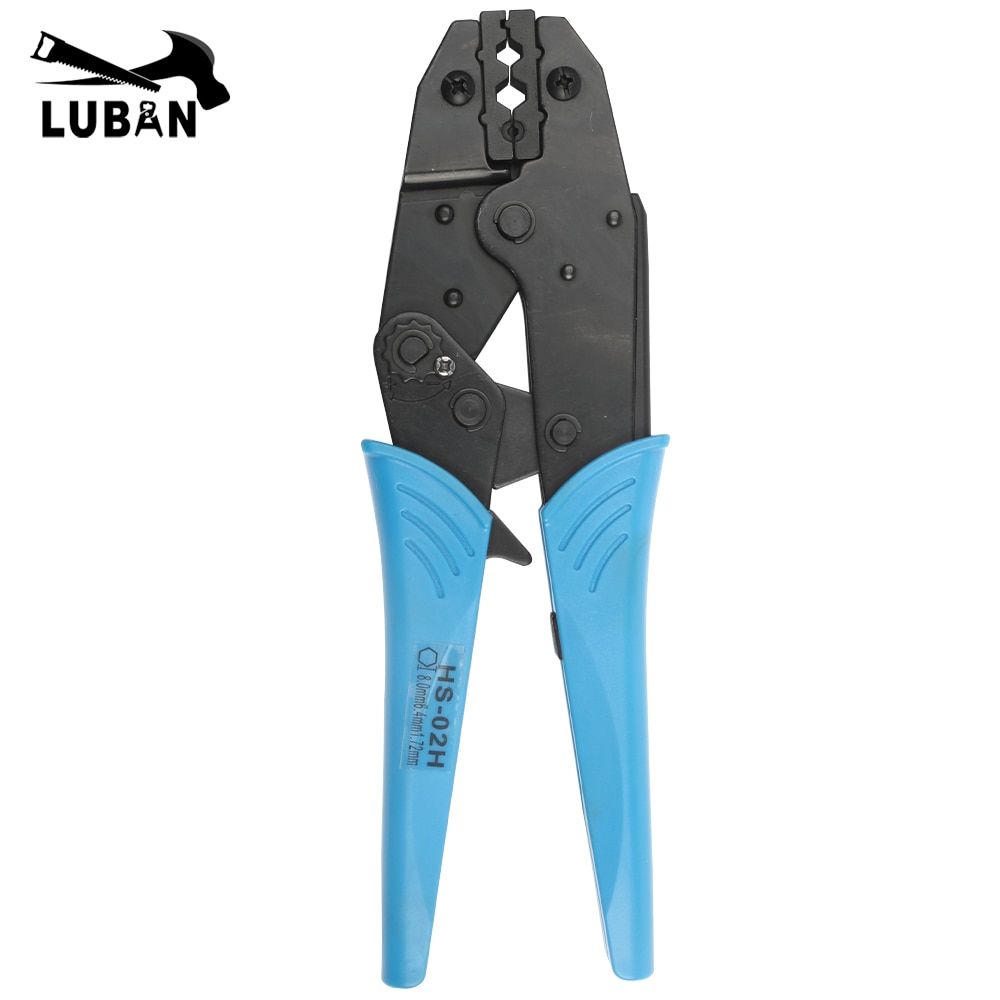

ちなみに私の工具は中華のこれ！
　お安いですが　見事に圧着してくれます。
　パッケージ無し￥４８５　、パッケージ入り￥５３３
　送料が少しかかりますが　総出費１０００円ちょっとですから
　まだ、安いところあるかもしれません

https://www.aliexpress.com/item/1253467213.html

これが手に入ったので同軸ケーブルの製作が楽になりました。

※もちろんパッケージ無しで大丈夫。
　棚へぶら下げて陳列するための外パッケージですから。

【HS-02H-EUROP-STYLE-RATCHET.jpg : 55.3KB】


	【1011】軽いMコネ＆メモリ増設

JF1VHX - 20/9/16(水) 6:14 -


	引用なし

	パスワード

DHMさん
Mコネでも軽くできるとのこと。そのうち2，3本のケーブルの加工をお願いしたいです。Mコネ前提で、ケース作りに入ります。電源ケーブル引き出しは、こちらも陸式ターミナルにしようかな。

それからノートPCのメモリ増設ですが、これもぜひお願いします。今度のお墓に持って行きます。
VHX


	【1012】ATU-100mini組立（Day Three）

JF1VHX - 20/9/16(水) 10:57 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1448.jpg
・サイズ	： 62.3KB

～添付ファイル～

・名前	： DSCN1451.jpg
・サイズ	： 61.3KB

～添付ファイル～

・名前	： DSCN1452.jpg
・サイズ	： 63.4KB

午前の部
ケースの加工に着手。
ちょっと迷いましたが、当初案の透明防水プラケースにしました。
入出力のコネクターも迷いましたが、とりあえずBNCにしました。
都合が悪ければMコネに替えることもできます。
赤と黒のターミナルは12V電源用。
台湾から輸入したステップビットドリルが役立ちました。
VHX

【DSCN1448.jpg : 62.3KB】

【DSCN1451.jpg : 61.3KB】

【DSCN1452.jpg : 63.4KB】


	【1015】午前の部(続)

JF1VHX - 20/9/16(水) 18:28 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1455.jpg
・サイズ	： 54.9KB

～添付ファイル～

・名前	： DSCN1458.jpg
・サイズ	： 58.8KB

～添付ファイル～

・名前	： DSCN1463.jpg
・サイズ	： 57.7KB

～添付ファイル～

・名前	： DSCN1460.jpg
・サイズ	： 63.5KB

～添付ファイル～

・名前	： DSCN1462.jpg
・サイズ	： 62.5KB

～添付ファイル～

・名前	： DSCN1464.jpg
・サイズ	： 88.4KB

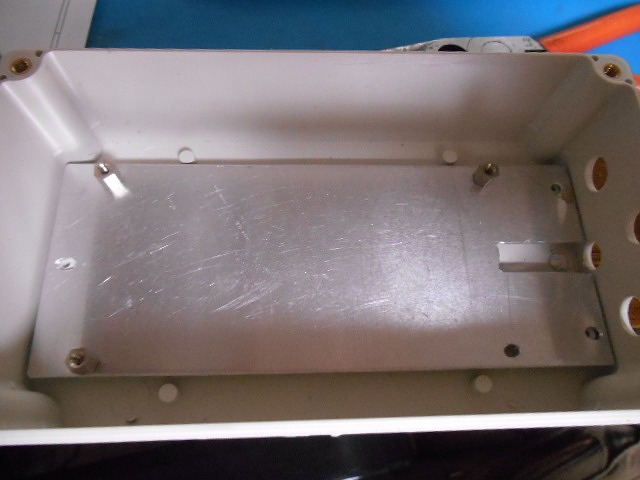

引き続いてPCBを固定するアルミ板の加工。大きさは60mmx150mm。
マイナス端子とバッティングするので切れ込みを入れる。

ケースのネジ穴に合わせて3個のネジ穴をあける。
つづいてPCBの取り付け穴に合わせて4個のネジ穴。
高さ5mmのオスメス・スペーサーを探すが3個しかない！　
1個ではホームセンターに買いに行くのも辛い。
そのうちジャンク箱から出てくるかもしれないので、とりあえず3個取り付ける。

午後の部
簡単な昼飯を食べた後、斎藤さんからメール。3D-2Vの芯線を郵便受けに届けてくれたとのこと。恐縮、深謝！！！

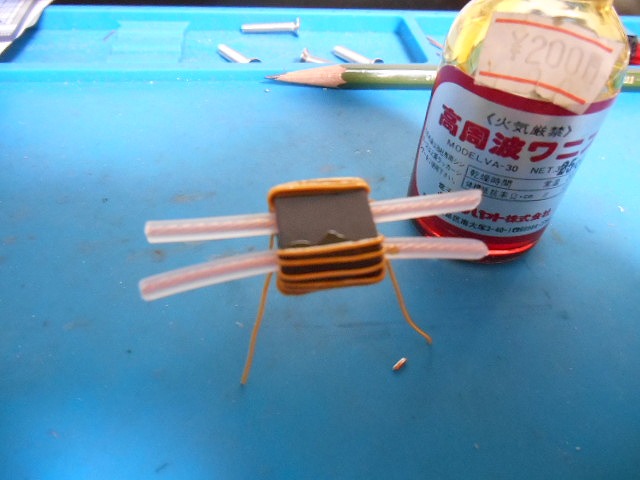

さっそくタンデム・トランスの作成に着手。難なく進み、高周波ワニスを塗って、乾くまで一休み。

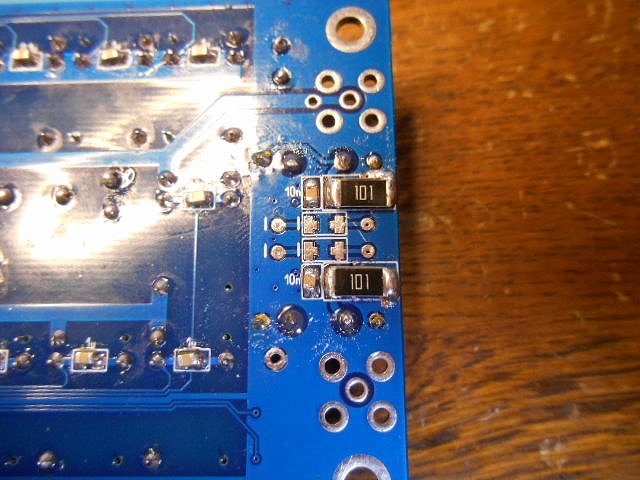

休憩後、昨日実装した50オームの負荷抵抗をはずして、芯線と一緒に頂戴した100オームのチップ抵抗を二階建てに実装。

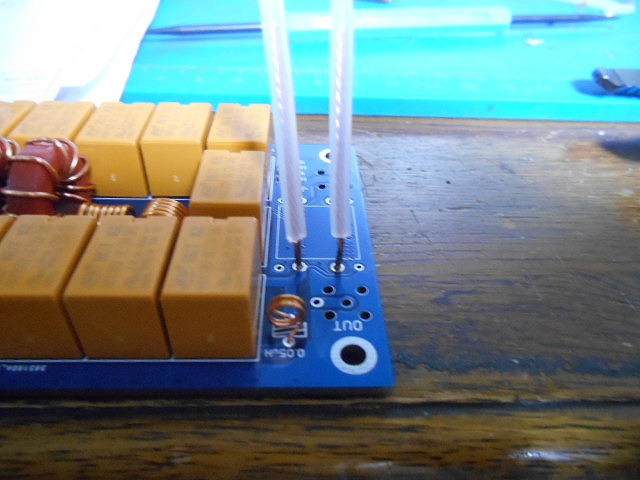

続いてタンデムトランスの半田付け。
ところが、これを基板に取り付ける段になって、難航。
撚線がばらけて所定の4つの穴に入らない。
撚り線の数を減らせばわけないが、それはやりたくない。

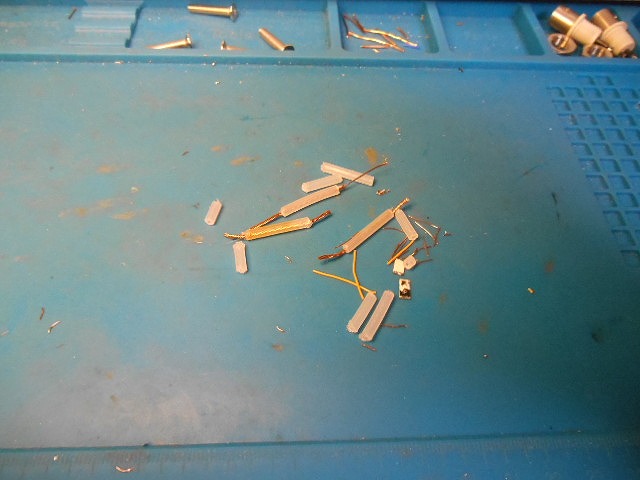

試行錯誤で40mmｘ２の芯線を3組、無駄にした。
DHMさんが余分にくれたおかげで、4組目に挑戦。

ばらける原因は撚線を長めにストリップするから。

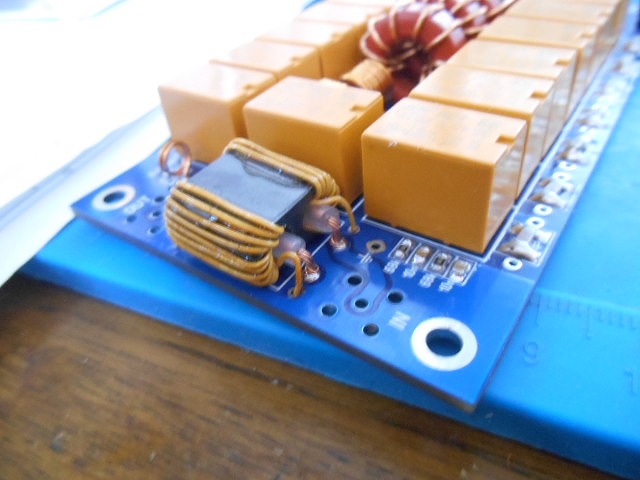

長考の末、片方の2本の撚り線を3ｍｍだけ出して、基板にまず半田付けし、その後でニッパーで被覆をずらして、撚り線をさらに5mmほど露出させる。

そこにコアを差し込んで、今度はもう片方を処理し、基板に差し込み半田付けする。
この方法でなんとかクリア、今回の一番の難所でした。

午後の部、終わり。

【DSCN1455.jpg : 54.9KB】

【DSCN1458.jpg : 58.8KB】

【DSCN1463.jpg : 57.7KB】

【DSCN1460.jpg : 63.5KB】

【DSCN1462.jpg : 62.5KB】

【DSCN1464.jpg : 88.4KB】


	【1016】夜の部

JF1VHX - 20/9/16(水) 19:27 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1469.jpg
・サイズ	： 77.6KB

アルミの底板にスペーサー4個で固定するのは諦め、片方はナット2個をスペーサー代わりとする妥協策で手を打つ。

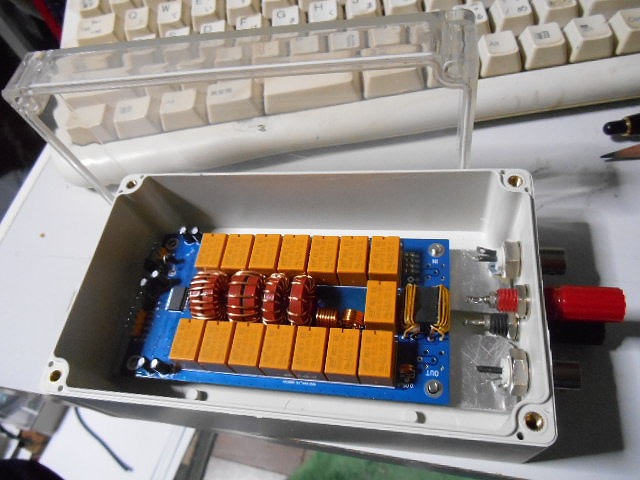

写真はほぼ完成形です。
残るは検出ダイオードの半田付け（未使用の3個の正体不明のチップがそれらしい）、それに電源と入出力の配線だけ。
今日はこれまで。
VHX

【DSCN1469.jpg : 77.6KB】


	【1018】完成したが・・・（Day Four）

JF1VHX - 20/9/17(木) 16:07 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1472.jpg
・サイズ	： 83.4KB

～添付ファイル～

・名前	： DSCN1470.jpg
・サイズ	： 61.3KB

～添付ファイル～

・名前	： DSCN1471.jpg
・サイズ	： 62.8KB

完成しました。ところが・・・

50MHzでは動作を確認しました。リレーもカチカチ鳴ります。周波数を変えても、SWRは1.0まで落ちます。快調です。

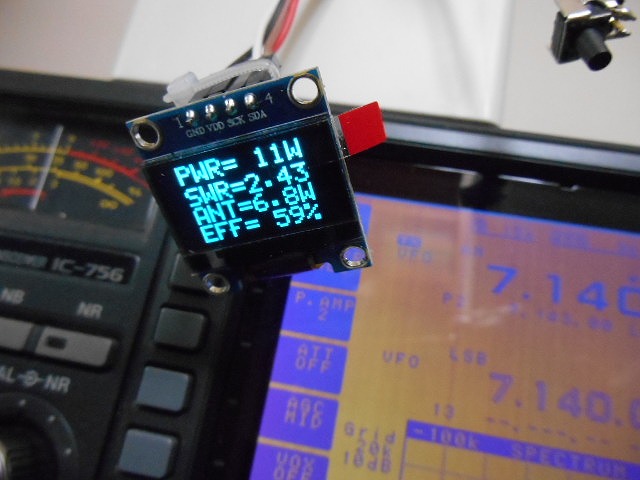

ところが肝心の7MHzではいつものANTにつないでも、SWRが2.4以下に落ちません。風があってANTのポールを3段まで伸ばせないせいかもしれませんが、周波数を変えてもリレーの音がまったく聞こえません。

低い周波数用のコイルの半田付け不良かもしれません。調べてみます。
VHX

【DSCN1472.jpg : 83.4KB】

【DSCN1470.jpg : 61.3KB】

【DSCN1471.jpg : 62.8KB】


	【1019】ATU-100mini組立（Day Four）

JF1VHX - 20/9/17(木) 16:39 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1472(2).jpg
・サイズ	： 83.4KB

～添付ファイル～

・名前	： DSCN1470(2).jpg
・サイズ	： 61.3KB

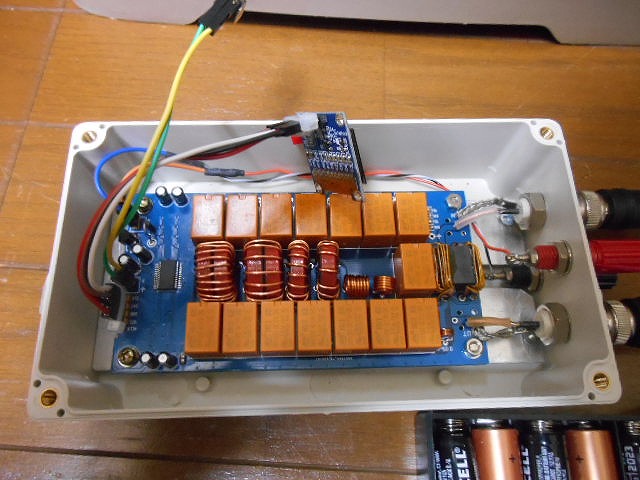

完成しました（写真1）。

ANT直下での使用を想定していますが、まずはシャックで試運転です。

7MHzではいつものANTで1.24まで落ちました（写真撮り忘れました）。

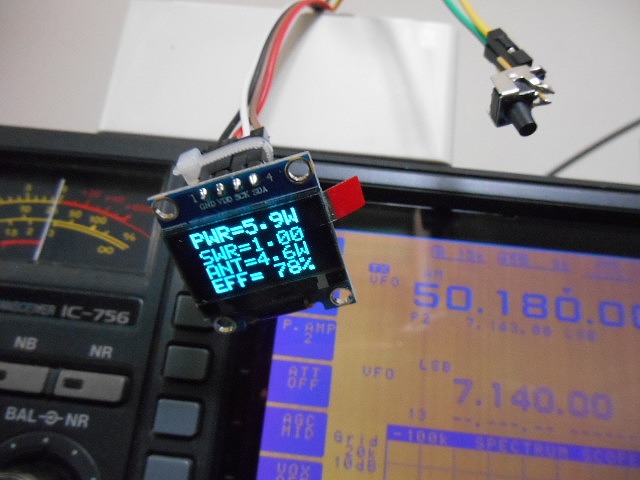

50MHzでは1.0まで落ちます（写真2）。リレーも鳴っています。快調です。

まだAUTOモードに切り替えるSWを取り付けていませんが、ほぼ完成です。
VHX

【DSCN1472(2).jpg : 83.4KB】

【DSCN1470(2).jpg : 61.3KB】


	【1020】ちょっと　質問

JF1DHM - 20/9/17(木) 16:41 -


	引用なし

	パスワード

>7MHzではいつものANTにつないでも、SWRが2.4以下に落ちません。

何処に？　給電部ですか？

もう少しPower入れてみるとか
リグから何ワット入れたんですか？？


	【1021】おめでとうございます！！！

JF1DHM - 20/9/17(木) 16:43 -


	引用なし

	パスワード

▼JF1DHMさん：
>>7MHzではいつものANTにつないでも、SWRが2.4以下に落ちません。

どうやら解決したようですね！！
おめでとうございます！！！


	【1022】TNX YR RES

JF1VHX - 20/9/17(木) 17:02 -


	引用なし

	パスワード

DHMさん
一休みしてもう一度試したら、どういうわけか今度はうまく動きました。
残るはANT直下につけてAUTOモードで動かすだけです。
AUTOモードは回路図ではRB1をアースすることになっていますが、基板の裏のB1がそれでしょうか?
VHX


	【1023】シルク　B1 = 回路図 RB1

JF1DHM - 20/9/17(木) 22:57 -


	引用なし

	パスワード

▼JF1VHXさん：
>AUTOモードは回路図ではRB1をアースすることになっていますが、基板の裏のB1がそれでしょうか?

シルク　B1 = 回路図 RB1 = Pic Pin 22
シルク　B2 = 回路図 RB2 = Pic Pin 23

であるかテスターでチェックしました。


	【1024】ANT直下バージョン完成

JF1VHX - 20/9/18(金) 10:36 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1483.jpg
・サイズ	： 81.4KB

～添付ファイル～

・名前	： DSCN1484.jpg
・サイズ	： 82.4KB

～添付ファイル～

・名前	： DSCN1481.jpg
・サイズ	： 72.2KB

～添付ファイル～

・名前	： DSCN1479.jpg
・サイズ	： 71.1KB

DHMさん
RB1=B1やっぱりそうですよね。わざわざテスターで確認、TNX。

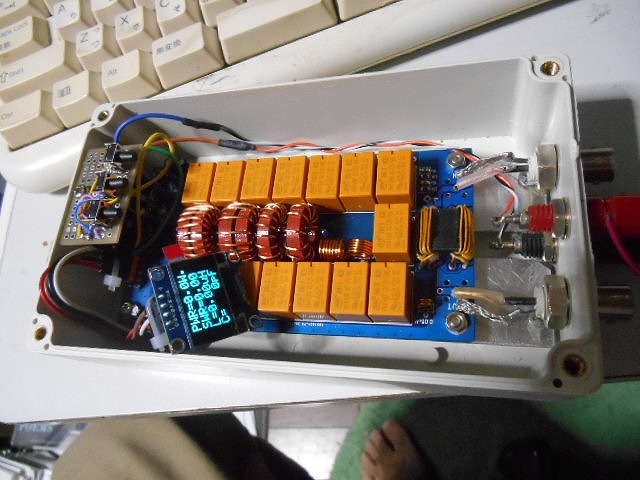

朝から作っていたモードSW付きの最終バージョンが完成しました（写真1）。

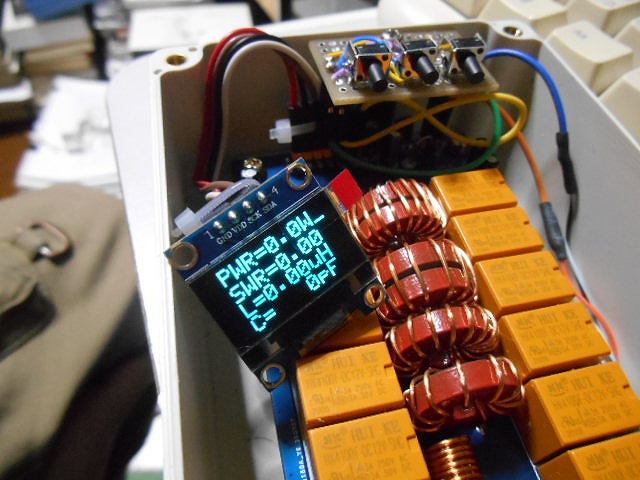

AUTOモードではPWRの右に横棒が表示されます（写真2）。

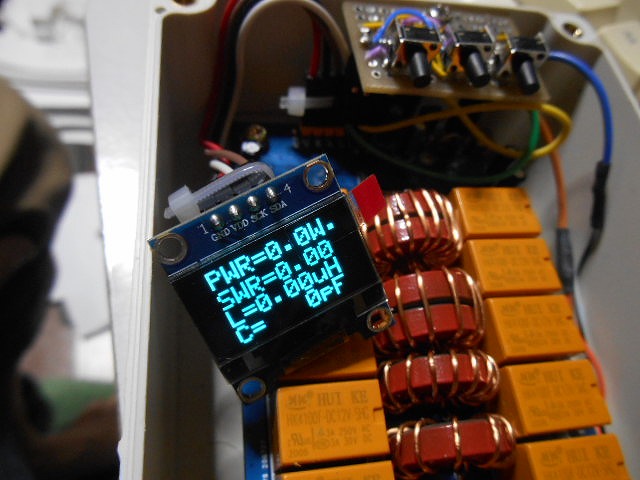

BYPモードでは点です（写真3）。

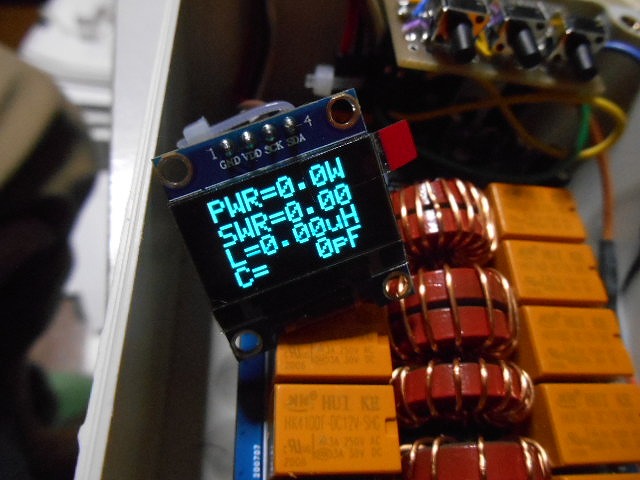

ノーマルモードは写真4です。
VHX

【DSCN1483.jpg : 81.4KB】

【DSCN1484.jpg : 82.4KB】

【DSCN1481.jpg : 72.2KB】

【DSCN1479.jpg : 71.1KB】


	【1025】不具合の原因

JF1VHX - 20/9/19(土) 5:14 -


	引用なし

	パスワード

DHMさん
昨夜のZOOM会議でお見せした不具合の件です。
TUNEは取れても、SSBで送信すると再度TUNEを取りに行き、リレーが鳴る不具合です。

斎藤さんの初チューニングのビデオと比較すると
ぼくのではTUNE後の画面でLCの値がゼロのままです。
つまりTUNEで得たLCの値をメモリが保持しないのが原因ではないでしょうか。
PICのメモリに関係するピン番号を教えて下さい。

斎藤さんのはSSBでも正常に動作するはずです。
VHX


	【1026】ダミーロードでもダミー

JF1VHX - 20/9/19(土) 8:34 -


	引用なし

	パスワード

BOPさんに従って、ダミーロードで試しましたが、症状は変わりません。
TUNEしてもLCの値はゼロのままです。
LCの値が取得できない、あるいは取得できてもメモリーに書き込まれないのが原因のようです。
オート、バイパスモードのポチとアンダーバーは電源落として、再投入しても記憶してます。
VHX


	【1027】ATU-100 Ｌ／Ｃが保存されない

JF1DHM - 20/9/19(土) 15:57 -


	引用なし

	パスワード

>LCの値が取得できない、あるいは取得できてもメモリーに書き込まれないのが原因のようです。
>オート、バイパスモードのポチとアンダーバーは電源落として、再投入しても記憶してます。

元々、PICには　電源無しで　40年以上内容を保持できるメモリがあって
モードやＬ／Ｃはそこに書き込んでいる筈です。
なので　電源再投入で　リコールできるのですが。。

以下はメールで送信した内容と同じですが、アドバイスまで

以下のシーケンスで確認してみてください

電源ＯＮ　→　モードを確認
「。」なら　「空白」へ
「空白」なら　「。」へ　
切り替えてください
一度も送信せずに、電源ＯＦＦ

チェックポイント１
　再び電源ＯＮ　→　モードを確認
　最後に確認したモードで立ち上がりますか？
　立ち上がればＰＩＣは正常です

障害
　Ｌ／Ｃが０になるとの事でしたが

考察１
　通常のBUTTON　クリックで　リセット（Ｌ／Ｃ＝０）されますから
　BUTTONの回路への回り込みで不確実な状態になっているのかも？？

考察２
　PICのMCLRは、電圧がローレベル (VSSと等しい電圧) になった場合に
　PICがリセットされます
　該当（ＭＣＬＲ）回路周辺の間違い、部品忘れ、はんだ不良を確認して
　良否確認するにはMCLRの電位をオシロで見ながら
　SSB送信するのが良いのですが。。。

考察３
　プッシュSWサブ基板への引き出し線からの影響がないか　切り分けしてみる！
　電源ON状態でオートチューン「。」にした後、電源OFF
　（正常動作はチェックポイント１で確認しておく）
　引き出し線をすべて基板から外す
　再び電源ON、チューン、ＳＳＢ送信。。。動作の良否をチェック
　　良好であれば、
　　　引き出し線への影響が考えられるので
　　　離す／シールド化などの対策を行ってみる
　　不良であれば、ＭＣＬＲが一番怪しい

考察４
　供給している電源は何ボルト？
　電圧、波形がバタついてませんか？？

ちょっと考えられるのは、こんなところです


	【1028】とりいそぎお答えします

JF1VHX - 20/9/19(土) 17:49 -


	引用なし

	パスワード

▼JF1DHMさん：
いつも懇切なアドバイスありがとうございます。

>以下のシーケンスで確認してみてください
>電源ＯＮ　→　モードを確認
>「。」なら　「空白」へ
>「空白」なら　「。」へ　
>切り替えてください
>一度も送信せずに、電源ＯＦＦ
>チェックポイント１
>　再び電源ＯＮ　→　モードを確認
>　最後に確認したモードで立ち上がりますか？
>　立ち上がればＰＩＣは正常です
これは問題ありません。電源再投入後もモードを保存しています。
これならPICは正常とのこと、安心しました。

>障害
>　Ｌ／Ｃが０になるとの事でしたが
>
>考察１
>　通常のBUTTON　クリックで　リセット（Ｌ／Ｃ＝０）されますから
>　BUTTONの回路への回り込みで不確実な状態になっているのかも？？
>
>考察２
>　PICのMCLRは、電圧がローレベル (VSSと等しい電圧) になった場合に
>　PICがリセットされます
>　該当（ＭＣＬＲ）回路周辺の間違い、部品忘れ、はんだ不良を確認して
>　良否確認するにはMCLRの電位をオシロで見ながら
>　SSB送信するのが良いのですが。。。
ぼくもメモリクリアが怪しいと思って、周辺をチェックしましたが、10kと0.1マイクロの半田付けに問題ありません。GNDとの間の抵抗値は15Kです。オシロでは見ていませんが、テスターでは5.04Vで、送信時には4.90Vに低下します。

>考察３
>　プッシュSWサブ基板への引き出し線からの影響がないか　切り分けしてみる！
切り分けても変化なしです。やっぱりMCLRか?

>
>考察４
>　供給している電源は何ボルト？
12.2Vです。バタつきはないと思います。

VHX


	新規投稿 ┃ツリー表示 ┃スレッド表示 ┃一覧表示 ┃番号順表示 ┃検索 ┃設定 ┃投稿の説明 ┃朝墓7 ┃SDR Map

239 / 433 ﾂﾘｰ

←次へ　｜　前へ→

ページ：

┃

記事番号：

(SS)C-BOARD v3.5.4 is Free.

＜＜　使用時のポイント　＞＞
　・ツリー表示の左端「▼」をクリックで、スレッドが全て見られます。
　・返信する場合は、該当のメッセージを開き、その中の「返信」アイコンをクリック。
　・削除パスワードは利用者側が必ず設定してください。
　　（自身で書き込んだメッセージを削除可能にするため）
　・ツリー表示、スレッド表示、一覧表示、番号順の表示は各自お好みでお使いください。
　　（「設定」にて変更されて構いません）
　・検索は過去のメッセージをキーワードで探すときに役立ちます
　・画像ファイルなどは極力サイズを小さくして、他の方が開きやすいようにご配慮願います。
