【980】Vout20V→13.8V設定後Voutが間欠する件 has 17/8/22(火) 19:12

【981】Re:Vout20V→13.8V設定後Voutが間欠する件 has 17/8/22(火) 20:50

【982】Re:Vout20V→13.8V設定後Voutが間欠する件 has 17/8/22(火) 21:12

【983】Re:Vout20V→13.8V設定後Voutが間欠する件 has 17/8/22(火) 21:14

【984】Re:Vout20V→13.8V設定後Voutが間欠する件 has 17/8/22(火) 21:46

【985】Re:Vout20V→13.8V設定後Voutが間欠する件 JF1DHM／斉藤 17/8/24(木) 0:50

【986】Re:Vout20V→13.8V設定後Voutが間欠する件 has 17/8/24(木) 7:46


	【980】Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/22(火) 19:12 -

引用なし

パスワード

～添付ファイル～

・名前	： dcアダプタ検証用簡易回路図.jpg
・サイズ	： 100.1KB

～添付ファイル～

・名前	： Vout20V→138V設定後Voutが間欠する件.txt
・サイズ	： 3.6KB

斉藤さん
定数確定しましたので簡易回路図参照下さい。

【dcアダプタ検証用簡易回路図.jpg : 100.1KB】


	【981】Re:Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/22(火) 20:50 -

引用なし

パスワード

～添付ファイル～

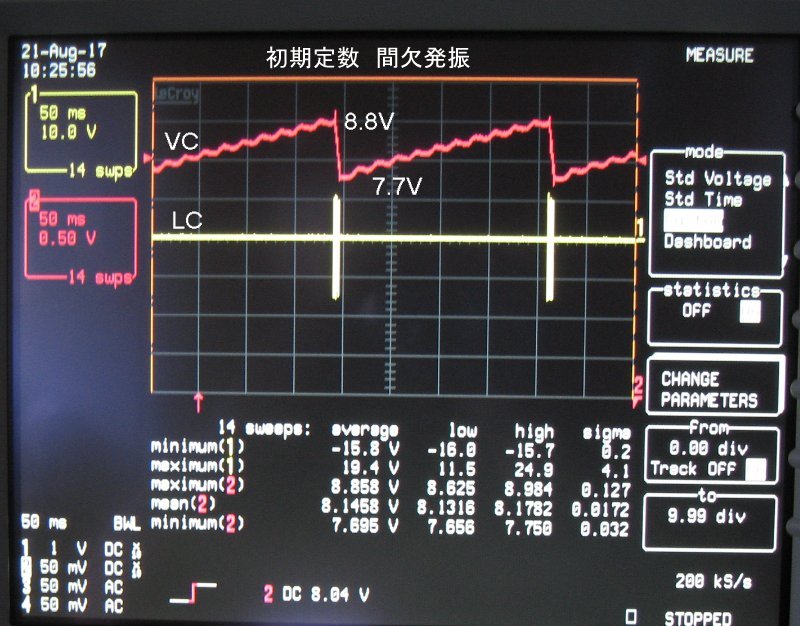

・名前	： 01.jpg
・サイズ	： 108.1KB

～添付ファイル～

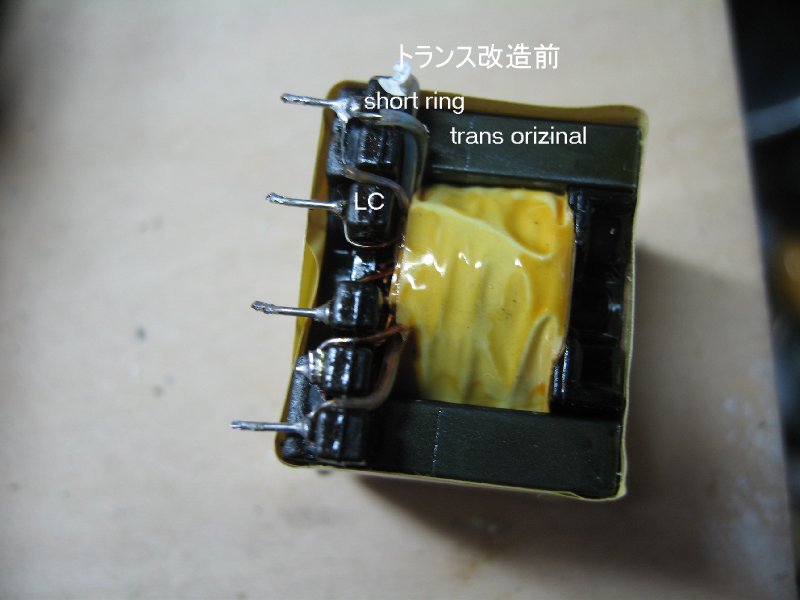

・名前	： 02.jpg
・サイズ	： 50.6KB

～添付ファイル～

・名前	： 03.jpg
・サイズ	： 56.7KB

～添付ファイル～

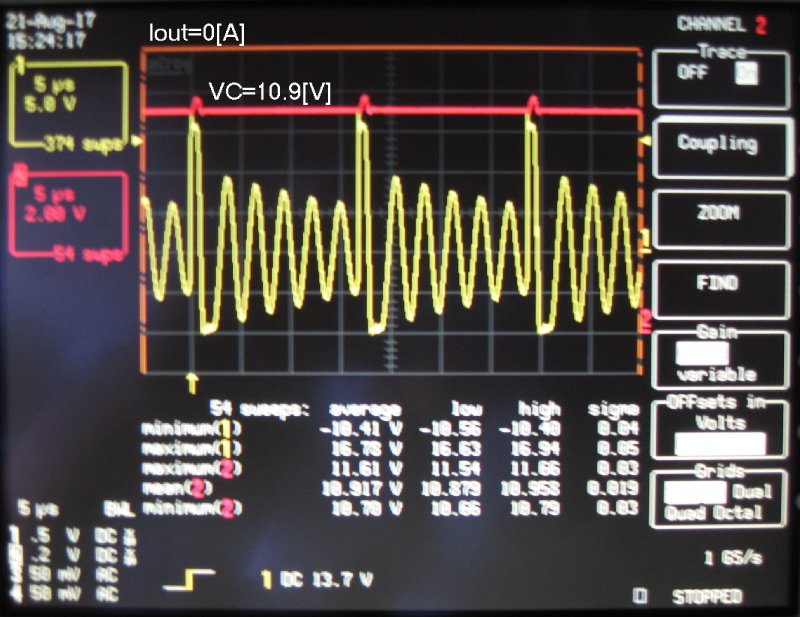

・名前	： 04.jpg
・サイズ	： 100.6KB

～添付ファイル～

・名前	： 05.jpg
・サイズ	： 113.7KB

～添付ファイル～

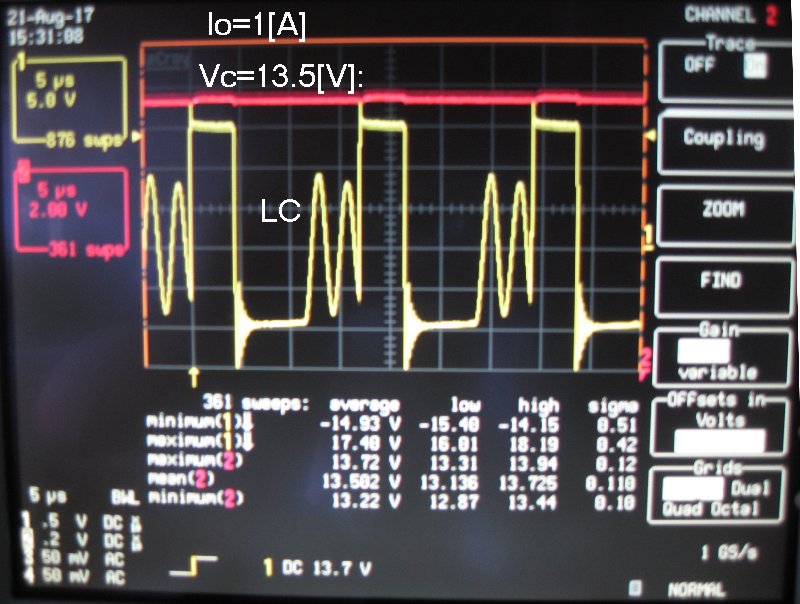

・名前	： 06.jpg
・サイズ	： 92.1KB


	【982】Re:Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/22(火) 21:12 -

引用なし

パスワード

～添付ファイル～

・名前	： 06a.jpg
・サイズ	： 98.4KB

～添付ファイル～

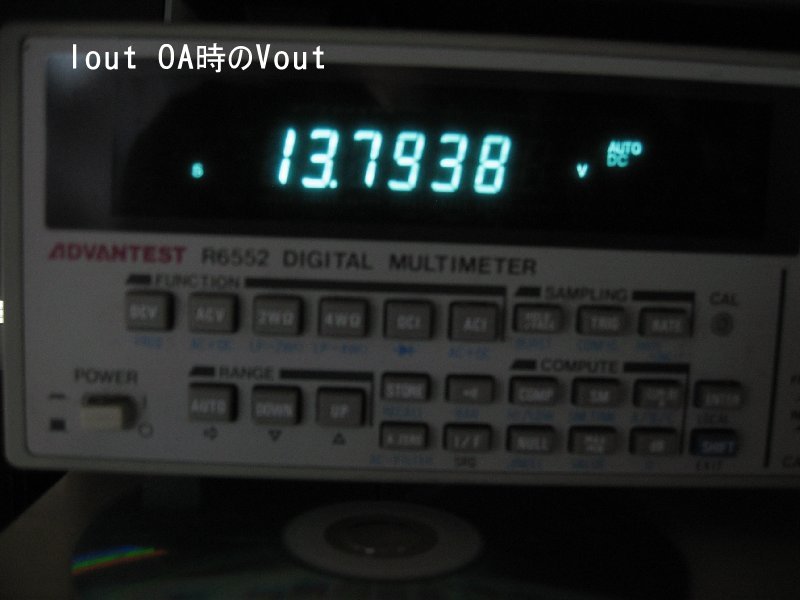

・名前	： 07.jpg
・サイズ	： 46.2KB

～添付ファイル～

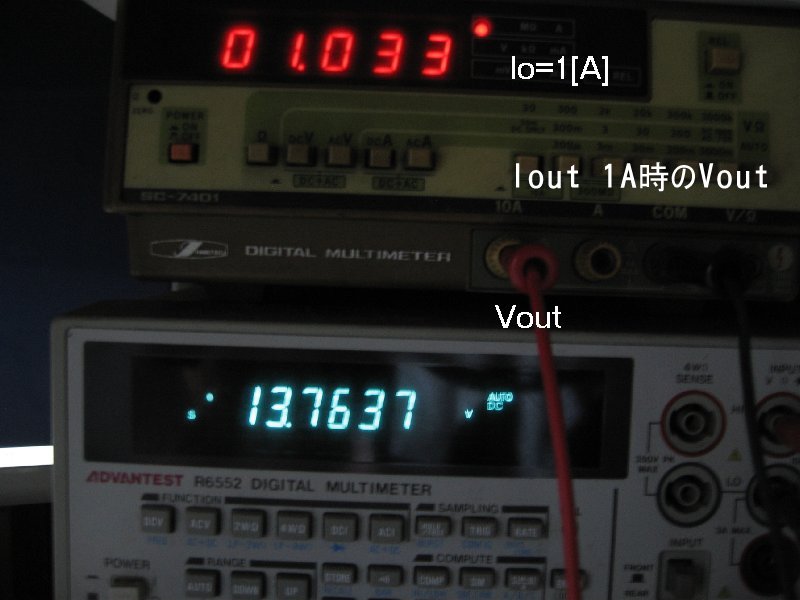

・名前	： 08.jpg
・サイズ	： 57.7KB

～添付ファイル～

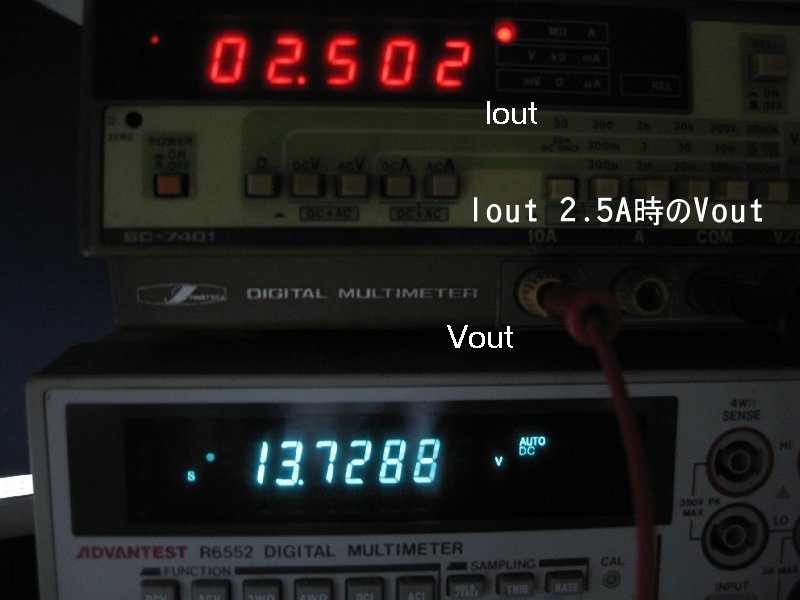

・名前	： 08a.jpg
・サイズ	： 55.1KB

～添付ファイル～

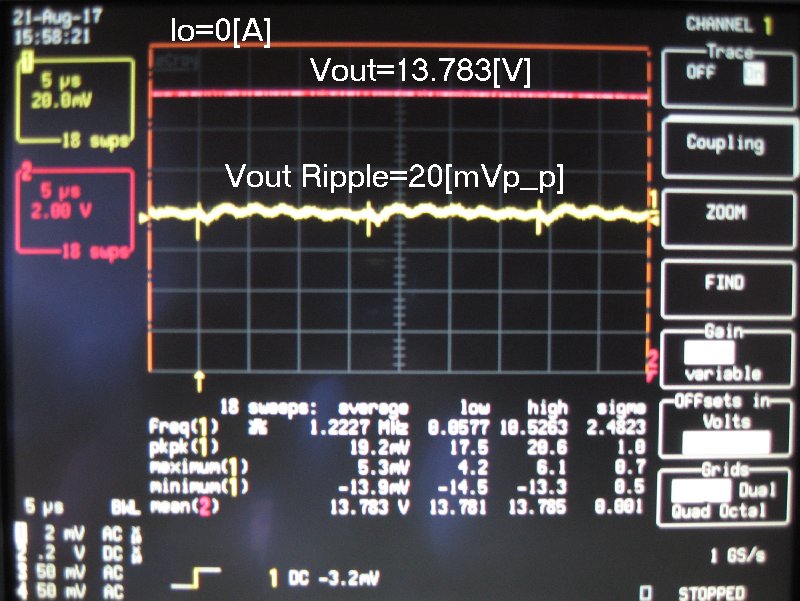

・名前	： 10.jpg
・サイズ	： 97.5KB

～添付ファイル～

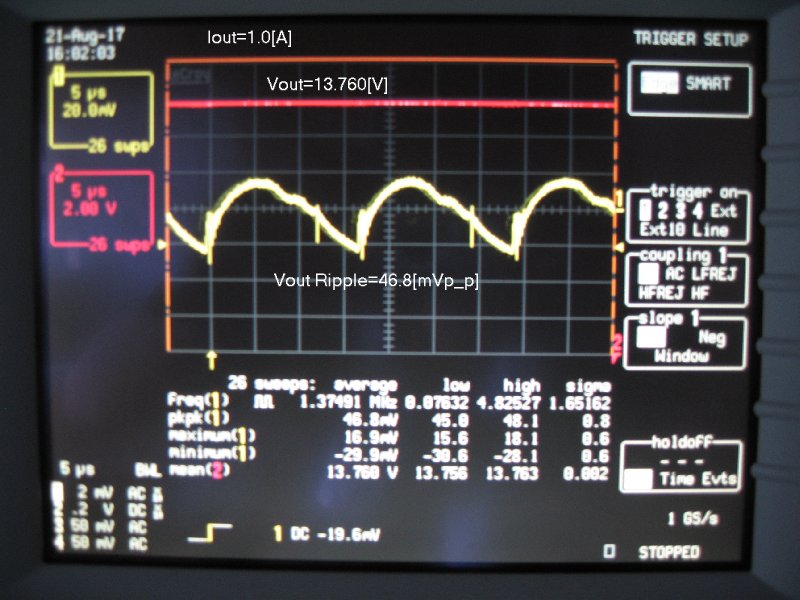

・名前	： 11.jpg
・サイズ	： 85.2KB


	【983】Re:Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/22(火) 21:14 -

引用なし

パスワード

～添付ファイル～

・名前	： 13.jpg
・サイズ	： 96.8KB

～添付ファイル～

・名前	： 14.jpg
・サイズ	： 101.6KB

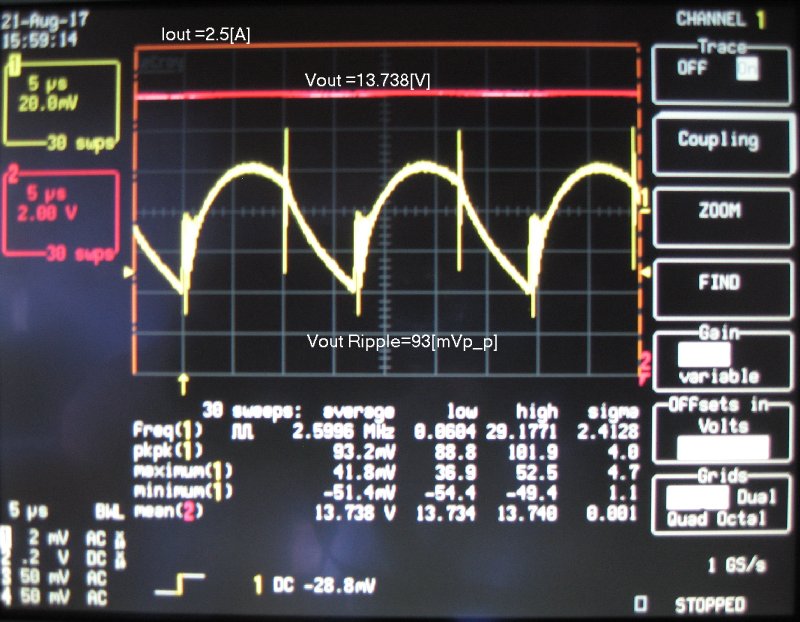

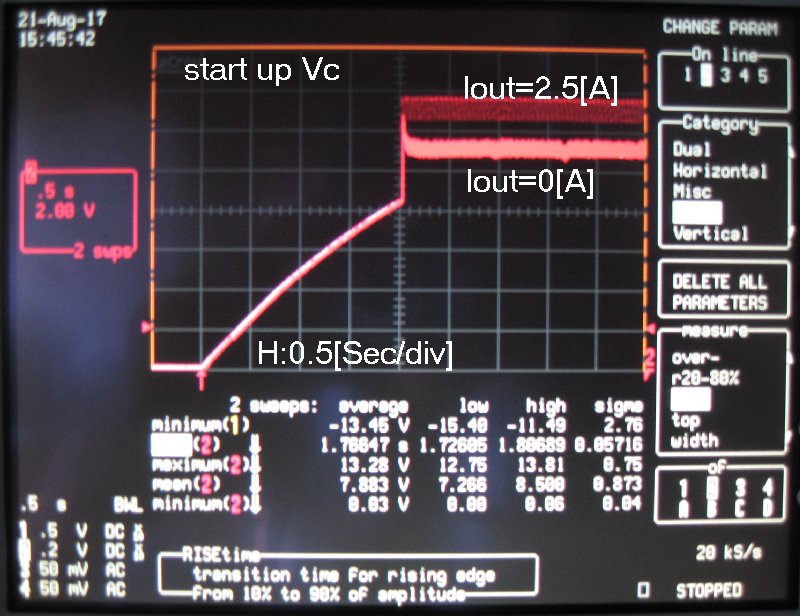

各部波形3

【13.jpg : 96.8KB】

【14.jpg : 101.6KB】


	【984】Re:Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/22(火) 21:46 -


	引用なし

	パスワード

斉藤san
書き忘れましたが
フォワード整流に改造した場合、入力電圧は100[V]専用となります。

200[V]入れると　Vccが26[V]位になりますので多分潰れる部品が出るかも
しれません。200Vで使うには再評価が必要となります。

HAS


	【985】Re:Vout20V→13.8V設定後Voutが間欠する件

JF1DHM／斉藤 - 17/8/24(木) 0:50 -


	引用なし

	パスワード

▼hasさん：
>斉藤さん
>定数確定しましたので簡易回路図参照下さい。

あらら、わざわざ回路図まで起こして頂き
恐縮ですけど、、よーく解りました。

オリジナル
Voutに並列の抵抗は無かったけど
1.5K入れて、ＺＤ変更
基板のコーナーに少しワット数の大きいチップ抵抗があったけど
並列に１個追加し
コイルの改造をしていただいたんですね。

ありがとうございました。
m(_ _)m　　m(_ _)m


	【986】Re:Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/24(木) 7:46 -


	引用なし

	パスワード

斉藤san

>オリジナル
>Voutに並列の抵抗は無かったけど
>1.5K入れて、ＺＤ変更
>基板のコーナーに少しワット数の大きいチップ抵抗があったけど
>並列に１個追加し

ダミー抵抗専用のパターンは有りませんでしたので
適当にレジストの被ってない出力±間につけました。
最初ダミー抵抗かなと思った抵抗は整流ダイオードのCRスナバ
でした。
多分オリジナルでは個別に抵抗で消費させるのでは無く
二次側の
ICとか受動部品に消費させてダミー抵抗を不要にしているのかと
推察されます。

★今回はダミー抵抗必須です。★

パターンとか選択された部品とかトランス構造とかノイズ対策
とか観る限り　非常に洗練されたベテラン設計者による
作品と拝見致しました。

has
