【1816】中華製 Malahit DSP SDR Receiver 製作の備忘録（＃１）
 JF1DHM  - 22/4/7(木) 4:55 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： 220407-041143.jpg
・サイズ ： 299.4KB
[添付]〜添付ファイル〜
・名前 ： 220407-040653.jpg
・サイズ ： 272.0KB
   プロローグ

コロナ年の2020年12月にVHX氏と
「中華製のSDR受信機基板が￥７Kで手に入る」などと話題にしていたら
1月にはVHX氏が基板を購入していた。※１　URL

DHM'sが購入を控えていた懸念事項...
PCB上のあるチップ部品の素性が明確になったので
1カ月出遅れたがポチった。

Specifications:
Default frequency range: 50KHz-200MHz
Demodulation mode: AM, SSB, NFM, WFM
Controls: 2; encoder with buttons and touch screen
Consumption: 300mA when listening to headphones
Motherboard size: 100 x 70mm
※＄５０出費すれば２Ghzまで受信可能なファームウェアが販売されている

自分なりの受信機として完成させるため
使用する部品を時間をかけ吟味・修正・加工を繰り返し
ようやく2022年4月に出来上がったので備忘録

このスレッド下に製作の備忘録を記載します

※１
http://ohohaka.s58.xrea.com/bbs/c-board.cgi?cmd=one;no=1407;id=7140


添付画像

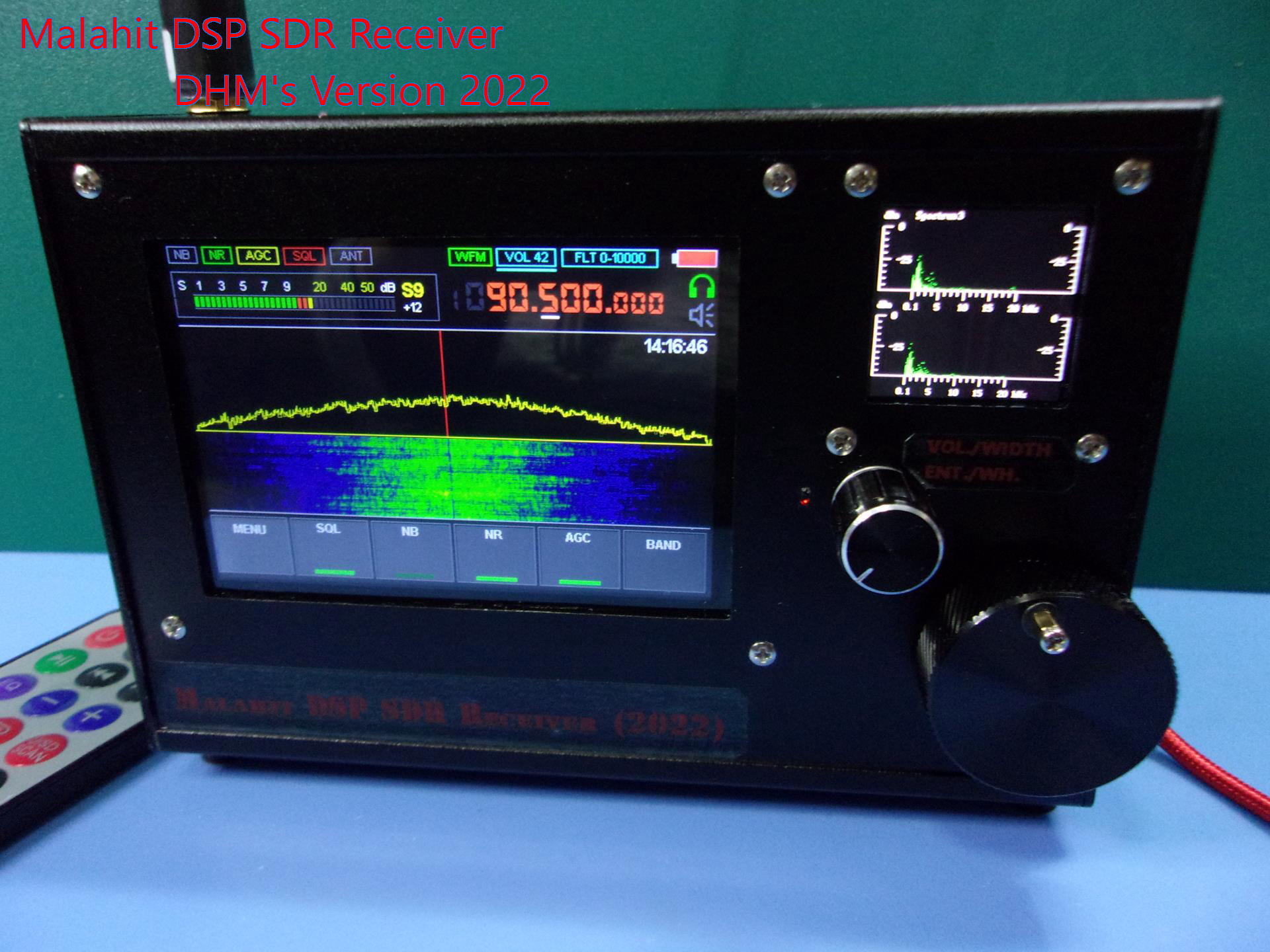

【220407-041143.jpg : 299.4KB】

添付画像

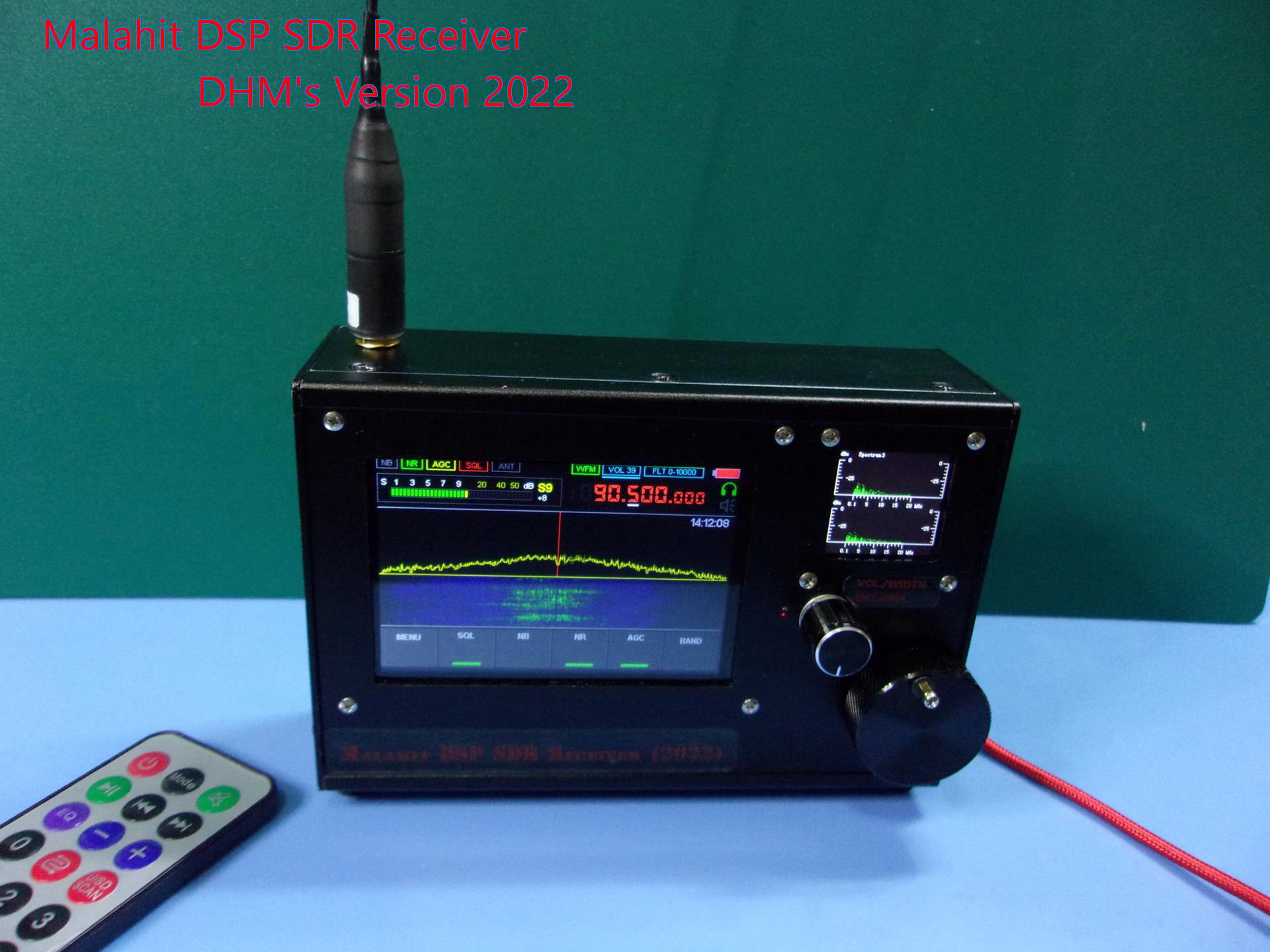

【220407-040653.jpg : 272.0KB】
