JA0DSI伊東さんからの発注で取り寄せたケース入りATU-100が届いた。
CGJ-100と印刷され、中国のアマチュア局のサフィックスなのが驚き！！
N7DDCのオリジナルに簡単な回路を付加しているけれど。。。
バッテリー駆動（充電）ができるのは移動などではメリット。
※駆動には300mAが必要。薄いLipoで1200mAhを組み込めば3時間かぁ
※追加デバイスは APM4953(電源制御とLED),IP5306(BATT制御)
※PCBの日付は2020年7月20日らしい。めちゃ最新版
さて、SW類が揃った実機が手元に来たのでさっそく丸裸にして写真撮影
動作の確認を一通り行い、忘れないうちに備忘録＆動作説明書を書き残した
以下、このチューナーを最初にご紹介してくれたJA1BOPさんと
完全キットで遊ぶJF1VHXさんと私JF1DHM、
完成品を手に入れたJA0DSIさんに向けて
動作説明書としてアップしました。
日本語での解説は唯一ではないかしらん(笑)
*************************************************************
DHMが確認したATU-100/CGJ-100の表示と動作説明
27/Aug,2020 JF1DHM
1. ＬＣＤ表示
(a)電源投入(Vcc供給 or POW長押し)
ATU-100
EXT board
by N7DDC
FW ver 3.0
(b)起動直後の待機時
PWR=XXXW#C=XXXXpF
SWR=X.XX L=XXXXμH
AUTO TUNE ON #＝「.」 ／ OFF #＝「 」
(c)BYP バイパス状態の時
PWR=XXXW_L=XXXXμH
SWR=X.XX C=XXXXpF
PWRのW 直後の文字がアンダーバー「＿」表示
Lの表示が上段／Cの表示が下段位置
(d)BYP バイパスしていない時
PWR=XXXW#C=XXXXpF
SWR=X.XX L=XXXXμH
AUTO TUNE ON #＝「.」 ／ OFF #＝「 」
（e）TUNE待機時
PWR=XXXW#L=XXXXμH
SWR=TUNE C=XXXXpF
SWRの表示が「TUNE」となる
（f）Ｌ・Cリセット時
PWR=XXXW#L=0.00μH
Reset C= 0pF
1秒程度「Reset」と表示されたのちSWR=X.XXに戻る
２．操作（CGJ-100でのSW配列順に記述）・運用
(a)電源投入
ATU-100はＶｃｃ１２Ｖを供給。
DSI伊藤さんの「CGJ-100」はType CのUSB端子へ５Ｖ供給でLEDが点滅
なお、「CGJ-100」はPOW長押しで電源がONになる
ＬＣＤへファームウェアのバージョンが表示される。
DHM、DSIともにVer3.0
(b)BYP SWはチューナーをバイパス(L/Cをスルー)する機能の選択に使用する。
オルタネイト動作
(c)AUTO SWはオートチューン動作の選択に使用する。オルタネイト動作
(d)BOT SWは現在のL/C値リセットとTUNE待機状態への切り替えに使用する。
プッシュにてL/C値リセットされる。LCD表示(b)の状態を表示する。
BOT長押しにてTUNE待機となりLCD表示(e)の状態を表示する
（L/C値はリセットされない）。
TUNE待機状態にて5W程度のキャリアを認識するとオートチューン動作を行い
SWR2.0以下になるとTUNE待機が解除される。
SWRが高い場合は引き続きTUNE待機。
(e)電源をOFFにして再起動した場合
各種のモードや最後のL/C値は復元されて起動します。
(f)SWRの監視
ATU-100/CGJ-100を手元で運用中はSWRやTUNE状態の変化は分かりますが
アンテナ直下に設置し「オートチューン動作」でのCW運用などでは
リグ直前でのSWR変化を監視するのがベターでしょう
３．注意する動作・操作
(a)BYP SWにてバイパス中にBOT長押しでTUNE待機とし
キャリアを入れチューニングを取ったあと、
LCD表示 PWRのW 直後の文字がアンダーバー「＿」表示でも
L/Cはバイパスされず生きています。実害は無いと思いますが。。。
本来であればBOT SWが反応しないという仕様も考えられますが、
このチューナーでは上記のように動作します
(b)TUNE時のキャリアは5W以内が推奨されています。ICOM AH-3などは10W。
リレーが痛むなど不具合のもとになるのでしょう。
しかし、5Wを大幅に下回るキャリアでは
チューニングに失敗する場合がありました。
(c)DHMの場合ですが、SWRが低くTUNEがとれている状態で
40WのAMキャリアを90秒送信した場合コアの温度が60℃程度になりました。
ご参考までに
*************************************************************

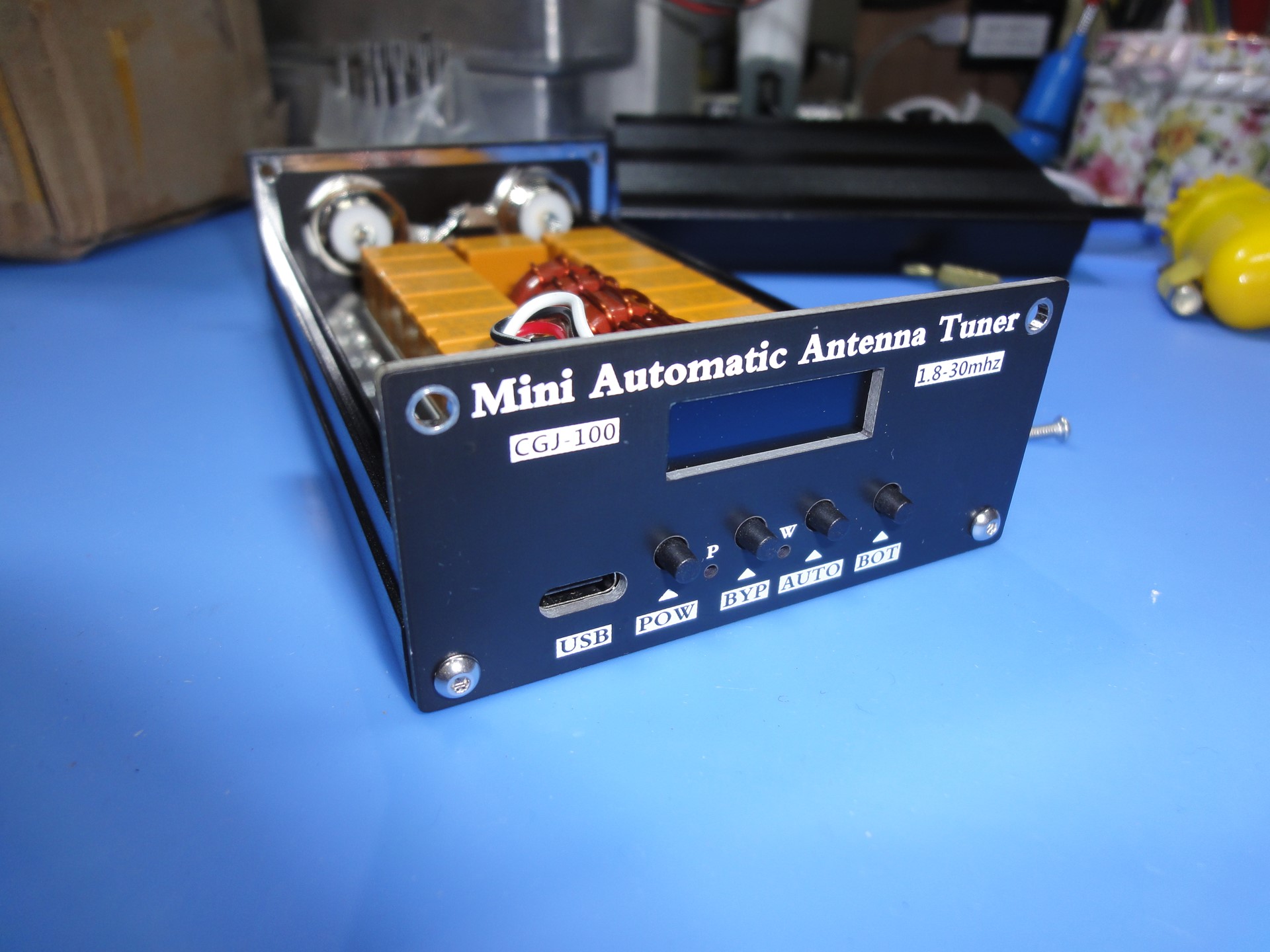

【200825-102305.jpg : 340.9KB】

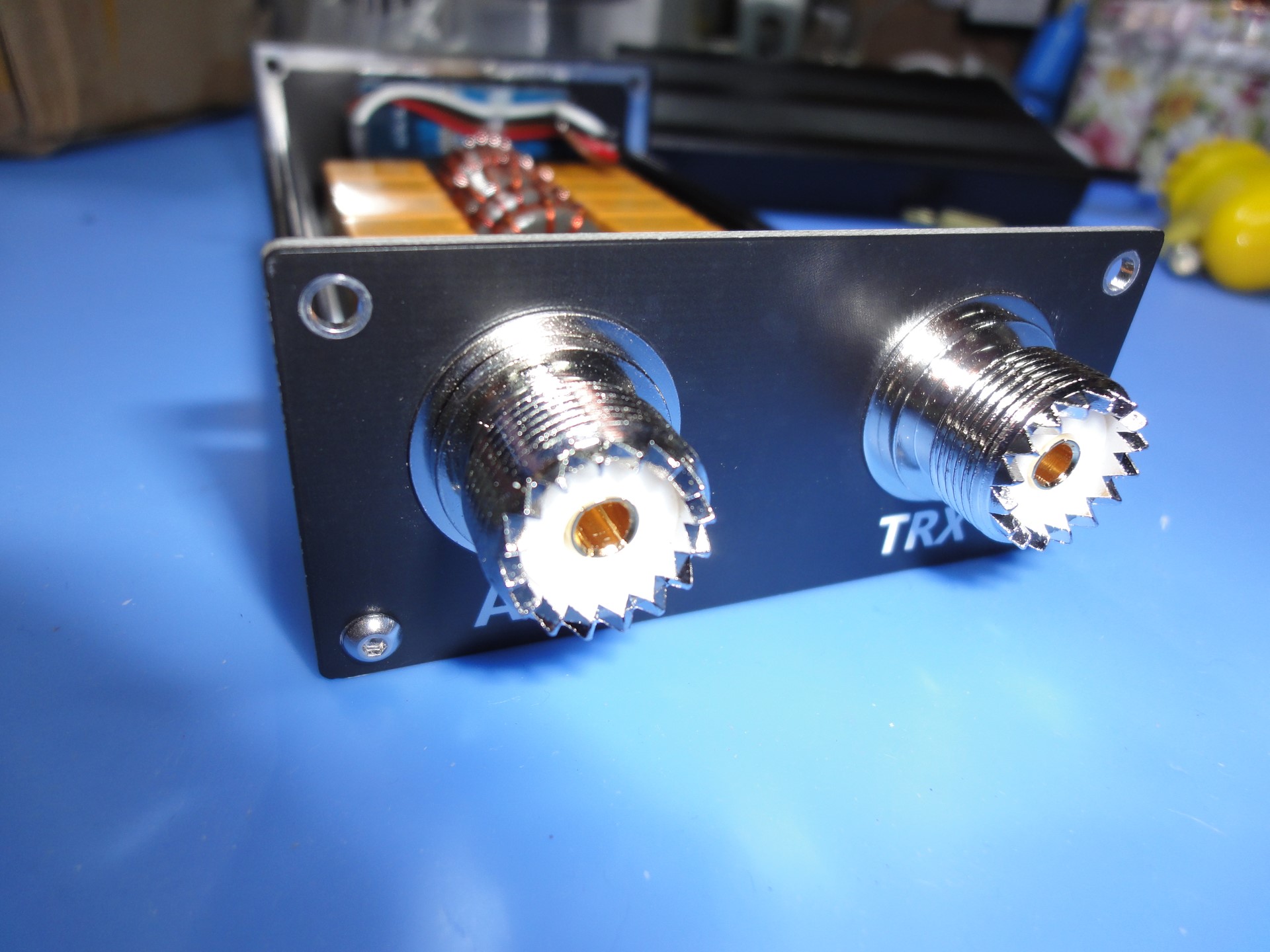

【200825-102315.jpg : 353.0KB】

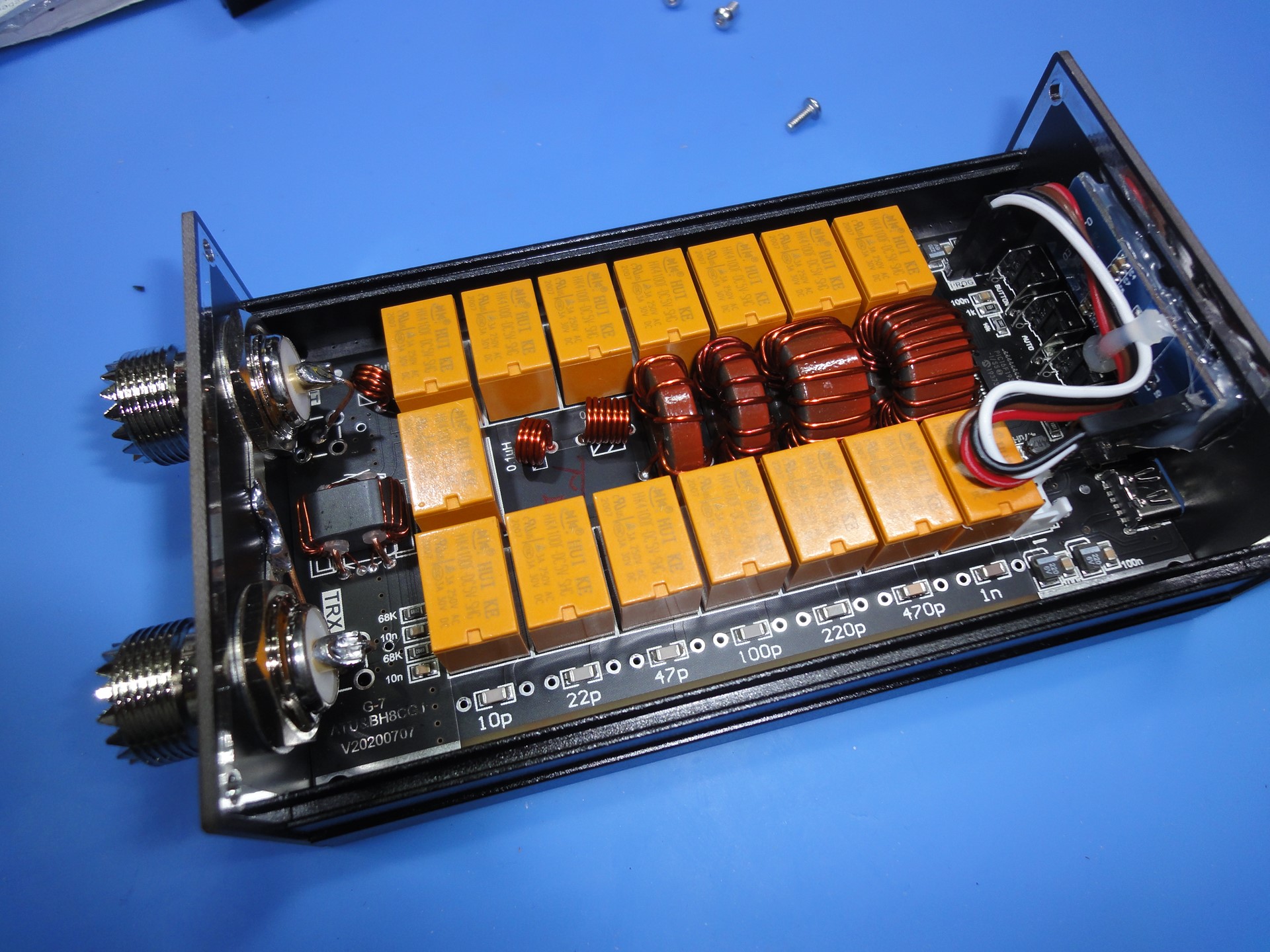

【200825-102230.jpg : 0.5MB】

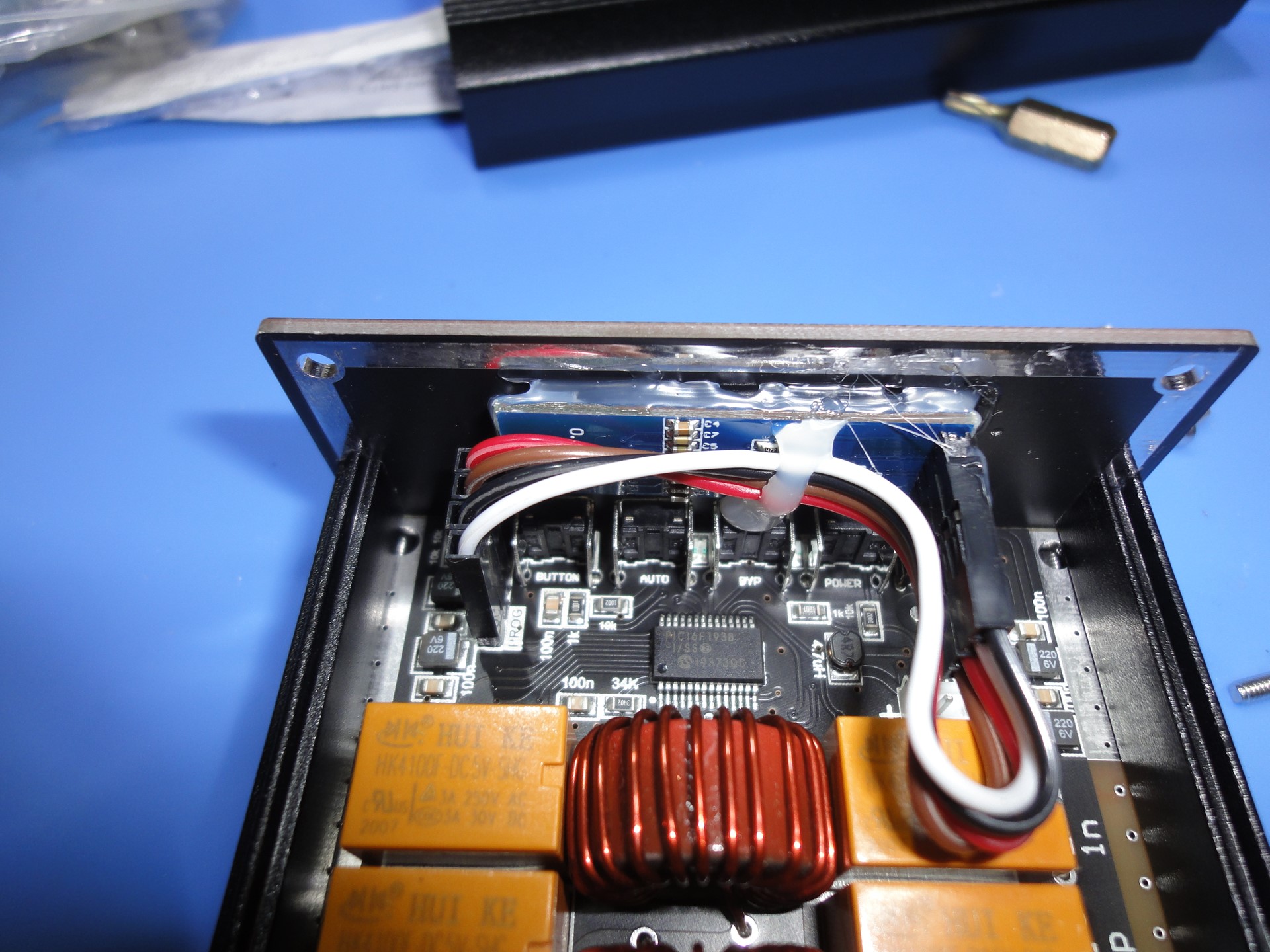

【200825-102322.jpg : 479.6KB】

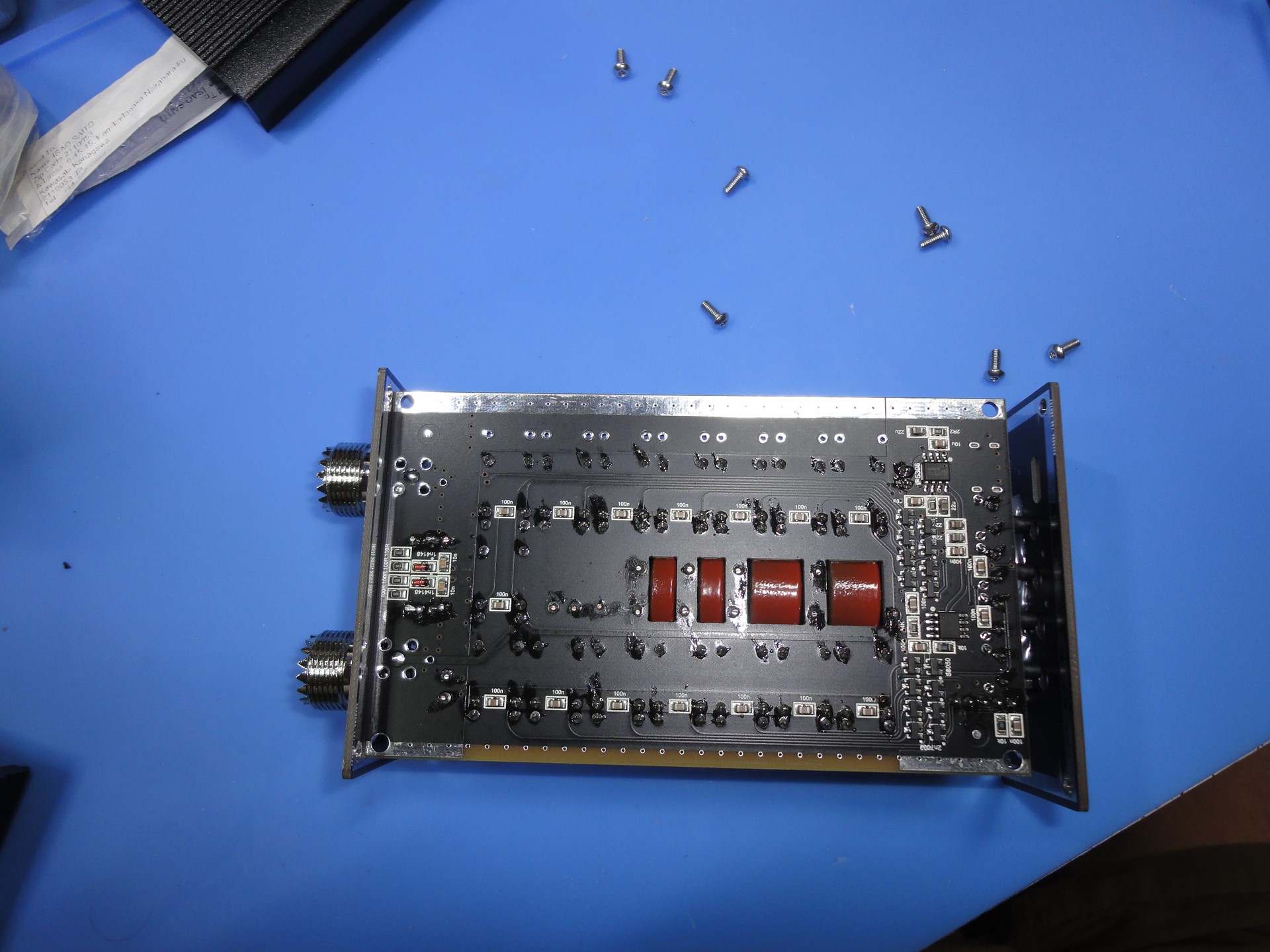

【200825-102551.jpg : 423.1KB】

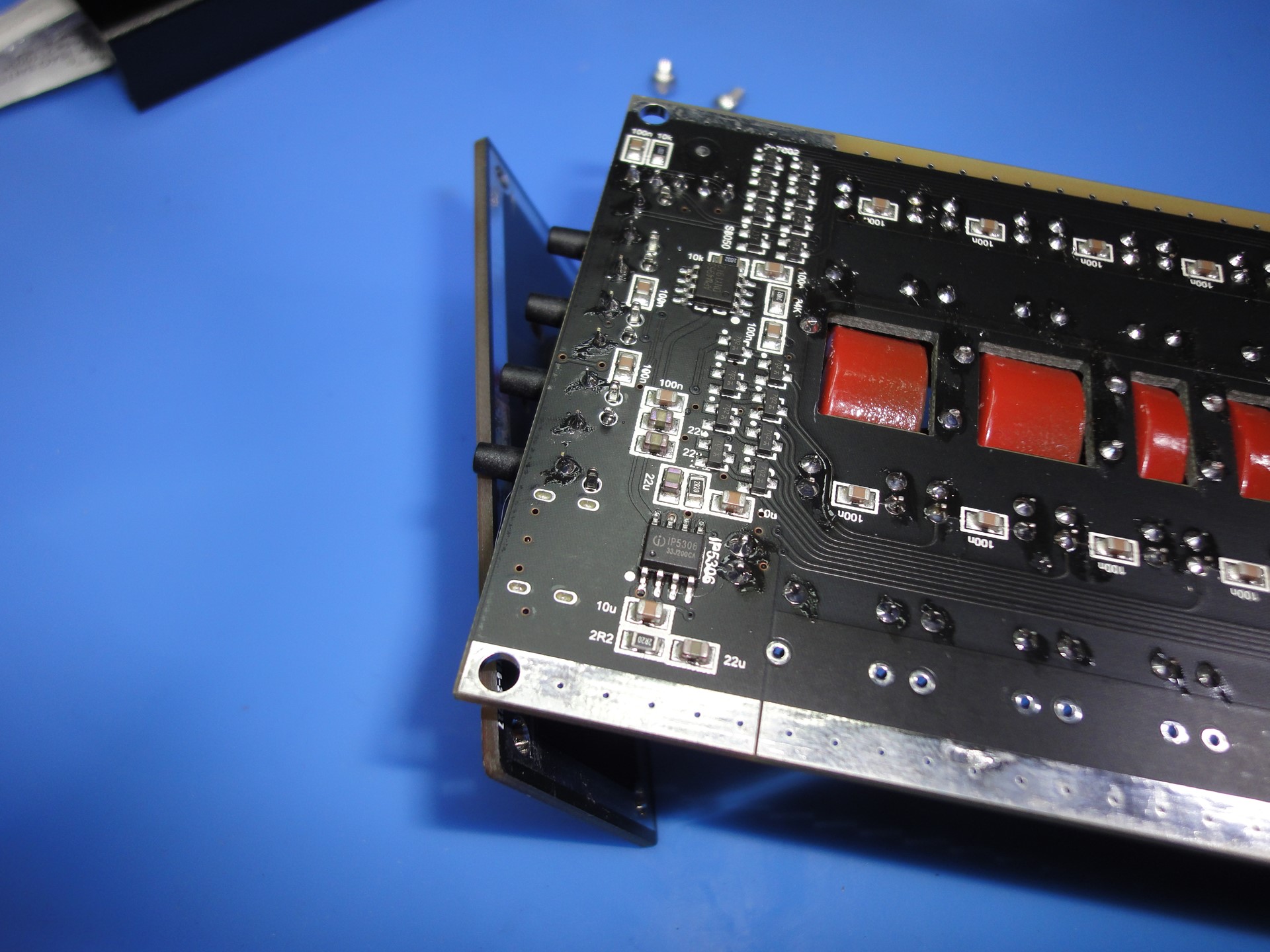

【200825-103050.jpg : 436.1KB】

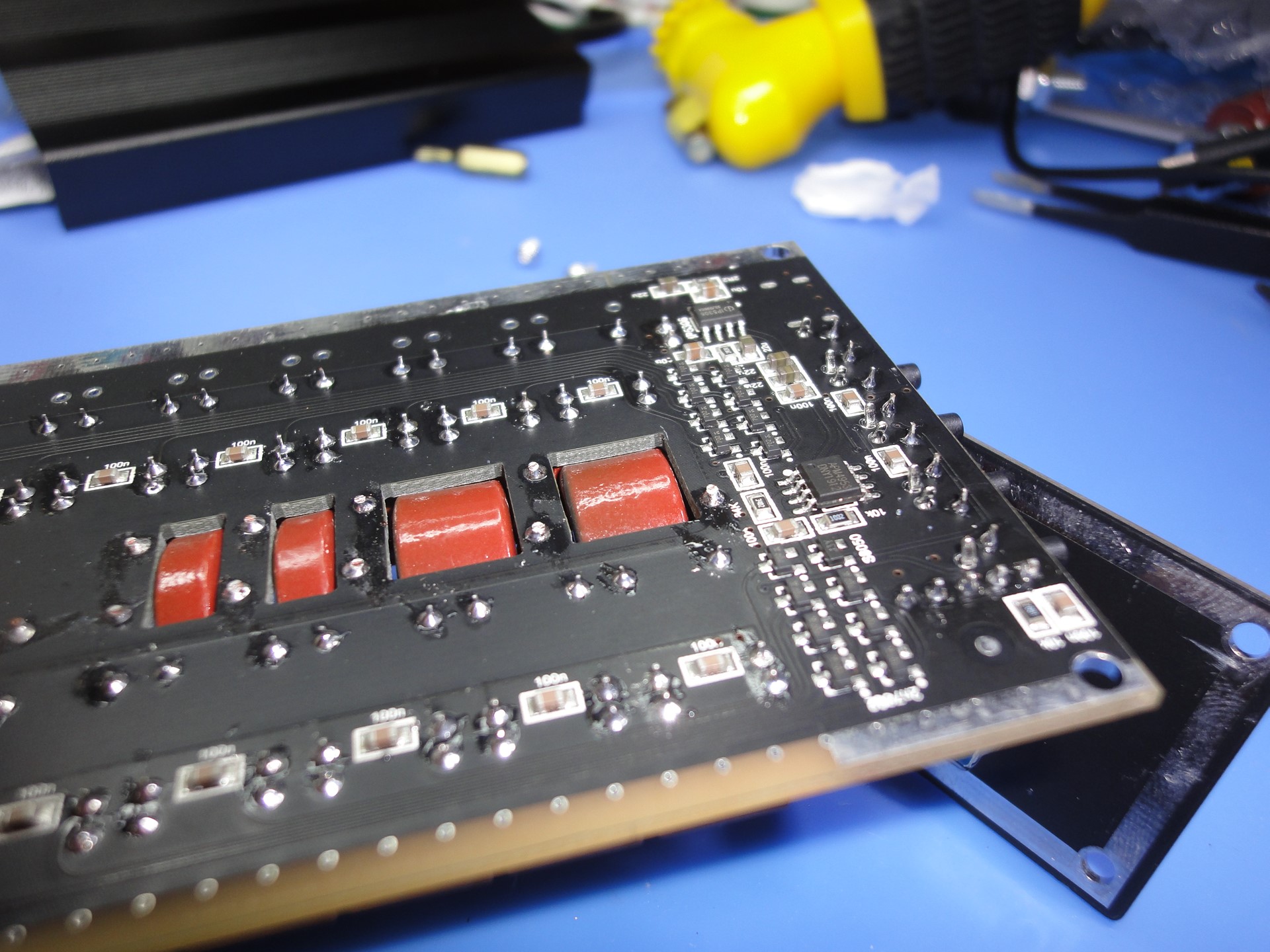

【200825-103101.jpg : 471.3KB】
|
|
