【894】6m HB9CVの調整
 JF1VHX  - 20/7/22(水) 9:56 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： DSCN1360.jpg
・サイズ ： 46.0KB
[添付]〜添付ファイル〜
・名前 ： si62v.jpg
・サイズ ： 73.0KB
[添付]〜添付ファイル〜
・名前 ： 9cv15b.jpg
・サイズ ： 86.8KB
   井戸端各局

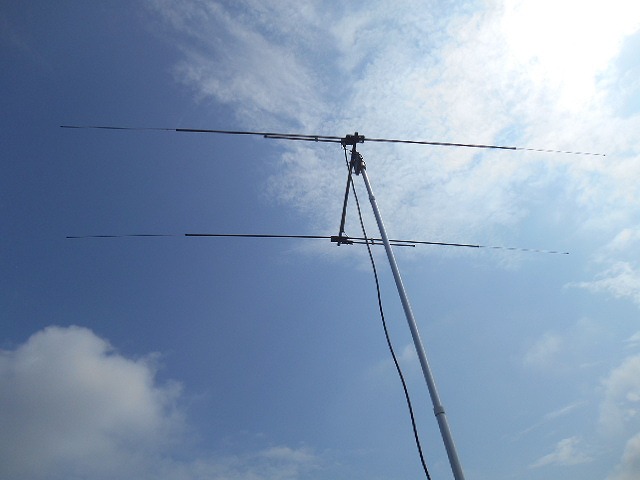

ようやく晴れたので、昨日の午後から6mのアンテナ（写真1）の調整に着手。

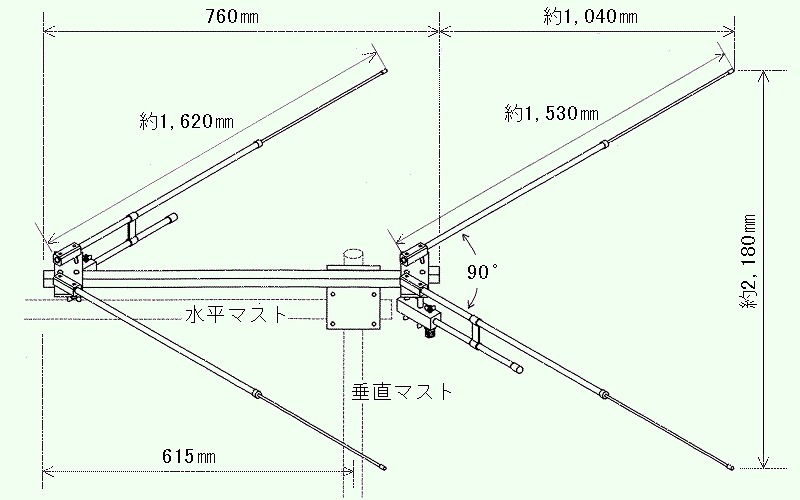

RadixのRY-62V（写真2）を普通のHB9CVに戻した代物です。15歳くらいでしょうか。もうしばらく使えそうです。

2本のラジエーターのうちポールに近い方が「Radiator 1」です。200mm長い「Radiator 2」が八木で言うreflectorの働きをします（釈迦に説法！）。

再組立てしたあと、伸縮ポールに取り付け、PCに接続した中華製SARK-100でスタンディングを見ながら、ショートバーとエレメント長を15回ほど変えながら最良点を探しました。八木よりよほど骨が折れます。調整のたびにポールを上げたり下ろしたりで、忍耐力が試されます（笑）。

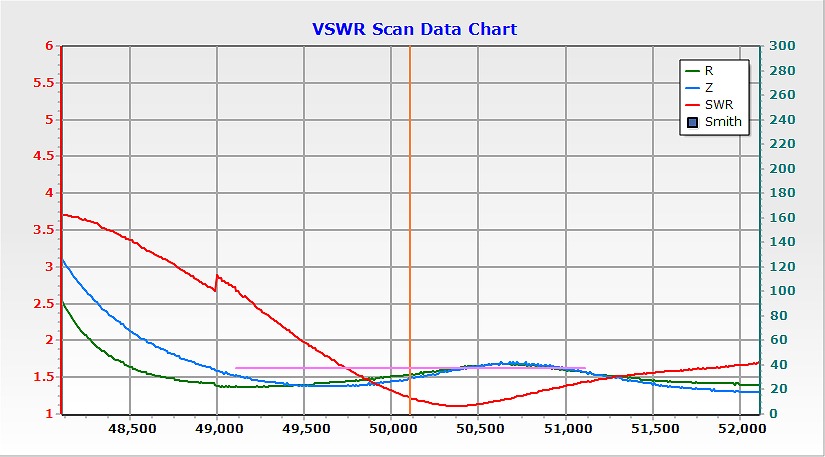

まだショートバーの位置に調整の余地がありそうですが、とりあえずの結果は写真3の通りです。十分実用になると思いますが、お気づきの点ありましたら、ご教示願います。
VHX

結果（備忘録）
SWR最低値　1.12　50.370MHz

条件
エレメント長（片側）
Radiator 1　1460mm　(2nd element: 550mm)
Radiator 2　1550mm　(2nd element: 650mm)
ショートバー位置
給電点（ブーム）から120mm
（長いほど周波数が高くなり、短いほど低くなる。ときどき頭が混乱）

添付画像
【DSCN1360.jpg : 46.0KB】

添付画像
【si62v.jpg : 73.0KB】

添付画像
【9cv15b.jpg : 86.8KB】
