【1803】200W耐電力HF帯MLAの製作経過報告2
 JA1XBY  - 21/12/3(金) 12:07 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： DSCN1072.JPG
・サイズ ： 0.7MB
[添付]〜添付ファイル〜
・名前 ： DSCN1074.JPG
・サイズ ： 0.7MB
[添付]〜添付ファイル〜
・名前 ： DSCN1075.JPG
・サイズ ： 0.7MB
[添付]〜添付ファイル〜
・名前 ： DSCN1073.JPG
・サイズ ： 0.8MB
[添付]〜添付ファイル〜
・名前 ： DSCN1076.JPG
・サイズ ： 0.7MB
   ▼JA1XBYさん：
>ピストン型バリコンの完成が近づきましたので、第２回目の現状報告です。
>

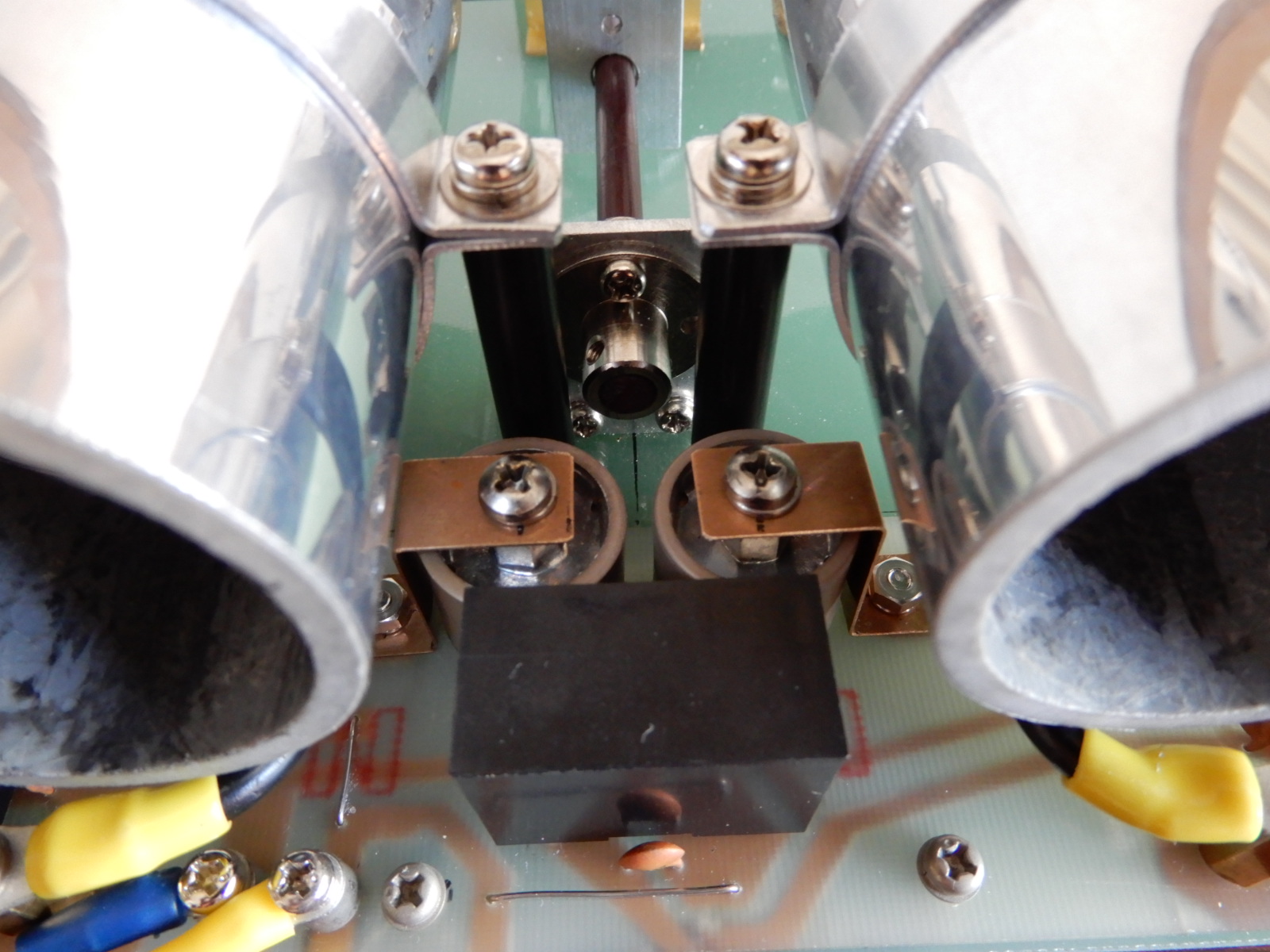

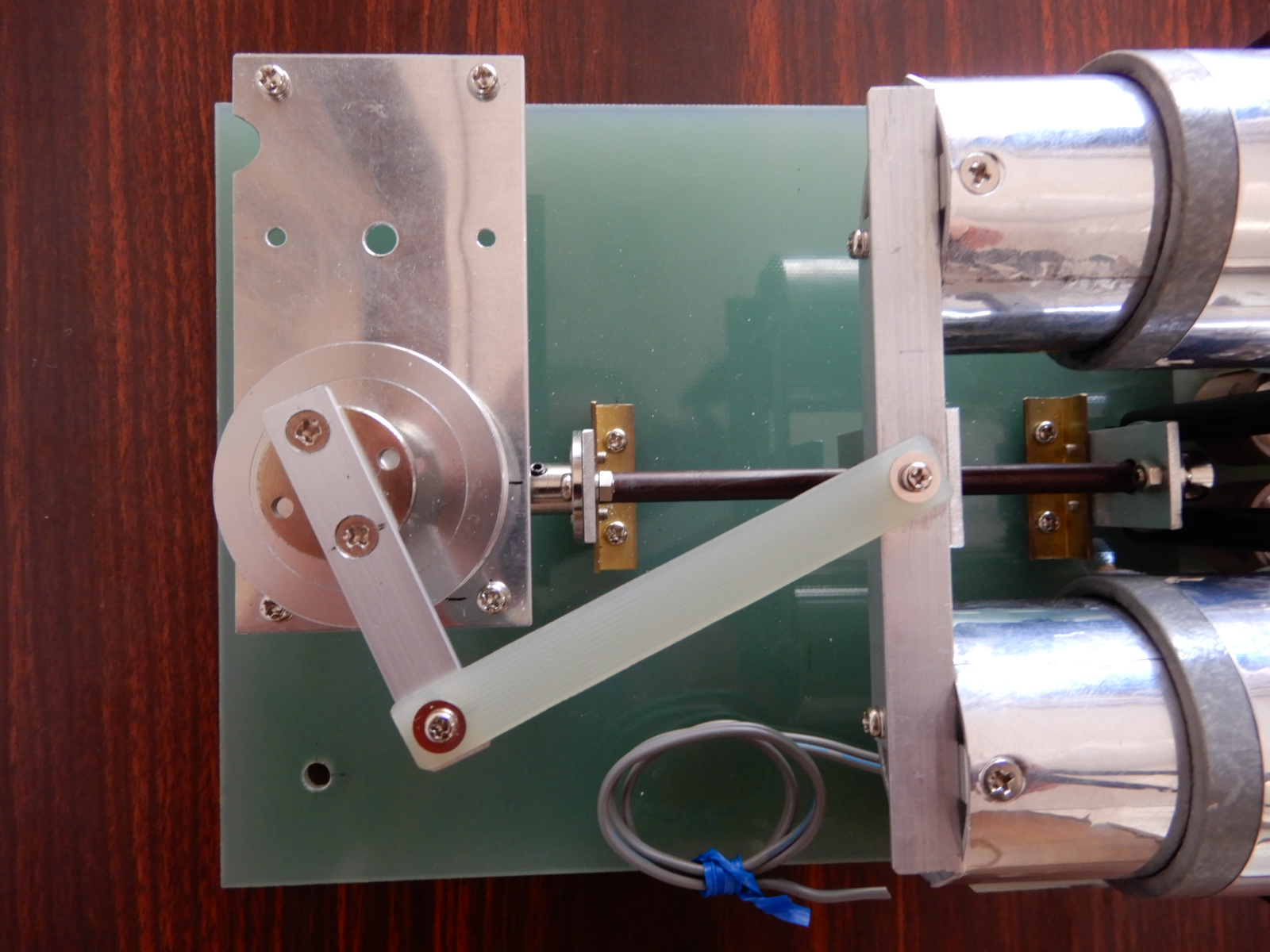

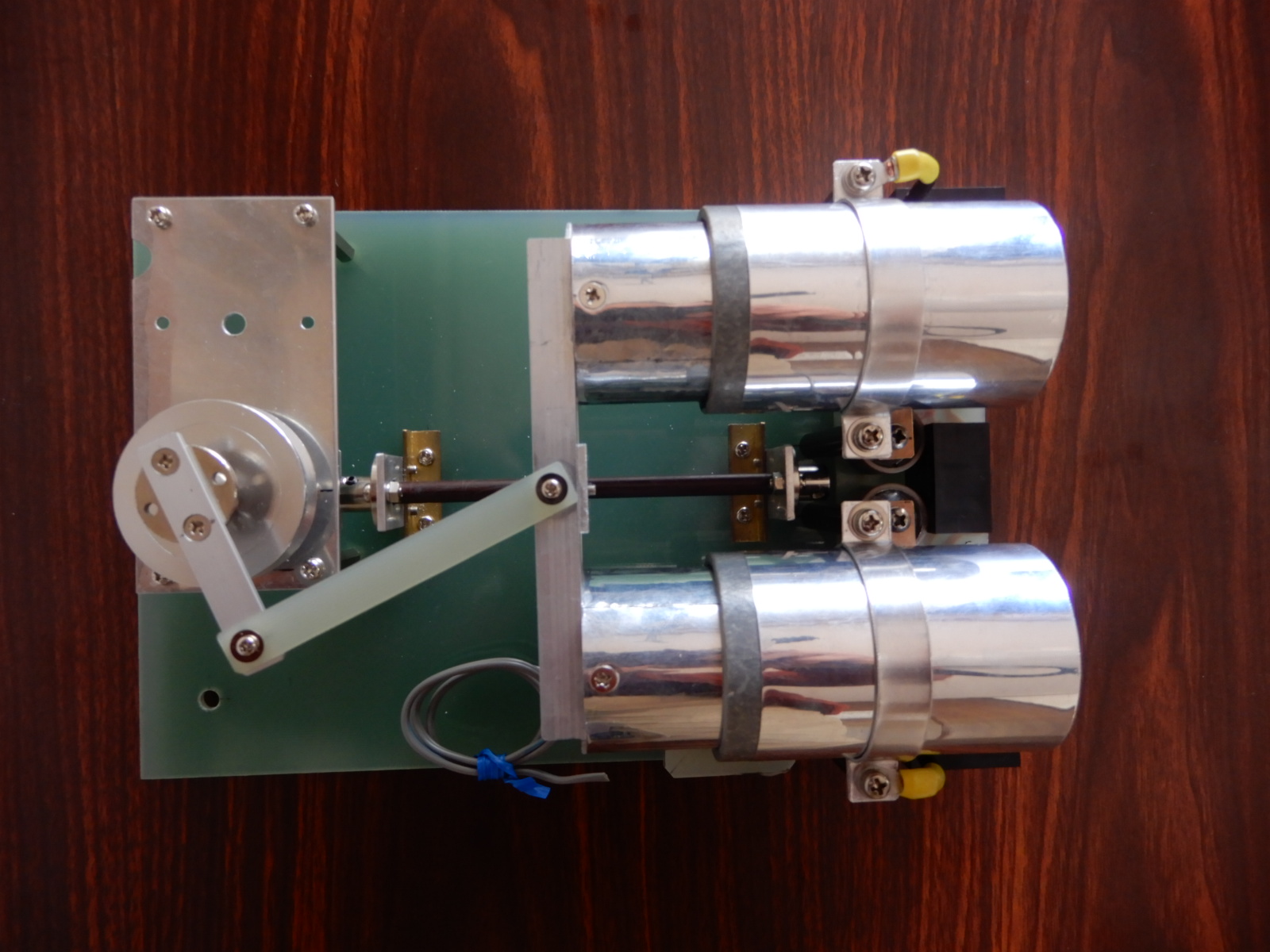

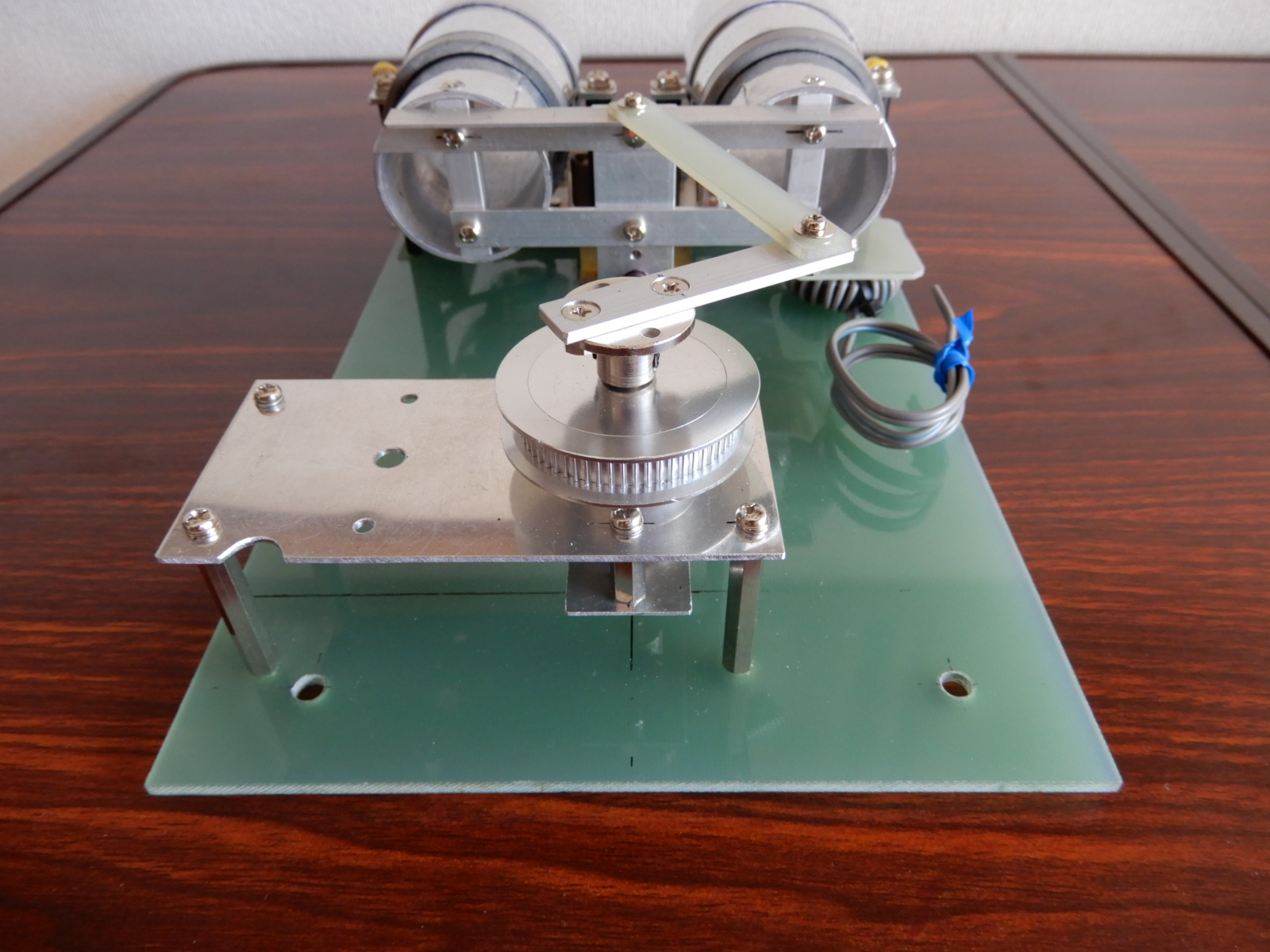

>現在ステッピングモーターと減速プーリーを接続するタイミングベルトの入手ができていないためモーターが実装出来ておりませんが、それ以外の部材は固定コンデンサー切り替えユニット、及びピストンをスライドするクランクロッド等全て実装しましたので現状の写真をUPします。
>
>ガラエポ板上に束ねてある線材は固定コンデンサー切り替えリレーの電源線です。
>
>当初クランクロッドのバックラッシュを懸念しておりましたが、殆ど問題無く仕上がっており、ピストンのスライドもスムーズです。
>
>JA1XBY


手違いで写真がUPされなかったので再度追加します。

添付画像
【DSCN1072.JPG : 0.7MB】

添付画像
【DSCN1074.JPG : 0.7MB】

添付画像
【DSCN1075.JPG : 0.7MB】

添付画像
【DSCN1073.JPG : 0.8MB】

添付画像
【DSCN1076.JPG : 0.7MB】
