【619】午後からＷｅｂ座学
 JF1DHM  - 20/4/16(木) 18:38 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： f355gtswa-img1200x900-1510936200apa6s510402.jpg
・サイズ ： 98.4KB
   本日は午後からＷｅｂ座学(笑)

今回、製作前に参照したＷｅｂサイトが
「自作する方向性結合器」なるタイトルで製作例を挙げていて
それは今回、DHMが作ったコアに同軸を通過させたものだった。
作成後、「なんか違うな〜」と思いながら
ＲＦサンプラーとして備忘録的な投稿をしたが
カプラーと呼ぶのが一般的なようだ。

で、本日は方向性結合器をきちんと整理しておこうと色々巡った。
ＣＭ結合型、ＭＭ型（タンデム型）などの記述を次々に検索して
今後の課題が見えてきた。

で、今回は同軸からコアと巻き線で信号をピックアップする
カプラーとしてまとめようと思う。うん

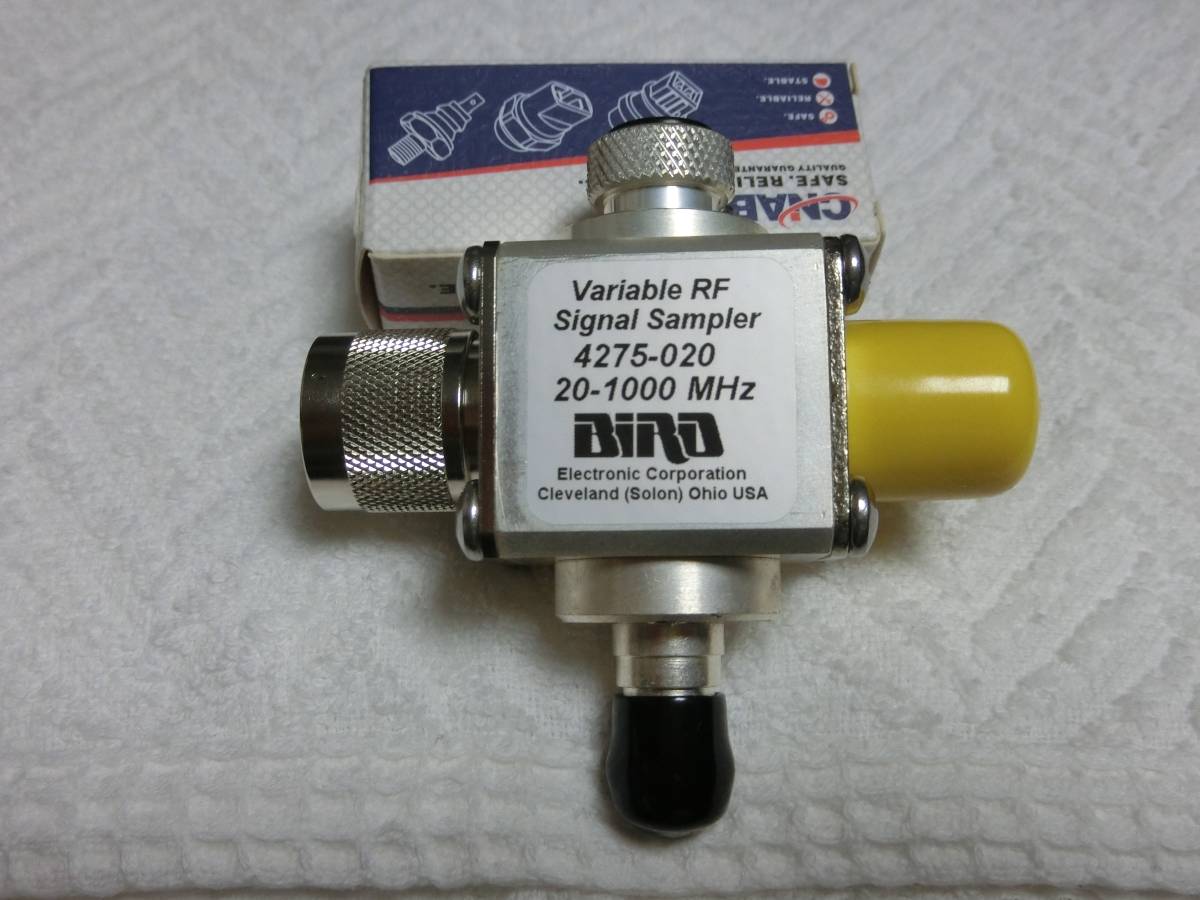

バードの4275-20(Variable RF Signal Sampler)というカプラーは
結合度を可変できる機構を持っているらいしいが
どんな内部構造なんだろう、、見てみたい。

※浅く、Ｗｅｂから知った言葉や言い回しで恥をかかないよう
注意しないといけませんね。
しかし、ＣＭ結合型とか1アマ試験勉強の前は理解していたはずなんだけど
遠い昔です(汗)

添付画像
【f355gtswa-img1200x900-1510936200apa6s510402.jpg : 98.4KB】
84 hits
 <Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:62.0) Gecko/20100101 Firefox/62.0＠h101-111-141-123.catv02.itscom.jp>
▼ 【617】ＲＦサンプラー　その1 JF1DHM 20/4/16(木) 7:27 [添付][添付][添付][添付][添付][添付][添付]
【619】午後からＷｅｂ座学 JF1DHM 20/4/16(木) 18:38 [添付]≪
【623】RFカプラー　その２　さらに減衰　-10dB JF1DHM 20/4/18(土) 1:42 [添付][添付]
