【1794】200W耐電力HF帯MLAの製作経過報告１
 JA1XBY  - 21/11/19(金) 11:34 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： DSCN1067.JPG
・サイズ ： 0.7MB
   現在製作中のMLA経過報告を致します。

以前よりMLAに興味を持ちながら、合わせてその実用に疑問を持ち実験には至りませんでしたが、JA9ATY局の並々ならぬ勧めで先ず受信用を製作したのに続いて、7MHzでも実用可能なMLAの製作に着手しましたので経過を数回に渡って報告します。

設計目標

周波数範囲：7〜28MHz
耐電力：200W
放射効率：ダイポール比で-3dB程度
ループ直径:1.9m（円周長6m）
周波数可変方式：ピストンとシリンダー構造のバリアブルコンデンサー
バリコン駆動方式：ロータリーエンコーダーからの回転信号に比例した回転量でス
　　　　　　　　　テッピングモーを駆動し、回転運動から直線運動に変換してピ
　　　　　　　　　ストンをスライドする。

現在の状況

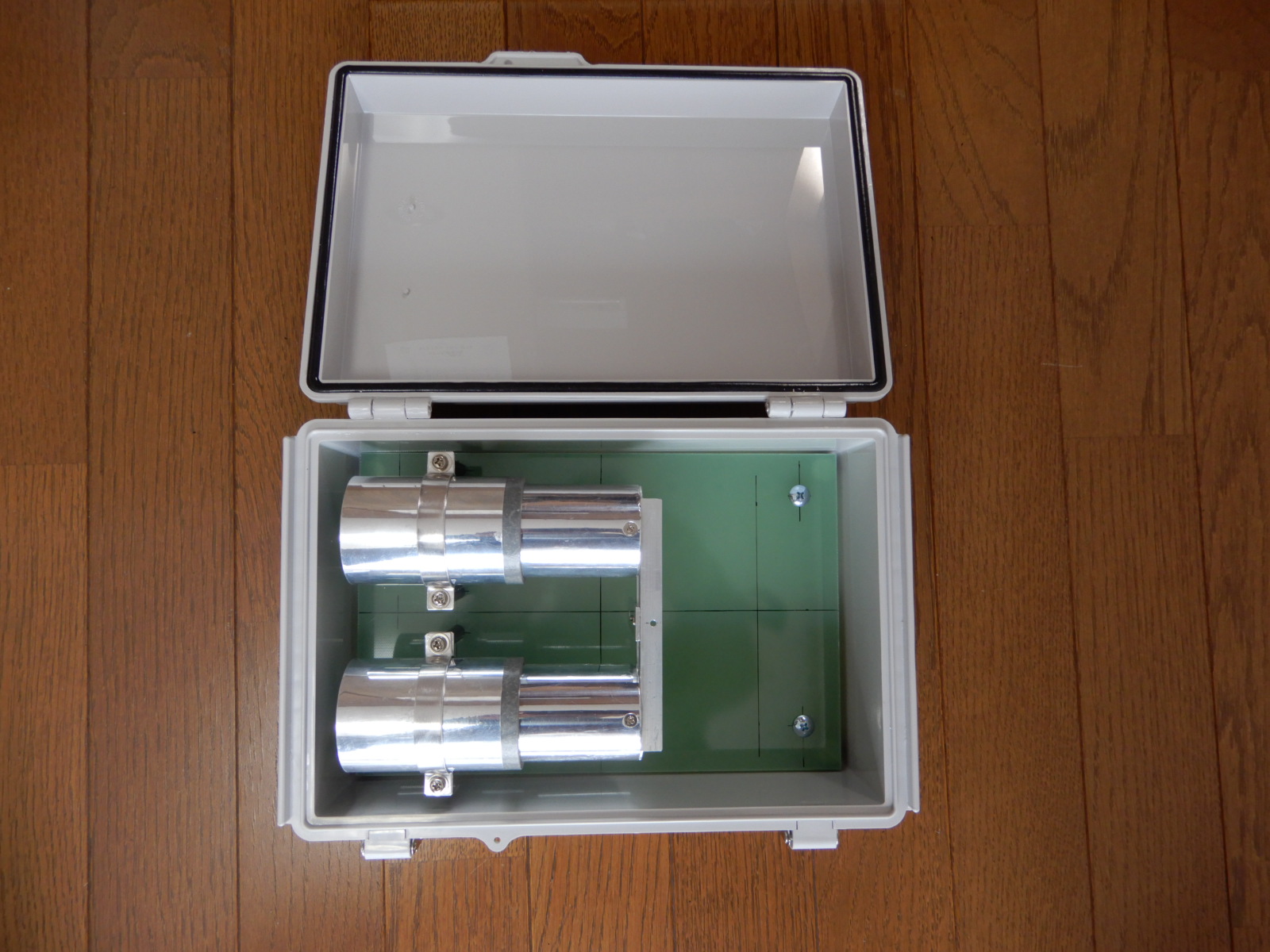

現在バリコン部分が完成しましたので、ガラスエポキシ基材に組付けた写真を添付します。

今後ガラエポ基材の空きスペースにピストン駆動用のモーターASSYを製作して取り付ける予定で、それが完成次第ループエレメントの製作を行う予定です。

JAIXBY

添付画像
【DSCN1067.JPG : 0.7MB】
