【406】FR-101S改良実施しました
 JF1VHX  - 20/1/31(金) 15:24 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： NB.jpg
・サイズ ： 82.5KB
   鹿野さん
今日は6mでのlong QSOありがとうございました。

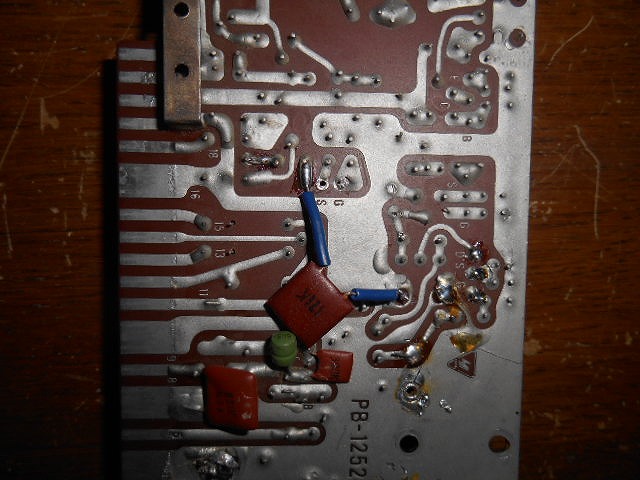

　お話したように、もう一台のFR-101SのS/Nがひどいので、ご教示頂いた2ndミクサIF回路の改良を実施しました。IF2段目の2SK19GRを撤去し、T115の二次側とT116のセンタータップを170PFで接続しました。T115のピークはかなりブロードになりましたが、s/nは驚くほど改善されました。この改良はすごいですね。多謝！
　Sメータ回路も倍電圧整流に変更しました。はじめはゴールドボンド（1S1007）を撤去し、2本とも手持ちに沢山ある1N34にしようと思いましたが、100Kを1N34に取り替えるだけでもメーターの振れは改善されたので、ゴールドボンドはそのままにしました。
江田

--------------------
>先ず2ndミクサ出力とIF基板入力との接続は同軸ケーブルなので、NBゲート回路の
>インピーダンスが50Ωになるように、T115の2次端子出力とT116を接続するコンデン
>サーの値を選定します。（中略）直列Cは150p〜220pの中から手持ちの物を選んでくだ
>さい。

添付画像
【NB.jpg : 82.5KB】
