【192】マイクアンプ
 JF1VHX  - 19/11/3(日) 19:33 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： micamp1.jpg
・サイズ ： 108.1KB
   井戸端各局

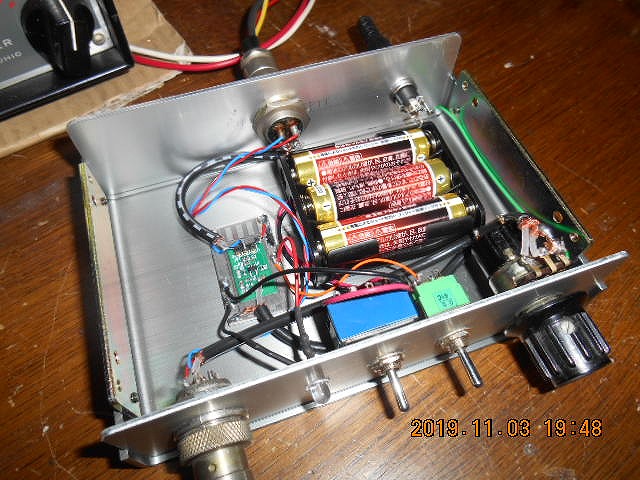

真空管機のリング・ダイオードのBMに外から音声信号を注入するために、ローインピーダンス出力のマイクアンプを作りました（HUM対策）。秋月のコンデンサーマイクキット（0.5K円）のオペアンプ基板を利用しました。ダイナミックマイクを使うのでコンデンサーマイク用のチップ抵抗（R1)を取り去っています。
　最初は頭に1石アンプ（C1815)を置いていたのですが、入力が過大になり、変調音が歪んでしまいました（今朝、BOPさんにレポートもらいました、TNX）。オペアンプ（100倍）だけで何とか変調でき、自分でモニターしても、今度はそれほど歪んでいないようです。なので、1石アンプは取り去りました。ついでに安いシールド線を同軸に交換しました。電源は見ての通り、4.5Vです。左の緑の基板上のコメ粒ほどのチップがオペアンプです。お粗末でした。
VHX

添付画像
【micamp1.jpg : 108.1KB】
114 hits
 <Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:70.0) Gecko/20100101 Firefox/70.0＠h175-177-040-182.catv02.itscom.jp>
▼ 【192】マイクアンプ JF1VHX 19/11/3(日) 19:33 [添付]≪
【193】ＴＲ−６？ JF1DHM 19/11/4(月) 2:42
【194】Re:ＴＲ−６？ JF1VHX 19/11/4(月) 6:37
【196】Re:ＴＲ−６？ JF1VHX 19/11/4(月) 22:41
【195】管式ジェネレーターのマイクアンプ JF1VHX 19/11/4(月) 9:38
