【1686】KT-3100の回路図…見つからず
 JF1DHM  - 21/7/2(金) 4:14 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： image.html.jpg
・サイズ ： 337.6KB
[添付]〜添付ファイル〜
・名前 ： image.html2.jpg
・サイズ ： 199.0KB
[添付]〜添付ファイル〜
・名前 ： image.html3.jpg
・サイズ ： 0.6MB
   とりあえず、おめでとうどざいます！！

何かヒントになるかな？と　色々とサービスマニュアルを検索
近いモデル番号の回路図を見つけましたが　KT-3100は見当たらず

200番違いの　KT-3300　機能面の感じは同じですが
回路的には廉価版？？
古いほうが良い部品をたくさん使っているように見えます

https://bluess.cocolog-nifty.com/labo/2015/05/trio-kt-3300.html

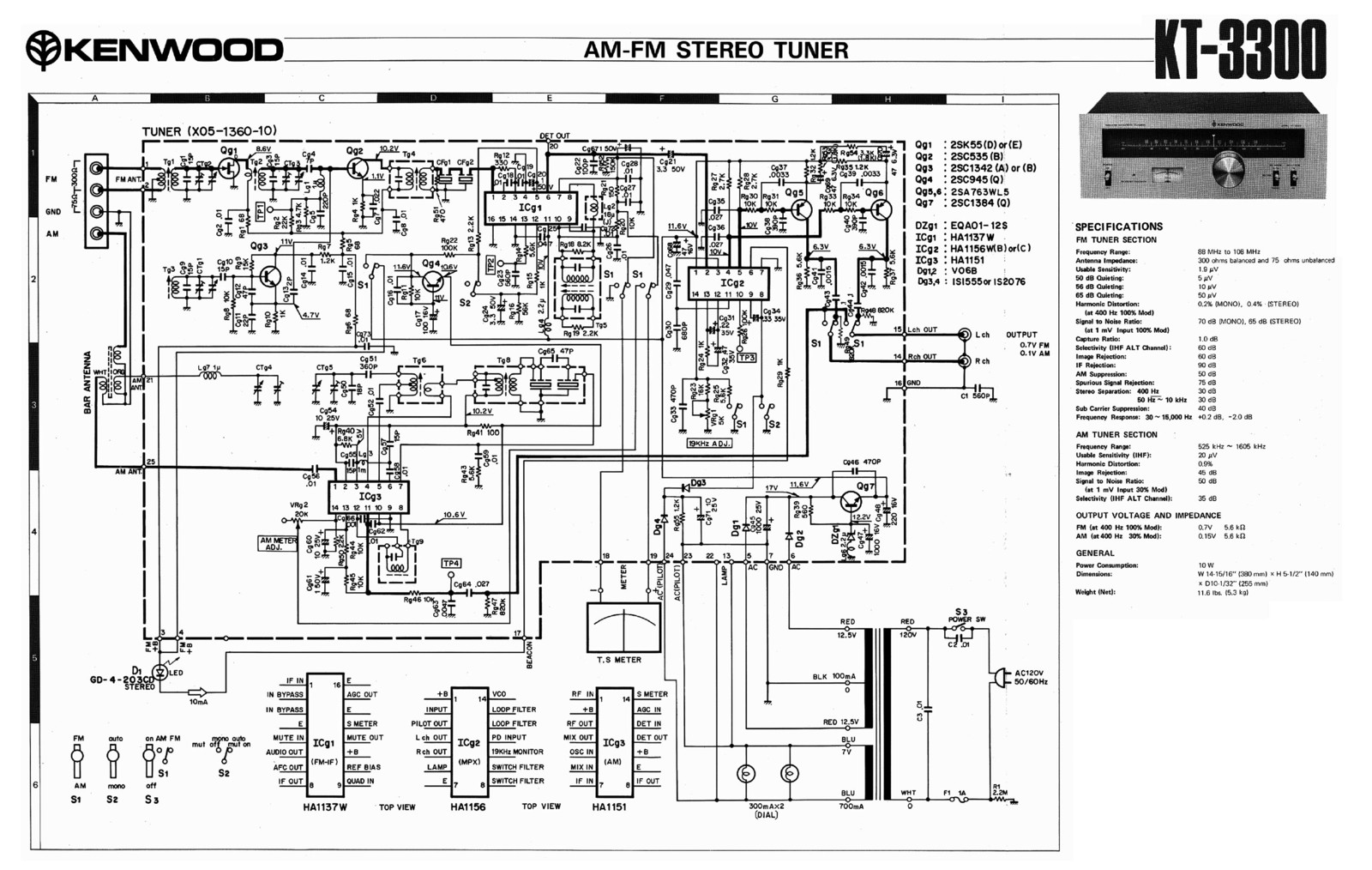

(1)回路図は　KT-3300

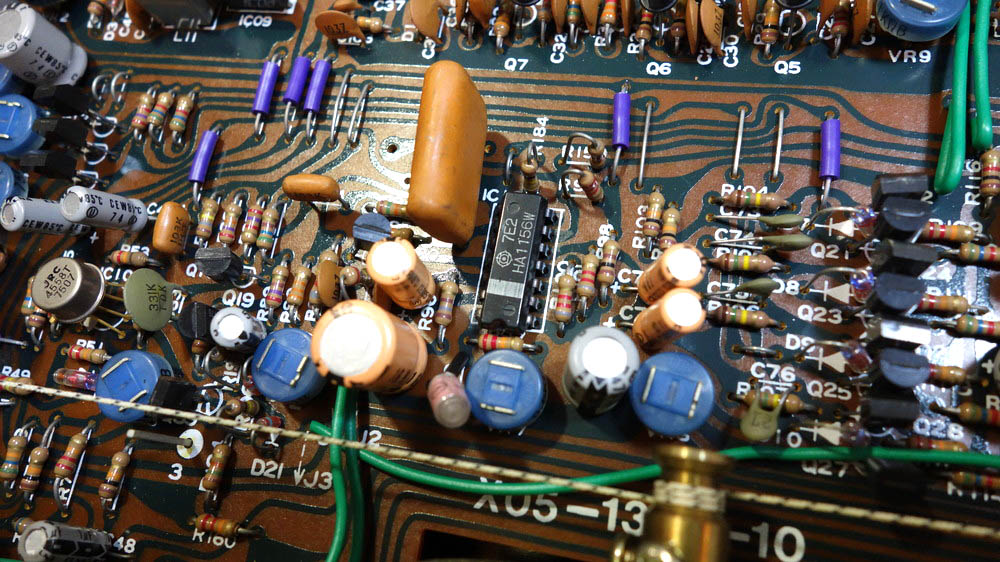

(2)基板面は　KT-7700
(3)回路図は　KT-7700

添付画像
【image.html.jpg : 337.6KB】

添付画像
【image.html2.jpg : 199.0KB】

添付画像
【image.html3.jpg : 0.6MB】
