【1685】不具合、何とか解決
 JF1VHX  - 21/6/30(水) 14:51 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： DSCN5951.jpg
・サイズ ： 268.8KB
[添付]〜添付ファイル〜
・名前 ： DSCN5953.jpg
・サイズ ： 259.8KB
[添付]〜添付ファイル〜
・名前 ： DSCN5956.jpg
・サイズ ： 258.7KB
[添付]〜添付ファイル〜
・名前 ： DSCN5954.jpg
・サイズ ： 238.9KB
   TRIOのチューナーKT-3100の、モノラルモードなら受信できるが、ステレオモードで受信できない不具合の件。

チューナーの回路図がないので、マルチプレクサーICのHA1156のデータシートを頼りに、原因を探ります。

検波された信号は2SC945 のエミッターフォロワー回路を経て、ICに入力されます。

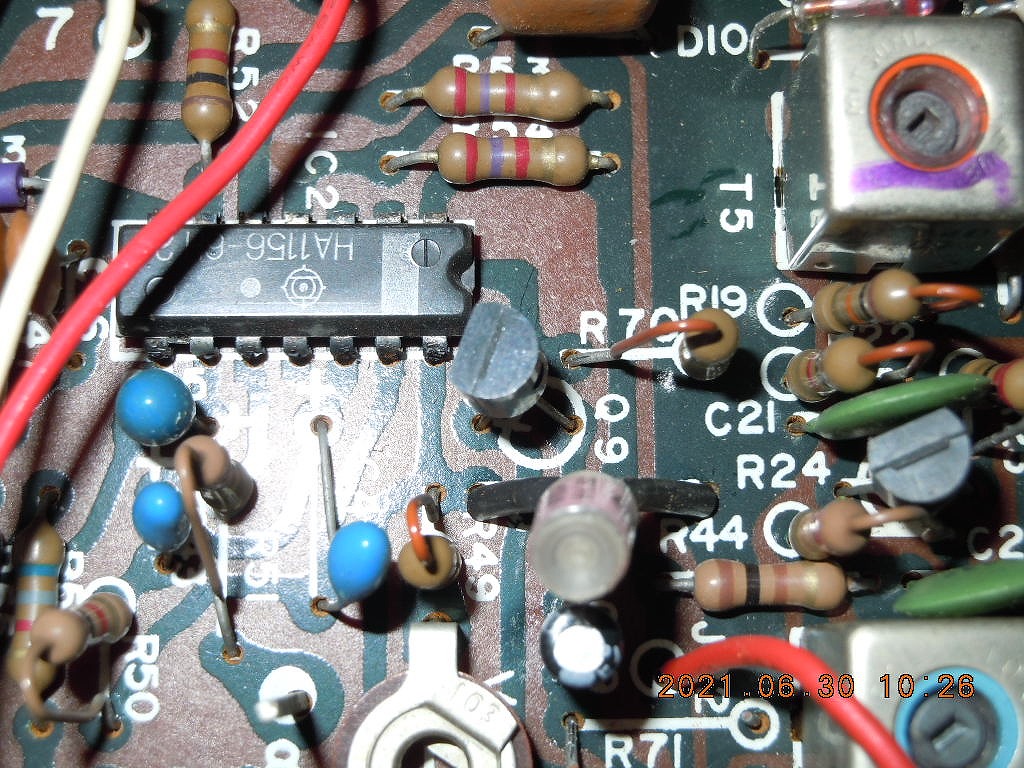

信号はモノでもステレオでもC945（写真1　ICの右下の石）のコレクタまで来ています。

モノではエミッターに出力されますが、ステレオモードではまったく出力されません。

C945の不良を疑い、C1815に交換しましたが、症状に変化なし。

C945を調べるとhFEは200を超えており、不良とは思われません。

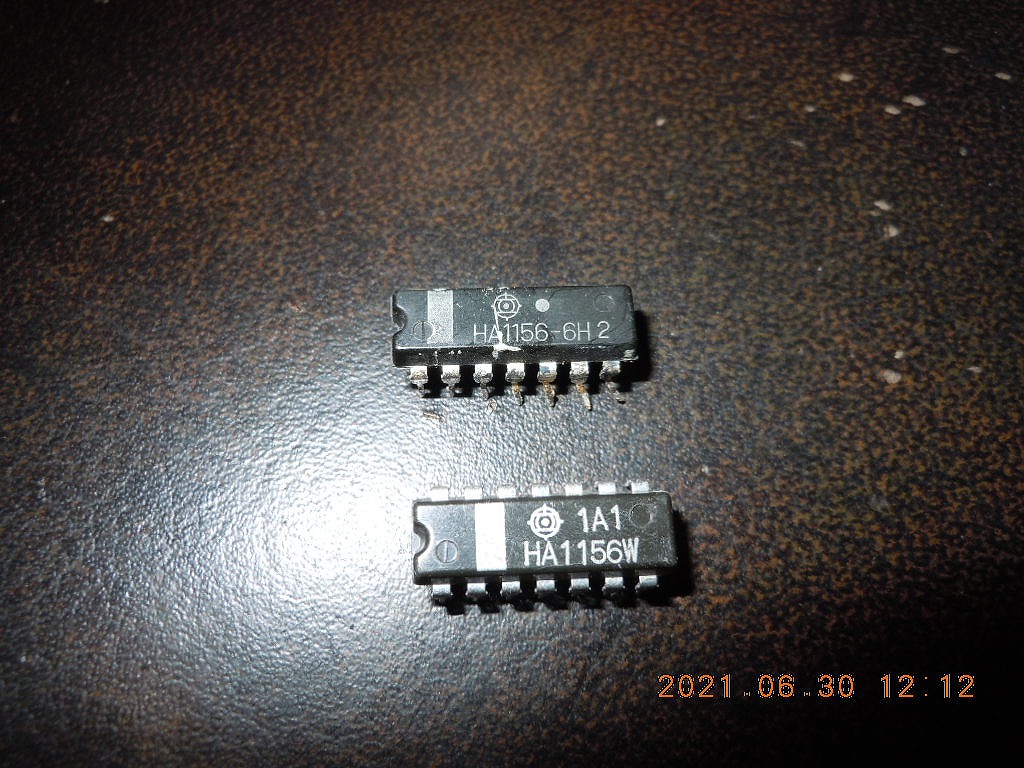

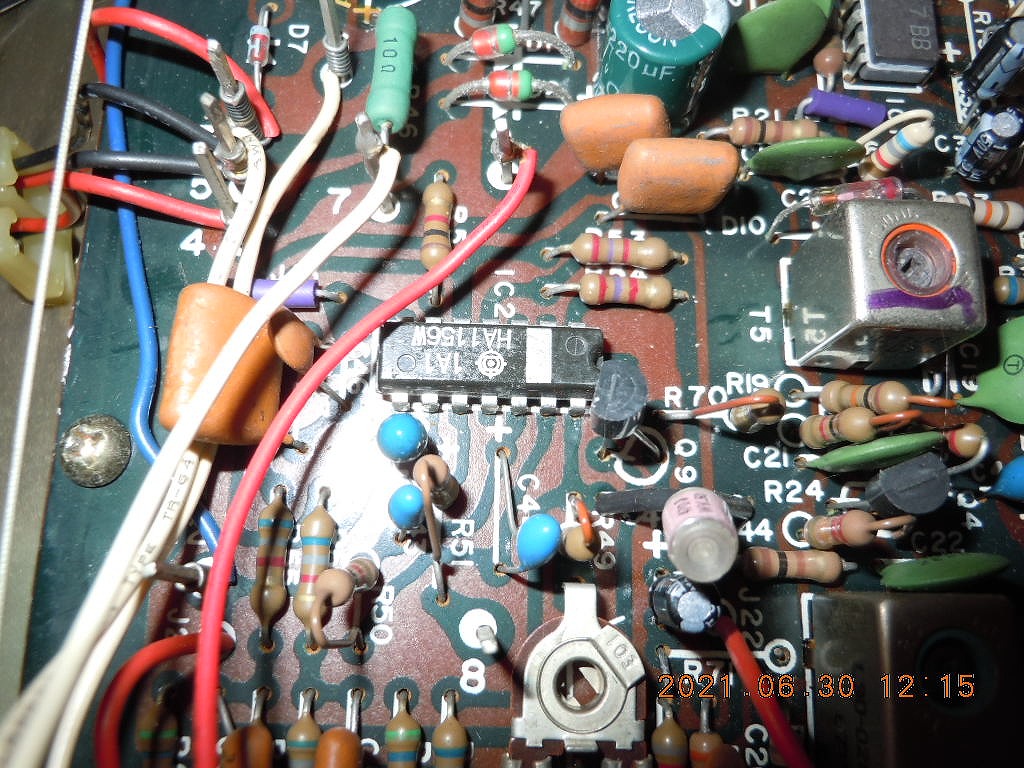

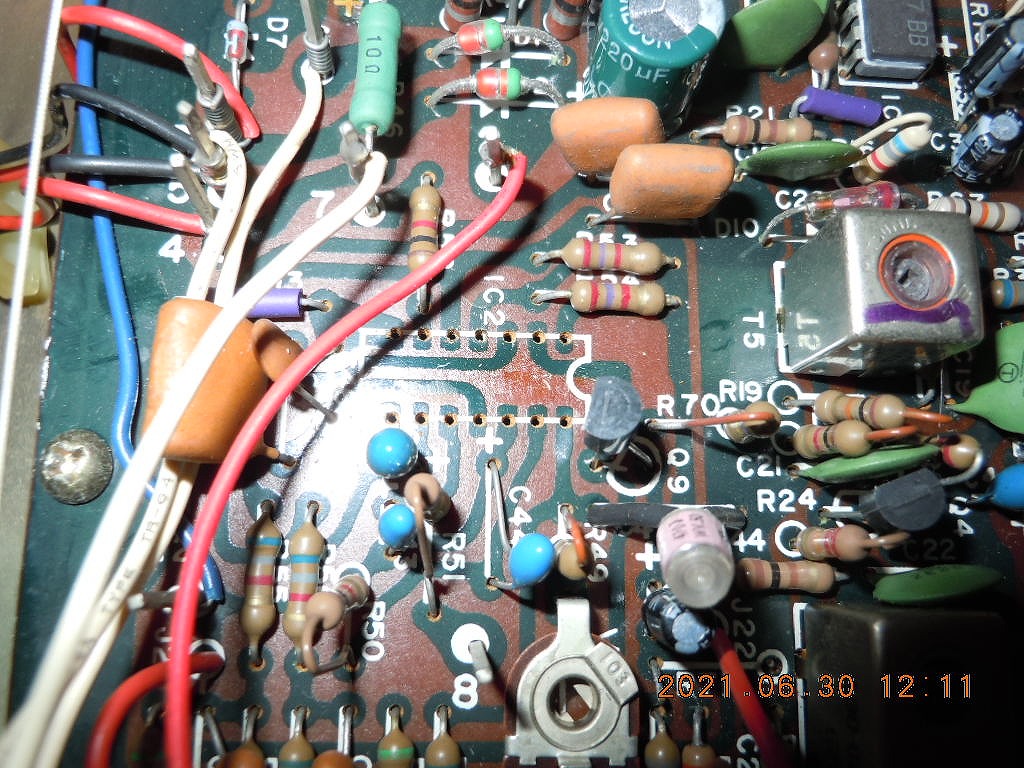

次にICを中華製と交換しました（中華製電動真空ハンダ吸い取り器がまたしても大活躍！）が、依然として症状に変化なし（写真2,3,4）。

しかしモノラル・モードではちゃんと受信するので、この中華製IC（ロゴマークは日立）はちゃんとした素子です。取り替えた古い素子も生きていたわけです。

もう一度エミッタフォロワー回路を疑いました。

モノでもステレオでもコレクタには信号が来ていますが、ステレオモードにしたときだけエミッタに出て来ません。

間違いなくベースにつながっている回路の不具合。しかし基板上でトレースしましたが、原因がどうしても突き止めれません。

やけっぱちで、コレクタとエミッタ間をコンデンサ（223）でバイパスしてしまえと思い、やってみたら、当たり前ですが受信できます。

しかも、左右にちゃんと分離されています！

ステレオインジケーターも点灯します！

モノラルモードが効かなくなるかと思いましたが、これもなし（効かなくても問題なかったのだが）。

インチキな修理かもしれませんが、すべての機能に問題ないので、レストア完了としました。やれやれ・・・

VHX
