【1885】U/Vハンディー　修理(DCプラグ編)画像
 JF1DHM  - 23/1/10(火) 22:43 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： 230109-154503.jpg
・サイズ ： 179.2KB
[添付]〜添付ファイル〜
・名前 ： 230109-175907.jpg
・サイズ ： 189.0KB
[添付]〜添付ファイル〜
・名前 ： 230109-175915.jpg
・サイズ ： 197.7KB
[添付]〜添付ファイル〜
・名前 ： 230109-175925.jpg
・サイズ ： 186.7KB
   修理(b)

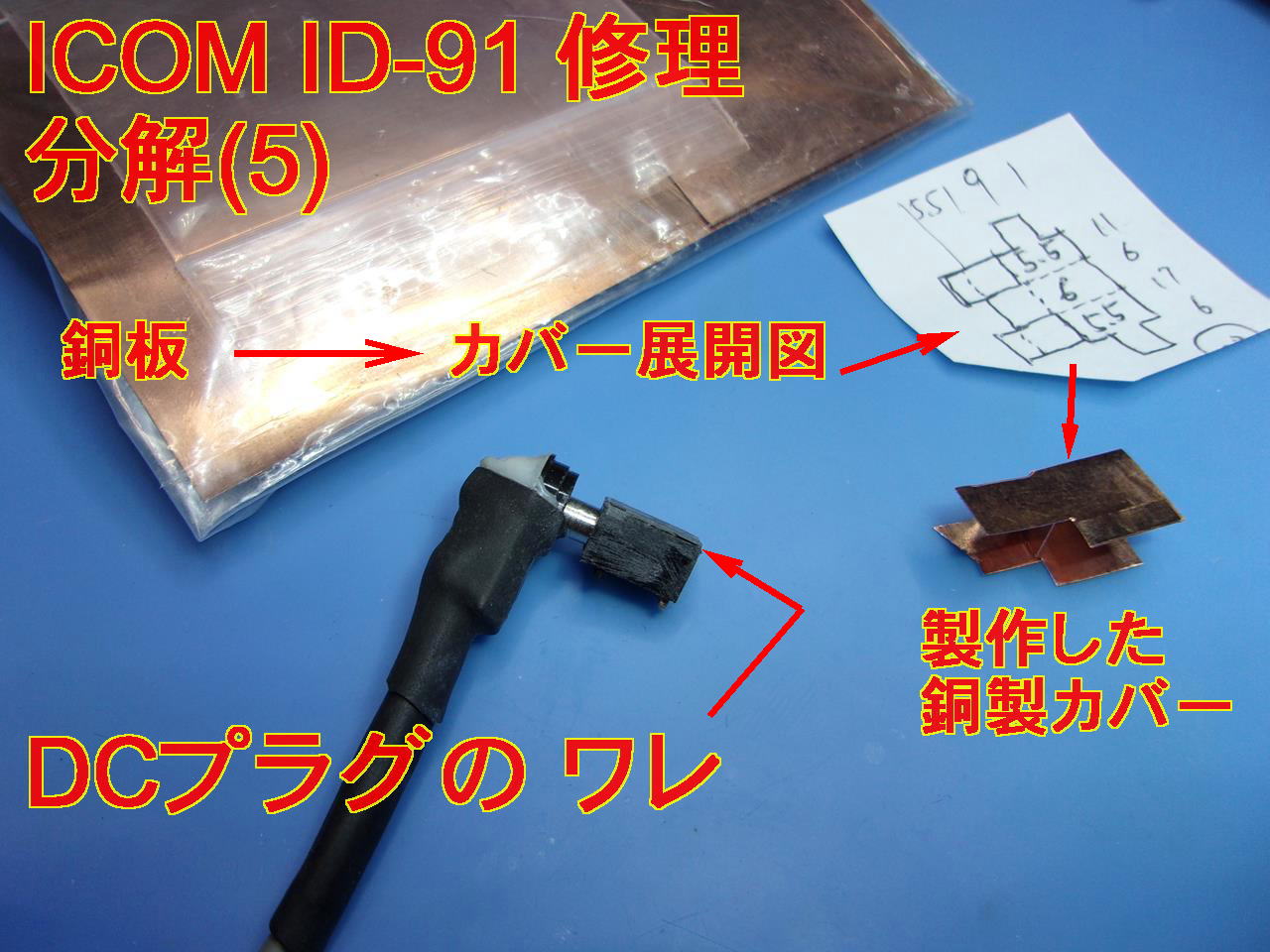

　DCプラグのプラ部分が割れて　カパカパ（テンションかかる場所）

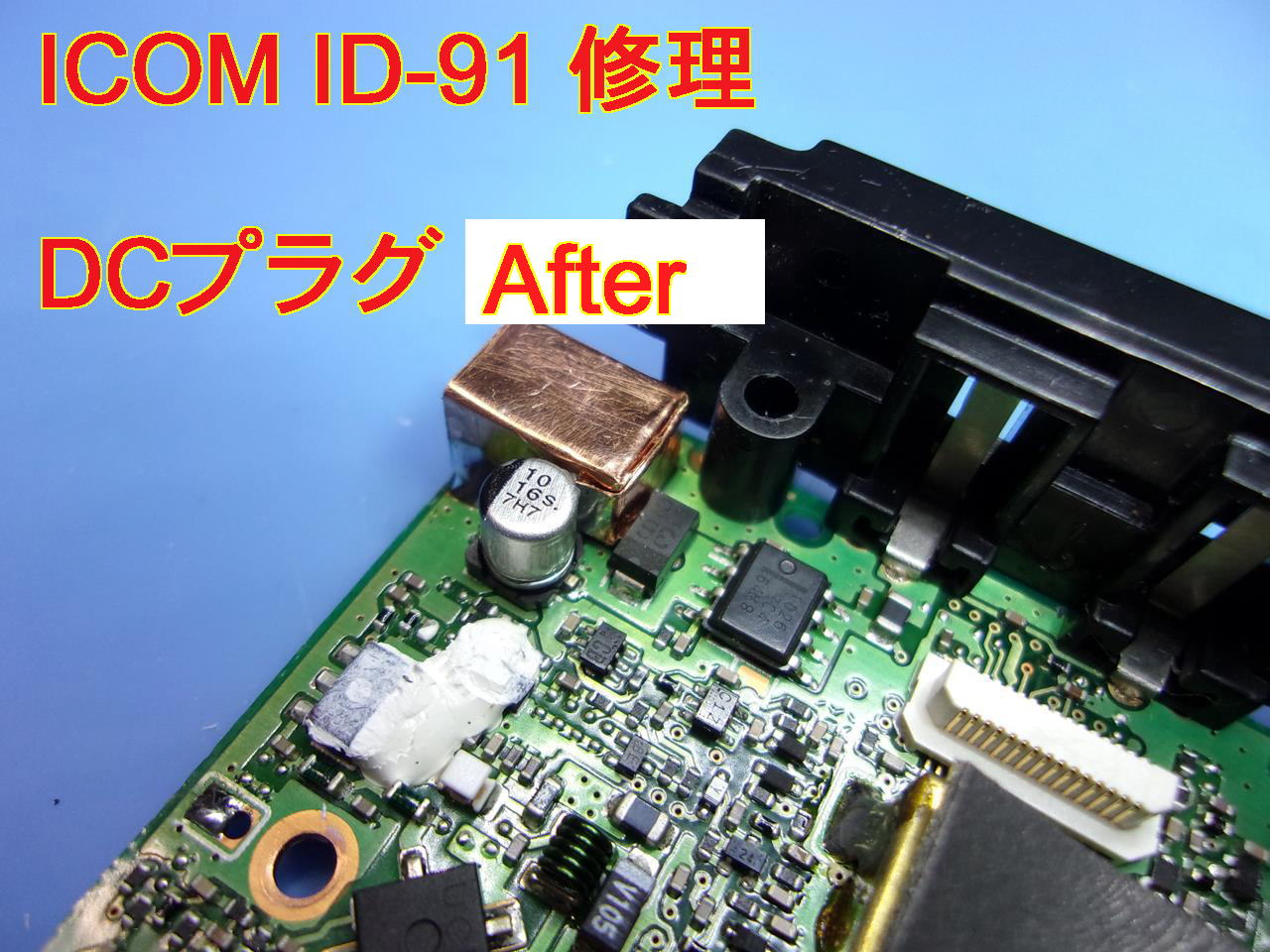

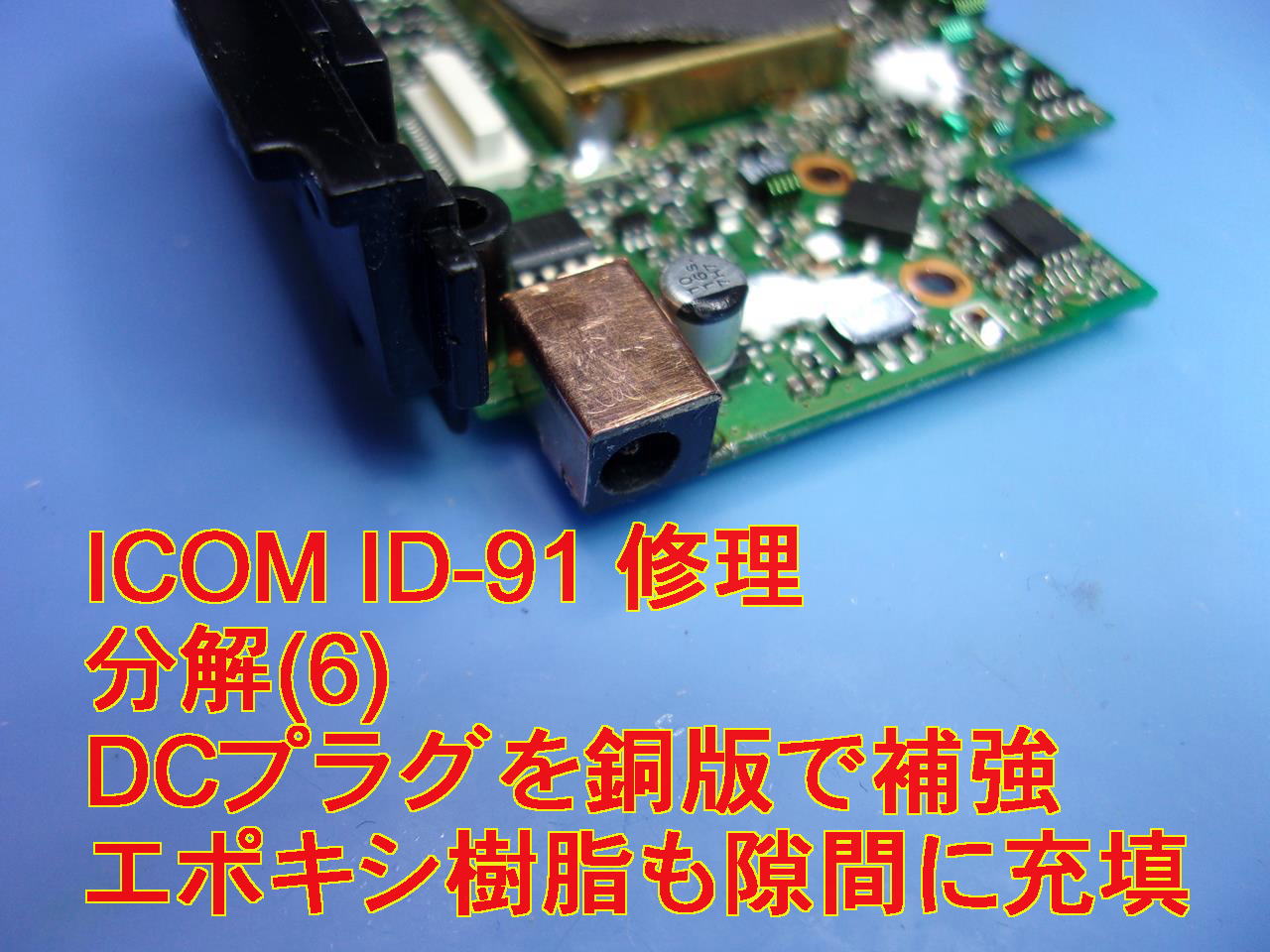

　プラグを外して外周を銅板（厚 0.15mm）とエポキシ樹脂で補強

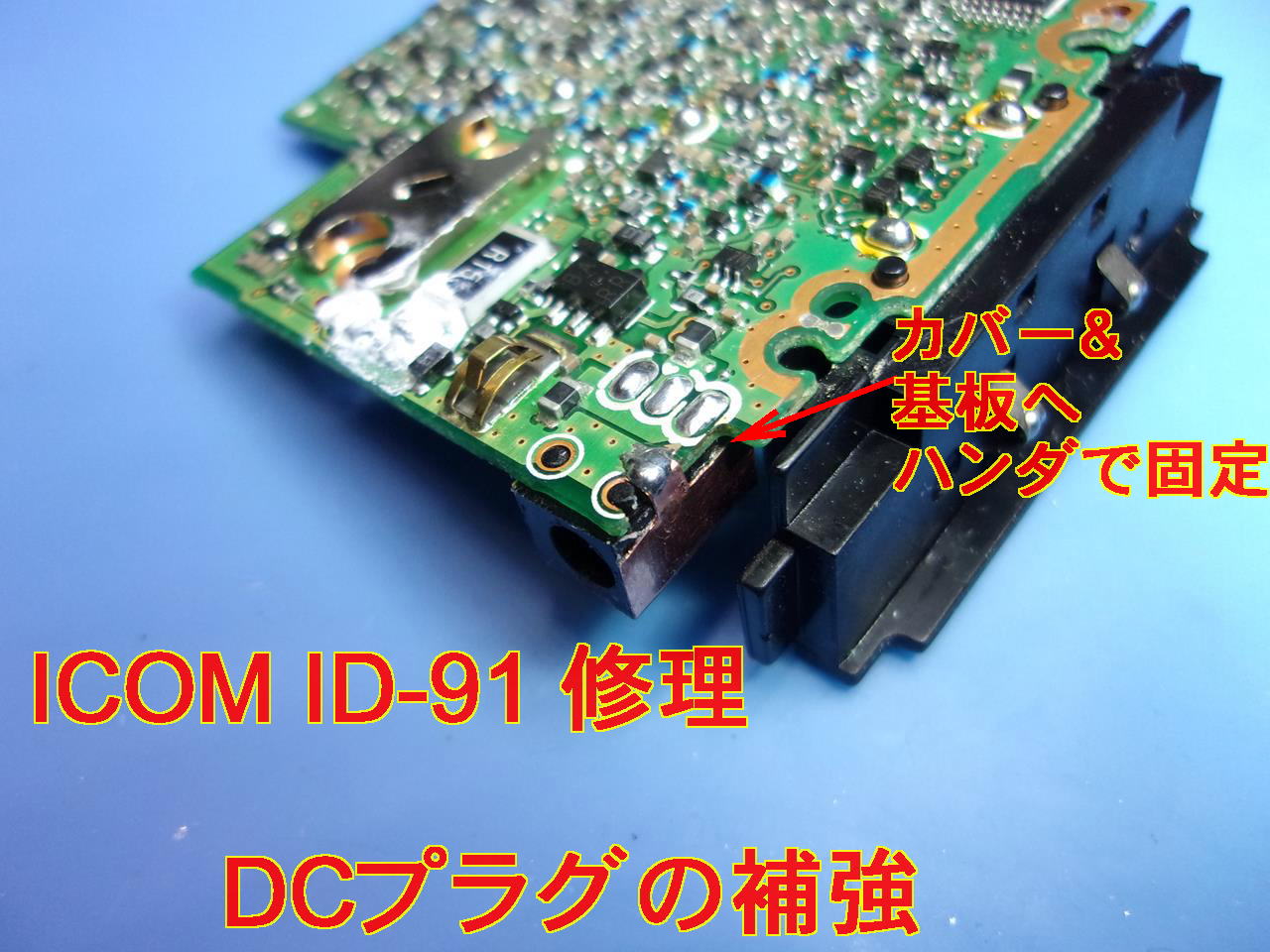

　さらに、PCBへ外周の銅板をハンダ付けで固定した

添付画像
【230109-154503.jpg : 179.2KB】

添付画像
【230109-175907.jpg : 189.0KB】

添付画像
【230109-175915.jpg : 197.7KB】

添付画像
【230109-175925.jpg : 186.7KB】
