【1263】レポ＃２　改良工事＆予備テスト
 JF1DHM  - 20/12/8(火) 0:53 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： 201207-152824.jpg
・サイズ ： 0.5MB
[添付]〜添付ファイル〜
・名前 ： 201207-201112.jpg
・サイズ ： 0.5MB
[添付]〜添付ファイル〜
・名前 ： 201207-202254.jpg
・サイズ ： 0.6MB
[添付]〜添付ファイル〜
・名前 ： 201207-210844.jpg
・サイズ ： 0.7MB
[添付]〜添付ファイル〜
・名前 ： 201207-221244.jpg
・サイズ ： 0.7MB
   素性のテスト前に

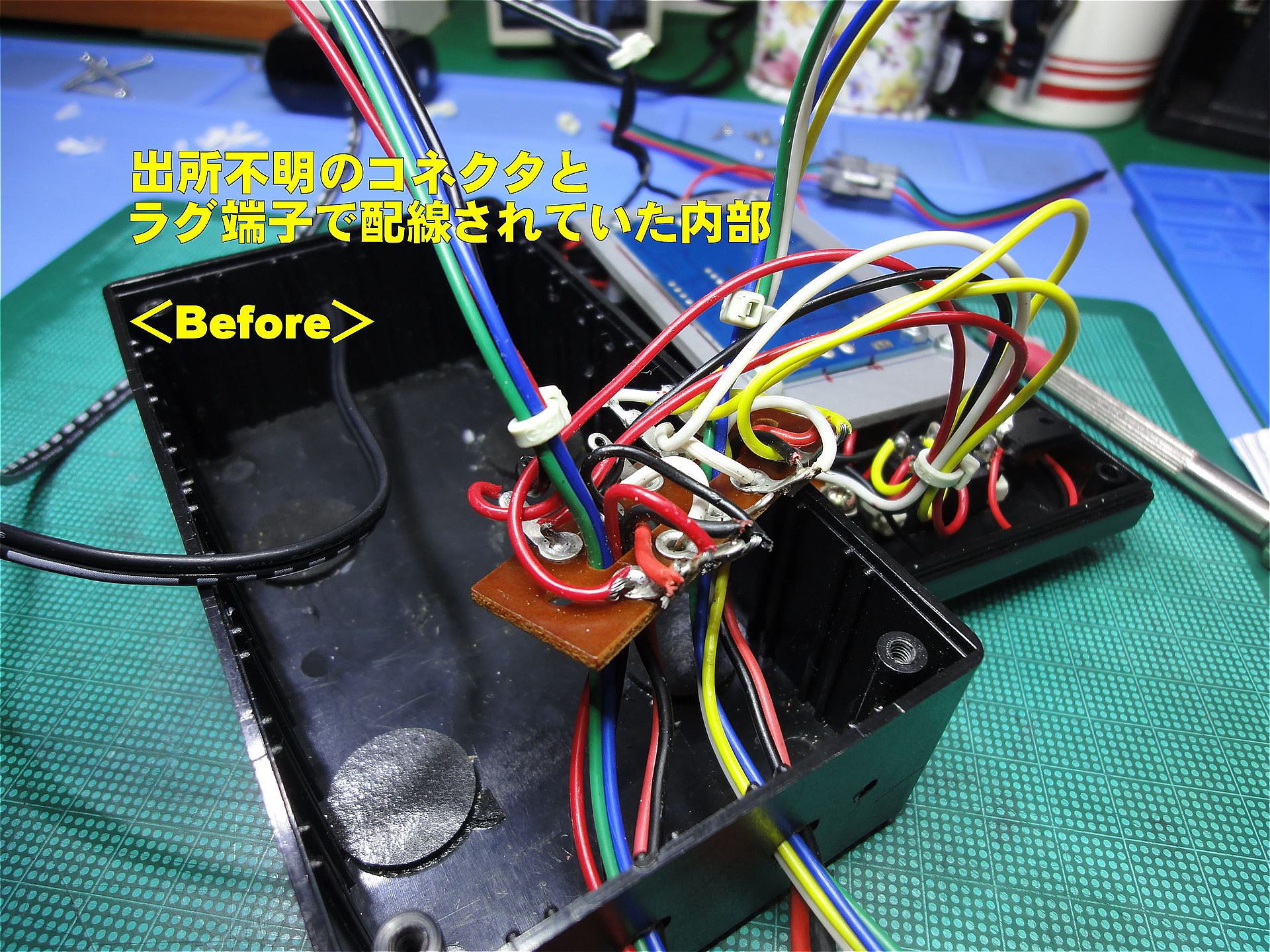

内部のコネクタや配線が怪しいので一気に改良した(汗)

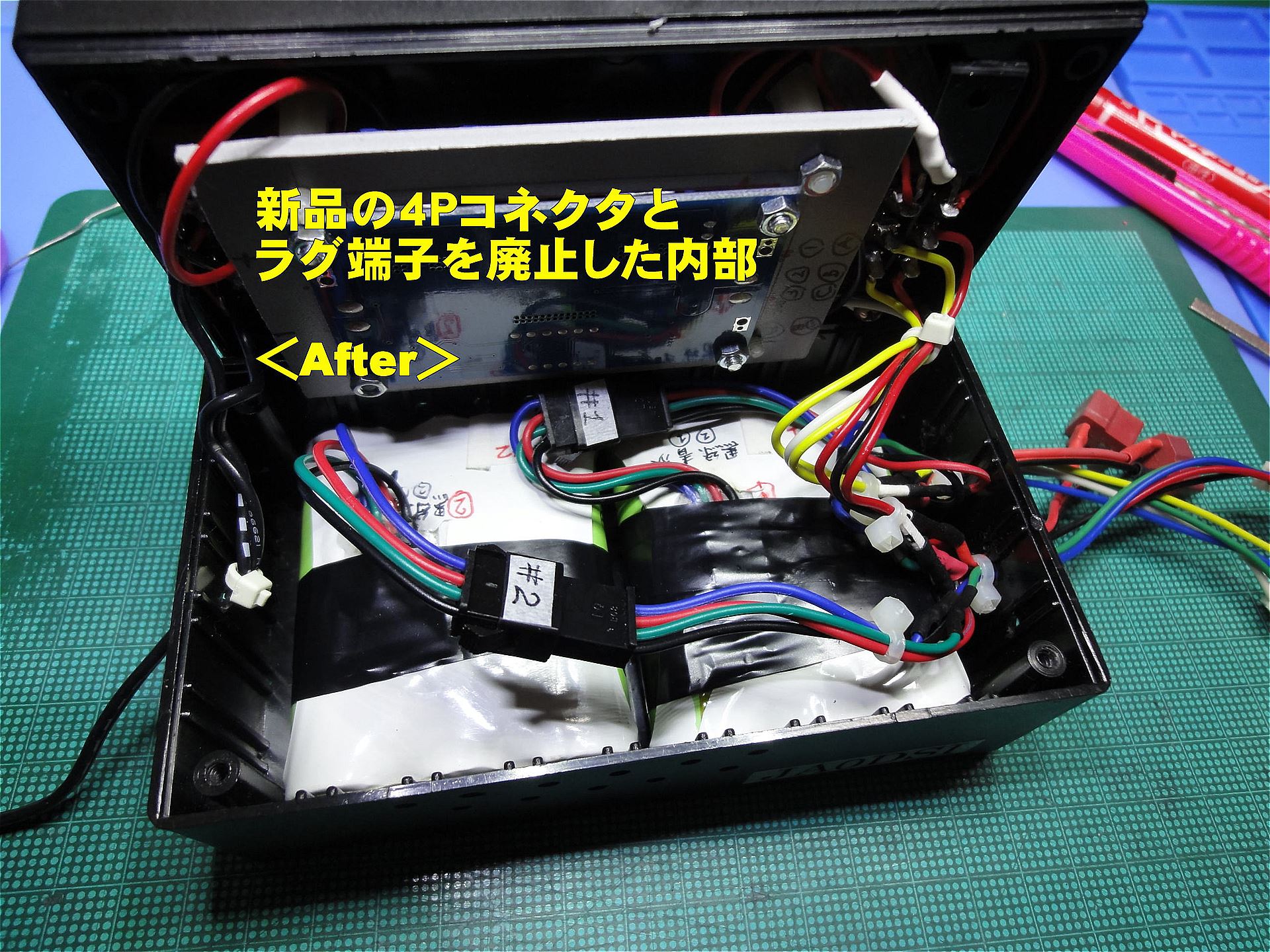

・バッテリーの出力コネクタを手持ちの４P（メス）に付け替え
・ラグ端子での配線を廃止。線材少し短縮し直接ハンダ付けした。
※上記により接触ミスの改善と空間の確保が可能になった


バッテリーを追加フル充電して予備テストを行ってみた

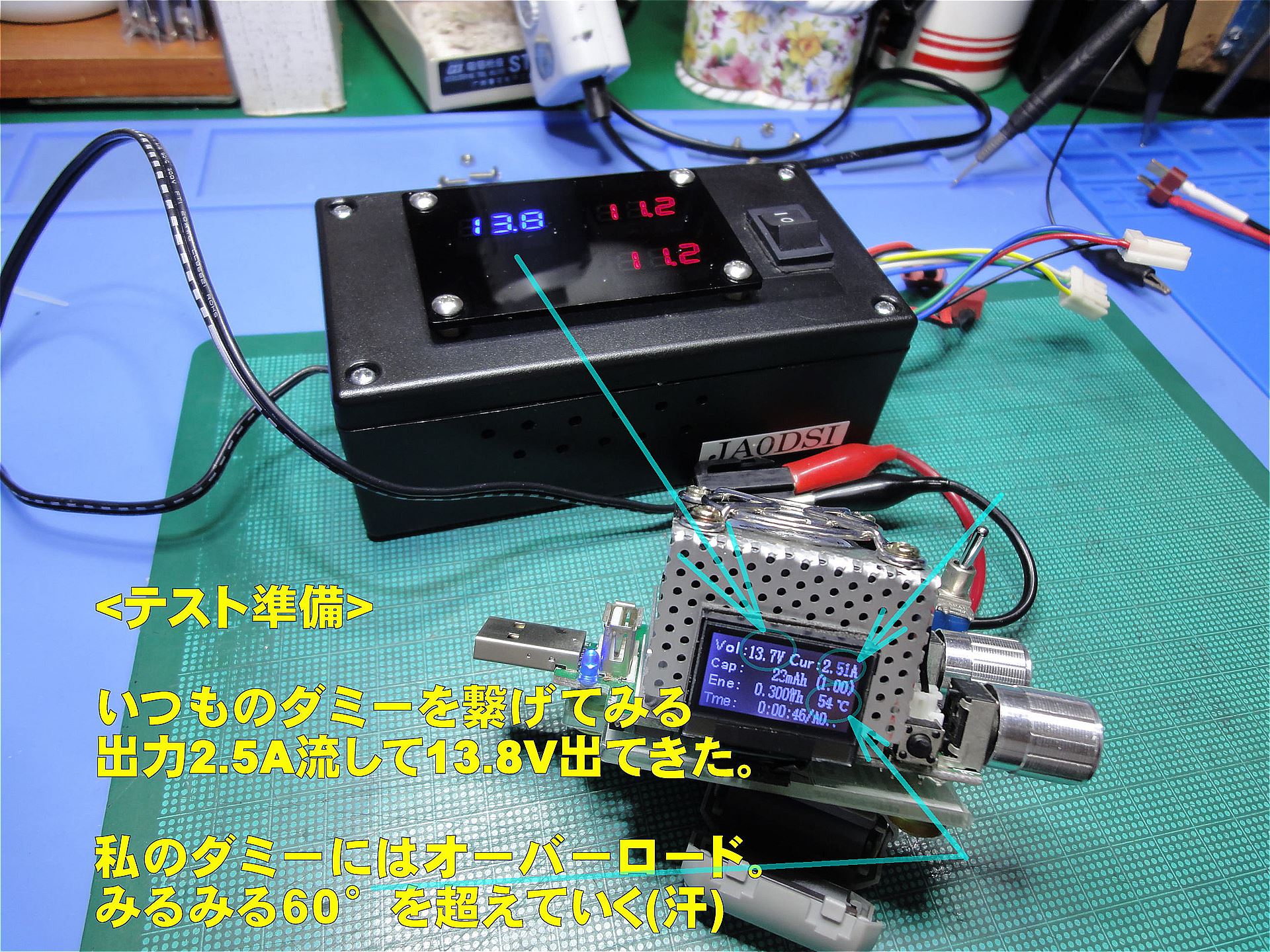

2.5A流したら　13.8Vは取り出せた
（無線機での負荷は伊東さんの実機にお任せします）

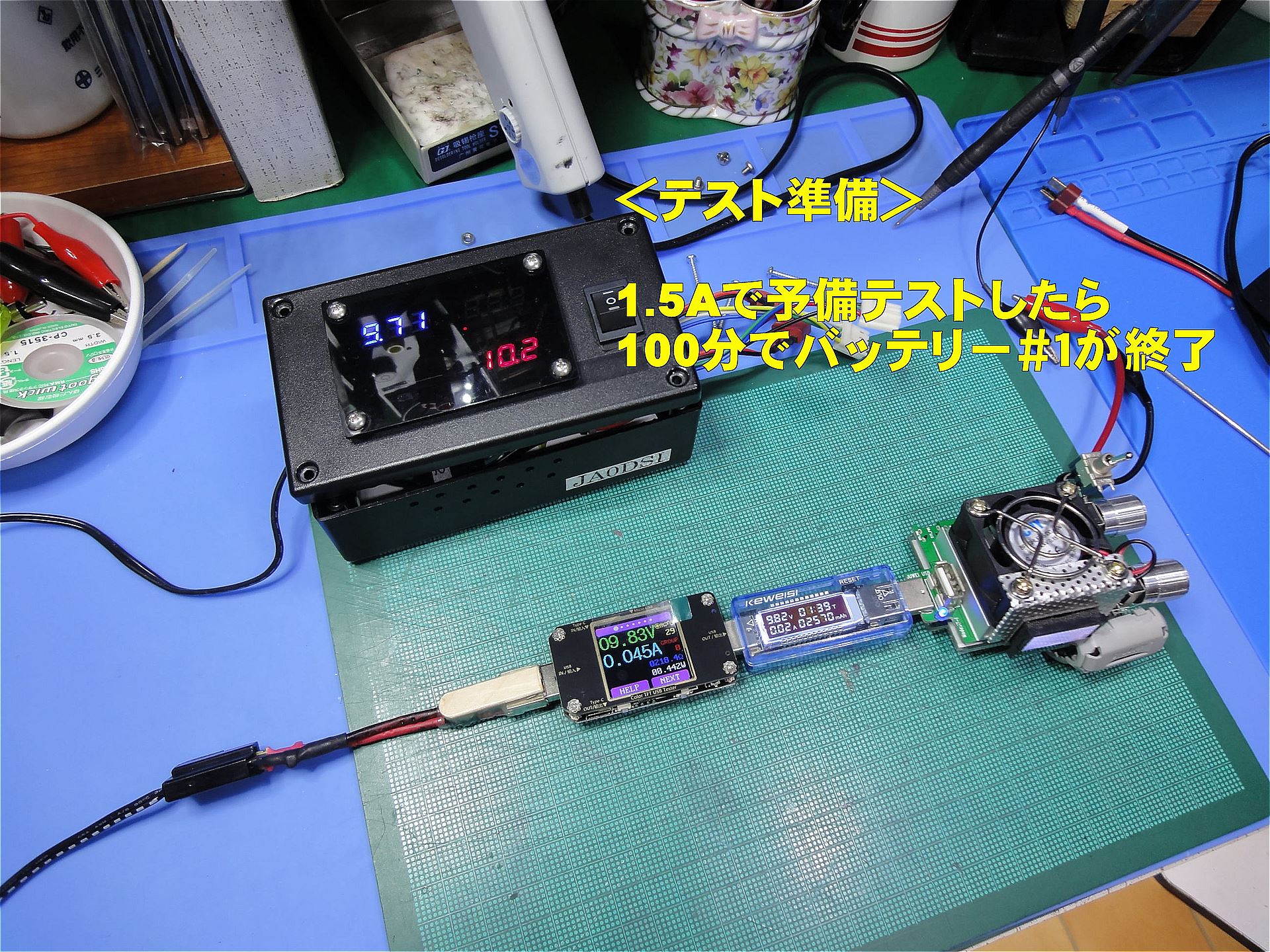

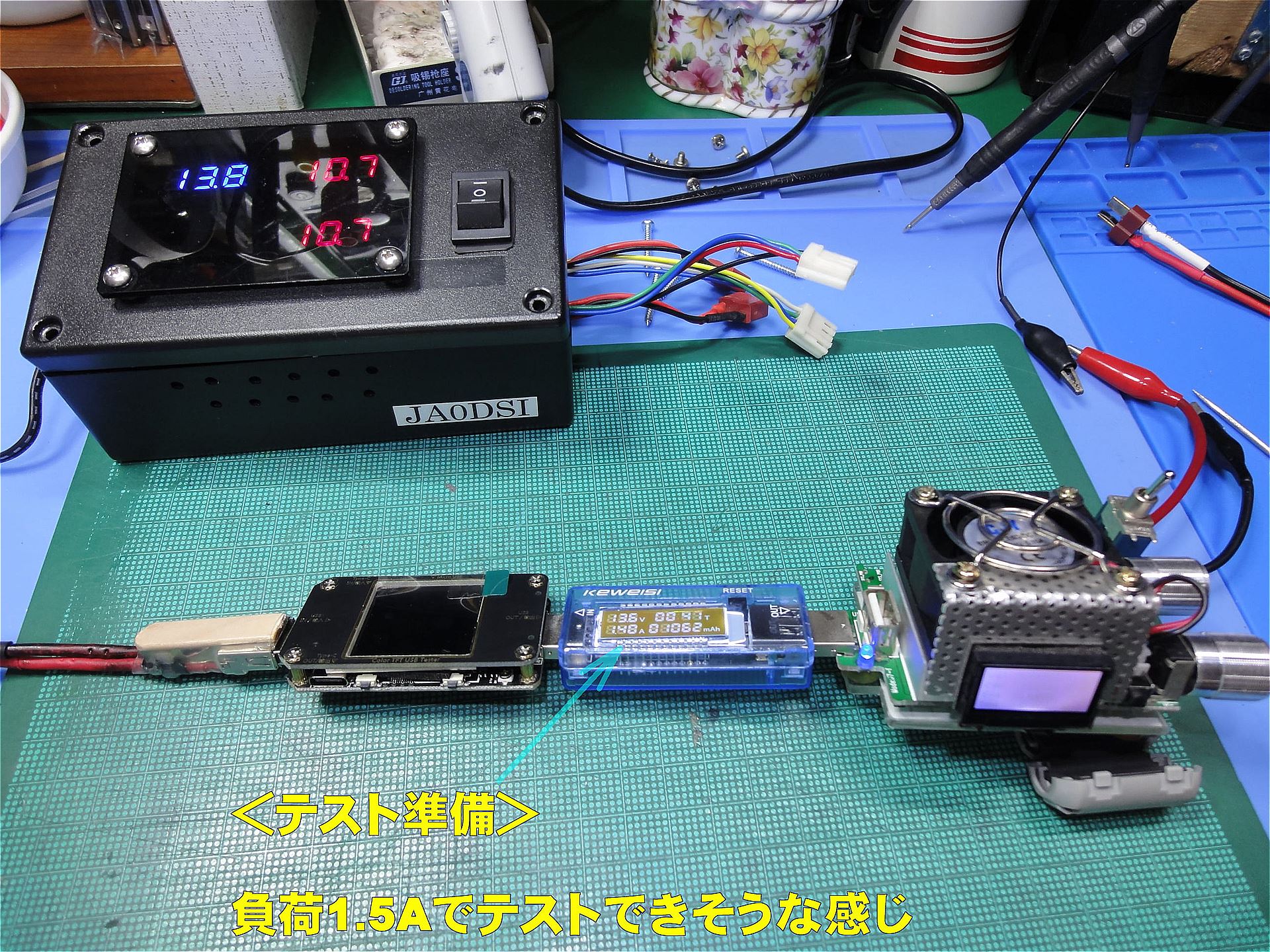

バッテリー容量の確認には1.5Aでテストできそう
仮テストでは１００分間の結果

添付画像
【201207-152824.jpg : 0.5MB】

添付画像
【201207-201112.jpg : 0.5MB】

添付画像
【201207-202254.jpg : 0.6MB】

添付画像
【201207-210844.jpg : 0.7MB】

添付画像
【201207-221244.jpg : 0.7MB】
