【998】緑が丘霊園の桜 2018_03_28[0] / 【997】２回目の電子申請[0] / 【996】しばらくQRT[0] / 【993】1-wireセンサDS18B20考察...[2] / 【988】1-wire温度センサー　DS1...[4] / 【987】FY-920の修理[0] / 【980】Vout20V→13.8V設定後Vou...[6] / 【979】最近読んだ本／図書館回り[0] / 【978】横浜青葉430[0] / 【977】免許状到着[0] /

■▼


	【998】緑が丘霊園の桜 2018_03_28

has - 18/3/28(水) 11:05 -

引用なし

パスワード

～添付ファイル～

・名前	：今日の桜.jpg
・サイズ	： 184.7KB

～添付ファイル～

・名前	：緑が丘霊園尾根道路入り口.jpg
・サイズ	： 331.9KB

～添付ファイル～

・名前	：集会場の風景.jpg
・サイズ	： 358.2KB

～添付ファイル～

・名前	：二ヶ領用水久地円筒分水の桜.jpg
・サイズ	： 272.9KB

今年の桜は天候に恵まれて長持ちしています。風が吹けば一気に葉桜になるのでしょうが　花びらの絨毯はまだ先のようです。今週末も花見で混雑していると思われます。ついでに久地円筒分水の桜。https://ja.wikipedia.org/wiki/%E4%B9%85%E5%9C%B0%E5%86%86%E7%AD%92%E5%88%86%E6%B0%B4

【今日の桜.jpg : 184.7KB】

【緑が丘霊園尾根道路入り口.jpg : 331.9KB】

【集会場の風景.jpg : 358.2KB】

【二ヶ領用水久地円筒分水の桜.jpg : 272.9KB】

・ツリー全体表示

■▲▼


	【997】２回目の電子申請

／ＨＸＩ - 17/11/21(火) 12:02 -

引用なし

パスワード

～添付ファイル～

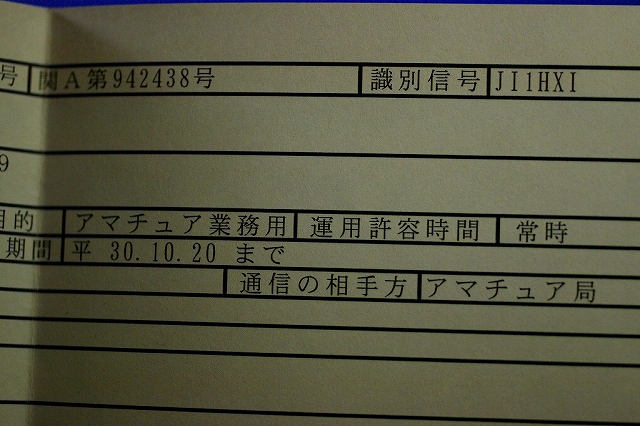

・名前	： _IGP0322.jpg
・サイズ	： 226.7KB

最近はあまりマイク使ってませんが、せっかくなので再免許申請しました。

総務省の電子申請は総じて２回目です。
誰かのおかげで、便利になったもんですね「電子申請」

その昔は「再免許用紙」なんてものは近所に無くて秋葉原まで買いに行きましたっけ。

また、そのうちに、お邪魔します、「我楽多市＝ガラクタイチ」を再び・・・
お品群～集まり次第開催。　出向く際は予め告知させて頂きます。

どうぞその際は、お手柔らかに・・・

昨今寒い日が続きます、各位様お身体ご自愛ください。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

>＊　申請・届出　到達のお知らせ　＊
>
>hxi　様
>
>問い合わせ番号　S20171120-**********　の申請・届出につきまして、
>システムに到達致しましたのでお知らせします。
>
>■　申請内容送信後の流れ
>　申請内容の送信後は総務省による審査が行われます。
>　審査結果などのメールが送信された場合は、当該メールの内容をご確認ください。
>
>　電子申請の流れは、以下のリンクより確認できます。
>　http://www.denpa.soumu.go.jp/public2/flow/flow_a.html
>
>
>■　処理状況の確認
>　下記URLの「照会・ユーザ情報変更」→「申請履歴照会」より処理状況を確認できます。
>
>　総務省　電波利用　電子申請・届出システム Lite
>　http://www.denpa.soumu.go.jp/public2/index.html
>
>---
>総務省電波利用電子申請・届出システム Lite　ホームページURL
>http://www.denpa.soumu.go.jp/public2/index.html
>
>このメールに関する問い合わせ先は、下記のホームページでご確認ください。
>本メールの記載内容に関して身に覚えがない方もお問い合わせください。
>http://www.denpa.soumu.go.jp/public2/contact/index.html
>
>お問い合わせの際は問い合わせ番号をお伝えください。
>
>なお、当メールの送信アドレスは送信専用となっております。
>返信メールでのお問い合わせは承りかねますのでご了承ください。
>

【_IGP0322.jpg : 226.7KB】

・ツリー全体表示

■▲▼


	【996】しばらくQRT

JJ1QYX - 17/11/4(土) 8:58 -

引用なし

パスワード

～添付ファイル～

・名前	： IMG_0345.jpg
・サイズ	： 69.8KB

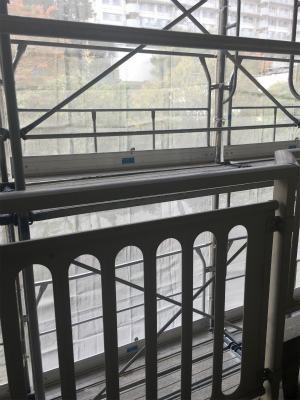

来年の３月までベランダと廊下側の工事のため、全面、足場で囲まれました。
なので無線はD-STERも聞こえず3月までＱＲＴです。

【IMG_0345.jpg : 69.8KB】

・ツリー全体表示

■▲▼


	【993】1-wireセンサDS18B20考察その2

has - 17/9/27(水) 21:13 -

引用なし

パスワード

～添付ファイル～

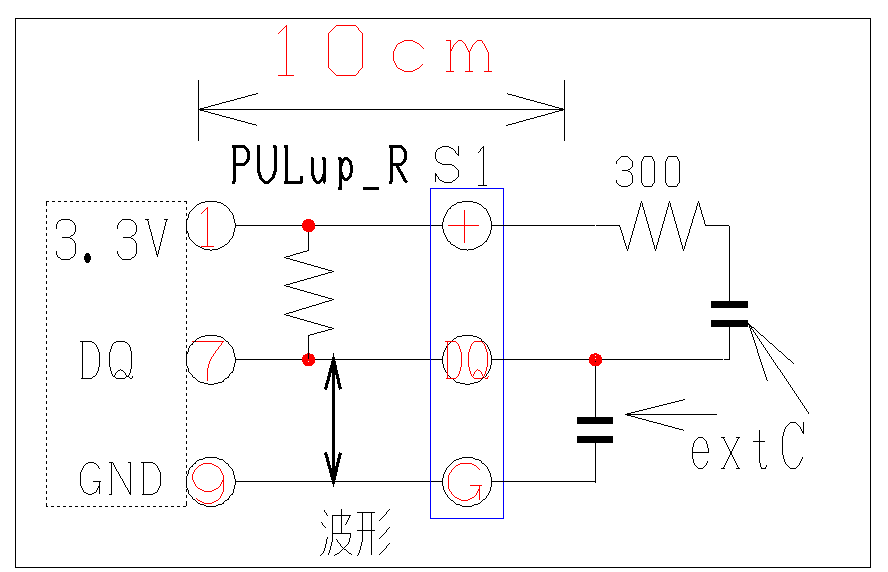

・名前	：検証回路pulup抵抗値対線間容量.png
・サイズ	： 14.0KB

～添付ファイル～

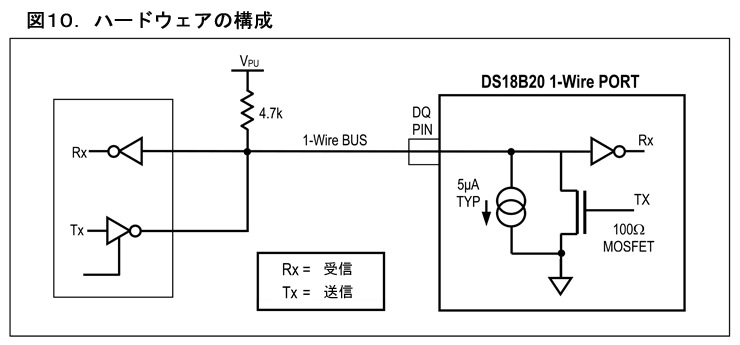

・名前	：図10.png
・サイズ	： 14.8KB

～添付ファイル～

・名前	：図13.png
・サイズ	： 16.4KB

【検証回路pulup抵抗値対線間容量.png : 14.0KB】

【図10.png : 14.8KB】

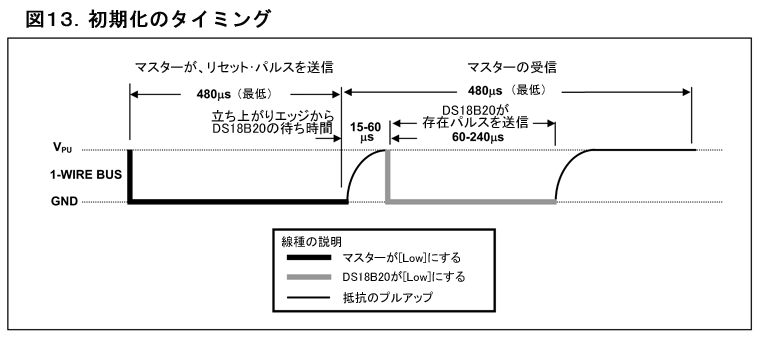

【図13.png : 16.4KB】


	【994】Re:1-wireセンサDS18B20考察その2

has - 17/9/27(水) 21:36 -

引用なし

パスワード

～添付ファイル～

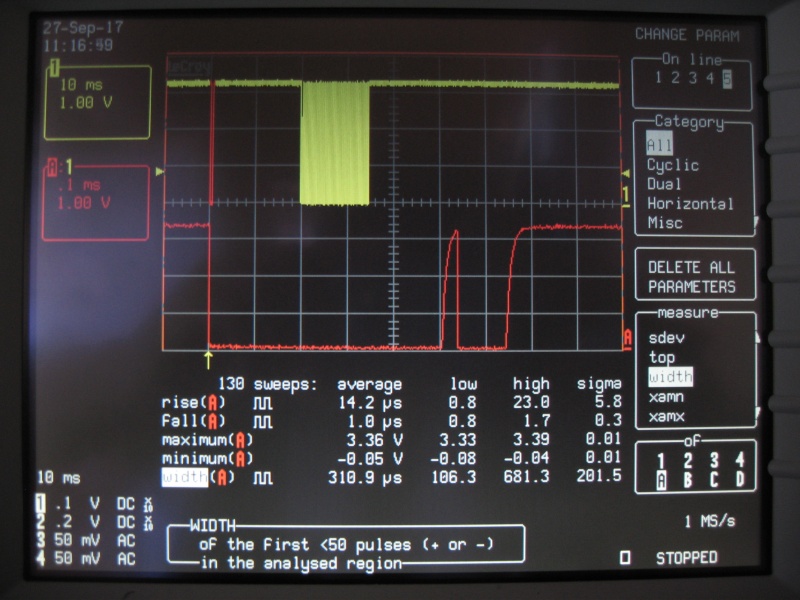

・名前	： 4．7kΩand_1000pF_OK.jpg
・サイズ	： 154.3KB

～添付ファイル～

・名前	： 4．7kΩand_1500pF_OK.jpg
・サイズ	： 158.1KB

～添付ファイル～

・名前	： 4．7kΩand_2000pF_X_INI.jpg
・サイズ	： 156.6KB

～添付ファイル～

・名前	： 2kΩand_4700pF_OK.jpg
・サイズ	： 147.3KB

～添付ファイル～

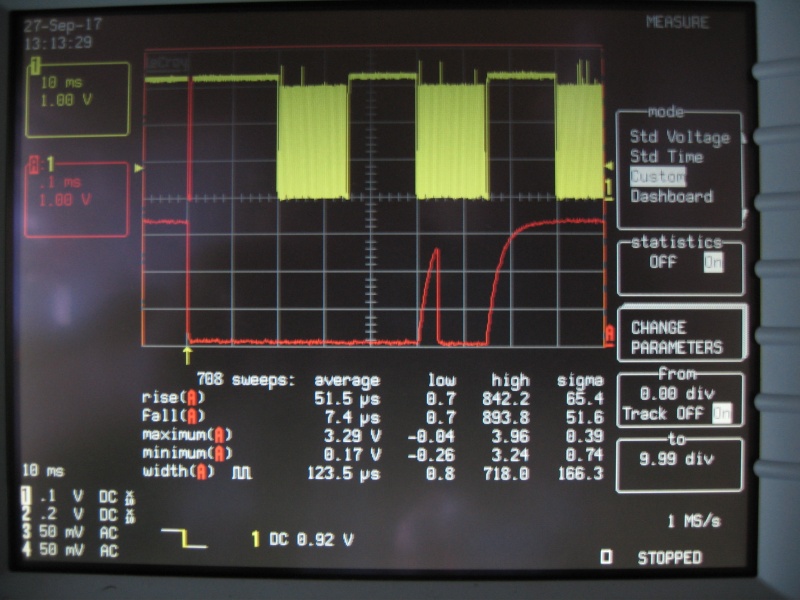

・名前	： 2kΩand_6800pF_X_INI.jpg
・サイズ	： 147.8KB

～添付ファイル～

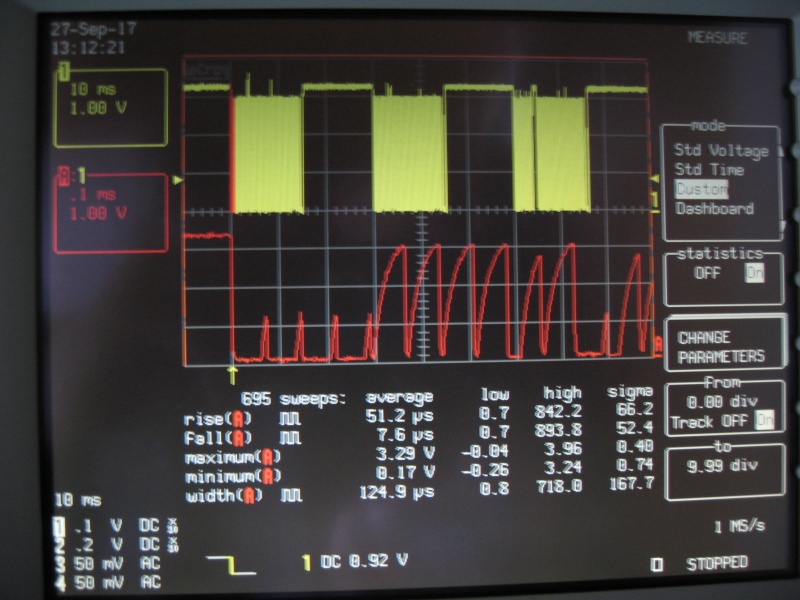

・名前	： 2kΩand_6800pF_X_NG.jpg
・サイズ	： 151.4KB

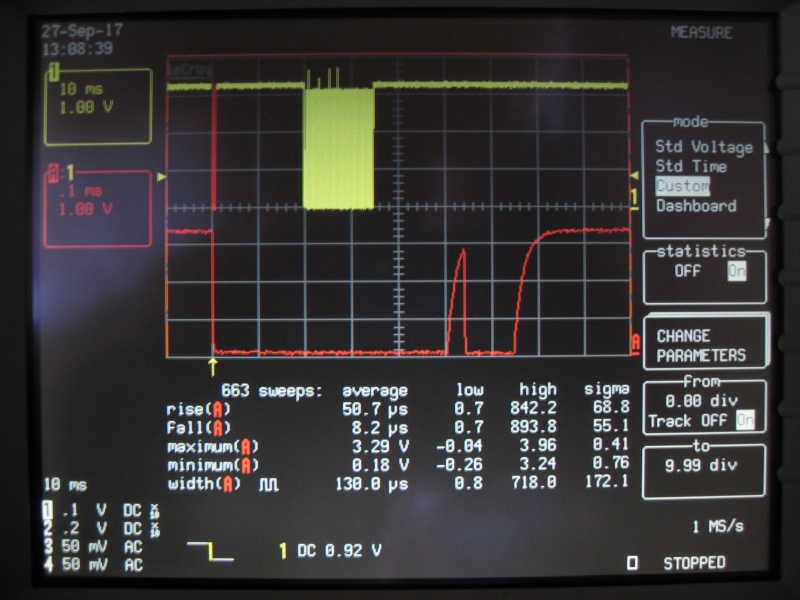

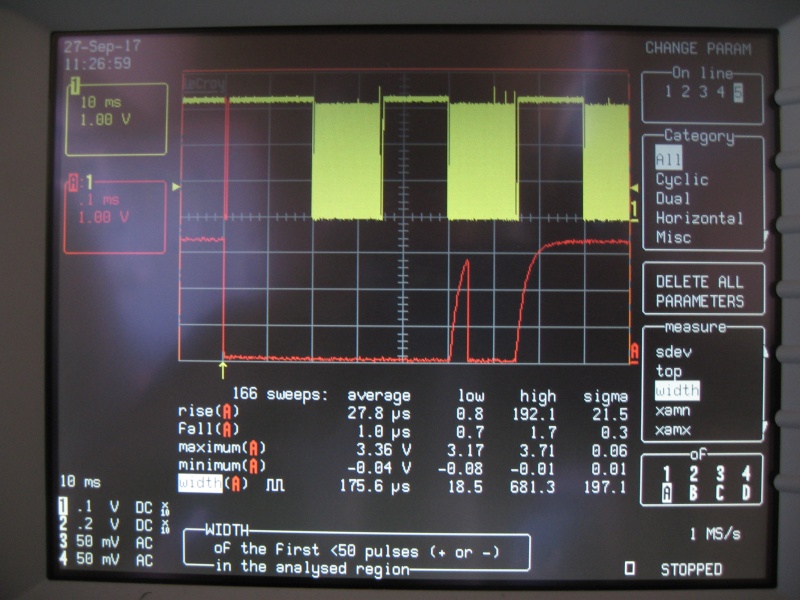

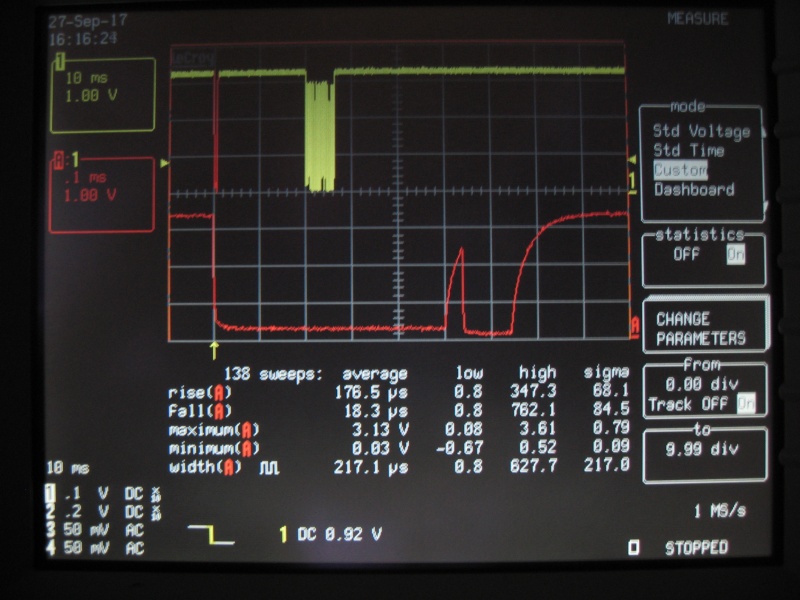

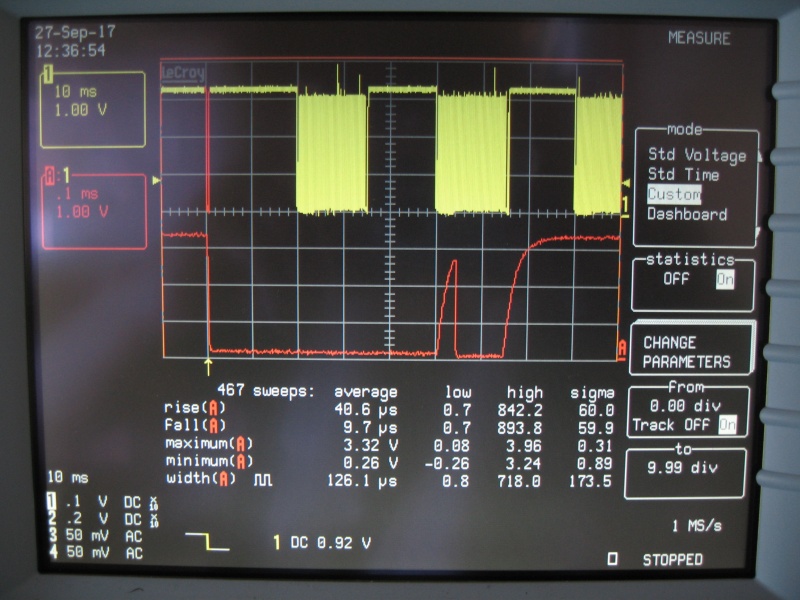

実験結果
1.　　4.7[kΩ]時線間容量は　1500 [pF]OK　2000 [pF]NG
2. 　　2 [kΩ]時線間容量は　4700 [pF]OK　6800 [pF]NG
3. 　　1 [kΩ]時線間容量は 13200 [pF]OK 22000 [pF]NG
4.　　470[ Ω]時線間容量は 34900 [pF]OK 43000 [pF]NG

線間容量目安は　50[m]で　3000[pF]程度　100[m]で6000[pF]程度...実測値

ch1はVDQ～GND間,,,ChAはch1の赤線区間の拡大です。

【4．7kΩand_1000pF_OK.jpg : 154.3KB】

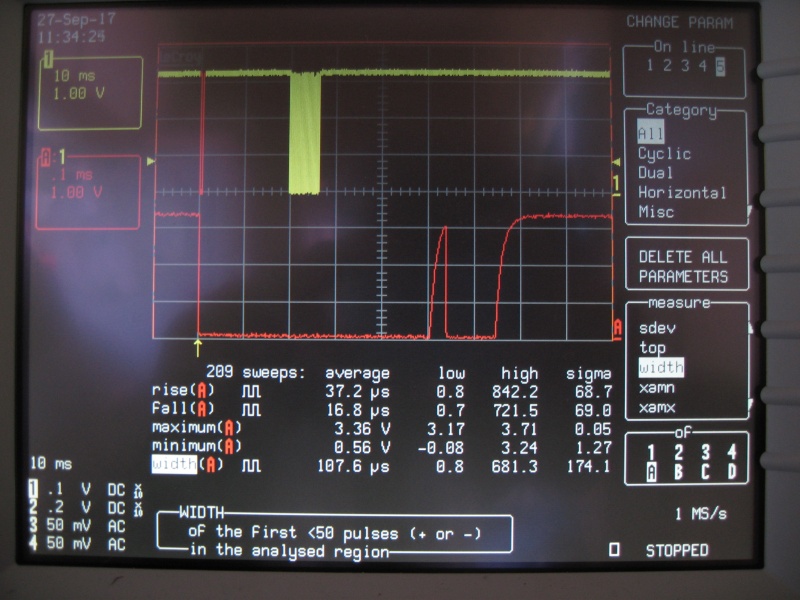

【4．7kΩand_1500pF_OK.jpg : 158.1KB】

【4．7kΩand_2000pF_X_INI.jpg : 156.6KB】

【2kΩand_4700pF_OK.jpg : 147.3KB】

【2kΩand_6800pF_X_INI.jpg : 147.8KB】

【2kΩand_6800pF_X_NG.jpg : 151.4KB】


	【995】Re:1-wireセンサDS18B20考察その2

has - 17/9/27(水) 21:39 -

引用なし

パスワード

～添付ファイル～

・名前	： 1kΩand_13200pF_OK.jpg
・サイズ	： 147.7KB

～添付ファイル～

・名前	： 1kΩand_22000pF_X_INI.jpg
・サイズ	： 160.5KB

～添付ファイル～

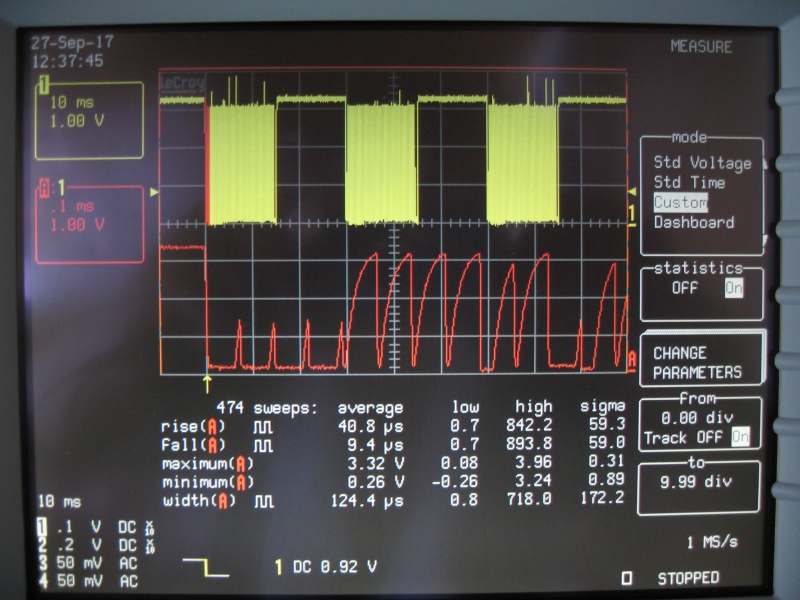

・名前	： 1kΩand_22000pF_X_NG.jpg
・サイズ	： 166.2KB

～添付ファイル～

・名前	： 470Ωand_34900pF_ok.jpg
・サイズ	： 143.5KB

～添付ファイル～

・名前	： 470Ωand_43100pF_X_INI.jpg
・サイズ	： 139.2KB

～添付ファイル～

・名前	： 470Ωand_43100pF_X_NG.jpg
・サイズ	： 150.9KB

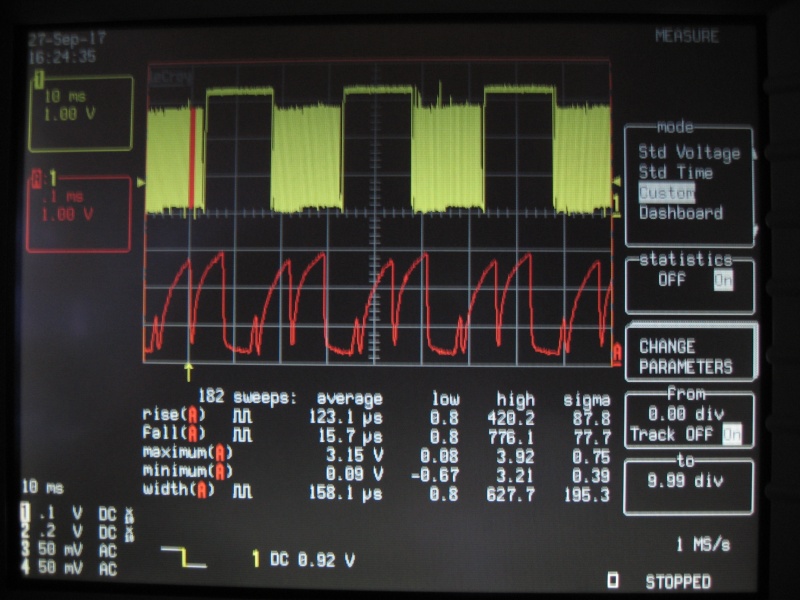

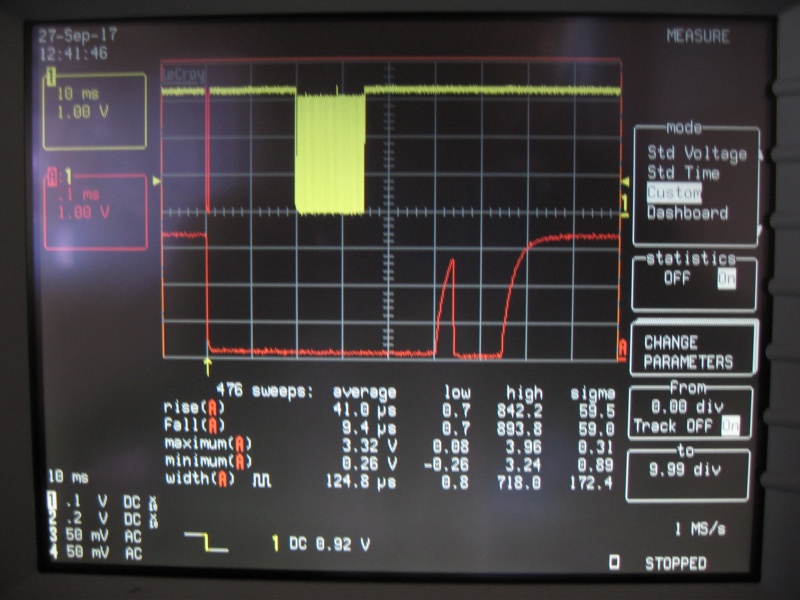

>実験結果
>1.　　4.7[kΩ]時線間容量は　1500 [pF]OK　2000 [pF]NG
>2. 　　2 [kΩ]時線間容量は　4700 [pF]OK　6800 [pF]NG
>3. 　　1 [kΩ]時線間容量は 13200 [pF]OK 22000 [pF]NG
>4.　　470[ Ω]時線間容量は 34900 [pF]OK 43000 [pF]NG
>
>線間容量目安は　50[m]で　3000[pF]程度　100[m]で6000[pF]程度...実測値
>
>ch1はVDQ～GND間,,,ChAはch1の赤線区間の拡大です。

【1kΩand_13200pF_OK.jpg : 147.7KB】

【1kΩand_22000pF_X_INI.jpg : 160.5KB】

【1kΩand_22000pF_X_NG.jpg : 166.2KB】

【470Ωand_34900pF_ok.jpg : 143.5KB】

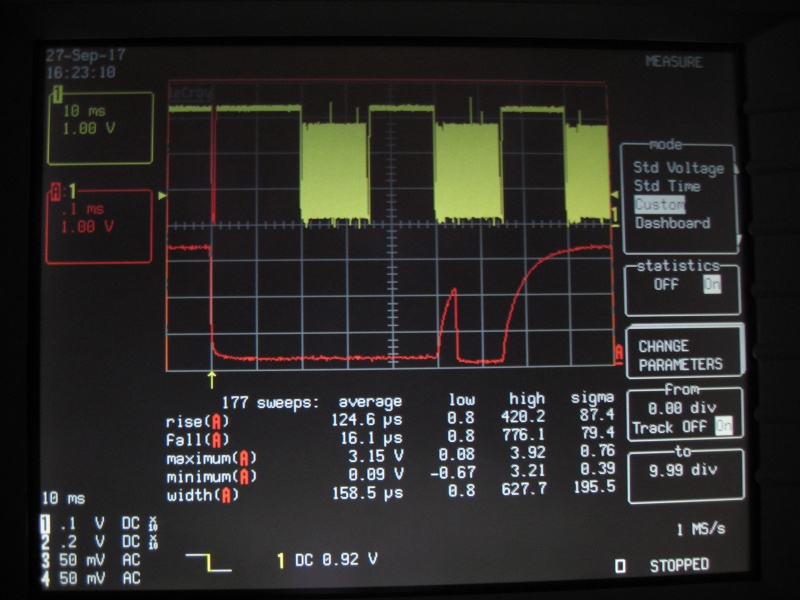

【470Ωand_43100pF_X_INI.jpg : 139.2KB】

【470Ωand_43100pF_X_NG.jpg : 150.9KB】

・ツリー全体表示

■▲▼


	【988】1-wire温度センサー　DS18B20の件

has - 17/9/26(火) 0:56 -

引用なし

パスワード

～添付ファイル～

・名前	：検証回路.png
・サイズ	： 24.9KB

この1wire通信なるものは100m位伸ばしてもokらしいと
信じて半年程前にトータル長100mで温度センサ6ヶぶらさげてサクサクと作ったら　ぎょ誤動作ということでその時は　ない知恵絞ってカット＆トライで各センサ直近に
プルアップ抵抗2.2[kΩ]と電源±間に0.1[μF]を追加して　GOと成りましたが
今回改めて真面目に波形を観測しました。

で確認出来たことを記します。

測定器は
岩通レクロイのデジタルストレージオシロ　DS4354MでBWはフルの500[MHz]です。
LC測定は秋月のDER EE社　DE5000を使用しました。

実機100m長時の線間容量は7000[pF]近く有ったように記憶しております
今回の検証は手持ちケーブルの関係で45[m]長です。又線間容量も小さめで
実測2700[pF]程度です。まず検証回路図です。

【検証回路.png : 24.9KB】


	【989】Re:1-wire温度センサー　DS18B20の件

has - 17/9/26(火) 1:15 -

引用なし

パスワード

～添付ファイル～

・名前	： A1_4r7k_L_0r1m_.jpg
・サイズ	： 90.2KB

～添付ファイル～

・名前	： A2_4r7k_L_0r1m_.jpg
・サイズ	： 88.5KB

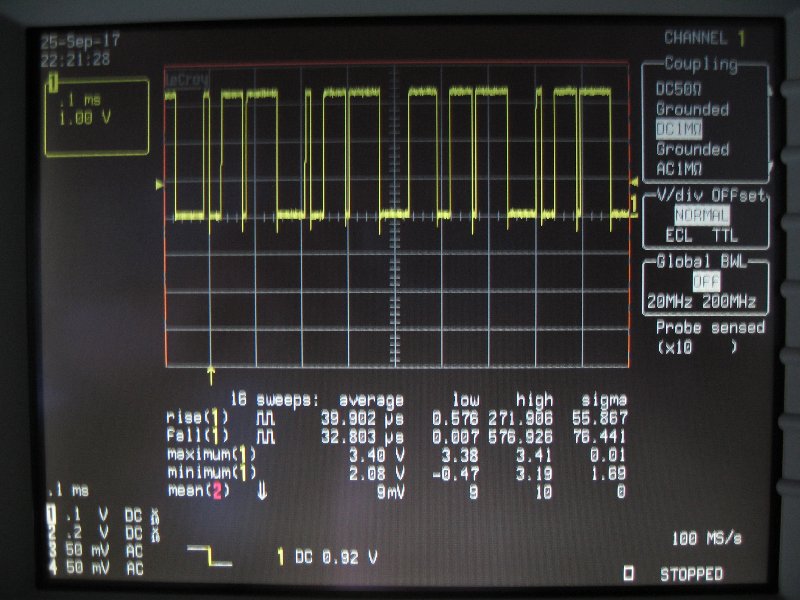

Ａの回路はラズパイのIO端子から10[cm]リード線を出してDS18B20を2ヶ取り付けて
プルアップ抵抗は指定4.7[kΩ]を取り付けた状態です。
DS18B20のDQ～GND間の波形をモニタしております。
H:10[μS/div]&0.1[mS/div]　V:1[V/div]です。
線間容量が無いのでTr.Tfとも理想の矩形波です。
アンダーシュートが気にはなります。

【A1_4r7k_L_0r1m_.jpg : 90.2KB】

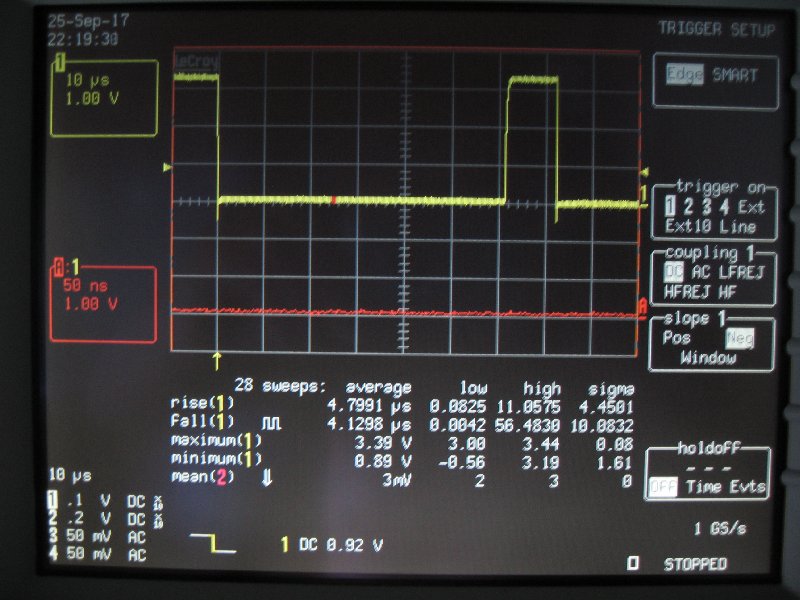

【A2_4r7k_L_0r1m_.jpg : 88.5KB】


	【990】Re:1-wire温度センサー　DS18B20の件

has - 17/9/26(火) 1:32 -

引用なし

パスワード

～添付ファイル～

・名前	： B3_4．7k_L_0．1m側&45m.jpg
・サイズ	： 87.7KB

～添付ファイル～

・名前	： B4_4．7k_L_0．1m側&45m.jpg
・サイズ	： 87.1KB

～添付ファイル～

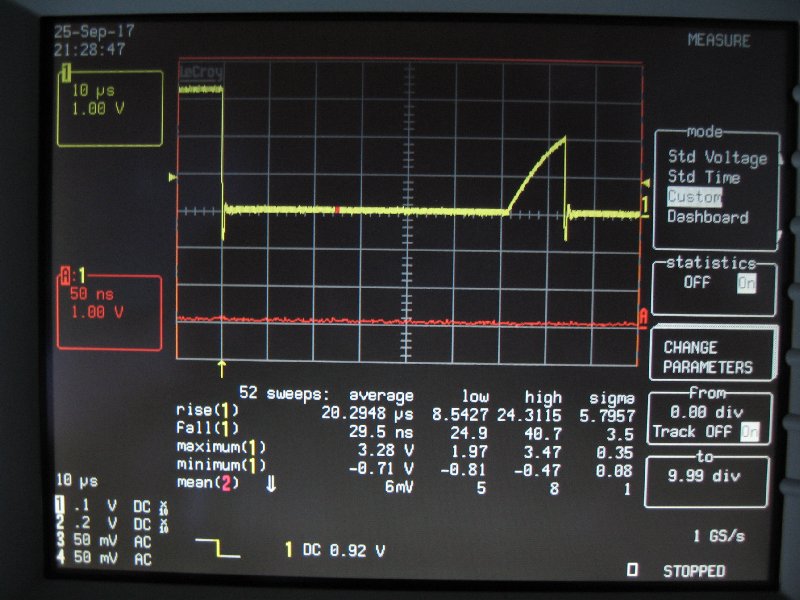

・名前	： B5_4．7k_L_45m側.jpg
・サイズ	： 89.4KB

～添付ファイル～

・名前	： B6_4．7k_L_45m側.jpg
・サイズ	： 95.2KB

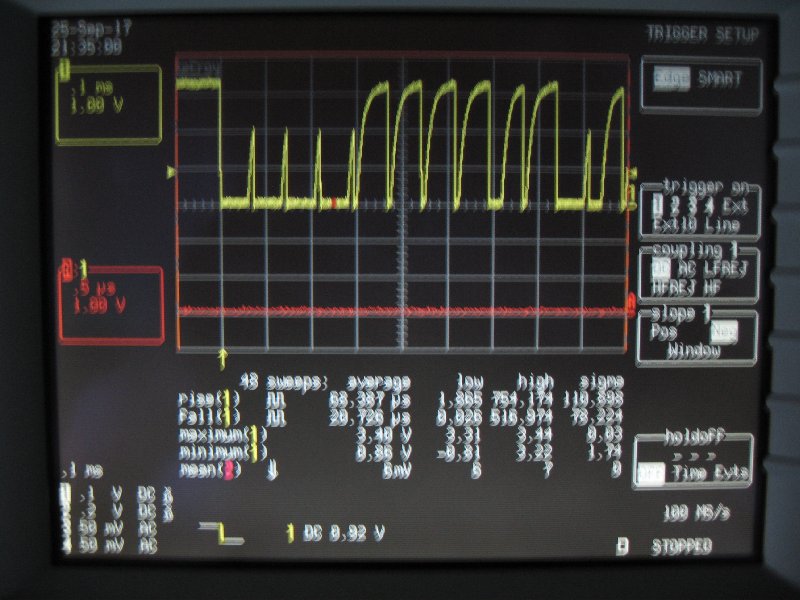

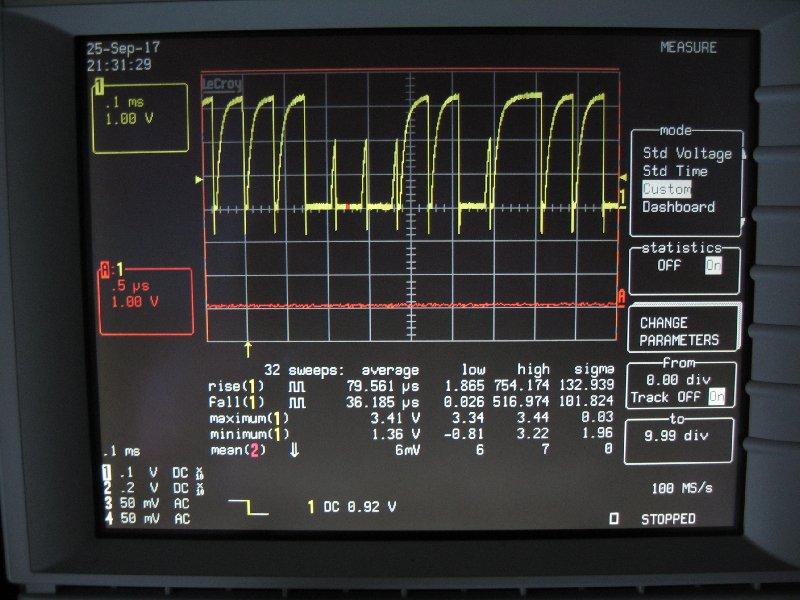

Ｂの回路はラズパイのIO端子から10[cm]リード線を出してDS18B20を１ヶ取り付けて
もう１ヶは45[m]のケーブルで引き出して取り付けて有ります
プルアップ抵抗は指定4.7[kΩ]を取り付けた状態です。
DS18B20のDQ～GND間の波形をモニタしております。
H:10[μS/div]&0.1[mS/div]　V:1[V/div]です。
Ｂ３、Ｂ４はセンサー１側　Ｂ５、Ｂ６は45[m]端のセンサ２の波形です
線間容量が2700[pF]加味されTrはお馴染みのRC充電波形となります
パルス幅が短いと"H"のスレッショルドを超えられない場面が有りそうです。
45[m]先のICのアンダーシュートが厳しいそうです。

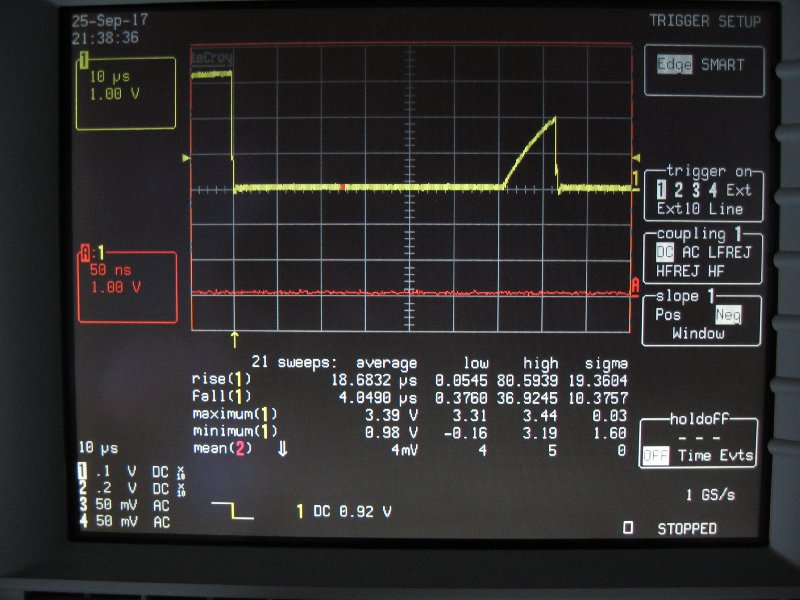

【B3_4．7k_L_0．1m側&45m.jpg : 87.7KB】

【B4_4．7k_L_0．1m側&45m.jpg : 87.1KB】

【B5_4．7k_L_45m側.jpg : 89.4KB】

【B6_4．7k_L_45m側.jpg : 95.2KB】


	【991】Re:1-wire温度センサー　DS18B20の件

has - 17/9/26(火) 1:46 -

引用なし

パスワード

～添付ファイル～

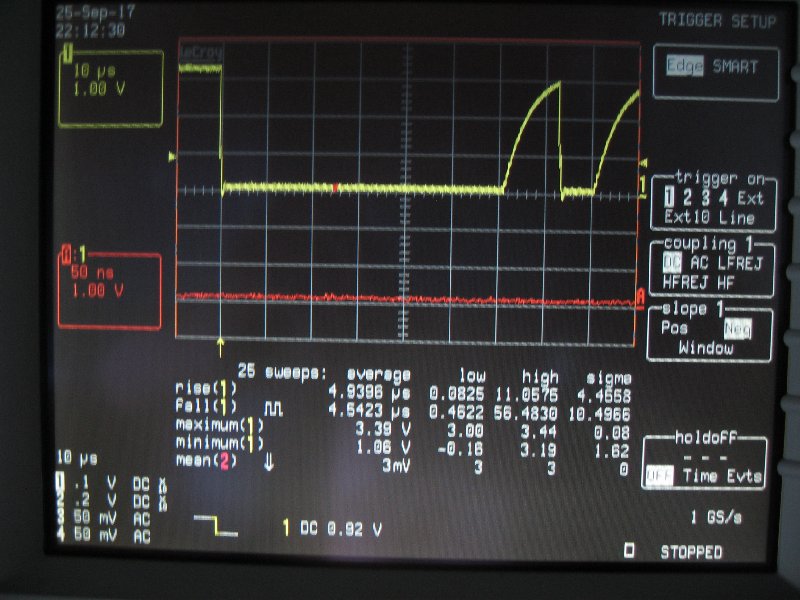

・名前	： C7_4．7k_L_0.1m側&45m2．2k＆0．1uF.jpg
・サイズ	： 88.6KB

～添付ファイル～

・名前	： C8_4．7k_L_0.1m側&45m_2．2k＆0．1uF.jpg
・サイズ	： 88.1KB

～添付ファイル～

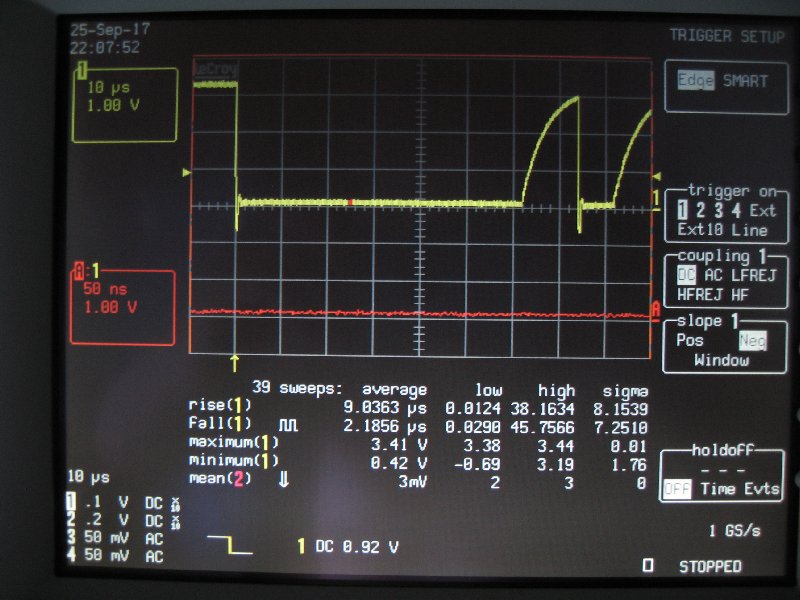

・名前	： C9_4．7k_L_0.1m&45m側2．2k＆0．1uF.jpg
・サイズ	： 88.4KB

～添付ファイル～

・名前	： C10_4．7k_L_0.1m&45m側2．2k＆0．1uF.jpg
・サイズ	： 92.8KB

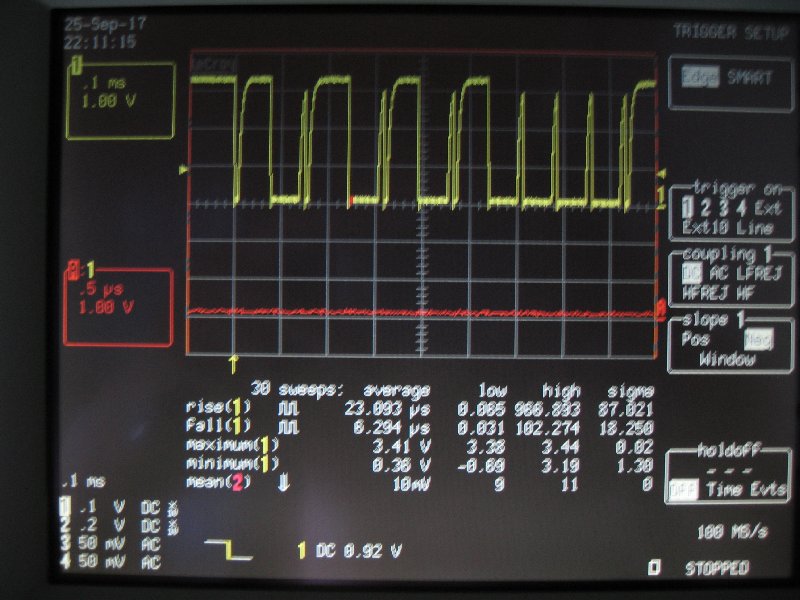

Ｃの回路はＢの回路にカット＆トライでGoとなった定数です。
プルアップ抵抗は指定4.7[kΩ]を取り付けた状態です。
DS18B20のDQ～GND間の波形をモニタしております。
H:10[μS/div]&0.1[mS/div]　V:1[V/div]です。
Ｂ３、Ｂ４はセンサー１側　Ｂ５、Ｂ６は45[m]端のセンサ２の波形です
45[m]先のセンサ２の直近の電源±間に0.1[μF],VDD～DQ間に2.2[kΩ]が
付加されております。
線間容量が2700[pF]加味されTrはお馴染みのRC充電波形となります
プルアップ抵抗追加でパルス幅が短いと"H"のスレッショルドを超えられない場面は解消です。
45[m]先のICのアンダーシュートが厳しいそうです。

【C7_4．7k_L_0.1m側&45m2．2k＆0．1uF.jpg : 88.6KB】

【C8_4．7k_L_0.1m側&45m_2．2k＆0．1uF.jpg : 88.1KB】

【C9_4．7k_L_0.1m&45m側2．2k＆0．1uF.jpg : 88.4KB】

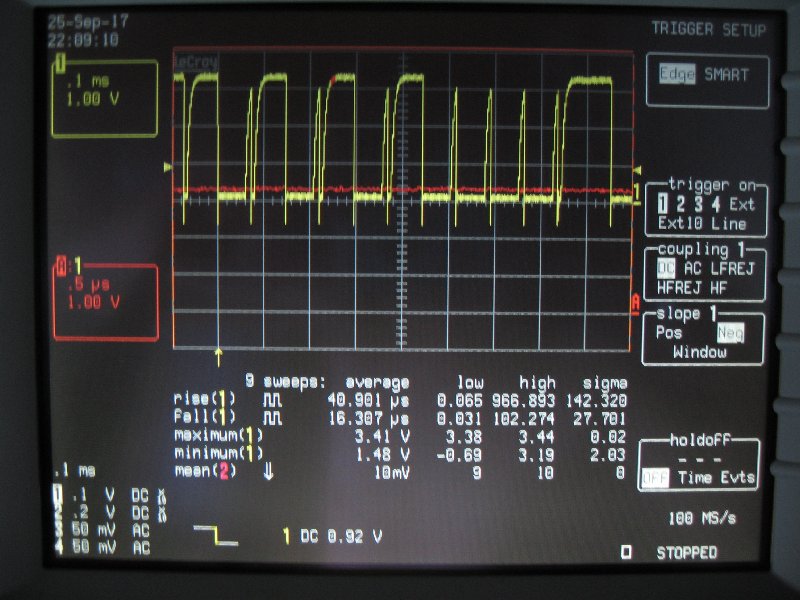

【C10_4．7k_L_0.1m&45m側2．2k＆0．1uF.jpg : 92.8KB】


	【992】Re:1-wire温度センサー　DS18B20の件

has - 17/9/26(火) 1:57 -

引用なし

パスワード

～添付ファイル～

・名前	： D11_4．7k＆2．2k_L_0.1m側&45m.jpg
・サイズ	： 86.4KB

～添付ファイル～

・名前	： D12_4．7k＆2．2k_L_0.1m側&45m.jpg
・サイズ	： 94.5KB

～添付ファイル～

・名前	： D13_4．7k＆2．2k_L_0.1m&45m側.jpg
・サイズ	： 94.2KB

～添付ファイル～

・名前	： D14_4．7k＆2．2k_L_0.1m&45m側.jpg
・サイズ	： 88.6KB

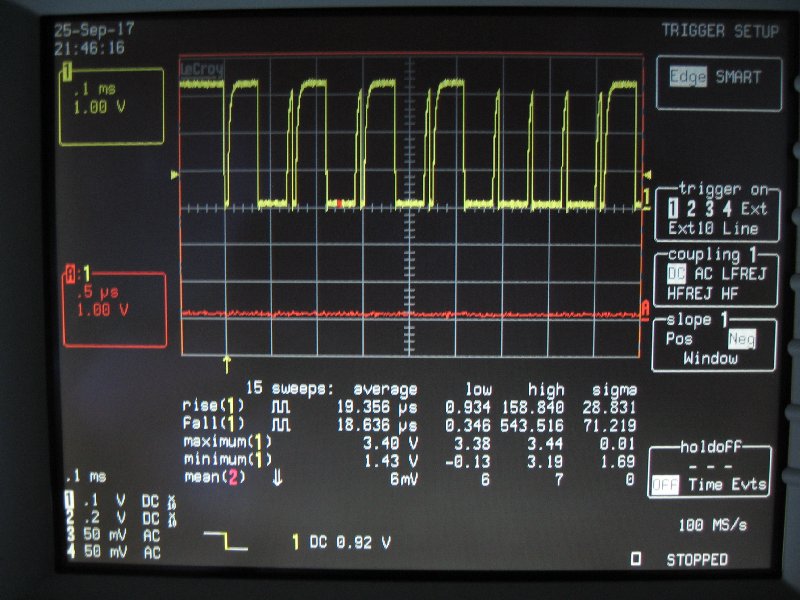

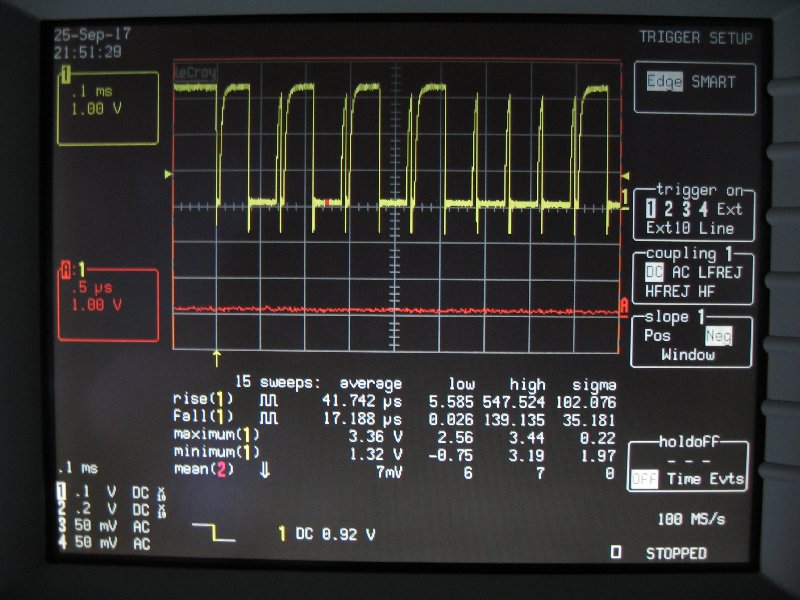

Ｄの回路はＢの回路のプルアップ抵抗のみ強化した場合です。
DS18B20のDQ～GND間の波形をモニタしております。
H:10[μS/div]&0.1[mS/div]　V:1[V/div]です。
D11、D12はセンサー１側　D13、D14は45[m]端のセンサ２の波形です
ラズパイ近傍のプルアップ抵抗4.7[kΩ]にパラに2.2[kΩ]を付加した場合です。
線間容量が2700[pF]加味されTrはお馴染みのRC充電波形となります
プルアップ抵抗追加でパルス幅が短いと"H"のスレッショルドを超えられない場面は解消です。
45[m]先のICのアンダーシュートが厳しいそうです。
波形を見る限りラズパイ側のプルアップ抵抗を小さくするだけでもよさそうな気もします～。

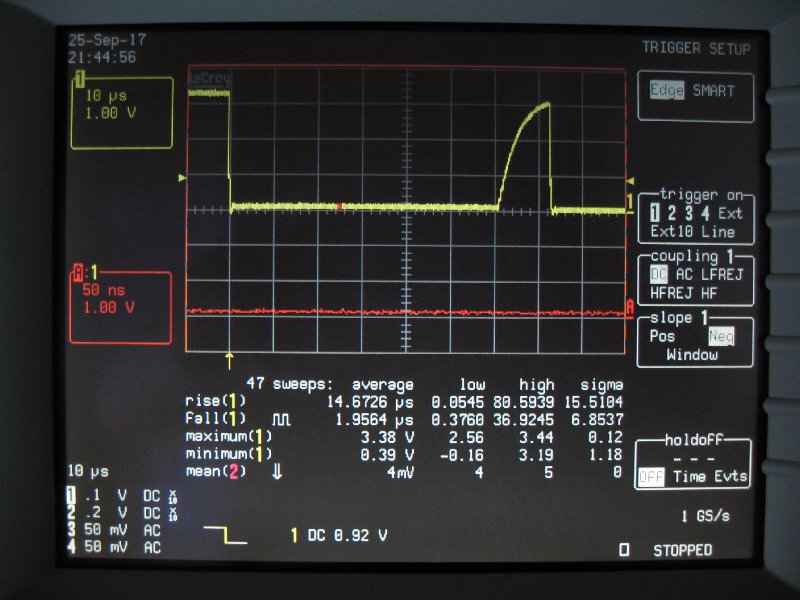

【D11_4．7k＆2．2k_L_0.1m側&45m.jpg : 86.4KB】

【D12_4．7k＆2．2k_L_0.1m側&45m.jpg : 94.5KB】

【D13_4．7k＆2．2k_L_0.1m&45m側.jpg : 94.2KB】

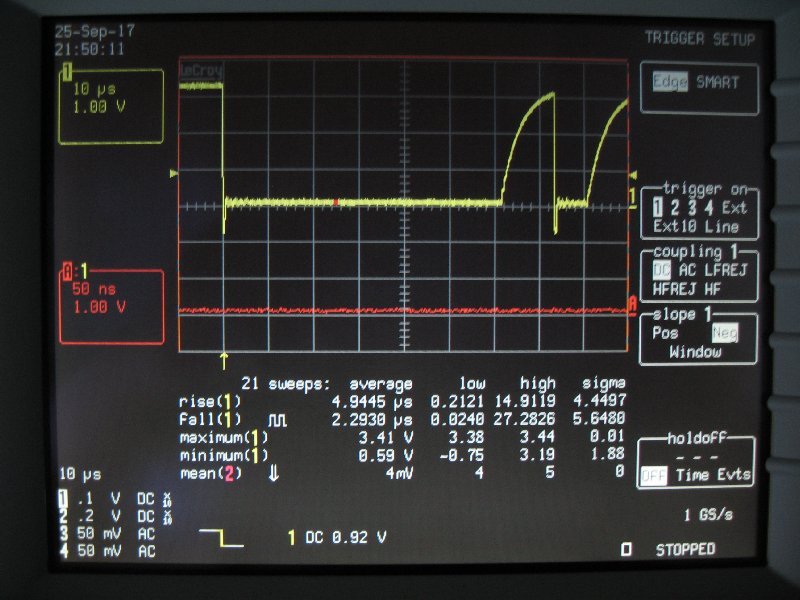

【D14_4．7k＆2．2k_L_0.1m&45m側.jpg : 88.6KB】

・ツリー全体表示

■▲▼


	【987】FY-920の修理

JJ1QYX - 17/9/12(火) 10:55 -

引用なし

パスワード

～添付ファイル～

・名前	： 920.jpg
・サイズ	： 61.7KB

大阪の友人から不動のＦＴ－９２０をもらいました。
電源周りを修理して電源は入るようになりました。
ファイナルがＮＧなので交換、ＩＦも調整して、使えるようになりました。
上段のＦＴ－８４７と比べると大ききですね。
おかげで無線機まわりの見栄えが良くなりました。

【920.jpg : 61.7KB】

・ツリー全体表示

■▲▼


	【980】Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/22(火) 19:12 -

引用なし

パスワード

～添付ファイル～

・名前	： dcアダプタ検証用簡易回路図.jpg
・サイズ	： 100.1KB

～添付ファイル～

・名前	： Vout20V→138V設定後Voutが間欠する件.txt
・サイズ	： 3.6KB

斉藤さん
定数確定しましたので簡易回路図参照下さい。

【dcアダプタ検証用簡易回路図.jpg : 100.1KB】


	【981】Re:Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/22(火) 20:50 -

引用なし

パスワード

～添付ファイル～

・名前	： 01.jpg
・サイズ	： 108.1KB

～添付ファイル～

・名前	： 02.jpg
・サイズ	： 50.6KB

～添付ファイル～

・名前	： 03.jpg
・サイズ	： 56.7KB

～添付ファイル～

・名前	： 04.jpg
・サイズ	： 100.6KB

～添付ファイル～

・名前	： 05.jpg
・サイズ	： 113.7KB

～添付ファイル～

・名前	： 06.jpg
・サイズ	： 92.1KB


	【982】Re:Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/22(火) 21:12 -

引用なし

パスワード

～添付ファイル～

・名前	： 06a.jpg
・サイズ	： 98.4KB

～添付ファイル～

・名前	： 07.jpg
・サイズ	： 46.2KB

～添付ファイル～

・名前	： 08.jpg
・サイズ	： 57.7KB

～添付ファイル～

・名前	： 08a.jpg
・サイズ	： 55.1KB

～添付ファイル～

・名前	： 10.jpg
・サイズ	： 97.5KB

～添付ファイル～

・名前	： 11.jpg
・サイズ	： 85.2KB


	【983】Re:Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/22(火) 21:14 -

引用なし

パスワード

～添付ファイル～

・名前	： 13.jpg
・サイズ	： 96.8KB

～添付ファイル～

・名前	： 14.jpg
・サイズ	： 101.6KB

各部波形3

【13.jpg : 96.8KB】

【14.jpg : 101.6KB】


	【984】Re:Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/22(火) 21:46 -


	引用なし

	パスワード

斉藤san
書き忘れましたが
フォワード整流に改造した場合、入力電圧は100[V]専用となります。

200[V]入れると　Vccが26[V]位になりますので多分潰れる部品が出るかも
しれません。200Vで使うには再評価が必要となります。

HAS


	【985】Re:Vout20V→13.8V設定後Voutが間欠する件

JF1DHM／斉藤 - 17/8/24(木) 0:50 -


	引用なし

	パスワード

▼hasさん：
>斉藤さん
>定数確定しましたので簡易回路図参照下さい。

あらら、わざわざ回路図まで起こして頂き
恐縮ですけど、、よーく解りました。

オリジナル
Voutに並列の抵抗は無かったけど
1.5K入れて、ＺＤ変更
基板のコーナーに少しワット数の大きいチップ抵抗があったけど
並列に１個追加し
コイルの改造をしていただいたんですね。

ありがとうございました。
m(_ _)m　　m(_ _)m


	【986】Re:Vout20V→13.8V設定後Voutが間欠する件

has - 17/8/24(木) 7:46 -


	引用なし

	パスワード

斉藤san

>オリジナル
>Voutに並列の抵抗は無かったけど
>1.5K入れて、ＺＤ変更
>基板のコーナーに少しワット数の大きいチップ抵抗があったけど
>並列に１個追加し

ダミー抵抗専用のパターンは有りませんでしたので
適当にレジストの被ってない出力±間につけました。
最初ダミー抵抗かなと思った抵抗は整流ダイオードのCRスナバ
でした。
多分オリジナルでは個別に抵抗で消費させるのでは無く
二次側の
ICとか受動部品に消費させてダミー抵抗を不要にしているのかと
推察されます。

★今回はダミー抵抗必須です。★

パターンとか選択された部品とかトランス構造とかノイズ対策
とか観る限り　非常に洗練されたベテラン設計者による
作品と拝見致しました。

has

・ツリー全体表示

■▲▼


	【979】最近読んだ本／図書館回り

HAS - 17/7/28(金) 10:30 -


	引用なし

	パスワード

「誰が音楽をタダにした？　巨大産業をぶっ潰した男」

http://www.hayakawa-online.co.jp/shopdetail/000000013326/

図書館から借りて読みました。
　ｍｐ３ネタ　面白いです。
お時間があれば　お薦めです。

川崎市　東京の区立図書館　予約待ちで大変ですが
https://www.library.city.kawasaki.jp/
何故か世田谷区の図書館は予約待ち無しですよ。
https://libweb.city.setagaya.tokyo.jp/index.shtml
都立図書館の総合検索は
http://ufinity51.jp.fujitsu.com/cass/usrshd.do?tenantId=metro&login=off

・ツリー全体表示

■▲▼


	【978】横浜青葉430

JJ１QYX - 17/7/13(木) 14:45 -

引用なし

パスワード

～添付ファイル～

・名前	： id51(2).jpg
・サイズ	： 50.1KB

横浜青葉430のレピーター移設され青葉区の西側のアクセスが改善されました。
まだ山かけのみでの運用ですが、７月末には完全復活にようです。
我が家からも室内から常にＭ５でアクセス可能です。

【id51(2).jpg : 50.1KB】

・ツリー全体表示

■▲


	【977】免許状到着

JJ１QYX - 17/7/1(土) 14:09 -

引用なし

パスワード

～添付ファイル～

・名前	： man.jpg
・サイズ	： 75.8KB

電子申請で申請した免許状が到着しました。納付から到着まで１２日でした。
ＭＡＣのＯＳはNGとホームページに書いてありましたが、MacBook AIRで
申請しましたが、大丈夫でした。

【man.jpg : 75.8KB】

・ツリー全体表示


	新規投稿 ┃ツリー表示 ┃スレッド表示 ┃一覧表示 ┃番号順表示 ┃検索 ┃設定 ┃過去ログ ┃井戸端

5 / 8 ﾍﾟｰｼﾞ

←次へ　｜　前へ→

ページ：

┃

記事番号：

(SS)C-BOARD v3.5.4 is Free.

＜＜　使用時のポイント　＞＞
　・ツリー表示の左端「▼」をクリックで、スレッドが全て見られます。
　・返信する場合は、該当のメッセージを開き、その中の「返信」アイコンをクリック。
　・削除パスワードは利用者側が必ず設定してください。
　　（自身で書き込んだメッセージを削除可能にするため）
　・ツリー表示、スレッド表示、一覧表示、番号順の表示は各自お好みでお使いください。
　　（「設定」にて変更されて構いません）
　・検索は過去のメッセージをキーワードで探すときに役立ちます
　・画像ファイルなどは極力サイズを小さくして、他の方が開きやすいようにご配慮願います。
