【1075】緊急事態宣言中の開催有無...[9] / 【1079】初めての朝墓ミーテング参...[0] / 【1073】スペアナお貸しします[0] / 【1072】井戸端７掲示板　ＵＲＬの...[0] / 【1069】真夏の怪？　電灯がチーカ...[2] / 【1067】2020年の緑ヶ丘霊園のお墓[1] / 【1057】ALINCO DM-330MV 入力FUS...[9] / 【1054】KENWOOD TM255S故障　IC ...[2] / 【1053】古い雑誌[0] / 【1048】IC706の144MHz帯の感度不...[3] /

■▼


	【1075】緊急事態宣言中の開催有無アナウンス

JF1DHM - 21/1/17(日) 3:17 -


	引用なし

	パスワード

このスレッド下へ

日付と開催有無を書き込みますので

参考にされてください。


	【1076】1月17日　なし

JF1DHM - 21/1/17(日) 3:18 -


	引用なし

	パスワード

開催なし。

個別に連絡を取り合って集まるのは自由で～す


	【1077】1月24日　なし

JF1DHM - 21/1/23(土) 16:59 -


	引用なし

	パスワード

天気予報も最悪なので開催なし。

個別に連絡を取り合って集まるのは自由で～す


	【1078】1月31日　あり

JF1DHM - 21/1/30(土) 17:53 -


	引用なし

	パスワード

1月31日は雨天時を除き

いつもの時間で開催の予定です。


	【1080】2月7日　あり

JF1DHM - 21/2/6(土) 21:51 -


	引用なし

	パスワード

雨天以外は開催。

天気予報も暖かそうなので
よろしくお願いします。

DHM


	【1081】2月14日　あります

JF1DHM - 21/2/14(日) 9:39 -


	引用なし

	パスワード

2月14日　くもり　　開催いたします


	【1082】2月28日　あり

JF1DHM - 21/2/27(土) 8:06 -


	引用なし

	パスワード

雨天以外は　開催の予定です。

そろそろ、緊急事態宣言が解禁になるので
今まで通り毎週開催の予定です。
２／２１は開催。４名？参加でした。


	【1083】３月７日　終了

has - 21/3/7(日) 11:08 -


	引用なし

	パスワード

２名(OBCさんと私)参加
本日も消防巡回有り。
https://www.city.kawasaki.jp/templates/press/530/0000126854.html


	【1084】3月14日　雨天でなければDHM参加予定

JF1DHM - 21/3/12(金) 5:25 -


	引用なし

	パスワード

雨天でなければ伊東氏向けの荷物持参で参加の予定。

前回はHASさんOBCさん　お疲れさまでした！！


	【1085】緊急事態中の開催アナウンス。。終了

JF1DHM - 21/3/20(土) 22:19 -


	引用なし

	パスワード

緊急事態宣言も解除の方向になりましたので
ここでの開催　有／無アナウンスも終了とします。

今まで通り、日曜日の午前中。自由な集会へ戻ります。

・ツリー全体表示

■▲▼


	【1079】初めての朝墓ミーテング参加

JA9ATY

- 21/1/31(日) 12:22 -


	引用なし

	パスワード

JKADXさん、JH1DHMさん、JA1XBYさん,JF1VHXさん,JRIBOPさん、参加の皆様
こんにちは、JA9ATY/です。
本日は天候もよくて外でのミーテング日和でした。初めて朝墓ミーテングに
参加させて頂きました。皆様、大変有り難うございました。

ADXさん、自宅近くにお迎えまでして頂き有り難うございました。
DHMさん、BATT手配有り難うございます。後で試してみたいと思います。
VHXさんからバリコンも頂けて感謝致します。ＭＬＡ用に最適です。
XBYさん、7MHzホイップの提供も有り難うございます。
皆様にご支援頂いて、楽しいミーテングでした。実験が進みそうです。
皆様のアンテナやSDRのデモも、とても興味深く面白かったです。
お礼までです。

JA9ATY/1

・ツリー全体表示

■▲▼


	【1073】スペアナお貸しします

JF1VHX - 20/10/22(木) 16:57 -

引用なし

パスワード

～添付ファイル～

・名前	： DSCN1541.jpg
・サイズ	： 87.5KB

皆様
お墓の集まりがあるお陰で、故障したスペアナが復活しました（MANY TNX to JR1KRS）。
必要とされる方にはお貸しします。
ただしデカくて重いです。腰痛持ちの方はご注意ください（hi）。
2000年頃製造のAdvantestのR3273です。
取説のコピーもお貸しします。
アッテネーターはご用意ください。
JF1VHX、江田孝臣。

【DSCN1541.jpg : 87.5KB】

・ツリー全体表示

■▲▼


	【1072】井戸端７掲示板　ＵＲＬのご案内

JF1DHM - 20/9/27(日) 18:02 -


	引用なし

	パスワード

毎朝７時、７Mhzにて「井戸端」会議をやってます。
そこの専用掲示板は以下のURLになります。

http://ohohaka.s58.xrea.com/bbs/c-board.cgi?id=7140

メニューバーにショートカットを埋め込んでおきます。

・ツリー全体表示

■▲▼


	【1069】真夏の怪？　電灯がチーカチーカ

has - 20/9/13(日) 18:16 -

引用なし

パスワード

～添付ファイル～

・名前	： 001_天井パネルはがす.JPG
・サイズ	： 38.4KB

～添付ファイル～

・名前	： 002_ジョイントボックス配線焼損.JPG
・サイズ	： 19.2KB

～添付ファイル～

・名前	： 003_ジョイントボックス配線焼損.jpg
・サイズ	： 37.0KB

～添付ファイル～

・名前	： 004_ジョイントボックスカバー焼損1.JPG
・サイズ	： 70.2KB

～添付ファイル～

・名前	： 005_ジョイントボックスカバー焼損2.JPG
・サイズ	： 25.8KB

～添付ファイル～

・名前	： 006_ジョイントボックスカバー焼損3.JPG
・サイズ	： 75.5KB

＊＊＊＊現象＊＊＊

一月ほど前にパソコンのAC/DCアダプタをコンセントに繋いだら瞬停が起きて電話の時計やデジタル時計がリセットされたことが有りました。
その現象はそれで終わり以降何も無かったのですが先日電気掃除機をコンセントに繋いだら瞬間　電灯がチカチカして以後不点灯でコンセントの100[V]も来ていません。
１部屋だけの現象で他の部屋は正常です。
安全ブレーカは全て正常で出力側は100V]出ています。

＊＊＊＊ペーパー第２種電気工事士　奮戦＊＊＊

１．１部屋の電灯　コンセント　電圧が来ていない　
２．安全ブレーカをチェックすると真ん中のブレーカを通して１部屋内の電灯と
　　コンセントに供給されていると想定される
３．意を決して天井パネル１枚取り外して１階の天井裏覗き込む
４．ラッキー　覗き込んだ直近の壁の取り付けられている　ジョイントボックスの
　　電線が焦げている　それのカバーが溶けて脱落している

【001_天井パネルはがす.JPG : 38.4KB】

【002_ジョイントボックス配線焼損.JPG : 19.2KB】

【003_ジョイントボックス配線焼損.jpg : 37.0KB】

【004_ジョイントボックスカバー焼損1.JPG : 70.2KB】

【005_ジョイントボックスカバー焼損2.JPG : 25.8KB】

【006_ジョイントボックスカバー焼損3.JPG : 75.5KB】


	【1070】２真夏の怪？　電灯がチーカチーカ

has - 20/9/13(日) 19:47 -

引用なし

パスワード

～添付ファイル～

・名前	： 011_黒線リングスリーブ部焼損5.JPG
・サイズ	： 87.2KB

～添付ファイル～

・名前	： 012_白線リングスリーブ部.JPG
・サイズ	： 71.2KB

～添付ファイル～

・名前	： 015_白線リングスリーブ部テープ剥がし途中3.JPG
・サイズ	： 90.1KB

～添付ファイル～

・名前	： 016_白線リングスリーブ部拡大(径不適合)1.JPG
・サイズ	： 72.3KB

～添付ファイル～

・名前	： 018_白線リングスリーブ部拡大(径不適合)3.JPG
・サイズ	： 93.0KB

～添付ファイル～

・名前	： 020_ジョイントボックスカバー追加＿焼損修復.jpg
・サイズ	： 35.3KB

＊＊＊＊ジョイントボックス焼損検証＊＊＊＊

１．本工事は５０数年前のものであり　５０年以上通電している　不具合現象は最近で　　ある。（５０年以上頑２．張っているが　炭化が起きた時期は不明）
２．ジョイントはVVF1.6 or 2.0 ２本なのでリングスリーブ「小」を使用し　圧着工具のダイスは
　　○（１．６ｘ２）　or　小（２．０ｘ２）を選択が正規と思われる。
３．焼損したリングスリーブ部分と比較用リングスリーブ「小」の加工部を比較すると
　　リングスリーブのサイズが大きすぎるように見える(サイズ誤使用？）
４．緑青が成長していて成長した分だけ真の電線の径は目視でも細くなっている。

＊＊＊＊総括＊＊＊

経時変化として緑青の発生が普通のことならば電線の圧着部の寿命は５０年程度なのか？
或いは圧着パーツ工具不適合によることが主原因で緑青の成長が加速したのか？
因果関係ご存じの方にご教授願いたい
取りあえずユーチューブ参考にして修復致しました。

【011_黒線リングスリーブ部焼損5.JPG : 87.2KB】

【012_白線リングスリーブ部.JPG : 71.2KB】

【015_白線リングスリーブ部テープ剥がし途中3.JPG : 90.1KB】

【016_白線リングスリーブ部拡大(径不適合)1.JPG : 72.3KB】

【018_白線リングスリーブ部拡大(径不適合)3.JPG : 93.0KB】

【020_ジョイントボックスカバー追加＿焼損修復.jpg : 35.3KB】


	【1071】今後の劣化に備えて

has - 20/9/27(日) 8:46 -

引用なし

パスワード

～添付ファイル～

・名前	：コンセント等価直列抵抗値.png
・サイズ	： 50.5KB

各部コンセントの等価直列抵抗をチェツクしました。
この測定を数ヶ月単位で実施すれば多分不慮の事故に備えられるかと。。。
負荷はパナソニックのヘアドライヤ　500[W]/1000[W]の切り替えスイッチ付きです。
測定はFLUK　８７Ｖ　true rms　表示です。
負荷電流は実測していません。おおよそ5/10[A]として計算してます。

【コンセント等価直列抵抗値.png : 50.5KB】

・ツリー全体表示

■▲▼


	【1067】2020年の緑ヶ丘霊園のお墓

has - 20/3/26(木) 19:53 -

引用なし

パスワード

～添付ファイル～

・名前	： 20200326久地側看板.jpg
・サイズ	： 162.6KB

～添付ファイル～

・名前	： 20200326久地側入り口１.jpg
・サイズ	： 300.4KB

～添付ファイル～

・名前	： 20200326津田山駅近く1.jpg
・サイズ	： 224.4KB

～添付ファイル～

・名前	： 20200326噴水近くの売店.jpg
・サイズ	： 129.5KB

今日は天気が良いので歩いてみました。
古木は相当数伐採され新しい若木が植えられて花が咲いております
津田山駅側から噴水近くまでの木は深く刈り入れされて花も無く痛々しいです。
今年限りで有って欲しい看板も立っています。
尾根線から久地駅方面の踏切までは従来通りでした。

【20200326久地側看板.jpg : 162.6KB】

【20200326久地側入り口１.jpg : 300.4KB】

【20200326津田山駅近く1.jpg : 224.4KB】

【20200326噴水近くの売店.jpg : 129.5KB】


	【1068】Re:2020年の緑ヶ丘霊園のお墓

has - 20/3/26(木) 20:07 -

引用なし

パスワード

～添付ファイル～

・名前	： 20200326桜古木伐採.jpg
・サイズ	： 238.9KB

～添付ファイル～

・名前	： 20200326噴水近くからから尾根線.jpg
・サイズ	： 293.1KB

～添付ファイル～

・名前	： 20200326津田山駅側売店.jpg
・サイズ	： 201.0KB

いやはや　タイトルを間違えました
「2020年の緑ヶ丘霊園の桜」でした。

【20200326桜古木伐採.jpg : 238.9KB】

【20200326噴水近くからから尾根線.jpg : 293.1KB】

【20200326津田山駅側売店.jpg : 201.0KB】

・ツリー全体表示

■▲▼


	【1057】ALINCO DM-330MV 入力FUSE断の原因と修理

has - 20/2/3(月) 21:25 -

引用なし

パスワード

～添付ファイル～

・名前	： 1DM330MV実装面.JPG
・サイズ	： 151.0KB

～添付ファイル～

・名前	： 2DM330MV半田面.JPG
・サイズ	： 104.5KB

～添付ファイル～

・名前	： 3diodeマージン.JPG
・サイズ	： 77.3KB

～添付ファイル～

・名前	： 4diode代品換装.JPG
・サイズ	： 86.7KB

～添付ファイル～

・名前	： 5TH4取り付け変更.JPG
・サイズ	： 125.1KB

～添付ファイル～

・名前	： 6最終動作確認.JPG
・サイズ	： 85.6KB

現象
入力fuse断
原因
一次側整流用ブリッジ・ダイオード(DS1)の１辺がshort
対策
☆ブリッジ・ダイオード交換
☆fuse10[A]品実装(8[A]品の手持ちがなかったので。。。。)
但しKBU8Gの代品として新電元D10XB60Hをリードフォーミングして取り付ける
☆TH4は元位置に取り付けられなかったので写真位置に接着取り付けました。
不適合原因の考察
ダイオード破壊原因は電流破壊　電圧破壊　熱破壊の何れか　或いはダイオード内部アッセンブリーの不備等が考えられる。今回は受信モードで稼動状態に於ける低負荷条件でのブリッジの１辺のショートで有るからVrmオーバーと思われる
Ioave8[A]Vrm400[V]定格品であるのでマージン率を考慮しても適正な使用と判断できる。経験的なフィールド故障率から考慮するならばこのダイオードの源流のGI,GS系を使用する場合は600[V]耐圧を使用するのがコモンセンスとなります。
一般的にこれを不良解析に出しても「外来サージによる破壊」という報告書になると思われます。又本電源入力部にはラインサージに対する保護が考慮されていないので
サージアブソーバを実装するかサージアブソーバ付きのコンセントからAC供給を供給
するのが気休めではありますが良いかも。

交換後の動作確認
・FanはTH3をドライヤーで暖めて回転を確認　静かな回転で宜しいかと。
・10[A]抵抗負荷で確認ok

【1DM330MV実装面.JPG : 151.0KB】

【2DM330MV半田面.JPG : 104.5KB】

【3diodeマージン.JPG : 77.3KB】

【4diode代品換装.JPG : 86.7KB】

【5TH4取り付け変更.JPG : 125.1KB】

【6最終動作確認.JPG : 85.6KB】


	【1058】A/Dコンバーター

VHX - 20/2/4(火) 6:51 -


	引用なし

	パスワード

has-san
4月からマイコンの勉強しようと思います。他家へ嫁ぐというお手元のA/Dコンバーター若干数お分け下さい。再来週で結構です。
VHX


	【1059】Re:A/Dコンバーター

has - 20/2/4(火) 7:53 -


	引用なし

	パスワード

ADS1210U　　　　18-pin SOP　　　　18ヶ
ADS1212U　　　　18-pin SOP　　　　20
ADS7807P　　　　28-DIP　　　　　　　　9
ADS1271PW　　　　16-TSSOP　　　　7
ADS1110　　　　　　　　SOT23-6　　　　　　　　1
ADS1240E　　　　24-SSOP　　　　　　　　3
MC3410CL　　　　14-Pin DIP　　　　20

DIP以外は面実装品
汎用品は秋月の方が良いです～


	【1060】Re:A/Dコンバーター

JF1VHX - 20/2/12(水) 5:50 -


	引用なし

	パスワード

▼hasさん：
わざわざリストをお作り頂き恐縮です。
2品種のDIP版をそれぞれ数個お分け下さい。
>ADS7807P　　　　28-DIP
>MC3410CL　　　　14-Pin DIP
今度の朝墓に参加します。よろしくお願いします。
VHX


	【1061】Re:A/Dコンバーター

has - 20/2/13(木) 18:29 -


	引用なし

	パスワード

惜しい
つい先日全部処分致しました
使用予定のない
MCP3424Tなら２ヶ有ります
SMDからの変換基板もあります
こちらのADCのほうが今風
秋月にデータシートあります
I^2C通信で４チャンネル内蔵です
http://akizukidenshi.com/catalog/g/gI-11989/


	【1062】Re:A/Dコンバーター

JF1VHX - 20/2/16(日) 10:36 -


	引用なし

	パスワード

hasさん
その面実装のコンバーター、ぜひお譲りください。
来週23日、雨天中止でなければお墓に行きます。
VHX


	【1063】Re:A/Dコンバーター

has - 20/2/16(日) 20:56 -


	引用なし

	パスワード

▼JF1VHXさん：
>hasさん
>その面実装のコンバーター、ぜひお譲りください。
>来週23日、雨天中止でなければお墓に行きます。
>VHX

了解いたしました　当日都合悪い時は此処に書き込みます

私は３年前に　wabitさんという会社のフリーソフトでラズベリーパイで
色々遊びました
https://www.arsprout.net/arsprout/uecs-pi/uecs-pi-basic/
取りあえずuecs-pi-basicのマニュアルを読んで頂くと
ADCの応用が楽しめます

HAS


	【1064】Re:A/Dコンバーター

JF1VHX - 20/2/24(月) 8:46 -


	引用なし

	パスワード

hasさん
昨日はA/DCをありがとございました。フリーソフトのサイトの紹介にも感謝します。使えるように勉強します。1/8Wの抵抗、他にもらい手がなければ、ご譲渡ください。厚かましながら・・・。
VHX


	【1065】Re:A/Dコンバーター

has - 20/2/26(水) 17:47 -


	引用なし

	パスワード

▼JF1VHXさん：
>hasさん
>昨日はA/DCをありがとございました。フリーソフトのサイトの紹介にも感謝します。使えるように勉強します。1/8Wの抵抗、他にもらい手がなければ、ご譲渡ください。厚かましながら・・・。
>VHX
☆wabitさんソフトはもともとはビニールハウスの温度　湿度　雨　照度　二酸化炭素濃度　風向　風速とかの色々なセンサーを接続できて　さらに　それらのレベルを組み合わせて外部へリレー等の接点出力が１０チャンネル以上出せます　
ですから使い方を覚えると　ハウス以外でも応用が簡単に出来ますので使い方覚えると色々楽しむことが出来ます　

☆3/1は不参加です。

☆http://akizukidenshi.com/catalog/e/erd16s_dT
の全種６５種くらい有ります。　次回全部もって行きますので　各種20本max程度で抜いて下さい。お墓でお店広げるのは大変と思いますので　お持帰り頂いて作業されて下さいませ。私は１００円ショップの名刺ホルダーとナイロン袋に入れて整理してます。
has


	【1066】Re:A/Dコンバーター

JF1VHX - 20/2/28(金) 9:50 -


	引用なし

	パスワード

▼hasさん：
>☆3/1は不参加です。
了解しました。3/8のお墓に行きます。65種もあるようで、楽しみです。ではまた。
VHX

・ツリー全体表示

■▲▼


	【1054】KENWOOD TM255S故障　IC TC9174Fの不良

has - 20/1/18(土) 7:41 -


	引用なし

	パスワード

症状
　　1.CW.SSB mode切り替わるが送受不動　FM送受可
　　2.スケルチ不動
原因
　　基板シルクIC7 TC9174F
　　3線シリアル信号を変換して10chのオープンドレインを
　　on/offする機能を持つICらしい
　　入力は有るものの10chの出力に変化(on/off)が無い
対策
　　1.ネットで探すもディスコンで流通無し
　　2.メーカーサービスに問い合わせるも在庫無し
　　3.故に修理不能。。。。。勿体無い
このICお持ちのかた　おられましたら　分けて下さいな
或いはこのICが載っているジャンク無線機とか基板　分けて下さいな


	【1055】Re:KENWOOD TM255S故障　IC TC9174Fの不良

has - 20/1/25(土) 10:37 -

引用なし

パスワード

～添付ファイル～

・名前	： 01TC9174.jpg
・サイズ	： 187.5KB

～添付ファイル～

・名前	： 02TC9174.jpg
・サイズ	： 96.4KB

～添付ファイル～

・名前	： 03TC9174.jpg
・サイズ	： 105.6KB

～添付ファイル～

・名前	： 04TC9174.jpg
・サイズ	： 143.7KB

～添付ファイル～

・名前	： 05TC9174.jpg
・サイズ	： 134.8KB

知人から国内通販店在庫情報を頂きました。

海外調達　あるいは国内での旧部品調達業者に依頼すると
とても高い見積もりとなりますが

教えて頂いた通販店は良心的な価格設定となっておりました。
買い占められると辛いのでURLは記載いたしません。
お墓アイボール時に必要であれば開示致します。

面実装タイプでは無くてDIP品ですが取り付けスペースは充分にあります。
以下載せ替え作業写真です。
接続ワイヤーは２種UEW　０．１６φを使用しました。０．２φですと少し柔軟性に欠けて作業性が不安です。
交換後諸症状はでなくなり完動品復活致しました。

【01TC9174.jpg : 187.5KB】

【02TC9174.jpg : 96.4KB】

【03TC9174.jpg : 105.6KB】

【04TC9174.jpg : 143.7KB】

【05TC9174.jpg : 134.8KB】


	【1056】IC　TC9174P

has - 20/1/26(日) 17:44 -


	引用なし

	パスワード

お店はこちら
http://www.e-ele.net/parts_IC_list.html
残１３ヶ

・ツリー全体表示

■▲▼


	【1053】古い雑誌

JR1OBC - 19/8/25(日) 13:28 -

引用なし

パスワード

～添付ファイル～

・名前	：ラジオ技術.jpg
・サイズ	： 168.3KB

～添付ファイル～

・名前	：昭和２４年.jpg
・サイズ	： 206.7KB

～添付ファイル～

・名前	：昭和２５年.jpg
・サイズ	： 210.9KB

～添付ファイル～

・名前	：昭和２６年.jpg
・サイズ	： 214.3KB

訳あって、ラジオ技術と云う雑誌の古い号が手元に来ています。昭和24年から昭和26年にかけての3年分36冊です。来週行われるハムフェアで販売することになりました。売れ残ったら、神保町に持って行くことになりそうです。

【ラジオ技術.jpg : 168.3KB】

【昭和２４年.jpg : 206.7KB】

【昭和２５年.jpg : 210.9KB】

【昭和２６年.jpg : 214.3KB】

・ツリー全体表示

■▲


	【1048】IC706の144MHz帯の感度不良の原因と修理

has - 19/3/14(木) 21:46 -

引用なし

パスワード

～添付ファイル～

・名前	： ①ic706部品消えた.jpg
・サイズ	： 144.9KB

～添付ファイル～

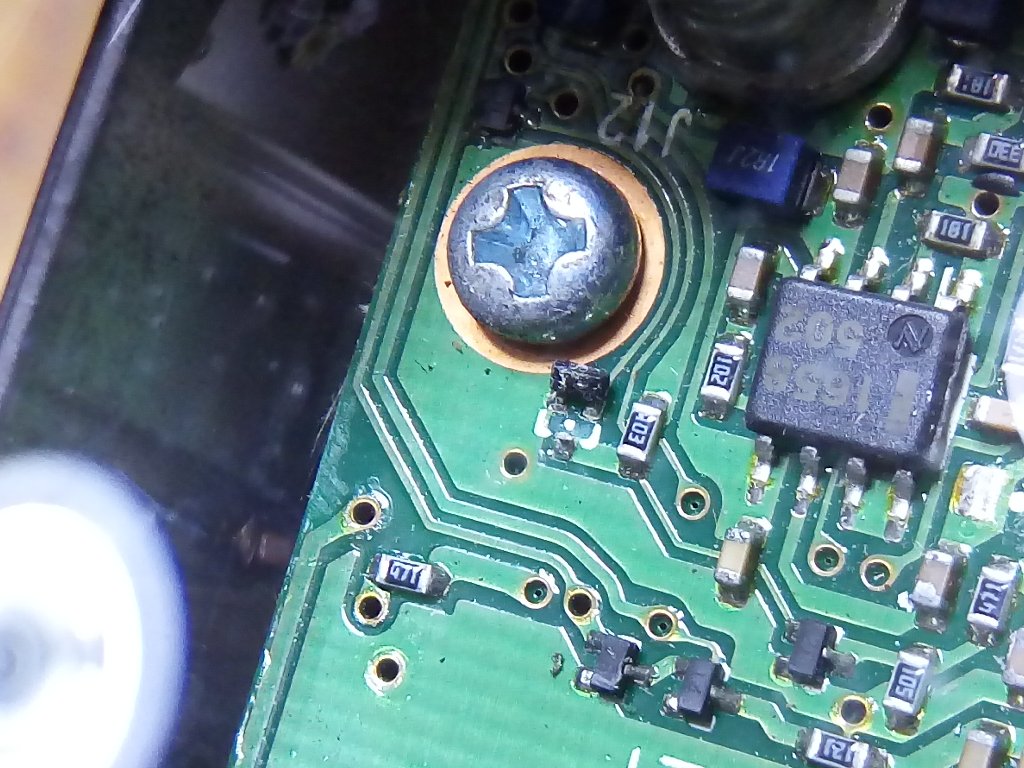

・名前	： ①の②ic706Q5ハンダ外れ.jpg
・サイズ	： 170.0KB

～添付ファイル～

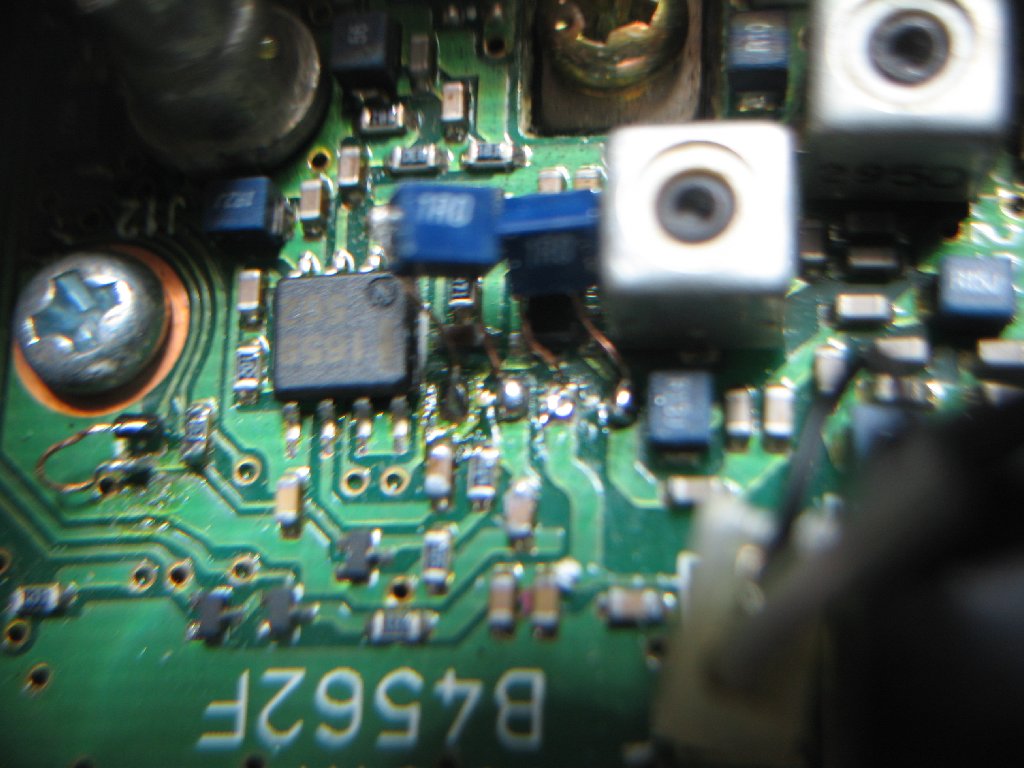

・名前	： ②ic706部品修復.jpg
・サイズ	： 118.8KB

～添付ファイル～

・名前	： ③ic706入力コネクタ破損.jpg
・サイズ	： 130.2KB

～添付ファイル～

・名前	： ④ic706入力コネクタ欠損部修復１.jpg
・サイズ	： 69.6KB

～添付ファイル～

・名前	： ⑤ic706入力コネクタ欠損部修復２.jpg
・サイズ	： 69.3KB

ILA_san。先日はご協力有難う御座いました。原因が判りましたのでupします。
まずはネットで見つけたのを参考にチエックしたら似たような原因でした。
下記を参考にしました。
https://ameblo.jp/t-poti/entry-12116586465.html
I-COM IC-706 受信不良(144MHz)の修理

また　回路図　部品品番等のサービスマニュアルは下記にて入手方法等が解説されておりました。
http://www.katch.ne.jp/~teru-y/ja2djn/Manual.htm
サービスマニュアルの入手方法
　　　　　　　（アマチュア無線機：Service manual )
結果
a.電源コネクタ周辺のL27,L31が何処かに消えていました。又Q5は多分コレクタの金属部分がモールド端面から断線して基板から浮き上がっていました。
b.部品に機械的なストレスが掛かった理由は,電源コネクタのシャシ取り付け用ストッパの部分が経時劣化で破断して　ちぎれてコネクタがガタガタに動く状態となっており結果,部品に当り,機械的ストレスとなり　吹っ飛んだのが原因でした
c.L27.28　1.2μHは手持ちの一回り大きい1μHを0.2φの2UEWでリード線を取り付けて空中配線しました。　Q5は断線したモールド部分の露出している金属部に0.2φの2UEWを無理やり半田つけして配線しました＞
d.主原因の電源コネクタは,擬似的にユニバーサル基板をカットして破断した部分を修復してシリコンで固めました。
L27,28,Q5を修復した結果　２mの感度は従来通りの感度となりました。has

【①ic706部品消えた.jpg : 144.9KB】

【①の②ic706Q5ハンダ外れ.jpg : 170.0KB】

【②ic706部品修復.jpg : 118.8KB】

【③ic706入力コネクタ破損.jpg : 130.2KB】

【④ic706入力コネクタ欠損部修復１.jpg : 69.6KB】

【⑤ic706入力コネクタ欠損部修復２.jpg : 69.3KB】


	【1050】Re:IC706の144MHz帯の感度不良の原因と修理

JH1ILA - 19/3/19(火) 20:18 -


	引用なし

	パスワード

▼hasさん：
>ILA_san。先日はご協力有難う御座いました。原因が判りましたのでupします。
>まずはネットで見つけたのを参考にチエックしたら似たような原因でした。
>下記を参考にしました。
>https://ameblo.jp/t-poti/entry-12116586465.html
>I-COM IC-706 受信不良(144MHz)の修理
>
>また　回路図　部品品番等のサービスマニュアルは下記にて入手方法等が解説されておりました。
>http://www.katch.ne.jp/~teru-y/ja2djn/Manual.htm
>サービスマニュアルの入手方法
>　　　　　　　（アマチュア無線機：Service manual )
>結果
>a.電源コネクタ周辺のL27,L31が何処かに消えていました。又Q5は多分コレクタの金属部分がモールド端面から断線して基板から浮き上がっていました。
>b.部品に機械的なストレスが掛かった理由は,電源コネクタのシャシ取り付け用ストッパの部分が経時劣化で破断して　ちぎれてコネクタがガタガタに動く状態となっており結果,部品に当り,機械的ストレスとなり　吹っ飛んだのが原因でした
>c.L27.28　1.2μHは手持ちの一回り大きい1μHを0.2φの2UEWでリード線を取り付けて空中配線しました。　Q5は断線したモールド部分の露出している金属部に0.2φの2UEWを無理やり半田つけして配線しました＞
>d.主原因の電源コネクタは,擬似的にユニバーサル基板をカットして破断した部分を修復してシリコンで固めました。
>L27,28,Q5を修復した結果　２mの感度は従来通りの感度となりました。has


	【1051】Re:IC706の144MHz帯の感度不良の原因と修理

JH1ILA - 19/3/19(火) 20:20 -


	引用なし

	パスワード

▼JH1ILAさん：2mで交信できますね。
>▼hasさん：
>>ILA_san。先日はご協力有難う御座いました。原因が判りましたのでupします。
>>まずはネットで見つけたのを参考にチエックしたら似たような原因でした。
>>下記を参考にしました。
>>https://ameblo.jp/t-poti/entry-12116586465.html
>>I-COM IC-706 受信不良(144MHz)の修理
>>
>>また　回路図　部品品番等のサービスマニュアルは下記にて入手方法等が解説されておりました。
>>http://www.katch.ne.jp/~teru-y/ja2djn/Manual.htm
>>サービスマニュアルの入手方法
>>　　　　　　　（アマチュア無線機：Service manual )
>>結果
>>a.電源コネクタ周辺のL27,L31が何処かに消えていました。又Q5は多分コレクタの金属部分がモールド端面から断線して基板から浮き上がっていました。
>>b.部品に機械的なストレスが掛かった理由は,電源コネクタのシャシ取り付け用ストッパの部分が経時劣化で破断して　ちぎれてコネクタがガタガタに動く状態となっており結果,部品に当り,機械的ストレスとなり　吹っ飛んだのが原因でした
>>c.L27.28　1.2μHは手持ちの一回り大きい1μHを0.2φの2UEWでリード線を取り付けて空中配線しました。　Q5は断線したモールド部分の露出している金属部に0.2φの2UEWを無理やり半田つけして配線しました＞
>>d.主原因の電源コネクタは,擬似的にユニバーサル基板をカットして破断した部分を修復してシリコンで固めました。
>>L27,28,Q5を修復した結果　２mの感度は従来通りの感度となりました。has


	【1052】Re:IC706の144MHz帯の感度不良の原因と修理

has - 19/3/19(火) 22:11 -


	引用なし

	パスワード

▼JH1ILAさん：
>▼JH1ILAさん：2mで交信できますね。
情けないことに直して車載実装してマイク繋ごうとしたらマイクが無い！無い！道路に落としたみたいで慌てて探したけど通行人に持ち去られたみたい。
ヤフオクで新品保管品が有って落札手元に来ました。
２ｍ　聞こえるようになりました。聞こえてます～ダンプらしきモービルが"昔"通りでした。２ｍ随分廃れたと思っていたのは唯々感度低下の錯覚でした。。。has

・ツリー全体表示


	新規投稿 ┃ツリー表示 ┃スレッド表示 ┃一覧表示 ┃番号順表示 ┃検索 ┃設定 ┃過去ログ ┃井戸端

2 / 8 ﾍﾟｰｼﾞ

←次へ　｜　前へ→

ページ：

┃

記事番号：

(SS)C-BOARD v3.5.4 is Free.

＜＜　使用時のポイント　＞＞
　・ツリー表示の左端「▼」をクリックで、スレッドが全て見られます。
　・返信する場合は、該当のメッセージを開き、その中の「返信」アイコンをクリック。
　・削除パスワードは利用者側が必ず設定してください。
　　（自身で書き込んだメッセージを削除可能にするため）
　・ツリー表示、スレッド表示、一覧表示、番号順の表示は各自お好みでお使いください。
　　（「設定」にて変更されて構いません）
　・検索は過去のメッセージをキーワードで探すときに役立ちます
　・画像ファイルなどは極力サイズを小さくして、他の方が開きやすいようにご配慮願います。
